OSPF：LSA Type-5 转发地址探究实验

shangban

1.何时产生

1.1实验拓扑

1.2实验需求 （1）按拓扑完成基本配置 （2）R2、R3间运行OSPF，R2上写一条静态路由，ip   route 10.10.10.0 255.255.255.0，并重分发进OPSF进程 （3）指定其下一跳为31.31.12.100，观察AS   External LSA中的Forwarding   Address （4）将R2所连31.31.12.0网段宣告进OSPF进程，观察实验现象 （5）将静态路由只指定出口，观察实验现象 （6）静态路由指定出口加上下一跳，观察实验现象 （7）R2上创建loopback 0   2.2.2.2/24，并且在OSPF进程中重分发直连，观察实验现象

1.3实验步骤 （1）静态路由 R2(config)#ip   route 10.10.10.0 255.255.255.0 31.31.12.100 R2(config-router)#redistribute   static subnets R2#show ip ospf database external | in Forward           Forward   Address: 0.0.0.0 此时，值被置为0.0.0.0 （2）接口参与OSPF R2(config-router)#network   31.31.12.2 0.0.0.0 a 0 R2#show ip ospf database external | include Forward         Forward   Address: 31.31.12.100 此时，LSA Type 5中的Forward Address继承了静态路由中该网络的下一跳，即便实际中该下一跳不存在 （3）静态路由只指定出口 R2(config)#no   ip route 10.10.10.0 255.255.255.0 R2(config)#ip   route 10.10.10.0 255.255.255.0 fa0/0 R2#show ip ospf database external | include Forward         Forward   Address: 0.0.0.0 此时，转发地址在此被置为0.0.0.0 （4）出口加上下一跳 R2(config)#no   ip route 10.10.10.0 255.255.255.0 R2(config)#ip   route 10.10.10.0 255.255.255.0 fa0/0 31.31.12.100 R2#show ip ospf database external | include Forward         Forward Address: 31.31.12.100 再次继承 （5）创建环回口网络，重分发直连 R2(config)#inter   lo 0 R2(config-if)#ip   add 2.2.2.2 255.255.255.0 R2(config)#router   ospf 1 R2(config-router)#redistribute   connected subnets R2#show   ip ospf database external             OSPF Router with ID (2.2.2.2)   (Process ID 1)                 Type-5 AS External Link   States   LS age: 9   Options: (No TOS-capability, DC)   LS Type: AS External Link   Link State ID: 2.2.2.0 (External   Network Number )   Advertising Router: 2.2.2.2   LS Seq Number: 80000001   Checksum: 0x632F   Length: 36   Network Mask: /24         Metric Type: 2 (Larger than any link   state path)         TOS: 0         Metric: 20         Forward   Address: 0.0.0.0         External Route Tag: 0   LS age: 129   Options: (No TOS-capability, DC)   LS Type: AS External Link   Link State ID:   10.10.10.0 (External Network Number )   Advertising Router: 2.2.2.2   LS Seq Number: 80000001   Checksum: 0x28A3   Length: 36   Network Mask: /24         Metric Type: 2 (Larger than any link   state path)         TOS: 0         Metric: 20         Forward   Address: 31.31.12.100         External Route Tag: 0

1.4实验结论 （1）重分发进OSPF进程的外部网络 ①如果原本不存在下一跳，则Forward Address为0.0.0.0，表示为通告者ASBR本身 ②如果存在下一跳： a.如果下一跳所在网段参与OSPF进程，则Forward Address将继承该下一跳 b.如果下一跳所在网段未参与OSPF进程，则Forward Address为0.0.0.0

2.原路由负载均衡

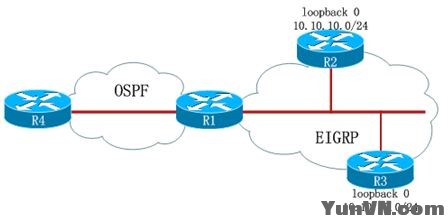

2.1实验拓扑

2.2实验需求 （1）按拓扑完成基本配置 （2）R1上将EIGRP网络重分发进OSPF进程，观察LSA Type 5中的Forward   Address （3）R1上将连接EIGRP域的接口加入到OSPF进程中，观察实验现象

2.3实验步骤 （1）重分发EIGRP R1#show ip route eigrp      10.0.0.0/24 is subnetted, 1 subnets D       10.10.10.0   [90/156160] via 31.31.123.3, 00:00:49,   FastEthernet0/0                              [90/156160] via 31.31.123.2, 00:00:49,   FastEthernet0/0 R1去往10.10.10.0网络负载均衡 R1(config)#router   ospf 1 R1(config-router)#redistribute   eigrp 1 subnets R1#show ip ospf database external                         OSPF Router with ID (1.1.1.1)   (Process ID 1)                 Type-5 AS External Link   States   LS age: 76   Options: (No TOS-capability, DC)   LS Type: AS External Link   Link State ID: 10.10.10.0 (External Network Number )   Advertising Router: 1.1.1.1   LS Seq Number: 80000001   Checksum: 0x601E   Length: 36   Network Mask: /24         Metric Type: 2 (Larger than any link   state path)         TOS: 0         Metric: 20         Forward Address: 0.0.0.0         External Route Tag: 0   LS age: 76   Options: (No TOS-capability, DC)   LS Type: AS External Link   Link State ID: 31.31.123.0 (External   Network Number )   Advertising Router: 1.1.1.1   LS Seq Number: 80000001   Checksum: 0x7171   Length: 36   Network Mask: /24         Metric Type: 2 (Larger than any link   state path)         TOS: 0         Metric: 20         Forward Address: 0.0.0.0         External Route Tag: 0 此时的Forward Address值为0.0.0.0 （2）接口参与OSPF R1(config)#router   ospf 1 R1(config-router)#network   31.31.123.1 0.0.0.0 a 0 R1#sho   ip rou ei      10.0.0.0/24 is subnetted, 1 subnets D       10.10.10.0 [90/156160] via 31.31.123.3, 00:00:01, FastEthernet0/0                              [90/156160] via 31.31.123.2, 00:00:01, FastEthernet0/0 R1#show ip ospf database external             OSPF Router with ID (1.1.1.1)   (Process ID 1)                 Type-5 AS External Link   States   LS age: 25   Options: (No TOS-capability, DC)   LS Type: AS External Link   Link State ID:   10.10.10.0 (External Network Number )   Advertising Router: 1.1.1.1   LS Seq Number: 80000002   Checksum: 0x9927   Length: 36   Network Mask: /24         Metric Type: 2 (Larger than any link   state path)         TOS: 0         Metric: 20         Forward Address: 31.31.123.3         External Route Tag: 0 此时只带有一个转发地址

2.4实验结论 当原路由有多个下一跳时，选择IP地址最大的作为转发地址

3.转发地址与接口网络类型

3.1实验拓扑

3.2实验需求 （1）按拓扑完成基本配置 （2）R1开启OSPF进程，宣告直连网络进入OSPF，重分发RIP进入OSPF，观察LSDB （3）修改接口网络类型为Non-Broadcast，观察LSDB （4）修改接口网络类型为Point-to-Point，观察LSDB （5）修改接口网络类型为Point-to-Multipoint，观察LSDB

3.3实验步骤 （1）完成需求（2） R1#show   ip ospf interface f0/0 | include Network   Process ID 1, Router ID 1.1.1.1, Network   Type BROADCAST, Cost: 1 R1#show   ip ospf database external | in Forward         Forward   Address: 31.31.12.2 当接口网络类型为广播时，外部路由会带上转发地址 （2）完成需求（3） R1(config-if)#ip ospf network non-broadcast R1#show   ip ospf interface f0/0 | include Network   Process ID 1, Router ID 1.1.1.1, Network   Type NON_BROADCAST, Cost: 1 R1#show   ip ospf database external | in Forward         Forward   Address: 31.31.12.2 当接口网络类型为非广播时，外部路由会带上转发地址 （3）完成需求（4） R1(config-if)#ip ospf network point-to-point R1#show   ip ospf interface f0/0 | include Network   Process ID 1, Router ID 1.1.1.1, Network   Type POINT_TO_POINT, Cost: 1 R1#show   ip ospf database external | in Forward         Forward   Address: 0.0.0.0 当接口网络类型为点到点时，外部路由转发地址为0.0.0.0 （4）完成需求（5） R1(config-if)#ip ospf network point-to-multipoint R1#show   ip ospf interface f0/0 | include Network   Process ID 1, Router ID 1.1.1.1, Network   Type POINT_TO_MULTIPOINT, Cost: 1 R1#show ip ospf database external | in Forward         Forward   Address: 0.0.0.0 当接口网络类型为点到多点时，外部路由转发地址为0.0.0.0 注意： 当修改为点到多点非广播类型时，现象与点到多点相同

3.4实验结论 当接口网络类型为点到多点以及点到点时，不会携带非0转发地址
