CentOS6.5下keepalived+nginx实现双机热备

2341rtw

网上这个架构的博客太多了，还是要自己整理下，按自己的需求记录下才是最好的。
介绍

keepalived是一个类似于layer3, 4, 5 交换机制的软件，也就是我们平时说的第3层、第4层和第5层交换。Keepalived的作用是检测web服务器的状态，如果有一台web服务器死机，或工作出现故障，Keepalived将检测到，并将有故障的web服务器从系统中剔除，当web服务器工作正常后Keepalived自动将web服务器加入到服务器群中，这些工作全部自动完成，不需要人工干涉，需要人工做的只是修复故障的web服务器。

官网地址：http://www.keepalived.org/

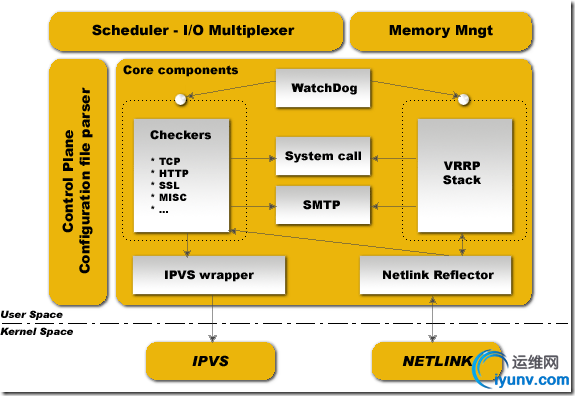

keepalved官方体系结构图：



搭建
1、环境准备

系统：CentOS6.5 64位 2台

Nginx-A   10.0.0.14

Nginx-B   10.0.0.16

VIP          10.0.0.23

注：未做特别说明，两台服务器(两个节点)都一样操作
2、安装依赖

yum -y install gcc gcc+ gcc-c++ yum install popt-devel openssl openssl-devel libssl-dev libnl-devel popt-devel

3、安装内核

yum -y install kernel kernel-devel

4、安装keepalived

tar -zxvf ../keepalived-1.2.19.tar.gz
cd keepalived-1.2.19
./configure --prefix=/usr/local/keepalived --with-kernel-dir=/usr/src/kernels/2.6.32-573.12.1.el6.x86_64/

预编译后结果：

Keepalived configuration

------------------------

Keepalived version       : 1.2.19

Compiler                 : gcc

Compiler flags           : -g -O2 -DFALLBACK_LIBNL1

Extra Lib                : -lssl -lcrypto -lcrypt  -lnl

Use IPVS Framework       : Yes

IPVS sync daemon support : Yes

IPVS use libnl           : Yes

fwmark socket support    : Yes

Use VRRP Framework       : Yes

Use VRRP VMAC            : Yes

SNMP support             : No

SHA1 support             : No

Use Debug flags          : No

# make

# make install
5、整理管理文件

cp /usr/local/keepalived/etc/sysconfig/keepalived /etc/sysconfig/

cp /usr/local/keepalived/etc/rc.d/init.d/keepalived /etc/init.d/

chmod +x /etc/init.d/keepalived
chkconfig --add keepalived

chkconfig keepalived on

ln -s /usr/local/sbin/keepalived /usr/sbin/

建立配置文件目录(注意：keepalived的配置文件默认在/etc/keepalived/目录)

mkdir -p /etc/keepalived

6、配置keepalived.conf

节点A配置如下：

vi /etc/keepalived/keepalived.conf

! Configuration File for keepalived

global_defs {

   notification_email {

     admin@localhost.com             #设置报警邮件地址，可以设置多个，每行一个。 需开启本机的sendmail服务

   }

   notification_email_from  admin@lvtao.net        #设置邮件的发送地址

   smtp_server 127.0.0.1                                #设置smtp server地址

   smtp_connect_timeout 30                              #设置连接smtp server的超时时间

   router_id LVS_DEVEL                                  #表示运行keepalived服务器的一个标识。发邮件时显示在邮件主题的信息

}

vrrp_instance VI_1 {

    state MASTER              #指定keepalived的角色，MASTER表示此主机是主服务器，BACKUP表示此主机是备用服务器

    interface eth0            #指定HA监测网络的接口

    virtual_router_id 51      #虚拟路由标识，这个标识是一个数字，同一个vrrp实例使用唯一的标识。即同一vrrp_instance下，MASTER和BACKUP必须是一致的

    priority 100              #定义优先级，数字越大，优先级越高，在同一个vrrp_instance下，MASTER的优先级必须大于BACKUP的优先级

    advert_int 1              #设定MASTER与BACKUP负载均衡器之间同步检查的时间间隔，单位是秒

    nopreempt                 #设置 nopreempt 防止抢占资源，只生效BACKUP节点

    authentication {          #设置验证类型和密码

        auth_type PASS        #设置验证类型，主要有PASS和AH两种

        auth_pass 1111        #设置验证密码，在同一个vrrp_instance下，MASTER与BACKUP必须使用相同的密码才能正常通信

    }

    virtual_ipaddress {       #设置虚拟IP地址，可以设置多个虚拟IP地址，每行一个

        10.0.0.23

    }

}

virtual_server 10.0.0.23 80 {       #设置虚拟服务器，需要指定虚拟IP地址和服务端口，IP与端口之间用空格隔开

    delay_loop 6                    #设置运行情况检查时间，单位是秒

    lb_algo rr                      #设置负载调度算法，这里设置为rr，即轮询算法

    lb_kind DR                      #设置LVS实现负载均衡的机制，有NAT、TUN、DR三个模式可选

    persistence_timeout 50          #会话保持时间，单位是秒。这个选项对动态网页是非常有用的，为集群系统中的session共享提供了一个很好的解决方案。

                                    #有了这个会话保持功能，用户的请求会被一直分发到某个服务节点，直到超过这个会话的保持时间。

                                    #需要注意的是，这个会话保持时间是最大无响应超时时间，也就是说，用户在操作动态页面时，如果50秒内没有执行任何操作，

                                    #那么接下来的操作会被分发到另外的节点，但是如果用户一直在操作动态页面，则不受50秒的时间限制

    protocol TCP                    #指定转发协议类型，有TCP和UDP两种

    real_server 10.0.0.14 80 {      #配置服务节点1，需要指定real server的真实IP地址和端口，IP与端口之间用空格隔开

        weight 3                    #配置服务节点的权值，权值大小用数字表示，数字越大，权值越高，设置权值大小可以为不同性能的服务器

                                    #分配不同的负载，可以为性能高的服务器设置较高的权值，而为性能较低的服务器设置相对较低的权值，这样才能合理地利用和分配系统资源

        TCP_CHECK {                 #realserver的状态检测设置部分，单位是秒

            connect_timeout 10      #表示3秒无响应超时

            nb_get_retry 3          #表示重试次数

            delay_before_retry 3    #表示重试间隔

            connect_port 80

        }

    }

    real_server 10.0.0.16 80 {

        weight 3

        TCP_CHECK {

            connect_timeout 10

            nb_get_retry 3

            delay_before_retry 3

            connect_port 80

        }

    }

}

节点B配置如下：

vi /etc/keepalived/keepalived.conf

! Configuration File for keepalived

global_defs {

   notification_email {

     admin@localhost.com             #设置报警邮件地址，可以设置多个，每行一个。 需开启本机的sendmail服务

   }

   notification_email_from  admin@lvtao.net        #设置邮件的发送地址

   smtp_server 127.0.0.1                                #设置smtp server地址

   smtp_connect_timeout 30                              #设置连接smtp server的超时时间

   router_id LVS_DEVEL                                  #表示运行keepalived服务器的一个标识。发邮件时显示在邮件主题的信息

}

vrrp_instance VI_1 {

    state BACKUP              #指定keepalived的角色，MASTER表示此主机是主服务器，BACKUP表示此主机是备用服务器

    interface eth0            #指定HA监测网络的接口

    virtual_router_id 51      #虚拟路由标识，这个标识是一个数字，同一个vrrp实例使用唯一的标识。即同一vrrp_instance下，MASTER和BACKUP必须是一致的

    priority  99              #定义优先级，数字越大，优先级越高，在同一个vrrp_instance下，MASTER的优先级必须大于BACKUP的优先级

    advert_int 1              #设定MASTER与BACKUP负载均衡器之间同步检查的时间间隔，单位是秒

    nopreempt                 #设置 nopreempt 防止抢占资源，只生效BACKUP节点

    authentication {          #设置验证类型和密码

        auth_type PASS        #设置验证类型，主要有PASS和AH两种

        auth_pass 1111        #设置验证密码，在同一个vrrp_instance下，MASTER与BACKUP必须使用相同的密码才能正常通信

    }

    virtual_ipaddress {       #设置虚拟IP地址，可以设置多个虚拟IP地址，每行一个

        10.0.0.23

    }

}

virtual_server 10.0.0.23 80 {       #设置虚拟服务器，需要指定虚拟IP地址和服务端口，IP与端口之间用空格隔开

    delay_loop 6                    #设置运行情况检查时间，单位是秒

    lb_algo rr                      #设置负载调度算法，这里设置为rr，即轮询算法

    lb_kind DR                      #设置LVS实现负载均衡的机制，有NAT、TUN、DR三个模式可选

    persistence_timeout 50          #会话保持时间，单位是秒。这个选项对动态网页是非常有用的，为集群系统中的session共享提供了一个很好的解决方案。

                                    #有了这个会话保持功能，用户的请求会被一直分发到某个服务节点，直到超过这个会话的保持时间。

                                    #需要注意的是，这个会话保持时间是最大无响应超时时间，也就是说，用户在操作动态页面时，如果50秒内没有执行任何操作，

                                    #那么接下来的操作会被分发到另外的节点，但是如果用户一直在操作动态页面，则不受50秒的时间限制

    protocol TCP                    #指定转发协议类型，有TCP和UDP两种

    real_server 10.0.0.14 80 {      #配置服务节点1，需要指定real server的真实IP地址和端口，IP与端口之间用空格隔开

        weight 3                    #配置服务节点的权值，权值大小用数字表示，数字越大，权值越高，设置权值大小可以为不同性能的服务器

                                    #分配不同的负载，可以为性能高的服务器设置较高的权值，而为性能较低的服务器设置相对较低的权值，这样才能合理地利用和分配系统资源

        TCP_CHECK {                 #realserver的状态检测设置部分，单位是秒

            connect_timeout 10      #表示3秒无响应超时

            nb_get_retry 3          #表示重试次数

            delay_before_retry 3    #表示重试间隔

            connect_port 80

        }

    }

    real_server 10.0.0.16 80 {

        weight 3

        TCP_CHECK {

            connect_timeout 10

            nb_get_retry 3

            delay_before_retry 3

            connect_port 80

        }

    }

}

6、在两台Web Server上执行realserver.sh脚本，为lo:0绑定VIP地址10.0.0.23、抑制arp广播。

#!/bin/bash

#description: Config realserver

VIP=10.0.0.23

/etc/rc.d/init.d/functions

case "$1" in

start)

       /sbin/ifconfig lo:0 $VIP netmask 255.255.255.255 broadcast $VIP

       /sbin/route add -host $VIP dev lo:0

echo "1" >/proc/sys/net/ipv4/conf/lo/arp_ignore

       echo "2" >/proc/sys/net/ipv4/conf/lo/arp_announce

       echo "1" >/proc/sys/net/ipv4/conf/all/arp_ignore

       echo "2" >/proc/sys/net/ipv4/conf/all/arp_announce

sysctl -p >/dev/null 2>&1

       echo "RealServer Start OK"

       ;;

stop)

       /sbin/ifconfig lo:0 down

       /sbin/route del $VIP >/dev/null 2>&1

       echo "0" >/proc/sys/net/ipv4/conf/lo/arp_ignore

       echo "0" >/proc/sys/net/ipv4/conf/lo/arp_announce

       echo "0" >/proc/sys/net/ipv4/conf/all/arp_ignore

       echo "0" >/proc/sys/net/ipv4/conf/all/arp_announce

       echo "RealServer Stoped"

       ;;

*)

       echo "Usage: $0 {start|stop}"

exit 1

esac

exit 0

分别在主从机上执行   sh realserver.sh start  ，然后就可以使用负载均衡了。
7、抢占模式验证：

    先后主服务器上启动keepalived: /etc/init.d/keepalived start
    在主服务器上查看是否已经绑定了虚拟IP： ip addr
    再在从服务器上启动keepalived: /etc/init.d/keepalived start
    停止主服务器上的keepalived: /etc/init.d/keepalived stop 然后在从服务器上查看是否已经绑定了虚拟IP：
    启动主服务器上的keepalived，看看主服务器能否重新接管虚拟IP

优化
1、让keepalived监控NginX的状态

经过前面的配置，如果主服务器的keepalived停止服务，从服务器会自动接管VIP对外服务；一旦主服务器的keepalived恢复，会重新接管VIP。 但这并不是我们需要的，我们需要的是当NginX停止服务的时候能够自动切换。

keepalived支持配置监控脚本，我们可以通过脚本监控NginX的状态，如果状态不正常则进行一系列的操作，最终仍不能恢复NginX则杀掉keepalived，使得从服务器能够接管服务。

    如何监控NginX的状态

最简单的做法是监控NginX进程，更靠谱的做法是检查NginX端口，最靠谱的做法是检查多个url能否获取到页面。

    如何尝试恢复服务

如果发现NginX不正常，重启之。等待3秒再次校验，仍然失败则不再尝试。

根据上述策略很容易写出监控脚本。这里使用curl检查nginx端口来判断nginx的状态，记得要首先安装curl。监控脚本如下:

vim check_http_port

#!/bin/bash

#思路：1、使用curl检查本地nginx可用性

#      2、检查失败尝试启动nginx

#      3、仍失败，则关闭本地keepalived

NGINX=/usr/local/nginx/sbin/nginx

PORT="80"

#curl -v -I -m 10 -o /dev/null -s -w %{http_code}"\n" http://127.0.0.1:${PORT}/

curl http://127.0.0.1:${PORT}

if [ $? -ne 0 ]; then

        #重启nginx

        /etc/init.d/nginx restart

#       $NGINX -s stop

#       $NGINX

        sleep 3

        curl http://127.0.0.1/

        [ $? -ne 0 ] && /etc/init.d/keepalived stop

fi

exit 0

注：脚本加上可执行权限
2、更进一步，为了避免启动keepalived之前没有启动nginx , 可以在/etc/init.d/keepalived的start中首先启动nginx:

vim /etc/init.d/keepalived

start() {
    echo -n $"Starting $prog: "
    /etc/init.d/nginx start
    daemon keepalived ${KEEPALIVED_OPTIONS}
    RETVAL=$?
    echo
    [ $RETVAL -eq 0 ] && touch /var/lock/subsys/$prog
}

3、keepalived做HA时，经常会遇到抢占式的master和backup之间的切换

example:

通常如果master服务死掉后backup会变成master，但是当master服务又好了的时候 master此时会抢占VIP，这样就会发生两次切换对业务繁忙的网站来说是不好的。所以我们要在配置文件加入  nopreempt  非抢占，但是这个参数只能用于state 为backup，故我们在用HA的时候最好master 和backup的state都设置成backup 让其通过priority来竞争。

配置
节点A配置如下：

vi /etc/keepalived/keepalived.conf

! Configuration File for keepalived

global_defs {

   notification_email {

     admin@localhost.com             #设置报警邮件地址，可以设置多个，每行一个。 需开启本机的sendmail服务

   }

   notification_email_from  admin@lvtao.net        #设置邮件的发送地址

   smtp_server 127.0.0.1                                #设置smtp server地址

   smtp_connect_timeout 30                              #设置连接smtp server的超时时间

   router_id LVS_DEVEL                                  #表示运行keepalived服务器的一个标识。发邮件时显示在邮件主题的信息

}

vrrp_instance VI_1 {

    state BACKUP              #指定keepalived的角色，MASTER表示此主机是主服务器，BACKUP表示此主机是备用服务器

    interface eth0            #指定HA监测网络的接口

    virtual_router_id 51      #虚拟路由标识，这个标识是一个数字，同一个vrrp实例使用唯一的标识。即同一vrrp_instance下，MASTER和BACKUP必须是一致的

    priority 100              #定义优先级，数字越大，优先级越高，在同一个vrrp_instance下，MASTER的优先级必须大于BACKUP的优先级

    advert_int 1              #设定MASTER与BACKUP负载均衡器之间同步检查的时间间隔，单位是秒

    nopreempt                 #设置 nopreempt 防止抢占资源，只生效BACKUP节点

    authentication {          #设置验证类型和密码

        auth_type PASS        #设置验证类型，主要有PASS和AH两种

        auth_pass 1111        #设置验证密码，在同一个vrrp_instance下，MASTER与BACKUP必须使用相同的密码才能正常通信

    }

    virtual_ipaddress {       #设置虚拟IP地址，可以设置多个虚拟IP地址，每行一个

        10.0.0.23

    }

}

virtual_server 10.0.0.23 80 {       #设置虚拟服务器，需要指定虚拟IP地址和服务端口，IP与端口之间用空格隔开

    delay_loop 6                    #设置运行情况检查时间，单位是秒

    lb_algo rr                      #设置负载调度算法，这里设置为rr，即轮询算法

    lb_kind DR                      #设置LVS实现负载均衡的机制，有NAT、TUN、DR三个模式可选

    persistence_timeout 50          #会话保持时间，单位是秒。这个选项对动态网页是非常有用的，为集群系统中的session共享提供了一个很好的解决方案。

                                    #有了这个会话保持功能，用户的请求会被一直分发到某个服务节点，直到超过这个会话的保持时间。

                                    #需要注意的是，这个会话保持时间是最大无响应超时时间，也就是说，用户在操作动态页面时，如果50秒内没有执行任何操作，

                                    #那么接下来的操作会被分发到另外的节点，但是如果用户一直在操作动态页面，则不受50秒的时间限制

    protocol TCP                    #指定转发协议类型，有TCP和UDP两种

    real_server 10.0.0.14 80 {      #配置服务节点1，需要指定real server的真实IP地址和端口，IP与端口之间用空格隔开

        weight 3                    #配置服务节点的权值，权值大小用数字表示，数字越大，权值越高，设置权值大小可以为不同性能的服务器

                                    #分配不同的负载，可以为性能高的服务器设置较高的权值，而为性能较低的服务器设置相对较低的权值，这样才能合理地利用和分配系统资源

        TCP_CHECK {                 #realserver的状态检测设置部分，单位是秒

            connect_timeout 10      #表示3秒无响应超时

            nb_get_retry 3          #表示重试次数

            delay_before_retry 3    #表示重试间隔

            connect_port 80

        }

    }

    real_server 10.0.0.16 80 {

        weight 3

        TCP_CHECK {

            connect_timeout 10

            nb_get_retry 3

            delay_before_retry 3

            connect_port 80

        }

    }

    vrrp_script check_http_port {   #配置nginx监听检查

        script "/etc/keepalived/check_http_port"  #nginx监听检查脚本

        interval 2                  #检查间隔

        weight 2                    #权重

    }

    track_script {

         check_http_port

    }

}

节点B配置如下：

vi /etc/keepalived/keepalived.conf

! Configuration File for keepalived

global_defs {

   notification_email {

     admin@localhost.com             #设置报警邮件地址，可以设置多个，每行一个。 需开启本机的sendmail服务

   }

   notification_email_from  admin@lvtao.net        #设置邮件的发送地址

   smtp_server 127.0.0.1                                #设置smtp server地址

   smtp_connect_timeout 30                              #设置连接smtp server的超时时间

   router_id LVS_DEVEL                                  #表示运行keepalived服务器的一个标识。发邮件时显示在邮件主题的信息

}

vrrp_instance VI_1 {

    state BACKUP              #指定keepalived的角色，MASTER表示此主机是主服务器，BACKUP表示此主机是备用服务器

    interface eth0            #指定HA监测网络的接口

    virtual_router_id 51      #虚拟路由标识，这个标识是一个数字，同一个vrrp实例使用唯一的标识。即同一vrrp_instance下，MASTER和BACKUP必须是一致的

    priority  100              #定义优先级，数字越大，优先级越高，在同一个vrrp_instance下，MASTER的优先级必须大于BACKUP的优先级

    advert_int 1              #设定MASTER与BACKUP负载均衡器之间同步检查的时间间隔，单位是秒

    nopreempt                 #设置 nopreempt 防止抢占资源，只生效BACKUP节点

    authentication {          #设置验证类型和密码

        auth_type PASS        #设置验证类型，主要有PASS和AH两种

        auth_pass 1111        #设置验证密码，在同一个vrrp_instance下，MASTER与BACKUP必须使用相同的密码才能正常通信

    }

    virtual_ipaddress {       #设置虚拟IP地址，可以设置多个虚拟IP地址，每行一个

        10.0.0.23

    }

}

virtual_server 10.0.0.23 80 {       #设置虚拟服务器，需要指定虚拟IP地址和服务端口，IP与端口之间用空格隔开

    delay_loop 6                    #设置运行情况检查时间，单位是秒

    lb_algo rr                      #设置负载调度算法，这里设置为rr，即轮询算法

    lb_kind DR                      #设置LVS实现负载均衡的机制，有NAT、TUN、DR三个模式可选

    persistence_timeout 50          #会话保持时间，单位是秒。这个选项对动态网页是非常有用的，为集群系统中的session共享提供了一个很好的解决方案。

                                    #有了这个会话保持功能，用户的请求会被一直分发到某个服务节点，直到超过这个会话的保持时间。

                                    #需要注意的是，这个会话保持时间是最大无响应超时时间，也就是说，用户在操作动态页面时，如果50秒内没有执行任何操作，

                                    #那么接下来的操作会被分发到另外的节点，但是如果用户一直在操作动态页面，则不受50秒的时间限制

    protocol TCP                    #指定转发协议类型，有TCP和UDP两种

    real_server 10.0.0.14 80 {      #配置服务节点1，需要指定real server的真实IP地址和端口，IP与端口之间用空格隔开

        weight 3                    #配置服务节点的权值，权值大小用数字表示，数字越大，权值越高，设置权值大小可以为不同性能的服务器

                                    #分配不同的负载，可以为性能高的服务器设置较高的权值，而为性能较低的服务器设置相对较低的权值，这样才能合理地利用和分配系统资源

        TCP_CHECK {                 #realserver的状态检测设置部分，单位是秒

            connect_timeout 10      #表示3秒无响应超时

            nb_get_retry 3          #表示重试次数

            delay_before_retry 3    #表示重试间隔

            connect_port 80

        }

    }

    real_server 10.0.0.16 80 {

        weight 3

        TCP_CHECK {

            connect_timeout 10

            nb_get_retry 3

            delay_before_retry 3

            connect_port 80

        }

    }

    vrrp_script check_http_port {   #配置nginx监听检查

        script "/etc/keepalived/check_http_port"  #nginx监听检查脚本

        interval 2                  #检查间隔

        weight 2                    #权重

    }

    track_script {

         check_http_port

    }

}

keepalived会定时执行脚本并对脚本执行的结果进行分析，动态调整vrrp_instance的优先级。

如果脚本执行结果为0，并且weight配置的值大于0，则优先级相应的增加

如果脚本执行结果非0，并且weight配置的值小于0，则优先级相应的减少

其他情况，维持原本配置的优先级，即配置文件中priority对应的值。

这里需要注意的是：

1） 优先级不会不断的提高或者降低

2） 可以编写多个检测脚本并为每个检测脚本设置不同的weight

3） 不管提高优先级还是降低优先级，最终优先级的范围是在[1,254]，不会出现优先级小于等于0或者优先级大于等于255的情况

这样可以做到利用脚本检测业务进程的状态，并动态调整优先级从而实现主备切换。

注意：这样配置后，我们要注意启动keepalived服务的顺序，假设我想让A成为backup那就不能先启动A的keepalived服务。
4、非抢占模式验证：

    先后在一台服务器上启动keepalived: /etc/init.d/keepalived start   ，则这台为主服务器。
    在主服务器上查看是否已经绑定了虚拟IP： ip addr
    再在另一台服务器上启动keepalived: /etc/init.d/keepalived start   ，则这台为从服务器。
    停止主服务器上的keepalived: /etc/init.d/keepalived stop 然后在从服务器上查看是否已经绑定了虚拟IP：
    启动主服务器上的keepalived，看看主服务器能否重新接管虚拟IP（配置了不抢占）。
