利用python实现网卡流量图表绘制

231wd

项目背景：
利用python实现一个自动化的网卡流量图表绘制，这对于我们实现自动化运维平台有更深入的理解，
也会让我们对于现有的一些监控软件的一些实现都有很大的帮助。

实现环境：

虚拟机VMware Workstation 12 player

服务器：centos6.5的系统  ip：192.168.0.25

python2.6.6
rrdtool模块、time模块、psutil模块。
SecureCRT ssh远程连接软件



实验过程：
思路其实很清醒：创建rrd数据库---->数据写入rrd数据库----->根据数据画图  ok！！！完事儿
一、首先创建我们的工作目录，然后创建三个文件（create.py、update.py、graph.py）。

二、创建rrd数据库。
[iyunv@ www rrdtool]# cat create.py
#!/usr/bin/env python
import rrdtool
import time

cur_time=str(int(time.time()))
rrd=rrdtool.create('Flow.rrd','--step','300','--start',cur_time,
        'DS:eth0_in:COUNTER:600:0:U',
        'DS:eth0_out:COUNTER:600:0:U',
        'RRA:AVERAGE:0.5:1:600',
        'RRA:AVERAGE:0.5:6:700',
        'RRA:AVERAGE:0.5:24:775',
        'RRA:AVERAGE:0.5:288:797',
        'RRA:MAX:0.5:1:600',
        'RRA:MAX:0.5:6:700',
        'RRA:MAX:0.5:24:775',
        'RRA:MAX:0.5:444:797',
        'RRA:MIN:0.5:1:600',
        'RRA:MIN:0.5:6:700',
        'RRA:MIN:0.5:24:775',
        'RRA:MIN:0.5:444:797')
if rrd:
        print rrdtool.error()

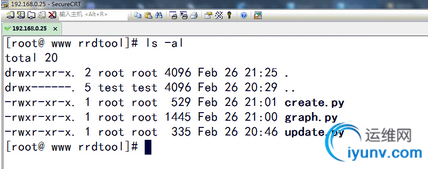

赋予执行权限执行一下。

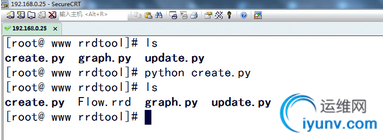

可以看到我们创建了一个名字是Flow.rrd的数据库文件。
三、数据写入到rrd数据库
[iyunv@ www rrdtool]# cat update.py
#!/usr/bin/env python
import rrdtool
import time,psutil

total_input_traffic = psutil.net_io_counters()[1]

total_output_traffic = psutil.net_io_counters()[0]
starttime=int(time.time())
update=rrdtool.updatev('/home/test/rrdtool/Flow.rrd','%s:%s:%s' %
(str(starttime),str(total_input_traffic),str(total_output_traffic)))
print update

执行一下，数据写入~~~
四、最后一步，绘图！！！！！
[iyunv@ www rrdtool]# cat  graph.py
#!/usr/bin/python
import rrdtool
import time

title="Server network  traffic flow ("+time.strftime('%Y-%m-%d',
time.localtime(time.time()))+")"
rrdtool.graph( "Flow.png", "--start", "-1d","--vertical-label=Bytes/s",
"--x-grid","MINUTE:12:HOUR:1:HOUR:1:0:%H",
"--width","650","--height","230","--title",title,
"DEF:inoctets=Flow.rrd:eth0_in:AVERAGE",
"DEF:outoctets=Flow.rrd:eth0_out:AVERAGE",
"CDEF:total=inoctets,outoctets,+",

"LINE1:total#FF8833:Total traffic",
"AREA:inoctets#00FF00:In traffic",
"LINE1:outoctets#0000FF:Out traffic",
"HRULE:6144#FF0000:Alarm value\\r",
"CDEF:inbits=inoctets,8,*",
"CDEF:outbits=outoctets,8,*",
"COMMENT:\\r",
"COMMENT:\\r",
"GPRINT:inbits:AVERAGE:Avg In traffic\: %6.2lf %Sbps",
"COMMENT:   ",
"GPRINT:inbits:MAX:Max In traffic\: %6.2lf %Sbps",
"COMMENT:  ",
"GPRINT:inbits:MIN:MIN In traffic\: %6.2lf %Sbps\\r",
"COMMENT: ",
"GPRINT:outbits:AVERAGE:Avg Out traffic\: %6.2lf %Sbps",
"COMMENT: ",
"GPRINT:outbits:MAX:Max Out traffic\: %6.2lf %Sbps",
"COMMENT: ",
"GPRINT:outbits:MIN:MIN Out traffic\: %6.2lf %Sbps\\r")

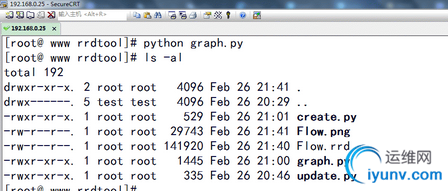

执行它，绘图！！！

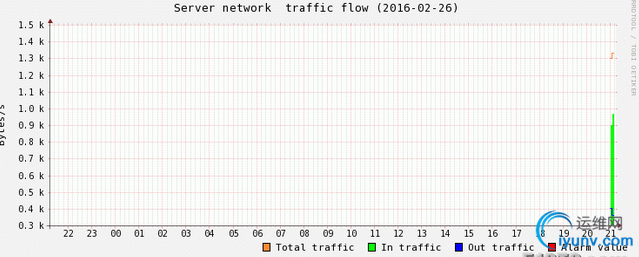

可以看到我们生成了一个图片，你肯定是想看一幅漂亮的图片，而不是这个！！！！
可以看到，有没有很神奇！！！！！！！！！！！！件相当于我们自己写了一个监控软件，而且看起来还很美！！！！！

总结：通过这个项目我们可以对与监控有更清晰的认识，其实一般也就这三步：
创建rrd数据库---->数据写入rrd数据库----->根据数据画图  ok！！！完事儿
希望大家可以得到学习，谢谢，知识在于共享！！！！
