VMware虚拟化技术之三网络、存储配置

32324

众所周知VMware vSphere解决方案，可以减少计划的停机时间，防止出现非计划停机，并迅速从断电中恢复。但在实现可用性之前，需要为vSphere环境群集中的主机配置vmotion网络和提供共享存储设备，下面介绍下vSphere环境的网络和存储配置。

网络配置建议：

在VMware vSphere环境中物理组网建议采用三网分离模式，即管理网、业务网和存储网分离模式，可以提高安全性，避免网络之间的相互干扰。（网络建议：1、光纤存储配置4张千兆以太网口+2张光纤口；2、iSCSI存储或NAS存储配置6张千兆以太网口。）

ESXi共享存储支持类型：

光纤通道 (FC)

要连接到 FC SAN，您的主机应该配有光纤通道总线适配器 (HBA)。除非使用光纤通道直接连接存储器，否则需要光纤通道交换机来路由存储器流量。如果主机包含 FCoE（以太网上的光纤通道）适配器，则可以使用以太网网络连接到共享光纤通道设备。

InternetSCSI (iSCSI)

在远程 iSCSI 存储设备上存储虚拟机文件。iSCSI 将 SCSI 存储器流量打包在 TCP/IP 协议中，使其通过标准TCP/IP 网络（而不是专用 FC 网络）传输。通过 iSCSI 连接，主机可以充当与位于远程 iSCSI 存储系统的目标进行通信的启动器。

网络附加存储 (NAS)

在通过标准 TCP/IP 网络访问的远程文件服务器上存储虚拟机文件。ESXi 中内置的 NFS 客户端使用网络文件系统(NFS) 协议第 3 版来与 NAS/NFS 服务器进行通信。为了进行网络连接，主机需要一个标准的网络适配器。

配置iSCSI共享存储

首先，需要在iSCSI存储设备上，划分两个LUN空间，作为本次实验环境使用。

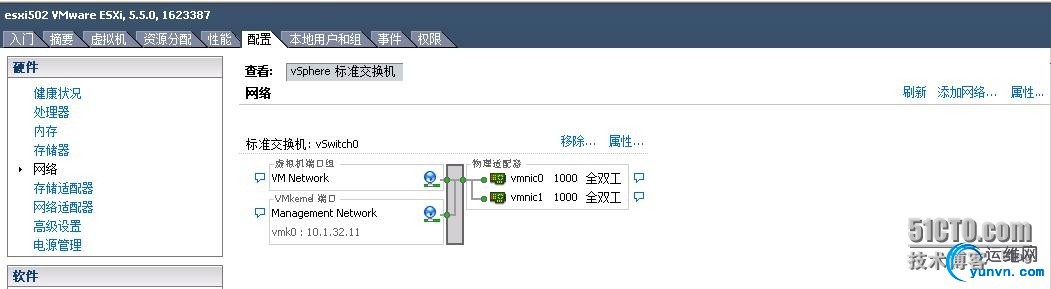

使用vSphere Client登录到vCenter中，选择ESXi主机>配置>网络，点击添加网络。

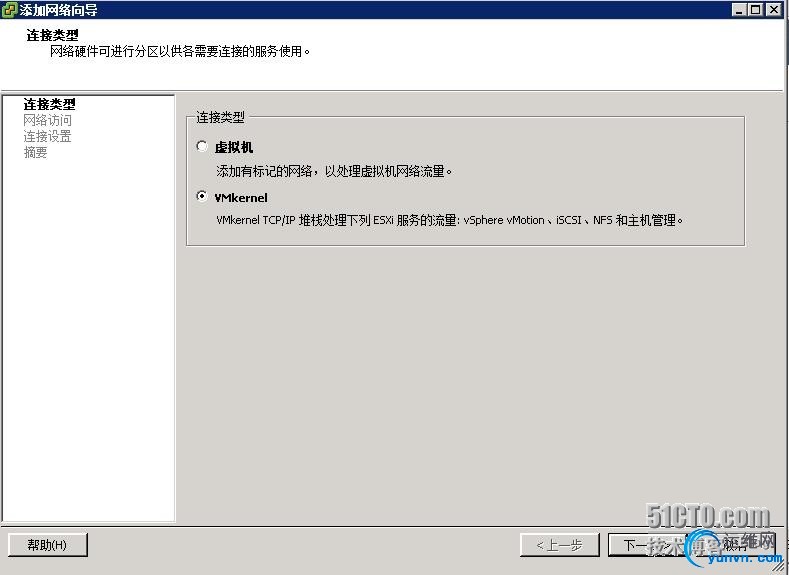

选择VMkernel，点击下一步。

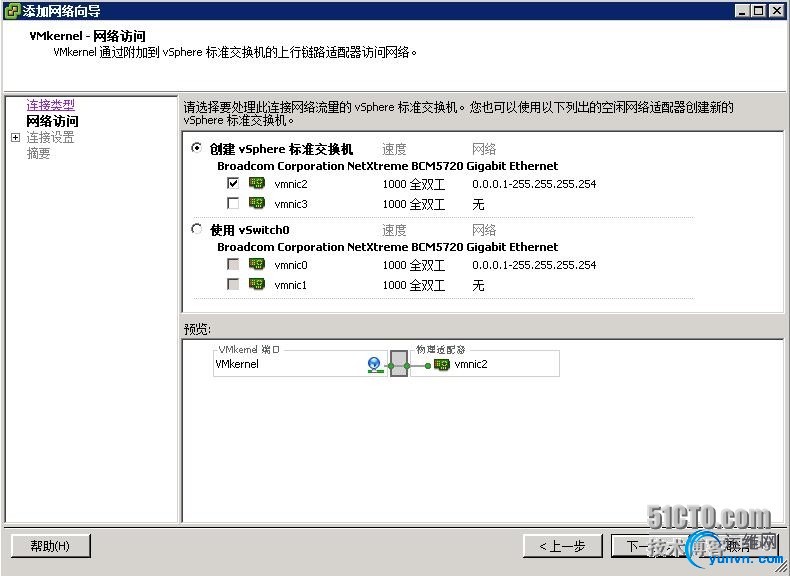

选择空闲的网卡，作为iSCSI连接，点击下一步。

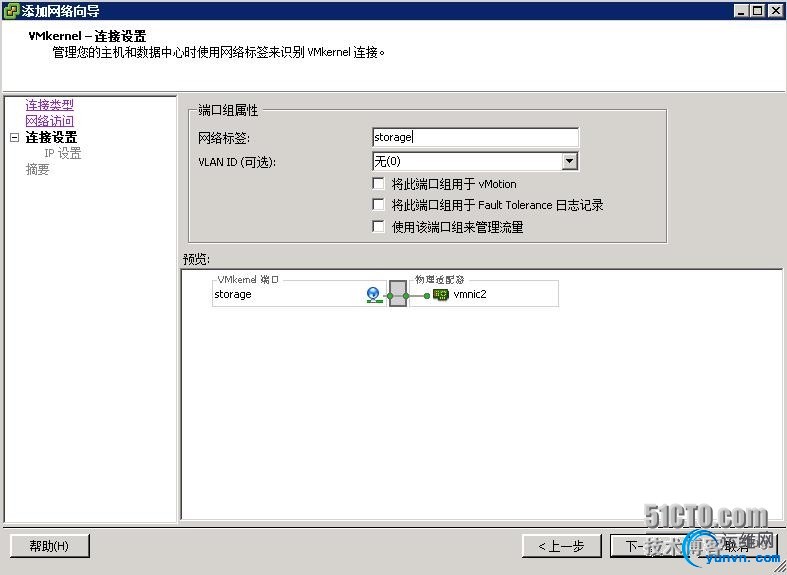

输入网络标签，点击下一步。

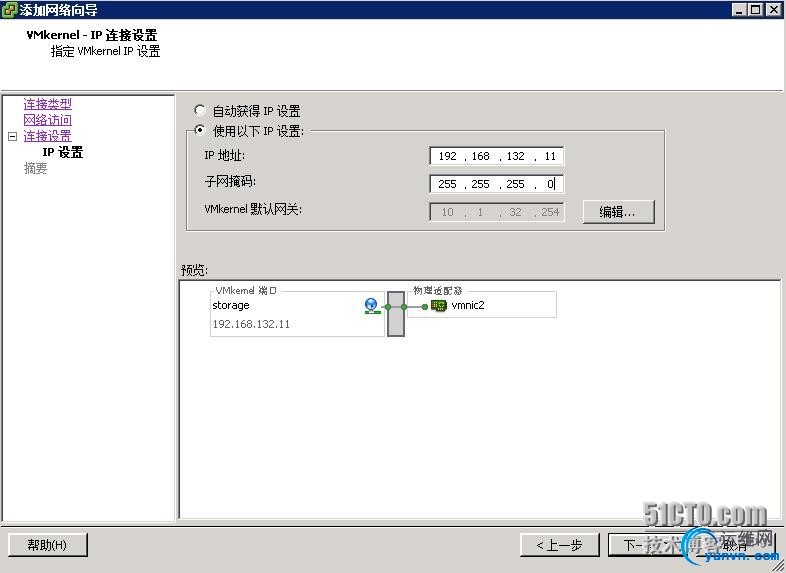

输入存储连接IP，点击下一步。

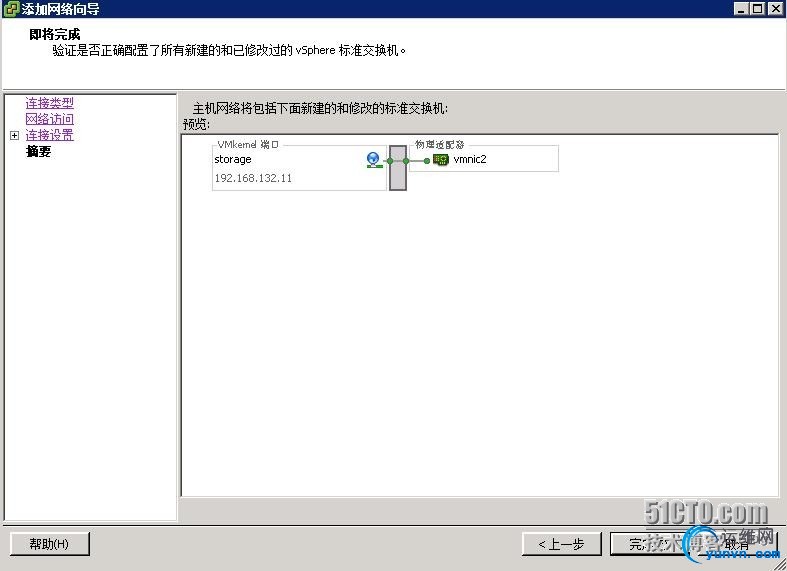

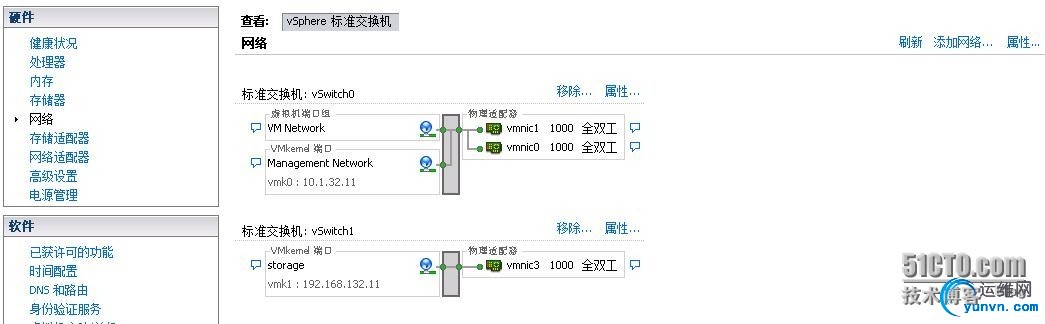

点击完成。

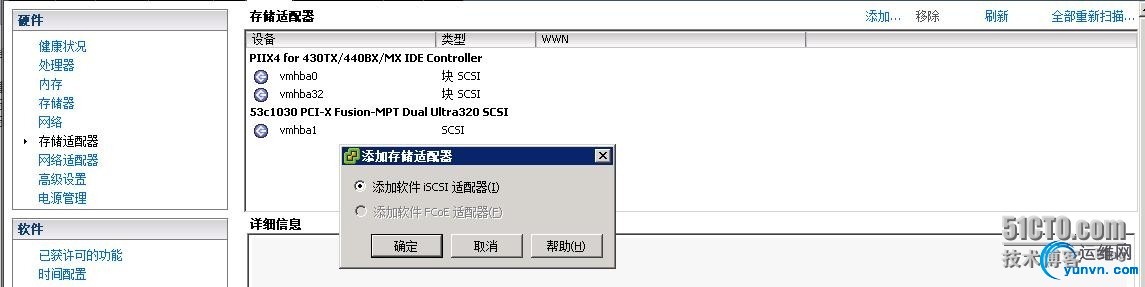

然后切换至配置>存储适配器，点击添加，选择添加软件iSCSI适配器，点击确定。

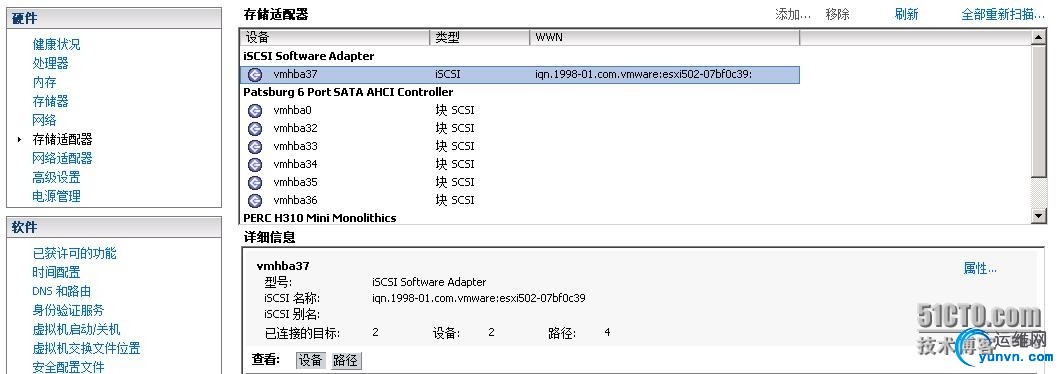

添加的iSCSI软件适配器，点击下方的属性。

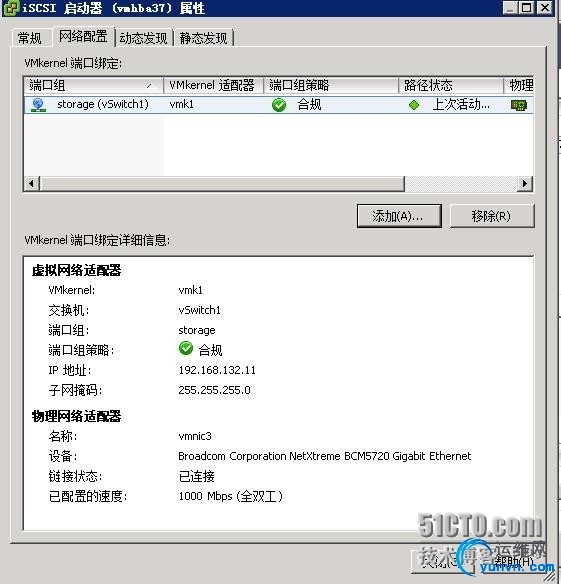

选择网络配置，添加已设置的存储网络。

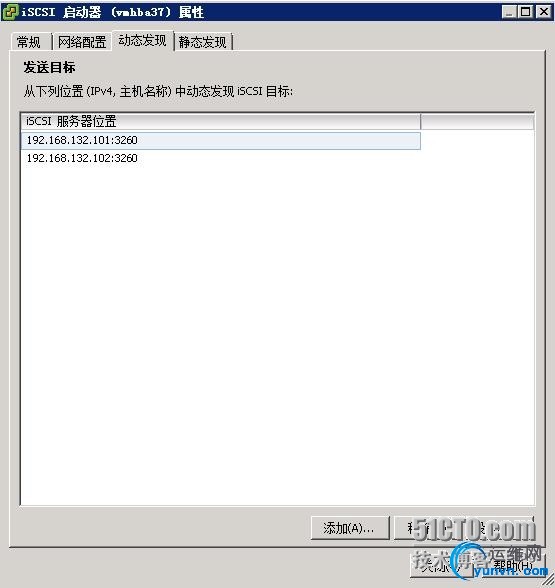

选择动态发现，添加iSCSI服务器IP地址和端口号。

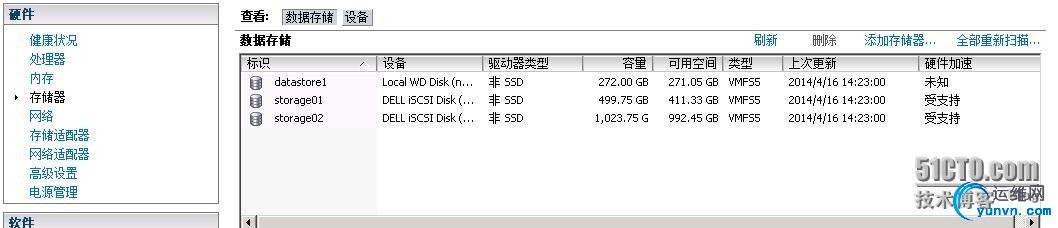

配置>存储器，点击添加存储，将两个LUN添加到主机上来。

配置vmotion网络

选择配置>网络，点击添加网络。

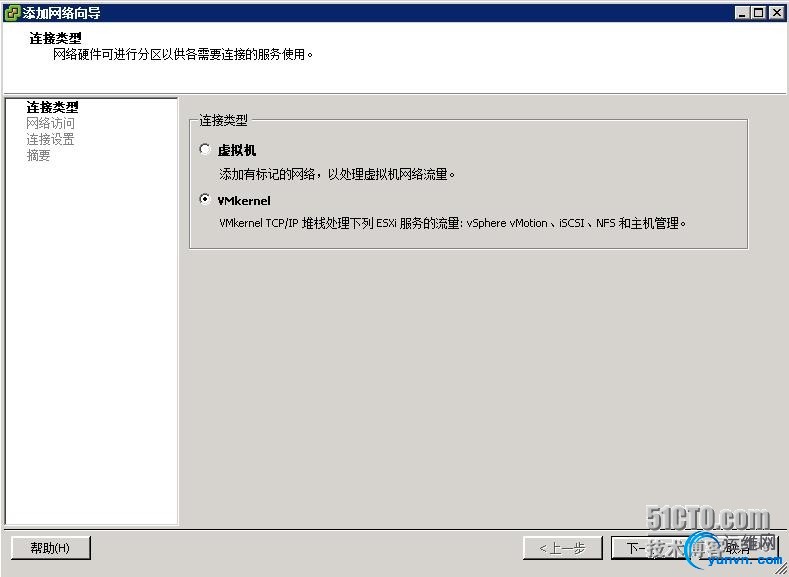

选择VMkernel，点击下一步。

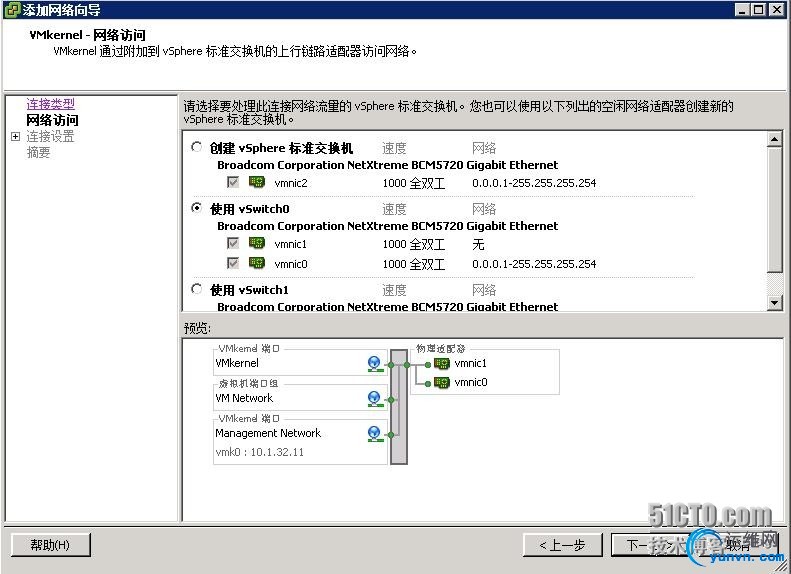

选择已有的vSwitch0网络，点击下一步。

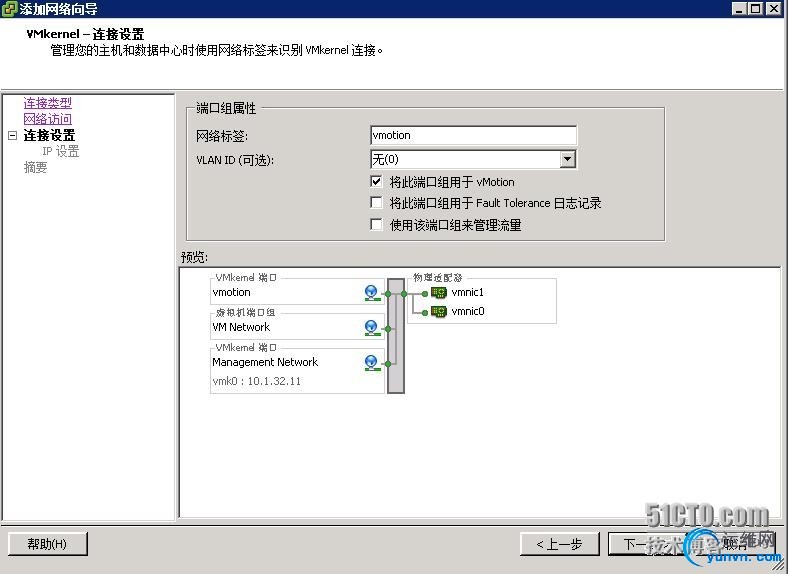

输入网络标签，勾选将此端口组用于vmotion，点击下一步。

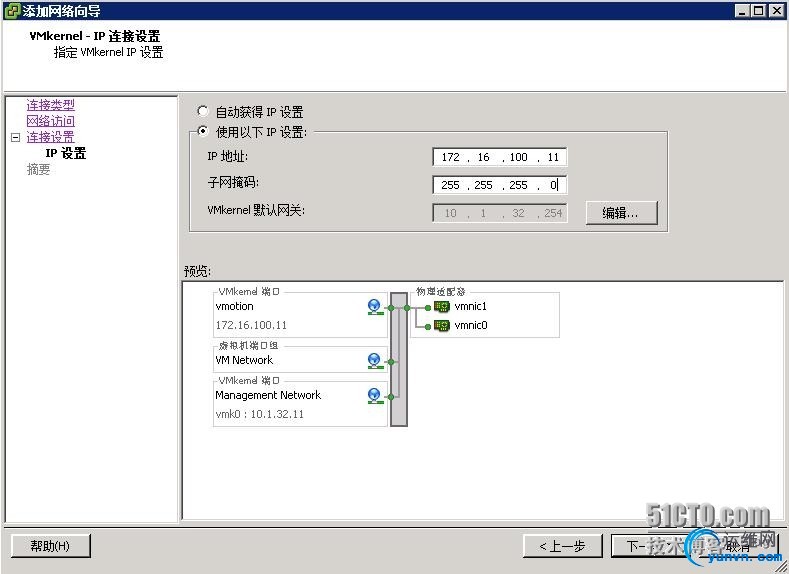

输入vmotion网络的IP地址和子网，点击下一步。

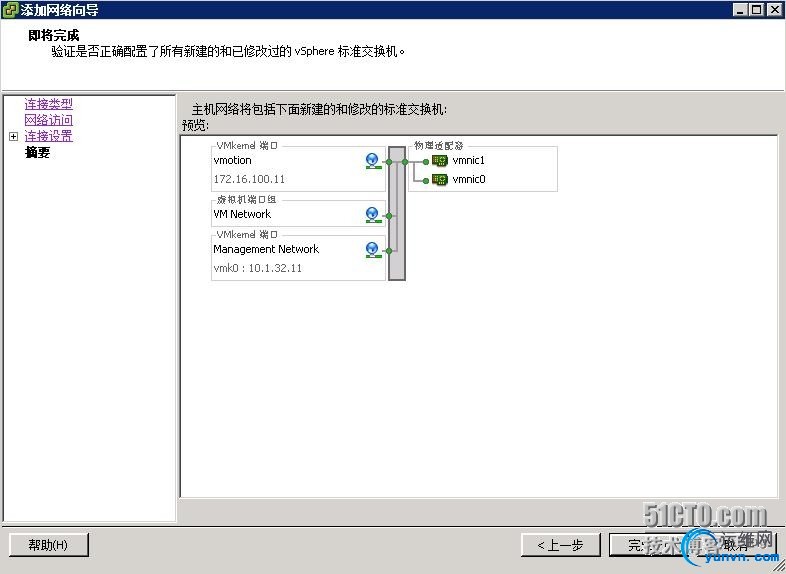

点击完成。
