Nagios+Cacti监控平台完美整合部署

kinr

近期有很多同学对nagios和cacti整合很是纠结，特写此文方便大家参考，解决大家在nagios和cacti整合的过程中遇到的问题。

• Cacti安装部署


作为一名Linux SA，日常最重要的就是保证网站正常稳定的运行，我们需要实时监控网站、服务器的运行状态，这时需要借助开源软件（cacti、nagios、zabbix等）监控来实现。
Cacti是用php语言实现的一个软件，它的主要功能是用snmp服务获取数据，然后用rrdtool储存和更新数据，当用户需要查看数据的时候用rrdtool生成图表呈现给用户。因此，snmp和rrdtool是cacti的关键。
Snmp关系着数据的收集，rrdtool关系着数据存储和图表的生成。snmp抓到数据不是存储在mysql中，而是存在rrdtool生成的rrd文件中（在cacti根目录的rra文件夹下，一般以rra为后缀名称）。简单原理图如下：


• Cacti服务器端安装



官网下载cacti相关软件，一共需要三个软件，下载地址分别如下：

http://www.cacti.net/downloads/cacti-0.8.8a.tar.gz

http://oss.oetiker.ch/rrdtool/pub/rrdtool-1.4.5.tar.gz

http://www.cacti.net/downloads/spine/cacti-spine-0.8.8a.tar.gz

• 安装LAMP系统环境



这里采用yum安装方式，安装命令：

yuminstallhttpdmysqlmysql-serverphpphp-mysql php-json php-pdo  -y

• 安装rrdtool采集工具



安装rrdtool之前需要安装相应的lib库，如下安装：

yuminstallcairo-devellibxml2-develpangopango-devely

tarxzfrrdtool-1.4.5.tar.gz  ;cdrrdtool-1.4.5 ; ./configure--prefix=/usr/local/rrdtool/

make &&makeinstall ;ln-s/usr/local/rrdtool/bin/*/usr/local/bin/

• 安装SNMP服务



yum install net-snmp net-snmp-utils y

• 安装cacti主程序



tarxzfcacti-0.8.8a.tar.gz&& mv cacti-0.8.8a  /var/www/html/cacti/

• 创建cacti数据库



mysql -uroot p  输入你的密码进入数据库，然后创建数据库：
create database cacti;创建数据库
grant all on cacti.* to cacti@'localhost' identified by "123456";创建用户并授权
flush privileges; 刷新权限
mysql配置完毕后，把cacti数据导入cacti数据库
mysql  -ucacti  -p123456  cacti </var/www/html/cacti/cacti.sql
配置完mysql后，我们需要设置cacti  rra、log 目录的权限，这里设置为777：
chmod -R  777  /var/www/html/cacti/rra/
chmod -R  777  /var/www/html/cacti/log/

• 修改cacti全局配置文件



vi /var/www/html/cacti/include/config.php为如下配置：


• 添加Rrdtool抓图任务计划



*/5 * * * * /usr/bin/php /var/www/html/cacti/poller.php >>/tmp/cacti_rrdtool.log 2 >&1

• Cacti安装完毕，测试访问



通过http://ip/cacti/ 访问出现如下界面，点击NEXT下一步。

默认一直点击下一步：

进入登录界面，第一次需要修改密码：


进入Cacti配置管理界面



点击device，可以添加设备，默认可以看到127.0.0.1这台服务器。右上角Add可以增加设备。

点击localhost可以看到具体的设置，包括采用的snmp协议版本，监控的名称等：

        var kevent = 'onabort|onblur|onchange|onclick|ondblclick|onerror|onfocus|onkeydown|onkeypress|onkeyup|onload|onmousedown|onmousemove|onmouseout|onmouseover|onmouseup|onreset|onresize|onselect|onsubmit|onunload';        var aevent = kevent.split('|');        jQuery('.showContent img').each(function(){                var nimg = this;                jQuery.each(aevent, function(i, n){                        if (n!='onload') {                                jQuery(nimg).attr(n, '');                        } else {                                if (jQuery(nimg).attr(n) != 'if(this.width>650) this.width=650;') {                                        jQuery(nimg).attr(n, '');                                }                        }                });        });

kinr

近期有很多同学对nagios和cacti整合很是纠结，特写此文方便大家参考，解决大家在nagios和cacti整合的过程中遇到的问题。

一、Cacti安装部署

作为一名Linux SA，日常最重要的就是保证网站正常稳定的运行，我们需要实时监控网站、服务器的运行状态，这时需要借助开源软件（cacti、nagios、zabbix等）监控来实现。

Cacti是用php语言实现的一个软件，它的主要功能是用snmp服务获取数据，然后用rrdtool储存和更新数据，当用户需要查看数据的时候用rrdtool生成图表呈现给用户。因此，snmp和rrdtool是cacti的关键。

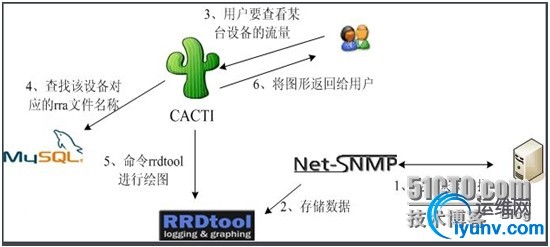

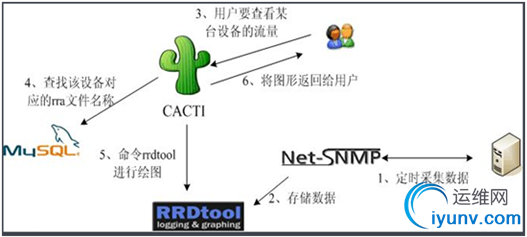

Snmp关系着数据的收集，rrdtool关系着数据存储和图表的生成。snmp抓到数据不是存储在mysql中，而是存在rrdtool生成的rrd文件中（在cacti根目录的rra文件夹下，一般以rra为后缀名称）。简单原理图如下：

1、Cacti服务器端安装

官网下载cacti相关软件，一共需要三个软件，下载地址分别如下：

1 2 3

http://www.cacti.net/downloads/cacti-0.8.8a.tar.gz http://oss.oetiker.ch/rrdtool/pub/rrdtool-1.4.5.tar.gz http://www.cacti.net/downloads/spine/cacti-spine-0.8.8a.tar.gz

2、安装LAMP系统环境

这里采用yum安装方式，安装命令：

yum install  httpd  mysql   mysql-server    php   php-mysql php-json php-pdo   -y

3、安装rrdtool采集工具

安装rrdtool之前需要安装相应的lib库，如下安装：

1 2 3

yum install cairo-devel libxml2-devel pango pango-devel –y tar xzf rrdtool-1.4.5.tar.gz  ;cd rrdtool-1.4.5  ; ./configure --prefix=/usr/local/rrdtool/ make  &&make install;ln -s /usr/local/rrdtool/bin/* /usr/local/bin/

4、安装SNMP服务

yum install net-snmp  net-snmp-utils  –y

5、安装cacti主程序

tar xzf cacti-0.8.8a.tar.gz && mv cacti-0.8.8a   /var/www/html/cacti/

6、创建cacti数据库

1 2 3 4

mysql -uroot –p  输入你的密码进入数据库，然后创建数据库： create database cacti;创建数据库 grant all on cacti.* tocacti@'localhost' identified by "123456";创建用户并授权 flush privileges; 刷新权限

7、mysql配置完毕后，把cacti数据导入cacti数据库

1 2 3 4

mysql  -ucacti -p123456  cacti配置完mysql后，我们需要设置cacti  rra、log 目录的权限，这里设置为777： chmod -R  777 /var/www/html/cacti/rra/ chmod -R  777 /var/www/html/cacti/log/

8、修改cacti全局配置文件

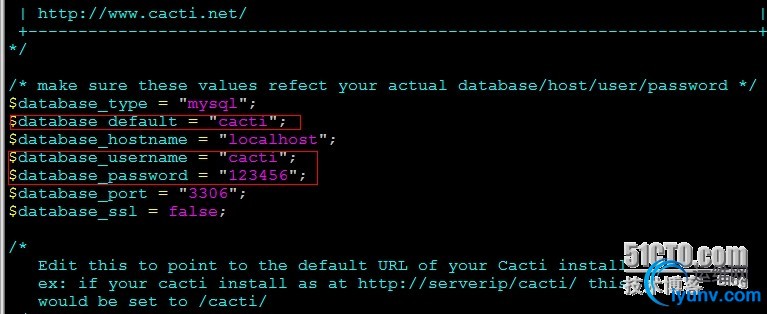

vi /var/www/html/cacti/include/config.php为如下配置：

9、添加Rrdtool抓图任务计划
*/5  * * * */usr/bin/php /var/www/html/cacti/poller.php >>/tmp/cacti_rrdtool.log 2>&1
10、Cacti安装完毕，测试访问

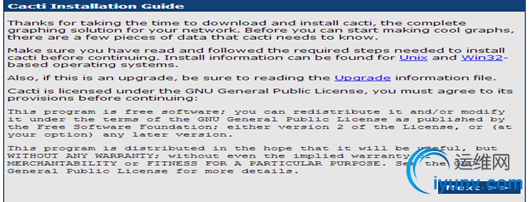

通过http://ip/cacti/访问出现如下界面，点击NEXT下一步。

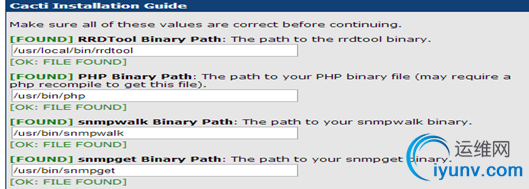

默认一直点击下一步：

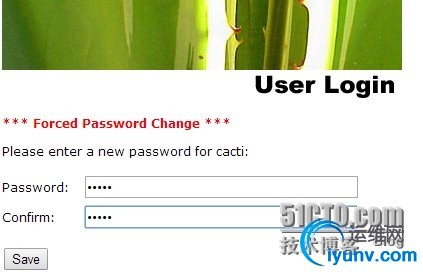

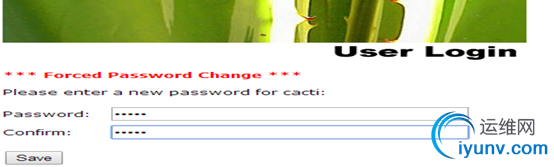

进入登录界面，第一次需要修改密码：

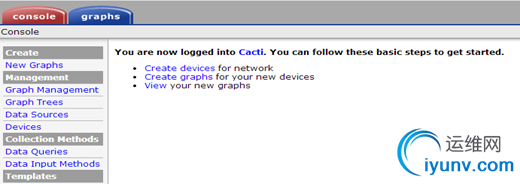

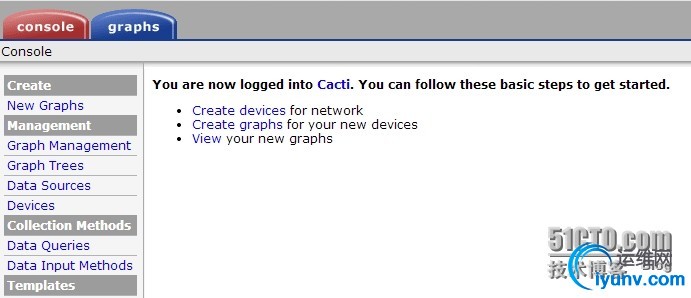

11、进入Cacti配置管理界面

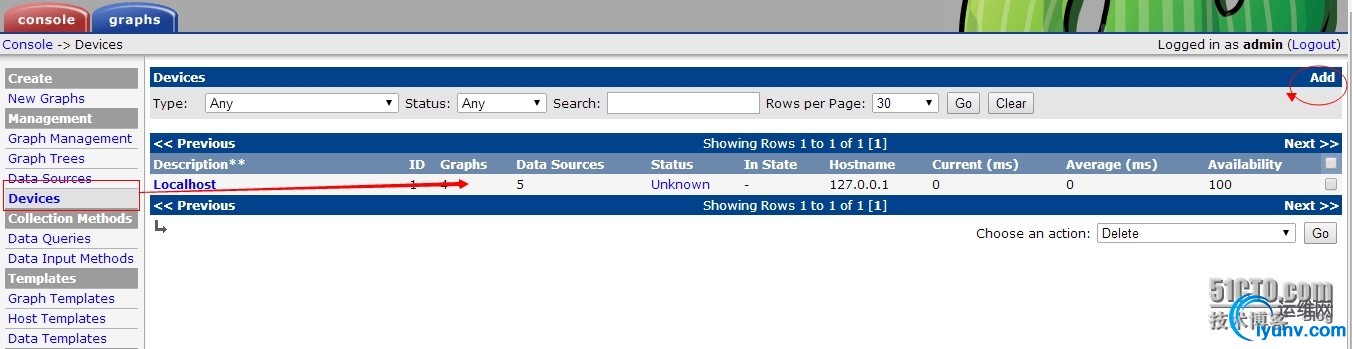

12、点击device，可以添加设备，默认可以看到127.0.0.1这台服务器。右上角Add可以增加设备。

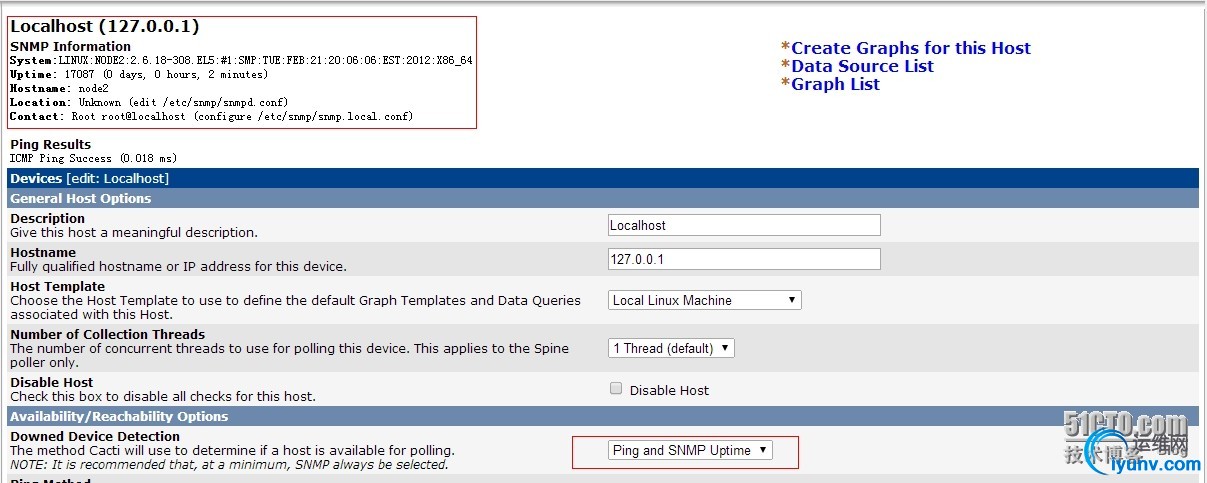

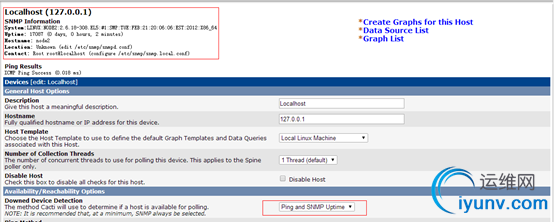

点击localhost可以看到具体的设置，包括采用的snmp协议版本，监控的名称等：

如果出现snmp error，检查snmp服务是否已启动，或者是否有权限。出现如上信息则表示正常。

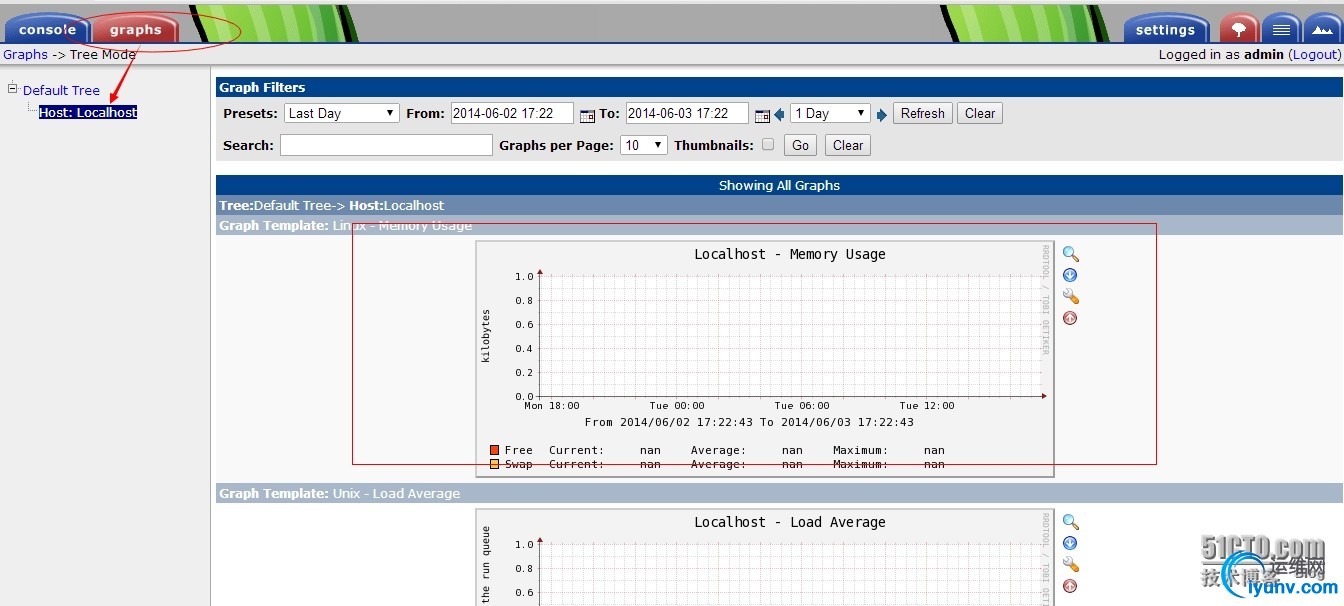

点击左上角第二个按钮，graphs查看cacti图像—选择localhost主机—右边会显示cacti每5分钟的监控图像。

更多cacti深入知识，可以一起交流。
二、 Nagios部署配置

鉴于篇幅的问题，这里nagios部署就略过了，有兴趣的同学可以参考我的从入门到高级的课程哦，这里直接讲解nagios+cacti如何来整合。

首先需要安装php json模块和ndoutils，其中Ndoutils是nagios的一个插件，就是可以用来把nagios的获取的数据存入到mysql数据库中。也可以实现与cacti的插件npc的集成，这个工具的安装是个关键。
Php-json安装方法：

1 2	wget http://down1.chinaunix.net/distfiles/json-1.2.1.tgz tar xzf json-1.2.1 ;cd json-1.2.1 ;/usr/bin/phpize ;./configure ;make ;make install

安装完后，然后执行如下语句添加json模块：
echo "extension=json.so" >/etc/php.d/json.ini

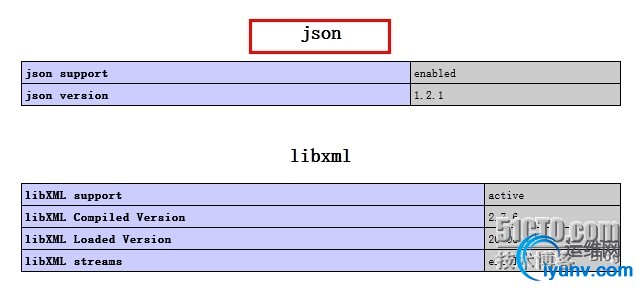

重启apache服务器，通phpinfo.php页面可以看到如下内容即可：

1、安装ndoutils：

1 2	wget http://downloads.sourceforge.net ... outils-1.4b9.tar.gz tar xzf ndoutils-1.4b9.tar.gz;cd ndoutils-1.4b9 ;./configure--with-mysql-inc=/usr/include/mysql --with-mysql-lib=/usr/lib/mysql--enable-mysql --with-ndo2db-user=nagios --with-ndo2db-group=nagios&&make &&make install

接下来配置ndoutils：

cp config/ndo2db.cfg-sample /usr/local/nagios/etc/ndo2db.cfg

cp config/ndomod.cfg-sample /usr/local/nagios/etc/ndomod.cfg

ndo2db.cfg内容如下：

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21

ndo2db_user=nagios ndo2db_group=nagios socket_type=tcp socket_name=/usr/local/nagios/var/ndo.sock tcp_port=5668 db_servertype=mysql db_host=localhost db_port=3306 db_name=cacti db_prefix=npc_ db_user=cacti db_pass=123456 max_timedevents_age=1440 max_systemcommands_age=10080 max_servicechecks_age=10080 max_hostchecks_age=10080 max_eventhandlers_age=44640 debug_level=1 debug_verbosity=1 debug_file=/usr/local/nagios/var/ndo2db.debug max_debug_file_size=1000000

ndomod.cfg内容如下：

1 2 3 4 5 6 7 8 9 10 11 12

instance_name=default output_type=tcpsocket output=127.0.0.1 tcp_port=5668 output_buffer_items=5000 buffer_file=/usr/local/nagios/var/ndomod.tmp file_rotation_interval=14400 file_rotation_timeout=60 reconnect_interval=15 reconnect_warning_interval=15 data_processing_options=-1 config_output_options=2

同时在nagios.cfg文件最末尾添加如下语句：

broker_module=/usr/local/nagios/bin/ndomod.o config_file=/usr/local/nagios/etc/ndomod.cfg

2、安装npc软件：
wget  ftp://ftp.mirrorservice.org/site ... as/npc-2.0.4.tar.gz
tar xzf npc-2.0.4.tar.gz ;mv npc /var/www/html/cacti/plugins/

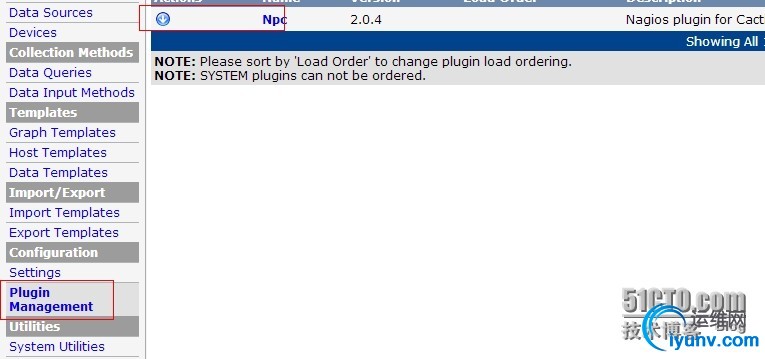

通过界面启用NPC

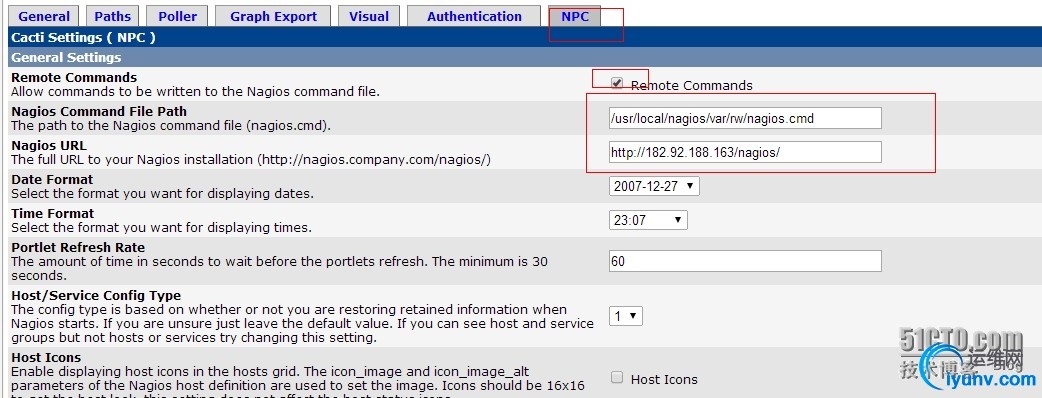

3、选择启用，然后点击settings，找到NPC项，填入如下内容即可。

4、然后后台启动nod2db服务：
/usr/local/nagios/bin/ndo2db -c /usr/local/nagios/etc/ndo2db.cfg
查看后台日志还需要在mysql里面执行如下sql即可：

1 2 3 4 5 6 7 8 9

mysql> use cacti; alter table npc_eventhandlers addlong_output TEXT NOT NULL default '' after output; alter table npc_hostchecks addlong_output TEXT NOT NULL default '' after output; alter table npc_hoststatus addlong_output TEXT NOT NULL default '' after output; alter table npc_notifications addlong_output TEXT NOT NULL default '' after output; alter table npc_servicechecks addlong_output TEXT NOT NULL default '' after output; alter table npc_servicestatus addlong_output TEXT NOT NULL default '' after output; alter table npc_statehistory addlong_output TEXT NOT NULL default '' after output; alter table npc_systemcommands addlong_output TEXT NOT NULL default '' after output;

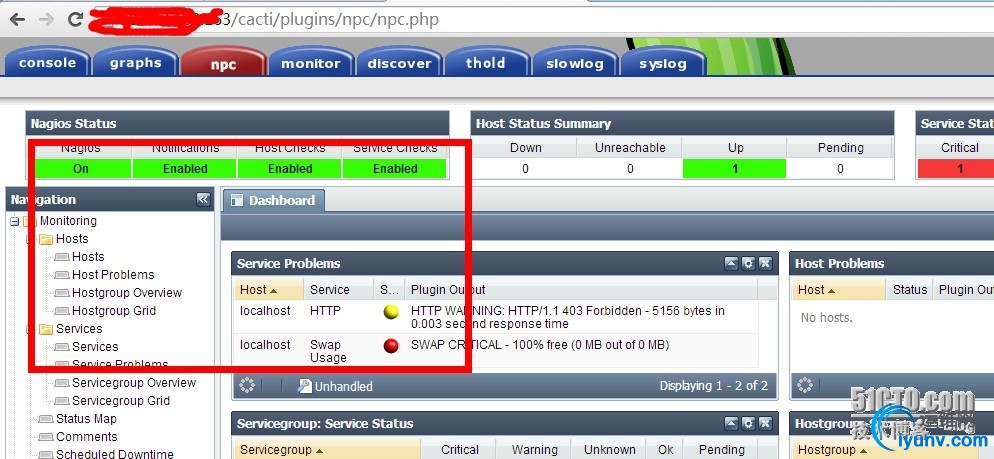

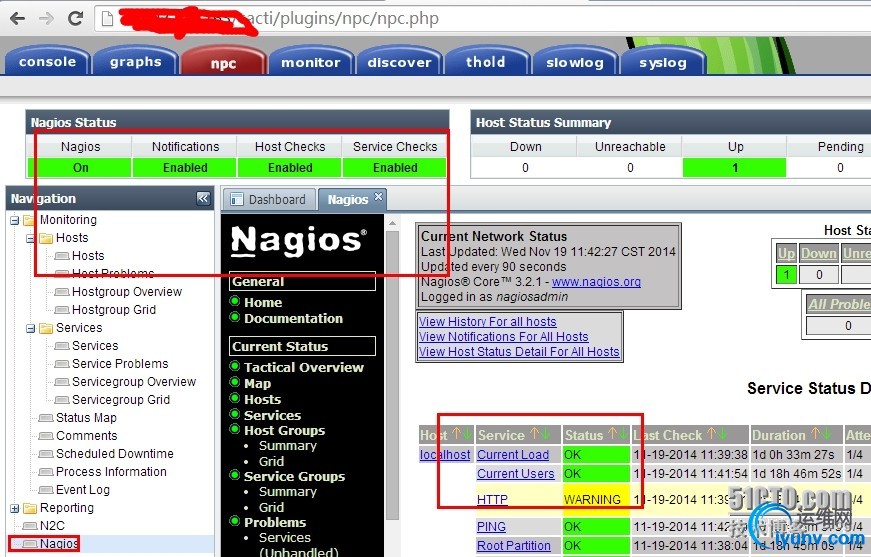

执行成功后，重启nagios和ndo2db即可，通过页面刷新可以看到如下界面即代表整合成功。


自此，nagios+cacti整合完毕，欢迎大家一起交流！
