Apache+Tomcat实现负载均衡及集群(session同步)--三、动静分离（1）使用mod_jk

death114

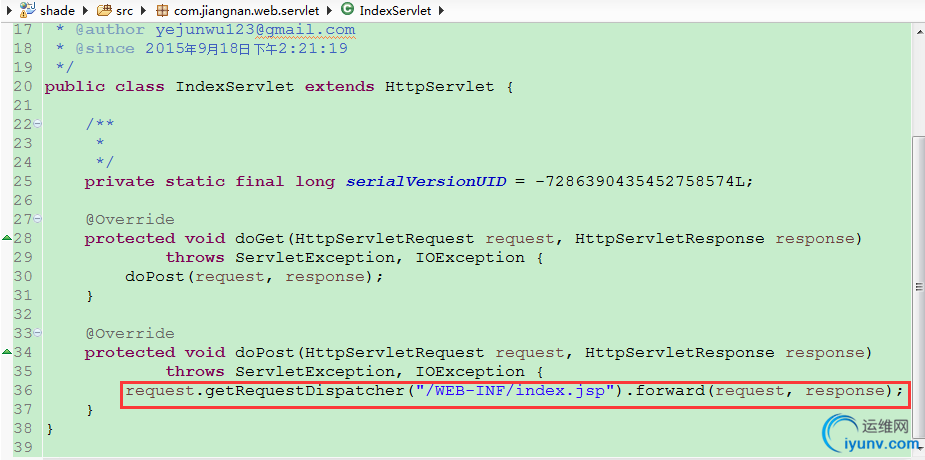

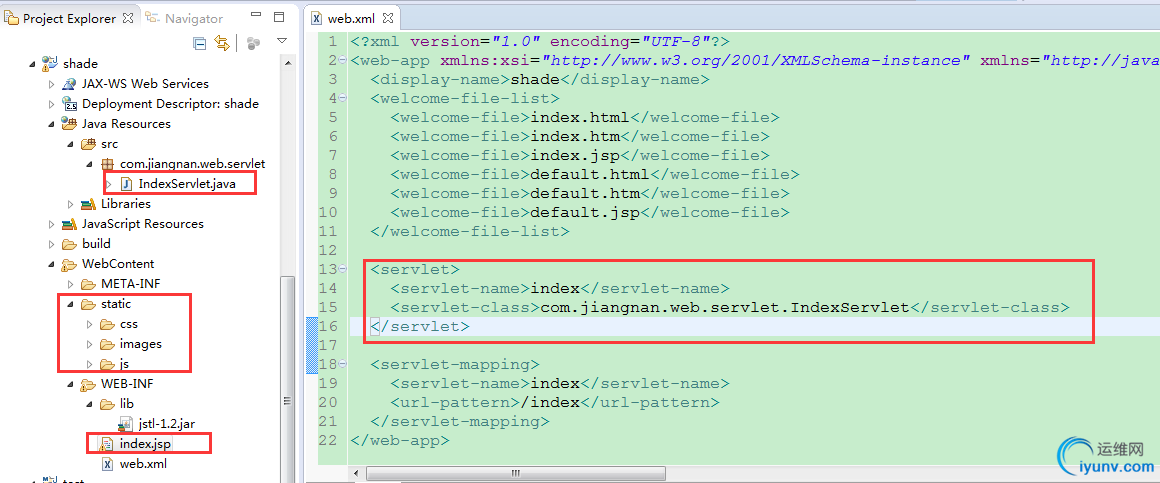

　　准备一个测试用的servlet小程序(见附件)

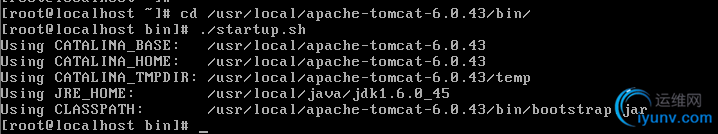

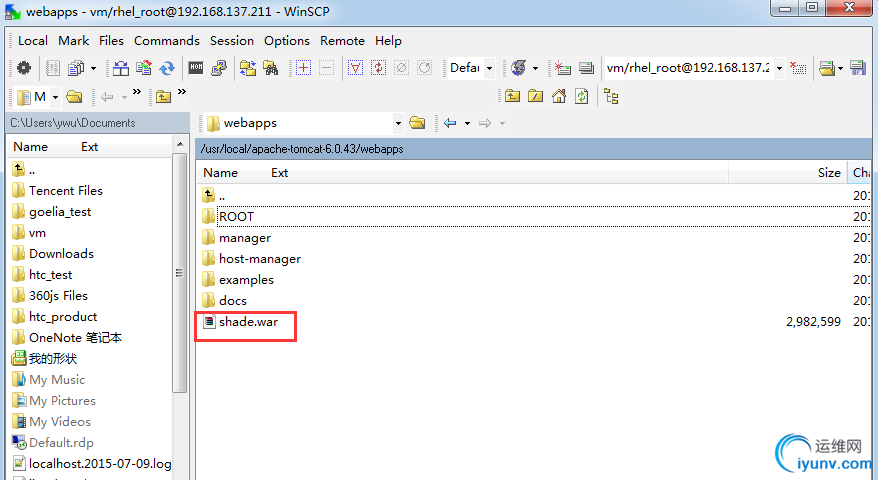

一个servlet，访问这个servlet会跳转到首页index.jsp，static中存放静态资源，把这个工程打成war包，放入到tomcat的webapps目录(ip为192.168.137.211)，启动tomcat，访问一下

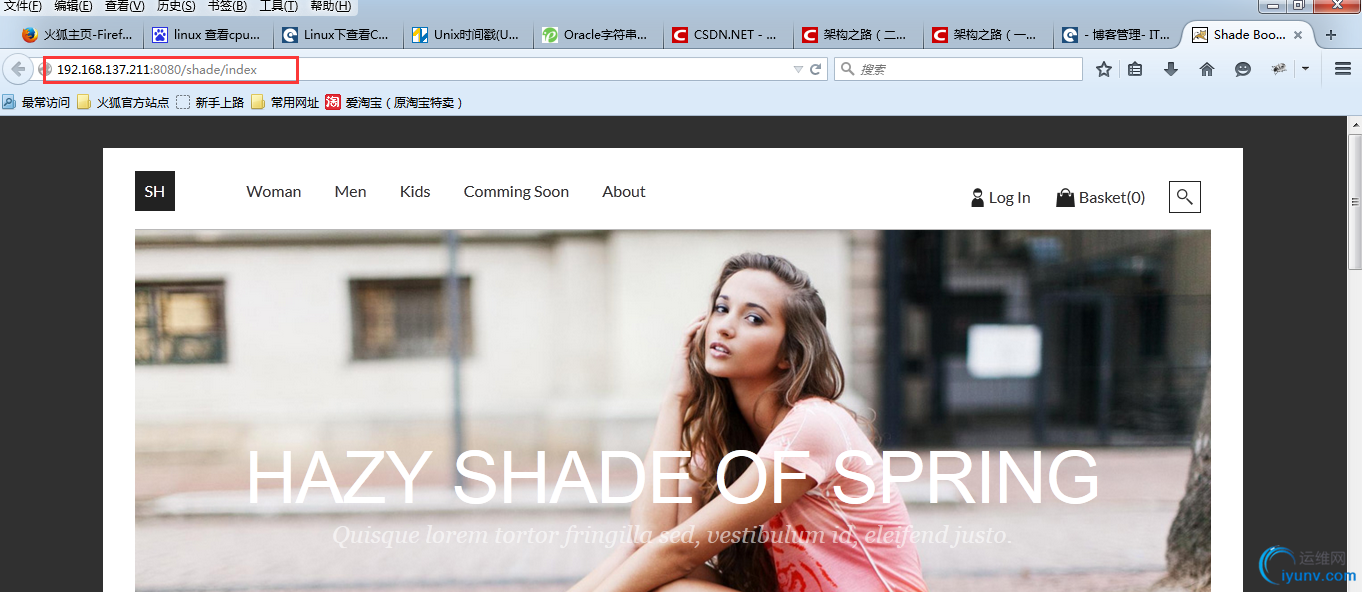

我们的页面还是很漂亮的

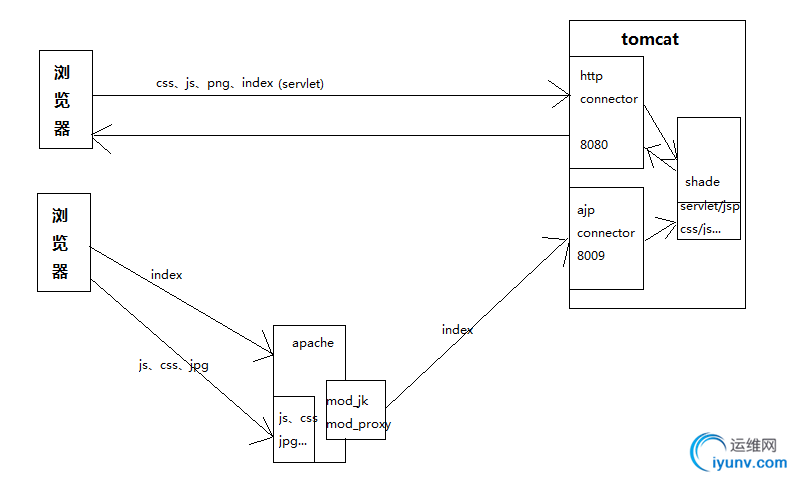

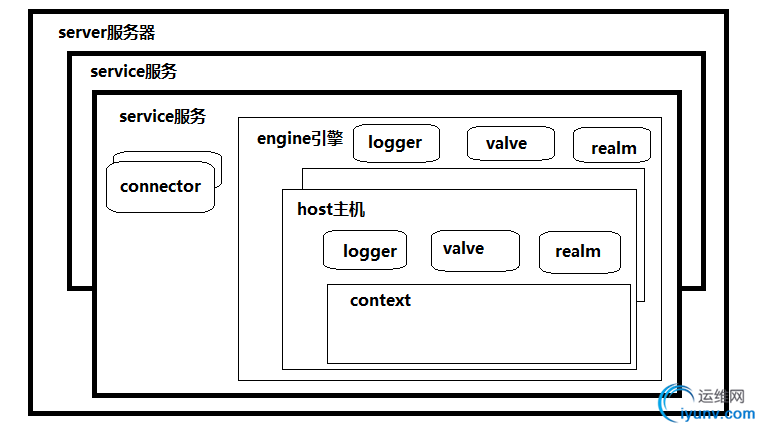

简述一下tomcat的结构



这个架构跟tomcat conf/server.xml中的配置大体上是一致的

默认的，我们在通过8080端口访问tomcat的时候，使用的是tomcat的http连接器，此连接器能提供静态和动态资源服务，tomcat还有其他连接器，比如ajp连接器，就是在跟Apache集成时用到的连接器



动静分离就是从上面的将所有请求都发送到tomcat演变到只将动态请求发送到tomcat，静态资源的请求留给apache处理

首先配置Apache
编辑Apache的主配置文件，进入Apache安装目录下的conf目录，编辑httpd.cfg文件
(这里说明一下，之前演示Apache安装过程时Apache是安装在 /usr/local/apache2/ 目录下的，而现在这台机器，Apache是安装在 /usr/local/apache/目录，所以细心的同学看到这里不要奇怪，只要进入到Apache安装目录下的conf目录即可)



Apache使用独立的模块来处理这种动态请求，包括mod_jk和mod_proxy.

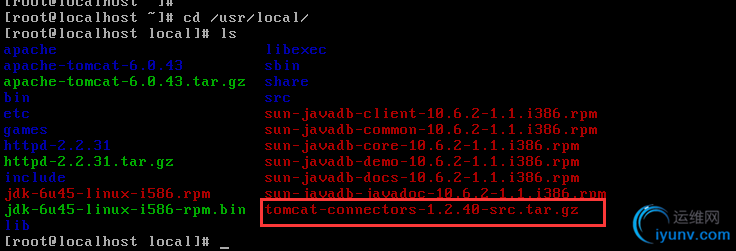

如果下载的Apache安装包模块中不包含mod_jk，那么需要先下载并编译mod_jk，这里下载了tomcat-connectors-1.2.40-src.tar.gz，上传到/usr/local/目录，编译



解压缩



进入native目录












要使这些模块工作，首先得加载进来


ServerRoot指令指定了Apache查找静态资源的目录

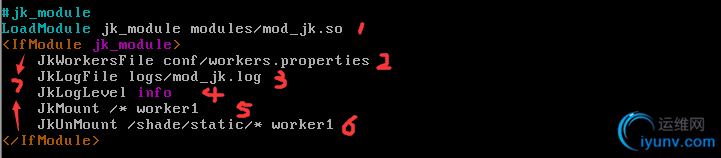

第一行，LoadModule指令，加载mod_jk模块，这些模块存放于conf/modules目录下
第七行，IfModule指令，判断是否加载了模块，模块名称为jk_module
第二行到第六行的指令都是mod_jk模块提供的
JkWorkersFile    指定worker配置文件的路径，要想让Apache把动态请求转发给tomcat，得告诉Apache tomcat的位置，包括ip、端口等，workers.properties这个配置文件就是用于配置这些信息的
JkLogFile    指定日志文件所在位置
JkLogLevel    指定日志输出级别
JkMount    指定请求转发规则，mod_jk模块得决定哪些是动态资源，然后才能将动态资源转发给tomcat，/*表示所有请求，即将所有请求交给名称为worker1的tomcat处理
JkUnMount    指定不转发的请求的规则，即哪些请求不转发给tomcat，静态资源是放在shade/static目录下的，所以配置/shade/static路径下的所有请求不转发

JkMount、JkMount指令在处理时会有顺序，从上到下，如果规则满足，继续往下匹配，直到第一个不满足的规则才停止

接下来配置worker.properties，即告诉Apache请求转发到的tomcat在哪里

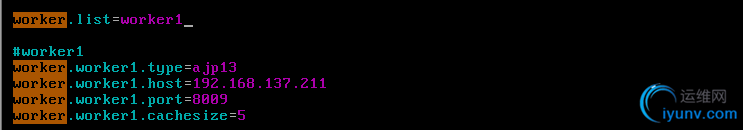

加入如下配置



worker.list配置worker的名称，这里暂时配置一个
worker.workerName.xxx配置每一个worker的属性，这里workerName就是worker.list后面配置的名称，worker指tomcat实例，可以有多个tomcat实例，后面配置负载均衡的时候会配置，这里暂时配置一个worker

type:指定tomcat连接器的类型，必须为ajp13，在配置负载均衡时还有一种，lb
host:tomcat运行的主机
port:tomcat的ajp连接器监听的端口
cachesize:apache服务器是多线程的，tomcat能够利用这一优势来维持一定数量的连接作为缓存。根据用户的多少来配置一个合适缓存连接数量有助于提高性能。这里配置为5

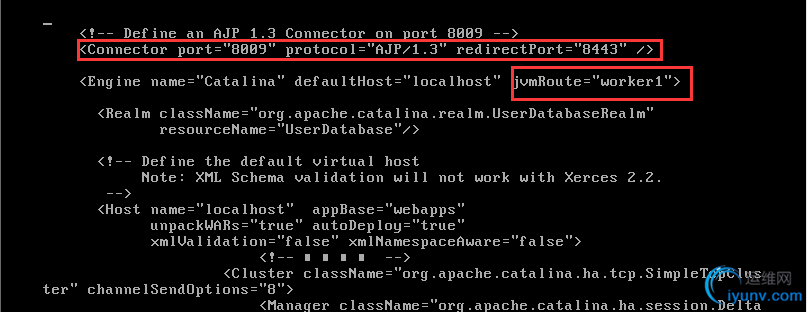

修改tomcat的conf/server.xml，确保ajpconnector监听在8009端口，Engine元素的jvmRouter属性的值配置为worker1，即之前在worker.properties文件中配置的tomcat名称

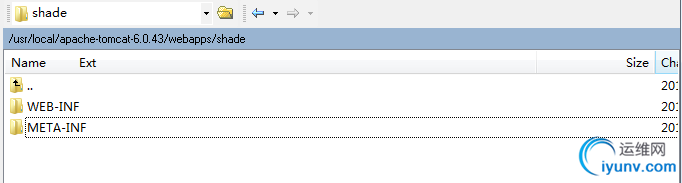

现在将tomcat的webapps/shade目录下的static目录删除，然后启动tomcat，用8080端口访问下

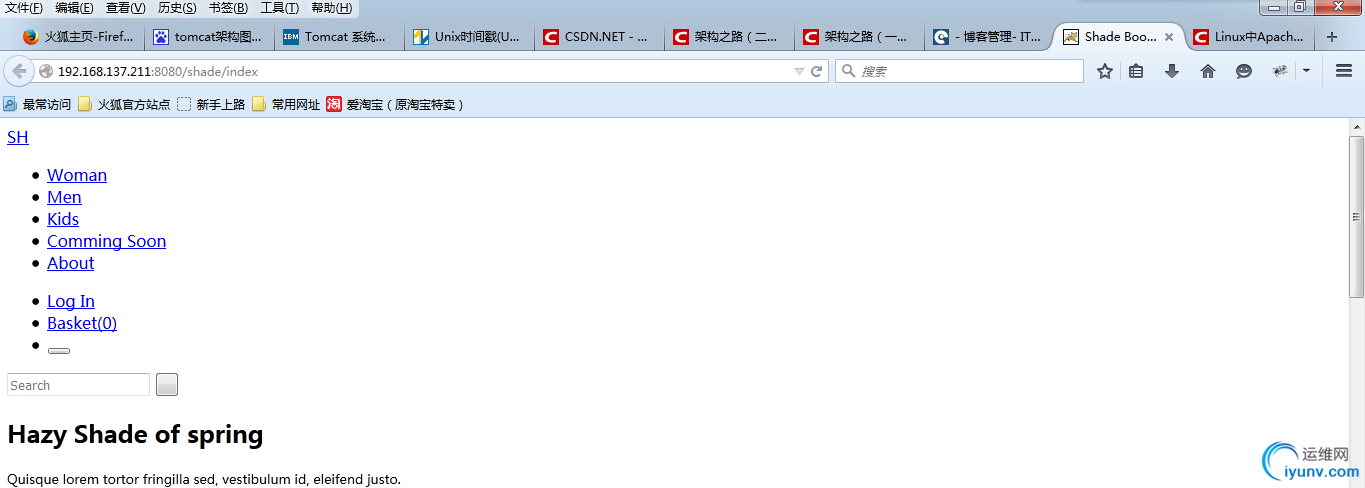

静态资源已经访问不到了
接着在Apache安装目录下的htdocs目录下创建shade目录，将存放静态资源的static目录拷贝进来



启动Apache，然后访问，注意，确保安装tomcat的服务器的8009端口打开

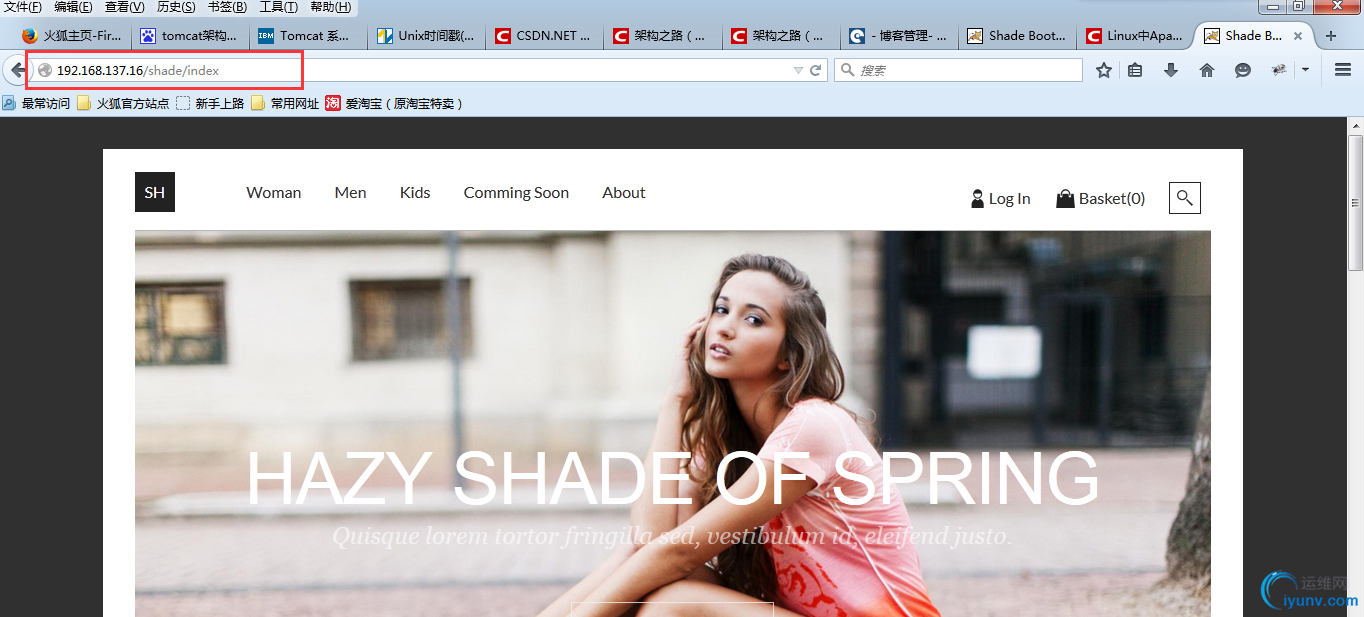

注意，这里访问的是Apache所在的服务器，80端口

至此，已经实现动态资源和静态资源的分离
