华为设备基本和高级ACL配置实战

134564

实验拓扑：

使用ENSP模拟器（版本V100R002C00 1.2.00.350）

实验要求：
1.在华为设备上配置标准ACL实现vlan 10主机不能和vlan20主机互访,但可以正常上网。
2. 在华为设备上配置扩展ACL实现vlan 10主机不能和vlan 20主机互访,但可以正常上网；vlan 10中C2需要和vlan 20中C3通信，vlan 10中C1不能打开网页，其他不受影响；
3. 在华为设备上配置命名ACL实现路由器R1只能被192.168.1.10主机远程管理。
ACL原理：
1.ACL是从上至下逐条匹配，一旦匹配成功则不再向下匹配。
2.ACL最后隐含了一条拒绝所有的规则。
3.路由器的一个接口一个方向最多只可以应用一个ACL，但是可以有N条条目。

实验步骤及验证：
1.接口及ip地址规划：
C1:192.168.1.10 (vlan 10)
C2:192.168.1.20 (vlan 10)
C3:192.168.2.10 (vlan 20)
C4:192.168.2.20 (vlan 20)
Server:13.0.0.2
R1：
g0/0/1.10:192.168.1.1
g0/0/1.20:192.168.2.1
g0/0/2:12.0.0.2
R2:
g0/0/2:12.0.0.1
g0/0/0:13.0.0.1
2.配置脚本：
SW1
[SW1]vlan batch 10 20(添加vlan 10 20)
[SW1]int e0/0/1
[SW1-Ethernet0/0/1]port hybrid pvid vlan 10
[SW1-Ethernet0/0/1]port hybrid untagged vlan 10(将接口以untagged方式加入vlan 10)
[SW1]int e0/0/2
[SW1-Ethernet0/0/2]porthybrid pvid vlan 10
[SW1-Ethernet0/0/2]port hybrid untagged vlan 10
[SW1]int e0/0/3
[SW1-Ethernet0/0/3]port link-type access
[SW1-Ethernet0/0/3]port default vlan 20(将接口以access方式加入vlan 20)
[SW1]int e0/0/4
[SW1-Ethernet0/0/4]port link-type access
[SW1-Ethernet0/0/4]port default vlan 20
[SW1]int g0/0/1
[SW1-GigabitEthernet0/0/1]port hybrid tagged vlan 10 20(将接口以tagged方式允许带有vlan 10 20标记的帧通过)
R1
[R1]int g0/0/1.10
[R1-GigabitEthernet0/0/1.10]dot1q termination vid 10（指定子接口封装的vlan）
[R1-GigabitEthernet0/0/1.10]ip add 192.168.1.1 24
[R1-GigabitEthernet0/0/1.10]arp broadcast enable(开启子接口的arp广播)
[R1]int g0/0/1.20
[R1-GigabitEthernet0/0/1.20]dot1qtermination vid 20
[R1-GigabitEthernet0/0/1.20]ip add 192.168.2.1 24
[R1-GigabitEthernet0/0/1.20]arp broadcast enable
[R1]int g0/0/2
[R1-GigabitEthernet0/0/2]ip add 12.0.0.2 24
R2
[R2]int g0/0/2
[R2-GigabitEthernet0/0/2]ip add 12.0.0.1 24
[R2]int g0/0/0
[R2-GigabitEthernet0/0/0]ip add 13.0.0.1 24
-------------------------以上是IP地址及vlan配置----------------------------
R1
[R1]ip route-static 13.0.0.0 255.255.255.0 12.0.0.1
R2
[R2]ip route-static192.168.1.0 255.255.255.0 12.0.0.2
[R2]ip route-static 192.168.2.0 255.255.255.0 12.0.0.2
---------------------------以上是路由配置----------------------------------

没做任何ACL情况下，C1可以与vlan 20主机及Server通信
标准ACL：
R1
[R1]acl 2000（定义一个标准ACL2000）
[R1-acl-basic-2000]rule 5 deny source 192.168.1.0 0.0.0.255（第一条语句拒绝源为192.168.1.0/24网段的所有流量）
[R1-acl-basic-2000]rule 10 permit source any（需要注意ACL是从上至下逐条匹配的，所以需在第一条拒绝语句后跟一条允许所有的以保证其他流量通过）
[R1]int g0/0/1.20（因只需要限制vlan10和20的主机不能互访，所以将ACL应用在vlan 20网关的out方向从而不影响上行上网的流量）
[R1-GigabitEthernet0/0/1.20]traffic-filteroutbound acl 2000（在接口的out方向应用ACL）

结果验证：

可以看到C1仍然可以访问Server，但无法和vlan20主机通信，标准ACL生效。
扩展ACL：

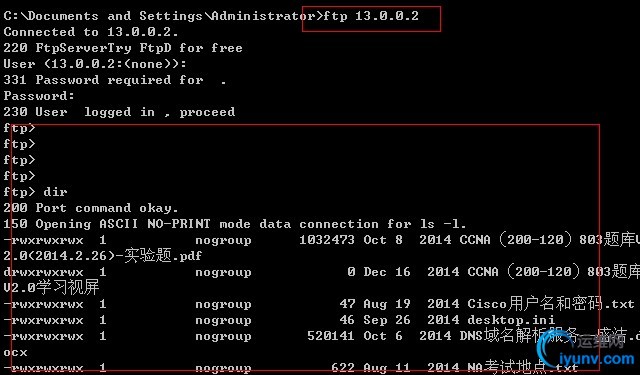

在没有ACL情况下C 1是可以访问Server的FTP和WWW服务的。
R1：
[R1]acl 3000（定义一个扩展ACL3000）
[R1-acl-adv-3000]rule 5 permit ip source 192.168.1.20 0.0.0.0 destination192.168.2.10 0.0.0.0（允许以C2为源C3为目标的流量）
[R1-acl-adv-3000]rule 10 deny ip source 192.168.1.0 0.0.0.255 destination192.168.2.0 0.0.0.255（注意此条语句位置！拒绝所有vlan 10为源vlan 20为目标的流量）
[R1-acl-adv-3000]rule 15 deny tcp source 192.168.1.10 0.0.0.0 destination13.0.0.2 0.0.0.0 destination-port eq 80（拒绝C1为源访问目标为Server的TCP 80端口）
[R1-acl-adv-3000]rule 20 permit ip source any（最后允许所有未匹配的流量）
[R1]int g0/0/1.10
[R1-GigabitEthernet0/0/1.10]traffic-filter inboundacl 3000（在vlan 10网关的in方向调用ACL)
实验验证：


在C2上与C3通信但是无法与vlan 20其他主机通信，且可以访问Server可正常上网。

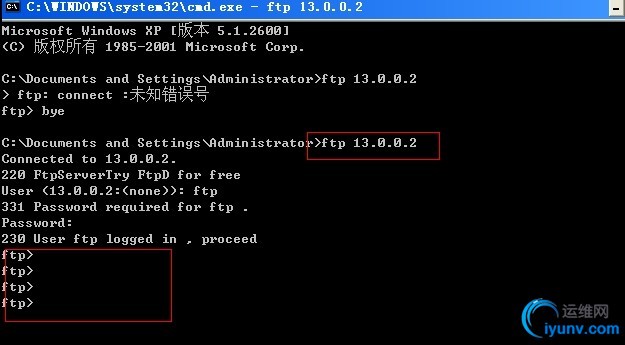

在C1上不能访问Server的WWW服务，但仍然可以访问FTP服务，所以扩展ACL生效。
命名ACL：
R1：
[R1]user-interface vty 0 4
[R1-ui-vty0-4]authentication-modepassword
Please configure the login password (maximum length16):abc

默认情况下任何可以与R1通信的设备都可以telnet到R1。
R1：
[R1]acl name novty 2001
[R1-acl-basic-2001]rule 5 permit source 192.168.1.100.0.0.0（允许源为C1的流量）
[R1]user-interface vty 04
[R1-ui-vty0-4]acl 2001inbound  （在VTY端口的in方向应用ACL)
实验验证：




只有C1可以telnet到R1，其他都无法telnet，命名ACL生效。
实验总结：
1.ACL可以理解为一个包过滤防火墙，可以基于管理员配置的条目控制流量，还可以通过time-rang命令定义一个时间范围，在列表后面调用这个时间范围来实现灵活的网络控制。
2.ACL也可以被用来定义感兴趣地址或网段范围，以用于其他应用（如NAT）。
3.ACL也是QoS中流分类的必备工具。
