　　最初开始接触Azure IoT Hub的时候，被各种connection string和endpoint弄的眼花缭乱。本入门系列旨在将Azure IoT Hub 权限管理机制以及各个接口（endpoint）的用途解释清楚。

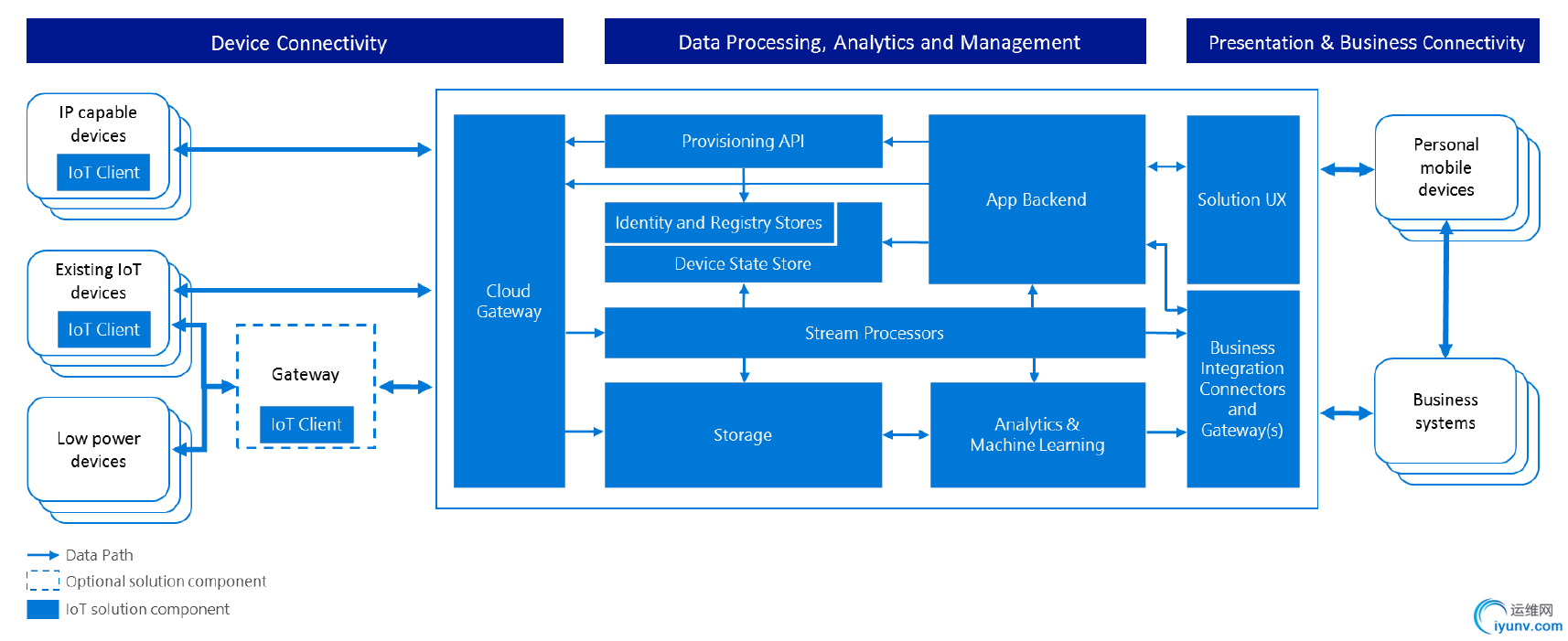

　　首先抛出一个典型的IoT解决方案的架构，以让读者对IoT有个大概的认识。该架构通过平台层的核心服务和应用层组件来实现典型IoT解决方案需要解决的三个主要问题：

• 设备的连接；

• 数据的处理、分析与管理；

• 数据的有效呈现以及业务逻辑的处理。


　　回到本文的主题：IoT Hub 权限管理以及Endpoint。

• Azure IoT Hub 权限管理
  总结起来，Azure 提供了以下两种权限管理机制：



  • Hub 层面的共享访问策略（shared access policies）
    在portal上新创建的IoT Hub默认包含了以下策略，你可以对已有的策略进行修改，或者添加新的策略。



    • iothubowner: 拥有所有的权限

    • service: ServiceConnect 权限 （给予服务端通信监控接口访问权限，例如读取device-to-cloud的消息，发送cloud-to-device消息等）

    • device: DeviceConnect 权限（给予设备端的通信接口访问权限，例如发送device-to-cloud消息）

    • registryRead: RegistryRead 权限（读设备注册列表）

    • registryReadWrite: RegistryRead和RegistryWrite权限（读写设备注册列表）　　



  • device 层面的安全令牌（security credentials）
    IoT Hub维护了一个所有设备的注册列表。列表里的每一个设备都有自己的symmetric key，用户可以根据这个symmetric key 来获得DeviceConnect的权限。




针对特定场景下所需要的权限举例如下：

* 设备管理组件：registryReadWrite 策略

* 事物处理组件：service 策略

* 单设备连接组件：device策略

• 如何生成安全令牌
  为避免直接在网络上传输密钥，IoT Hub通过安全令牌来对设备以及云端服务进行授权。一般情况下，Azure IoT Hub SDKs会自动根据密钥生成安全令牌。但在某些情况下（例如直接使用MQTT,AMQP或者HTTP接口）需要客户自己去生成安全令牌。
  安全令牌的格式如下：



  SharedAccessSignature sig={signature-string}&se={expiry}&skn={policyName}&sr={URL-encoded-resourceURI}
  　　针对每个字段的注解，请参考：https://azure.microsoft.com/en-us/documentation/articles/iot-hub-devguide-security/
  下面给出完整的C#实现：





  public class SharedAccessSignatureBuilder
  {
  private string key;
  public string Key
  {
  get
  {
  return this.key;
  }
  set
  {
  // StringValidationHelper.EnsureBase64String(value, "Key");
  this.key = value;
  }
  }
  public string KeyName
  {
  get;
  set;
  }
  public string Target
  {
  get;
  set;
  }
  public TimeSpan TimeToLive
  {
  get;
  set;
  }
  public string TargetService
  {
  get;
  set;
  }
  public SharedAccessSignatureBuilder()
  {
  this.TimeToLive = TimeSpan.FromMinutes(20);
  TargetService = "iothub";
  }
  private static string BuildExpiresOn(TimeSpan timeToLive)
  {
  DateTime dateTime = DateTime.UtcNow.Add(timeToLive);
  TimeSpan timeSpan = dateTime.Subtract(SharedAccessSignatureConstants.EpochTime);
  return Convert.ToString(Convert.ToInt64(timeSpan.TotalSeconds, CultureInfo.InvariantCulture), CultureInfo.InvariantCulture);
  }
  private static string BuildSignature(string keyName, string key, string target, TimeSpan timeToLive, string targetService = "iothub")
  {
  string str = SharedAccessSignatureBuilder.BuildExpiresOn(timeToLive);
  string str1 = WebUtility.UrlEncode(target);
  List<string> strs = new List<string>()
  {
  str1,
  str
  };
  string str2 = SharedAccessSignatureBuilder.Sign(string.Join("\n", strs), key, targetService);
  StringBuilder stringBuilder = new StringBuilder();
  stringBuilder.AppendFormat(CultureInfo.InvariantCulture, "{0} {1}={2}&{3}={4}&{5}={6}", new object[] { "SharedAccessSignature", "sr", str1, "sig", WebUtility.UrlEncode(str2), "se", WebUtility.UrlEncode(str) });
  if (!string.IsNullOrEmpty(keyName))
  {
  stringBuilder.AppendFormat(CultureInfo.InvariantCulture, "&{0}={1}", new object[] { "skn", WebUtility.UrlEncode(keyName) });
  }
  return stringBuilder.ToString();
  }
  private static string Sign(string requestString, string key, string targetService)
  {
  string base64String;
  if (!string.IsNullOrEmpty(targetService) && targetService.ToLower() == "servicebus")
  {
  using (HMACSHA256 hMACSHA256 = new HMACSHA256(Encoding.UTF8.GetBytes(key))) // key is not decoded
                  {
  base64String = Convert.ToBase64String(hMACSHA256.ComputeHash(Encoding.UTF8.GetBytes(requestString)));
  }
  }
  else
  {
  using (HMACSHA256 hMACSHA256 = new HMACSHA256(Convert.FromBase64String(key))) // key is decoded
                  {
  base64String = Convert.ToBase64String(hMACSHA256.ComputeHash(Encoding.UTF8.GetBytes(requestString)));
  }
  }
  return base64String;
  }
  public string ToSignature()
  {
  return SharedAccessSignatureBuilder.BuildSignature(this.KeyName, this.Key, this.Target, this.TimeToLive, this.TargetService);
  }
  }
  SharedAccessSignatureBuilder




  public class SharedAccessSignatureConstants
  {
  public const int MaxKeyNameLength = 256;
  public const int MaxKeyLength = 256;
  public const string SharedAccessSignature = "SharedAccessSignature";
  public const string AudienceFieldName = "sr";
  public const string SignatureFieldName = "sig";
  public const string KeyNameFieldName = "skn";
  public const string ExpiryFieldName = "se";
  public const string SignedResourceFullFieldName = "SharedAccessSignature sr";
  public const string KeyValueSeparator = "=";
  public const string PairSeparator = "&";
  public readonly static DateTime EpochTime;
  public readonly static TimeSpan MaxClockSkew;
  static SharedAccessSignatureConstants()
  {
  SharedAccessSignatureConstants.EpochTime = new DateTime(1970, 1, 1, 0, 0, 0, 0, DateTimeKind.Utc);
  SharedAccessSignatureConstants.MaxClockSkew = TimeSpan.FromMinutes(5);
  }
  }
  SharedAccessSignatureConstants　　你也可以直接引用我编译的DLL 文件，并在项目中引用它。



  using SharedAccessSignatureGenerator;
  　　调用方式：
  　　1）根据IoT Hub 共享访问策略生成安全令牌
  假设IoT Hub 共享访问策略连接串如下：



  HostName=<iot-hub-name>.azure-devices.cn;SharedAccessKeyName=<policy name>;SharedAccessKey=<key>
  　　调用方法：



  var sasBuilder = new SharedAccessSignatureBuilder()
  {
  KeyName = <policy name>,
  Key = <key>,
  Target = string.Format("{0}/devices", <iot-hub-name>),
  TimeToLive = TimeSpan.FromDays(Convert.ToDouble(ttlValue))
  };
  string sas = sasBuilder.ToSignature();
  　　输出示例：



  SharedAccessSignature sr=devpod.azure-devices.cn%2Fdevices&sig=eAtQg7Du%2FUBrBk9zELLpOwELyGSVuOH0qHv1iJ63xnc%3D&se=1478756374&skn=iothubowner
  　　2）根据设备的symmetric key生成安全令牌
  　　假设IoT Hub 设备的链接串如下：



  HostName=<iot-hub-name>.azure-devices.cn;DeviceId=<deviceId>;SharedAccessKey=<key>
  　　调用方法：



  var sasBuilder = new SharedAccessSignatureBuilder()
  {
  Key = <key>,
  Target = string.Format("{0}/devices/{1}", <iot-hub-name>, WebUtility.UrlEncode(<deviceId>)),
  TimeToLive = TimeSpan.FromDays(Convert.ToDouble(ttlValue))
  };
  string sas = sasBuilder.ToSignature();
  　　输出示例：



  SharedAccessSignature sr=devpod.azure-devices.cn%2Fdevices%2Fdevice001&sig=x6rceLUBASP99GU03LAX5w0YQ8gF05J6%2BYX5gJwKISQ%3D&se=1478756286
