华为交换机端口隔离配置

star870126

•
  　　请自行准备好华为交换机和电脑
  　　并且让你的电脑和交换机连接上

•

  　　组网需求

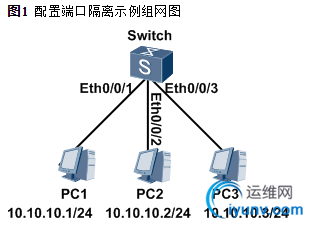

  　　如图1所示，要求PC1与PC2之间不能互相访问，PC1与PC3之间可以互相访问，PC2与PC3之间可以互相访问。




•

  　　配置端口隔离功能
  　　# 配置端口隔离模式为二层隔离三层互通。
  　　<Quidway> system-view
  　　[Quidway] port-isolate mode l2

•

  　　# 配置Ethernet0/0/1的端口隔离功能。
  　　<Quidway> system-view
  　　[Quidway] interface ethernet 0/0/1
  　　[Quidway-Ethernet0/0/1] port-isolate enable group 1
  　　[Quidway-Ethernet0/0/1] quit

•

  　　# 配置Ethernet0/0/2的端口隔离功能。
  　　<Quidway> system-view
  　　[Quidway] interface ethernet 0/0/2
  　　[Quidway-Ethernet0/0/2] port-isolate enable group 1
  　　[Quidway-Ethernet0/0/2] quit

•

  　　ethernet 0/0/3 无需加入端口隔离组，处于隔离组的各个端口间不能通信

•

  　　查看当前配置
  　　disp cur
  　　#
  　　sysname Quidway
  　　#
  　　interface Ethernet0/0/1
  　　port-isolate enable group 1
  　　#
  　　interface Ethernet0/0/2
  　　port-isolate enable group 1
  　　#
  　　interface Ethernet0/0/3
  　　#
  　　return

•
  8
  　　验证配置结果：
  　　PC1和PC2不能互相ping通。
  　　PC1和PC3可以互相ping通。
  　　PC2和PC3可以互相ping通。
