Linux中iscsi

zjp0633

　　iSCSI( Internet Small Computer System Interface 互联网小型计算机系统接口)是由IBM 下属的两大研发机构一一加利福尼亚AImaden和以色列Haifa研究中心共同开发的，是一个供硬件设备使用的、可在IP协议上层运行的SCSI指令集，是一种开放的基于IP协议的工业技术标准。该协议可以用TCP/IP对SCSI指令进行封装，使得这些指令能够通过基于P网络进行传输，从而实现SCSI 和TCP/IP协议的连接。对于局域网环境中的用户来说，采用该标准只需要不多的投资就可以方便、快捷地对信息和数据进行交互式传输及管理。

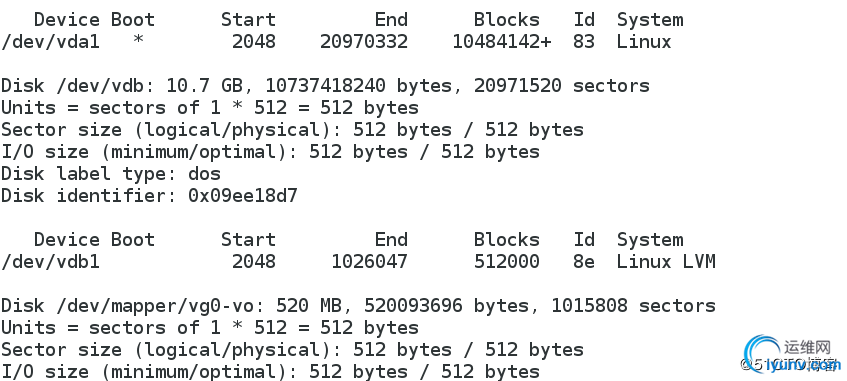

[root@server ~]# fdisk -l
Disk /dev/vdb: 10.7 GB, 10737418240 bytes, 20971520 sectors
　　[root@server ~]# fdisk /dev/vdb  #新建分区
Command (m for help): n
Last sector, +sectors or +size{K,M,G} (2048-20971519, default 20971519): +5G
Command (m for help): wq
[root@server ~]# partprobe


[root@server ~]# yum install targetcli

[root@server ~]# systemctl start target

[root@server ~]# targetcli

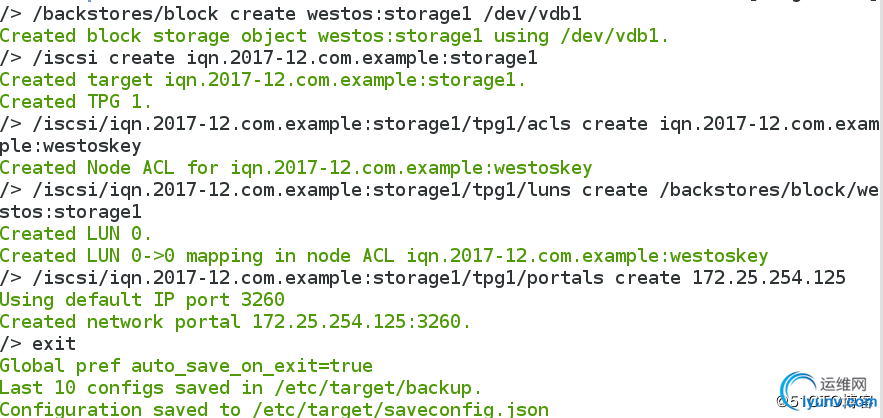

/> /backstores/block create westos:storage1 /dev/vdb1  #/dev/vdb1在软件里起的名字叫 westos:storage1
Created block storage object westos:storage1 using /dev/vdb1.
/> /iscsi create iqn.2017-12.com.example:storage1 #起的设备的名字storage1
Created target iqn.2017-12.com.example:storage1.   #iqn：全局唯一名称标示
Created TPG 1.
/> /iscsi/iqn.2017-12.com.example:storage1/tpg1/acls create iqn.2017-12.com.example:westoskey   #生成key
Created Node ACL for iqn.2017-12.com.example:westoskey
/> /iscsi/iqn.2017-12.com.example:storage1/tpg1/luns create /backstores/block/westos:storage1   #key和设备关联
Created LUN 0.
Created LUN 0->0 mapping in node ACL iqn.2017-12.com.example:westoskey
/> iscsi/iqn.2017-12.com.example:storage1/tpg1/portals create 172.25.254.125 # ip开机启动，设备识别
Using default IP port 3260
Created network portal 172.25.254.125:3260. #打开此ip端口
/> exit
Global pref auto_save_on_exit=true
Last 10 configs saved in /etc/target/backup.  #文件
Configuration saved to /etc/target/saveconfig.json  #所写内容保存在此文件

[root@server ~]# firewall-cmd --permanent --add-port=3260/tcp  #开启端口
success
[root@server ~]# firewall-cmd --reload
success

[root@server ~]# cat /etc/target/saveconfig.json  #targetcli中所写内容

客户端：

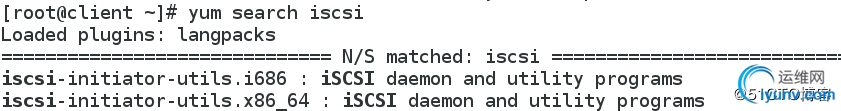

[root@client ~]# yum search iscsi
iscsi-initiator-utils.x86_64

[root@client ~]# yum install iscsi-initiator-utils.x86_64

[root@client ~]# systemctl start iscsi

[root@client ~]# vim /etc/iscsi/initiatorname.iscsi  #key文件
InitiatorName=iqn.2017-12.com.example:westoskey


[root@client ~]# systemctl restart iscsi #重启

[root@client ~]# iscsiadm -m discovery -t st -p 172.25.254.125
172.25.254.125:3260,1 iqn.2017-12.com.example:storage1
m：动作  t:type  p:ip   #发现设备

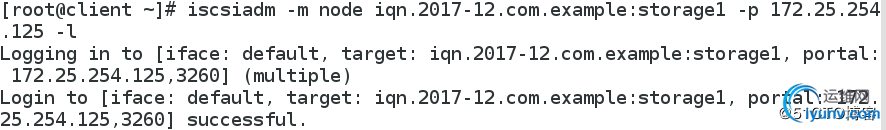

[root@client ~]# iscsiadm -m node -T iqn.2017-12.com.example:storage1 -p 172.25.254.125 -l
Logging in to [iface: default, target: iqn.2017-12.com.example:storage1, portal: 172.25.254.125,3260] (multiple)
Login to [iface: default, target: iqn.2017-12.com.example:storage1, portal: 172.25.254.125,3260] successful.
node:节点 T：共享的设备的名字 l：登陆

[root@client ~]# fdisk -l

　　Disk /dev/sda: 5368 MB, 5368709120 bytes, 10485760 sectors  #共享的磁盘/dev/sda


[root@client ~]# fdisk /dev/sda #投入使用
Command (m for help): n
Using default response p
Partition number (1-4, default 1):
First sector (8192-10485759, default 8192):
Using default value 8192
Last sector, +sectors or +size{K,M,G} (8192-10485759, default 10485759):

[root@client ~]# partprobe  #同步分区表

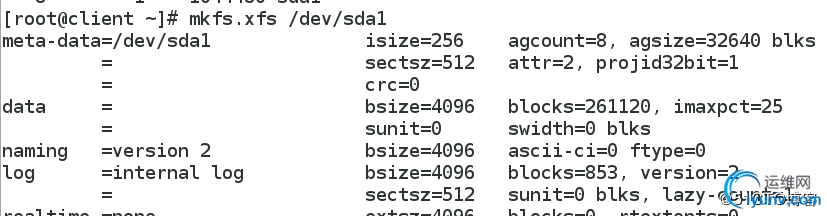

[root@client ~]# mkfs.xfs /dev/sda1  #格式化文件系统

[root@client ~]# mount /dev/sda1 /mnt/ #挂载

[root@client mnt]# touch file  #投入使用 创建的文件保存在服务端的/dev/vdb1

[root@client ~]# blkid  #查看投入使用的分区
/dev/vda1: UUID="9bf6b9f7-92ad-441b-848e-0257cbb883d1" TYPE="xfs"
/dev/vdb1: UUID="SIaPf4-OdHu-OzAW-NlQG-vZ3D-X8ZO-1FK3Ih" TYPE="LVM2_member"
/dev/mapper/vg0-vo: UUID="12294be2-bdad-4817-b162-038e22313d9f" TYPE="ext4"
/dev/sda1: UUID="0a645fd3-f948-49a6-896e-c2892d66fe82" TYPE="xfs"

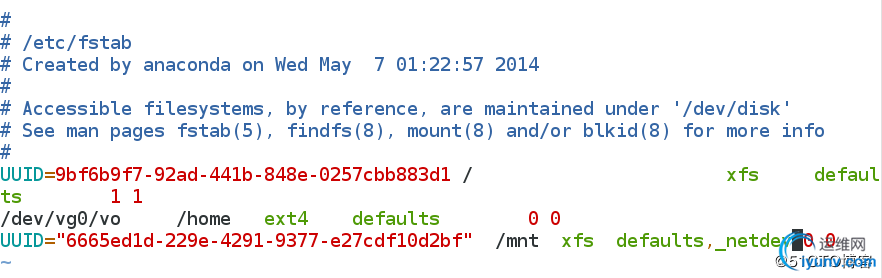

[root@client ~]# vim /etc/fstab   #分区永久挂载写入配置文件
　　UUID="0a645fd3-f948-49a6-896e-c2892d66fe82" /mnt   xfs   defaults,_netdev  0  0
#_netdev告诉系统它不是真正的物理设备，而是网络虚拟设备
#写上UUID以免发生名称偏移。启动时，让网络先激活在读取设备文件


　　[root@client ~]# poweroff  #强制断电
[root@foundation25 ~]# rht-vmctl start desktop
Starting desktop.
[root@foundation25 ~]# rht-vmctl view desktop

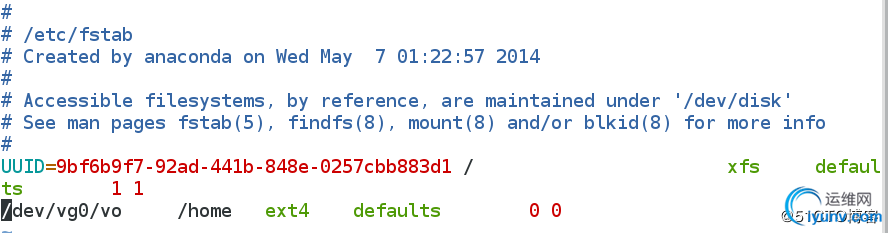

　　[root@client ~]# vim /etc/fstab #删除挂载信息


　　[root@client ~]# umount /mnt/ #卸载

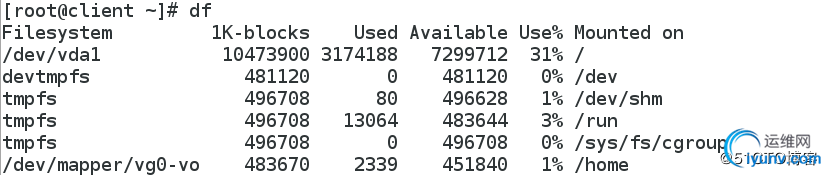

[root@client ~]# df

[root@client ~]# yum install tree  #安装

[root@client ~]# tree /var/lib/iscsi #树形显示 iscsi的内容

[root@client ~]# iscsiadm -m node -T iqn.2017-12.com.example:storage1 -p 172.25.254.125 -u  #退出 重启服务设备又回来了

fdisk -l #查看分区信息


[root@client ~]# systemctl restart iscsi #重启服务

fdisk -l #查看分区信息
/dev/sda1  又回来了

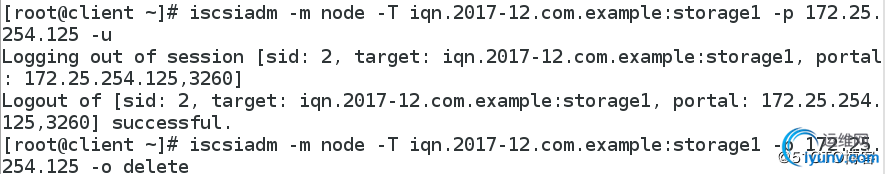

[root@client ~]# iscsiadm -m node -T iqn.2017-12.com.example:storage1 -p 172.25.254.125 -u  #退出
　　[root@client ~]# iscsiadm -m node -T iqn.2017-12.com.example:storage1 -p 172.25.254.125 -o delete  #删除

[root@client ~]# systemctl restart iscsi #重启服务

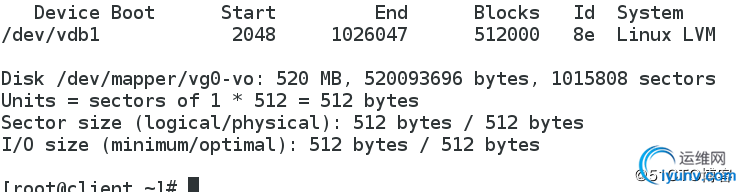

[root@client ~]# fdisk -l  #退出再删除后，网络设备消失

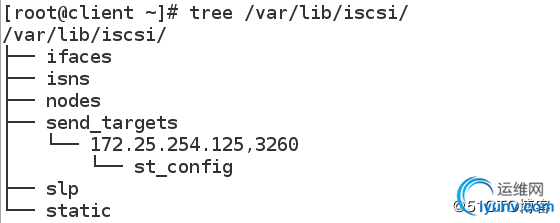

[root@client ~]# tree /var/lib/iscsi/ #用树形图查看/var/lib/iscsi/无数据
/var/lib/iscsi/
|-- ifaces
|-- isns
|-- nodes
|-- send_targets
|   -- 172.25.254.125,3260<br/>|-- st_config
|-- slp
`-- static

　　服务端不想共享：

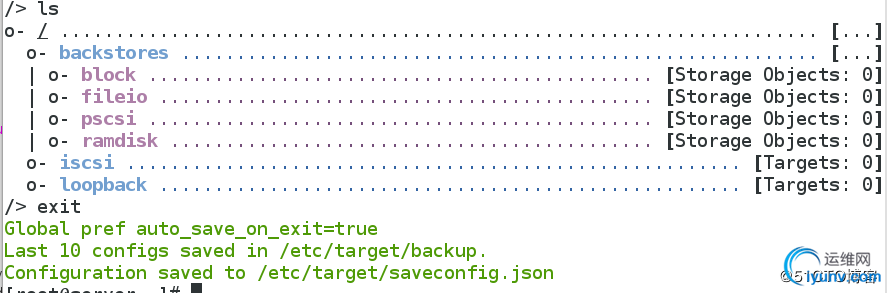

[root@server ~]# targetcli
/> clearconfig confirm=true
All configuration cleared   #清除共享信息

[root@server ~]# fdisk /dev/vdb
Command (m for help): d  #删除分区
wq



一般分区采用lvm分区，解决设备不够用问题

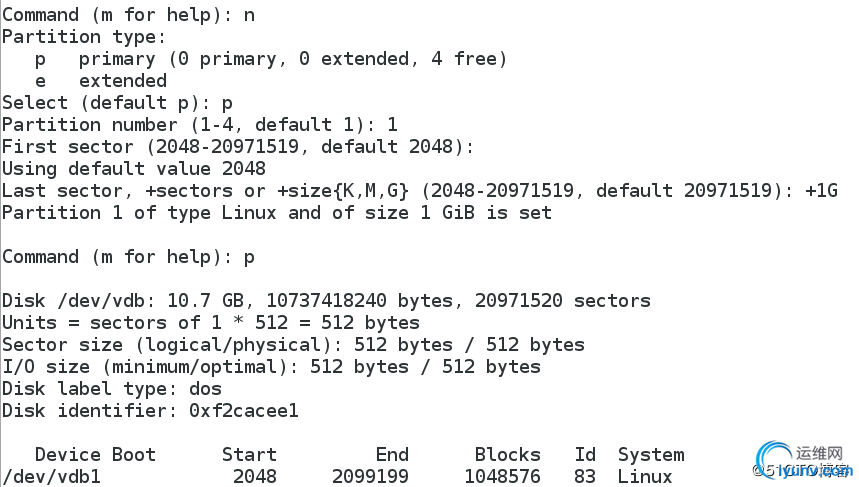

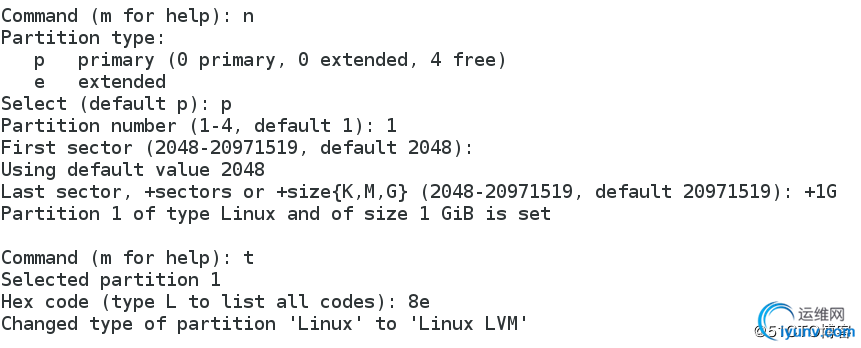

　　[root@server ~]# fdisk /dev/vdb
Command (m for help): t
Selected partition 1
Hex code (type L to list all codes):
Hex code (type L to list all codes): 8e
Changed type of partition 'Linux' to 'Linux LVM'
　　Command (m for help): p
Device Boot      Start         End      Blocks   Id  System
/dev/vdb1            2048     2099199     1048576   8e  Linux LVM
[root@server ~]# partprobe

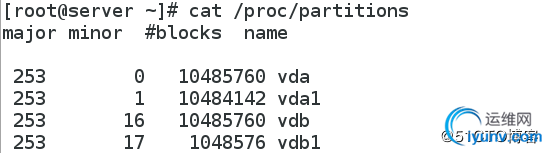

[root@server ~]# cat /proc/partitions
major minor  #blocks  name
253       17    1048576 vdb1




[root@server ~]# pvcreate /dev/vdb1  #/dev/vdb1创建物理卷

[root@server ~]# vgcreate iscsi_vg /dev/vdb1   #为/dev/vdb1创建物理卷组，名字叫iscsi_vg

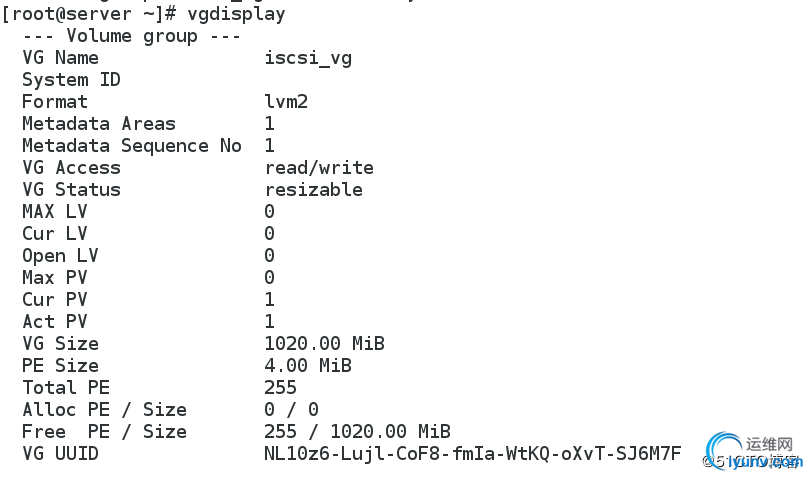

[root@server ~]# vgdisplay  #卷组展示，查看有多少物理单元，有255个
Total PE              255

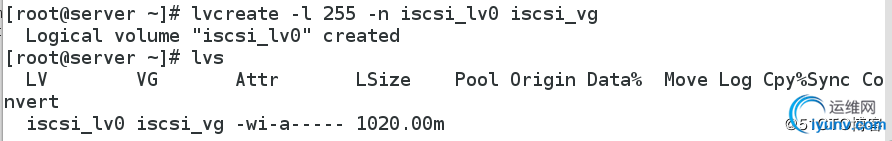

[root@server ~]# lvcreate -l 255 -n iscsi_lv0 iscsi_vg  #逻辑卷iscsi_lv0的大小为255个物理扩展单元
　　[root@server ~]# lvs
LV        VG       Attr       LSize    Pool Origin Data%  Move Log Cpy%Sync Convert
iscsi_lv0 iscsi_vg -wi-a----- 1020.00m

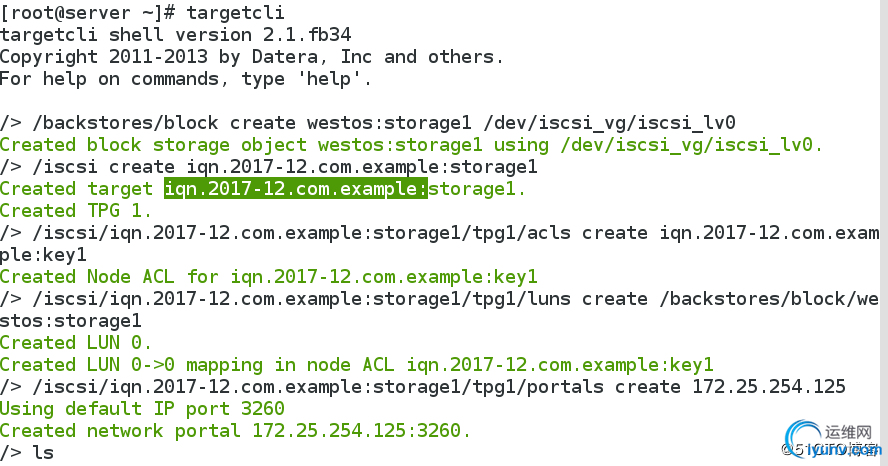

[root@server ~]# targetcli
/> /backstores/block create westos:storage1 /dev/iscsi_vg/iscsi_lv0
Created block storage object westos:storage1 using /dev/iscsi_vg/iscsi_lv0.
/> /iscsi create iqn.2017-12.com.example:storage1
Created target iqn.2017-12.com.example:storage1.
Created TPG 1.
/> /iscsi/iqn.2017-12.com.example:storage1/tpg1/acls create iqn.2017-12.com.example:key1
Created Node ACL for iqn.2017-12.com.example:key1
/> /iscsi/iqn.2017-12.com.example:storage1/tpg1/luns create /backstores/block/westos:storage1
Created LUN 0.
Created LUN 0->0 mapping in node ACL iqn.2017-12.com.example:key1
/> /iscsi/iqn.2017-12.com.example:storage1/tpg1/portals create 172.25.254.125
Using default IP port 3260
Created network portal 172.25.254.125:3260.

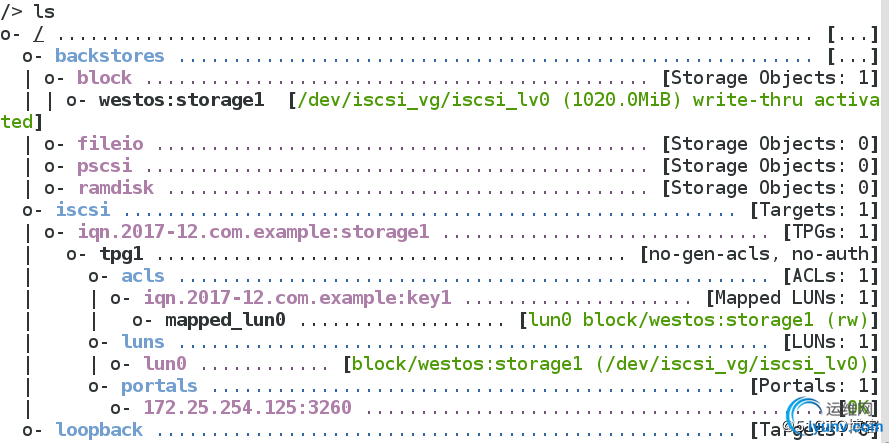

/> ls
o- / ......................................... [...]
o- backstores .............................. [...]
| o- block .................. [Storage Objects: 1]
| | o- westos:storage1  [/dev/iscsi_vg/iscsi_lv0 (1020.0MiB) write-thru activated]
| o- fileio ................. [Storage Objects: 0]
| o- pscsi .................. [Storage Objects: 0]
| o- ramdisk ................ [Storage Objects: 0]
o- iscsi ............................ [Targets: 1]
| o- iqn.2017-12.com.example:storage1 .. [TPGs: 1]
|   o- tpg1 ............... [no-gen-acls, no-auth]
|     o- acls .......................... [ACLs: 1]
|     | o- iqn.2017-12.com.example:key1  [Mapped LUNs: 1]
|     |   o- mapped_lun0  [lun0 block/westos:storage1 (rw)]
|     o- luns .......................... [LUNs: 1]
|     | o- lun0  [block/westos:storage1 (/dev/iscsi_vg/iscsi_lv0)]
|     o- portals .................... [Portals: 1]
|       o- 172.25.254.125:3260 .............. [OK]
o- loopback ......................... [Targets: 0]
/> exit
Global pref auto_save_on_exit=true
Last 10 configs saved in /etc/target/backup.
Configuration saved to /etc/target/saveconfig.json


客户端：

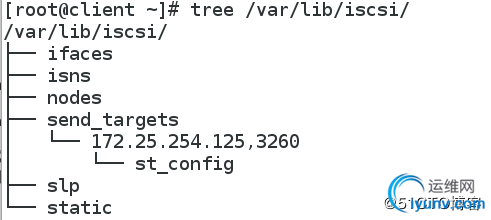

[root@client ~]# tree /var/lib/iscsi/
/var/lib/iscsi/
|-- ifaces
|-- isns
|-- nodes
|-- send_targets
|   -- 172.25.254.125,3260<br/>|-- st_config
|-- slp
`-- static

[root@client ~]# vim /etc/iscsi/initiatorname.iscsi


[root@client ~]# systemctl restart iscsi

[root@client ~]# iscsiadm -m discovery -t st -p 172.25.254.125
[root@client ~]# iscsiadm -m node -T iqn.2017-12.com.example:storage1 -p 172.25.254.125 -l
iscsiadm: initiator reported error (24 - iSCSI login failed due to authorization failure)
iscsiadm: Could not log into all portals   #当登陆不成功时，解决方法如下：

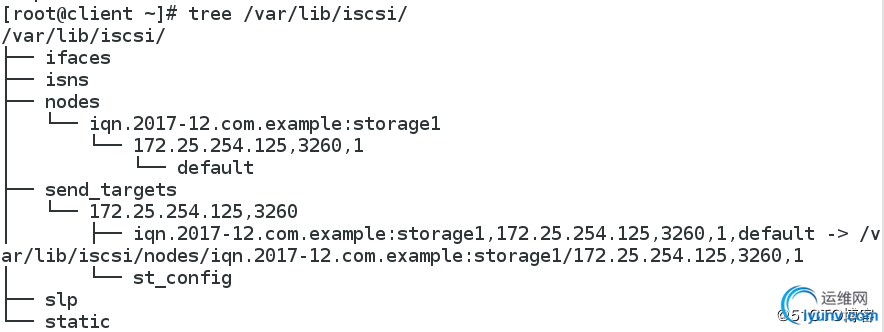

[root@client ~]# tree /var/lib/iscsi/  #查看树形图，登陆信息已被记录，需要删除，在重新生成
/var/lib/iscsi/
|-- ifaces
|-- isns
|-- nodes
|   -- iqn.2017-12.com.example:storage1<br/>|-- 172.25.254.125,3260,1
|           -- default<br/>|-- send_targets<br/>|-- 172.25.254.125,3260
|       |-- iqn.2017-12.com.example:storage1,172.25.254.125,3260,1,default -> /var/lib/iscsi/nodes/iqn.2017-12.com.example:storage1/172.25.254.125,3260,1
|       -- st_config<br/>|-- slp<br/>-- static

　　[root@client ~]# rm -fr /var/lib/iscsi/nodes/*
[root@client ~]# rm -fr /var/lib/iscsi/send_targets
[root@client ~]# tree /var/lib/iscsi//var/lib/iscsi/
|-- ifaces
|-- isns
|-- nodes
|-- slp
`-- static
　　[root@client ~]# systemctl restart iscsid.service   #当删除tree中内容时，要重启主目录
[root@client ~]# systemctl restart iscsi  #重启子目录

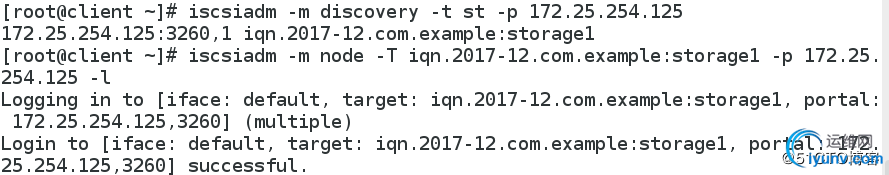

[root@client ~]# iscsiadm -m discovery -t st -p 172.25.254.125  #发现设备
172.25.254.125:3260,1 iqn.2017-12.com.example:storage1
[root@client ~]# iscsiadm -m node -T iqn.2017-12.com.example:storage1 -p 172.25.254.125 -l  #登陆
Login to [iface: default, target: iqn.2017-12.com.example:storage1, portal: 172.25.254.125,3260] successful. #成功

　　服务端
当分区不够用时，新建分区

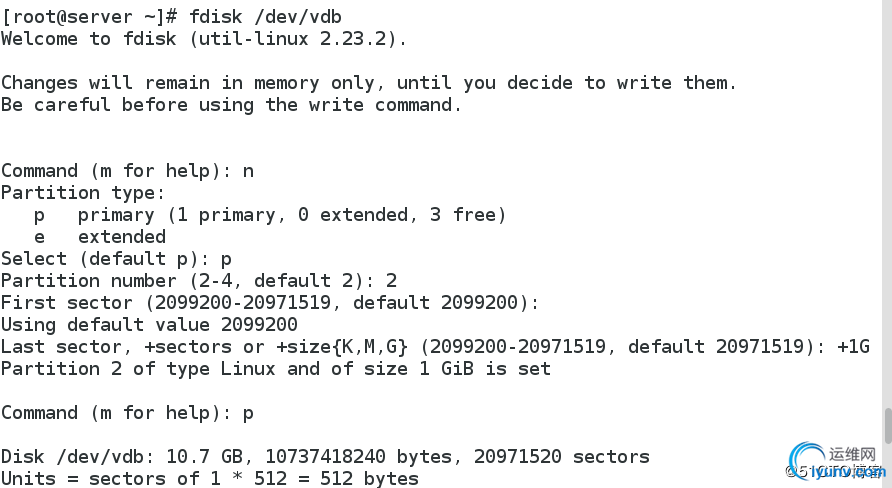

[root@server ~]# fdisk /dev/vdb
Command (m for help): n
Last sector, +sectors or +size{K,M,G} (2099200-20971519, default 20971519): +1G
Partition 2 of type Linux and of size 1 GiB is set

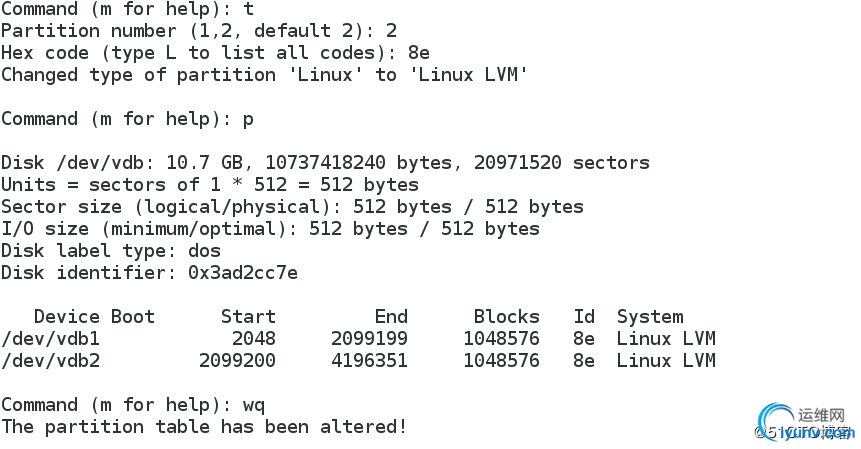

Command (m for help): t
Partition number (1,2, default 2): 2
Hex code (type L to list all codes): 8e
Changed type of partition 'Linux' to 'Linux LVM'
Command (m for help): wq


[root@server ~]# partprobe

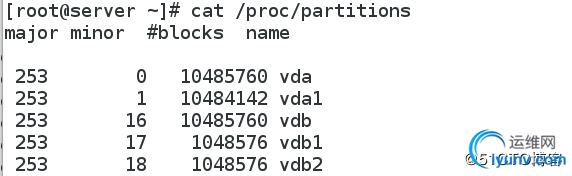

[root@server ~]# cat /proc/partitions

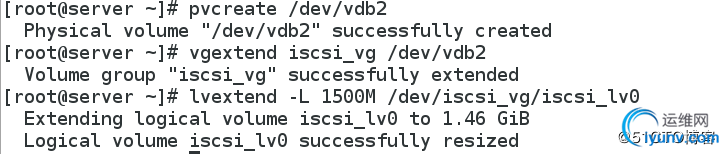

[root@server ~]# pvcreate /dev/vdb2
[root@server ~]# vgextend iscsi_vg /dev/vdb2
Volume group &quot;iscsi_vg&quot; successfully extended
[root@server ~]# lvextend -L 1500M /dev/iscsi_vg/iscsi_lv0

[root@server ~]# lvs
LV        VG       Attr       LSize Pool Origin Data%  Move Log Cpy%Sync Convert
iscsi_lv0 iscsi_vg -wi-ao---- 1.46g

[root@client ~]# fdisk -l  #看出还是原来的分区大小
退出后在登陆才能更新

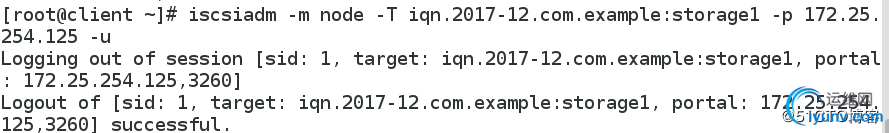

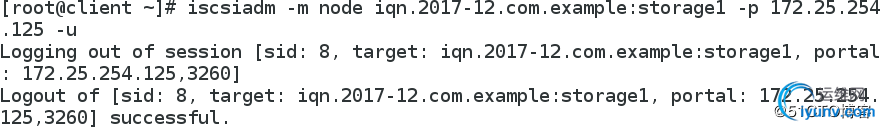

　　[root@client ~]# iscsiadm -m node -T iqn.2017-12.com.example:storage1 -p 172.25.254.125 -u  #退出，再登陆，才能更新新的分区大小
Logging out of session [sid: 3, target: iqn.2017-12.com.example:storage1, portal: 172.25.254.125,3260]
Logout of [sid: 3, target: iqn.2017-12.com.example:storage1, portal: 172.25.254.125,3260] successful.

[root@client ~]# iscsiadm -m discovery -t st -p 172.25.254.125  #发现设备
172.25.254.125:3260,1 iqn.2017-12.com.example:storage1
[root@client ~]# iscsiadm -m node -T iqn.2017-12.com.example:storage1 -p 172.25.254.125 -l  #登陆

　　[root@client ~]# fdisk -l  #可以看出服务端磁盘增大后客户端更新了
