***S 2012 高级图表类型 -- 并排圆饼图
　　并排圆饼图可以实现在一个图表外框中同时出现三个圆饼图，各表示不同数值的比率，但是，彼此要共享同样的图例（也就是同色标示同样的项目）。这用到了许多图表区域的高级技术。
　　步骤1：
　　在数据集中，提供了销售金额、销售数量以及产品总成本三项指标，请先利用之前介绍的技巧，设计出销售金额的圆饼图。
　　步骤2：

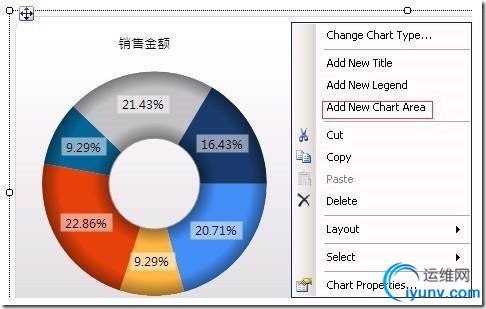

　　请单击“Add New Chart Area”。

　　步骤3：
　　此时，你会发现结果好像不如预期，因为把它变成上下两部分，因此旧的图表被压缩成不成比例。
　　步骤4：
　　没关系，这只要做一些调整就可以了。请先把整个图表画面调整成长宽约一比三的横条状。鼠标点在第一个图表区域（原始图表），此时，在属性窗口中，将CustomPosition里的Enable设为True。并将里面的Height、Left、Top以及Width分别调整为85、3、5以及30。请注意这四个属性都是指百分比。

　　步骤5：
　　设置完成之后，可看到如图的效果，请以相同的方式，设置第二个图表区，只不过将Left设为35（其余属性设置值同上），同时也请加入第三个图表区，将Left设为67（其余属性设置值同上）。
　　步骤6：
　　在设置面板中，加入销售数量以及产品总成本另外两个字段。此时，你可能会觉得奇怪，因为加入之后，除了图例加倍之外，刚才加入的两个图表区域仍旧是空空如也。

　　步骤7：

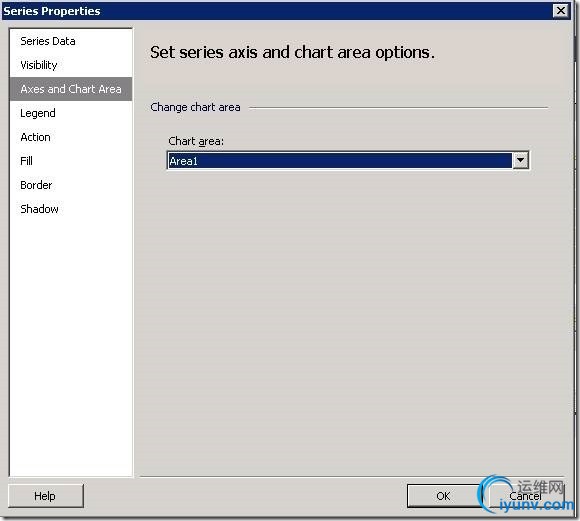

　　此时，请右击“销售数量”字段，切换至“Axes and Chart Area”，将下拉式菜单切换至第二个图表区“Area1”，此时，就会看到第二个图表区域中出现了圆饼图。

　　步骤8：

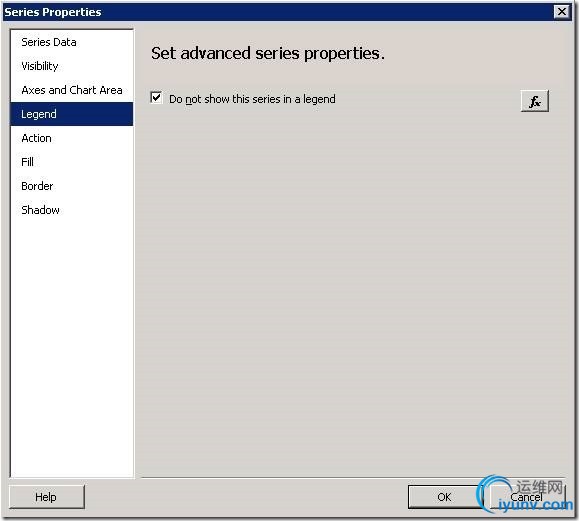

　　可是这个圆饼图还是有自己的图例，为了解决这个问题，请切换至“Legend”分页，勾选“Do not show this series in a legend”。如此一来，这个图表就会与第一个图形共享图例。

　　步骤9：

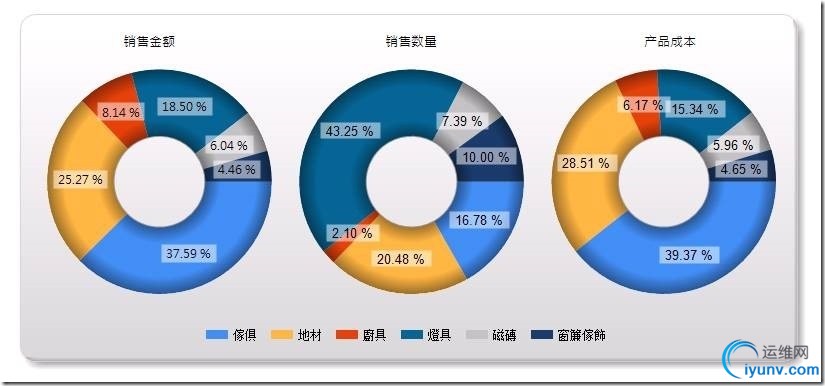

　　以此类推，设置第三个图表区域，同时将新产生的两个圆饼图调整成与第一个圆饼有相同的外观，并为每个图表加入对应的图表标题。最后，请将第一个图表的图例自定义文本设为产品大类，即可产生如图的并排圆饼图。这种模式在仪表板中显示有助于决策者比较三种指标分布的差异。
