华为DHCP配置以及DHCP中继

hq8501

　　华为  dhcp及中继
　　配置：



　　思路：
　　1、配置 DHCP 客户端
　　确保每个 PC 为 自动获取IP地址的方式；
　　2、配置 SW1
　　# 创建 VLAN 10 , 20
　　# 将相关的端口，放入到对应的 VLAN ；
　　# 配置交换机之间的互联链路 - Trunk ；
　　3、配置 SW2
　　# 创建 VLAN 10 , 20 ,30，40
　　# 将相关的端口，放入到对应的 VLAN ；
　　# 配置交换机之间的互联链路 - Trunk ；
　　# 将 SW2 配置为 每个 VLAN 的网关
　　&开启路由功能
　　&配置每个VLAN对应的 SVI ；
　　&配置与 R1 的互联网段为三层端口
　　4、配置 R1 的相关接口地址；
　　5、配置R1： DHCP 服务器相关参数：
　　#创建 DHCP 地址池
　　-vlan 10
　　-vlan 20
　　-vlan 30
　　#开启 DHCP 服务
　　7、在 SW2 上的 SVI 下配置 DHCP 中继：

　　interface vlan 10 --->dhcp select>
　　dhcp>
　　interface vlan 20 --->dhcp select>
　　dhcp>
　　interface vlan 30---> dhcp select>
　　dhcp>　　步骤：

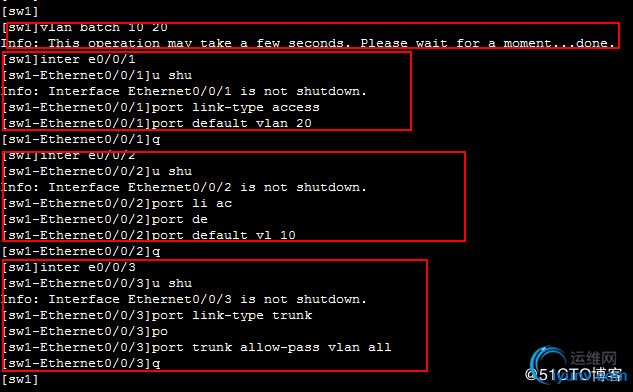

　　1.SW1：创建vlan10 20
　　将e0/0/2 e0/0/1 分别加入VLAN10   VLAN 20
　　将e0/0/3 配置为trunk模式



　　2.SW2： 创建vlan10 20 30 40
　　将e0/0/1加入VLAN30
　　e0/0/2为trunk模式（sw2为三层交换机）
　　e0/0/1加入vlan30    g0/0/3加入vlan 40

　　vlan10 网关：192.168.10.254 255.255.255.0
　　vlan20网关：192.168.20.254 255.255.255.0
　　vlan30网关：192.168.20.254 255.255.255.0
　　vlan40 的ip：192.168.88.66 255.255.255.0

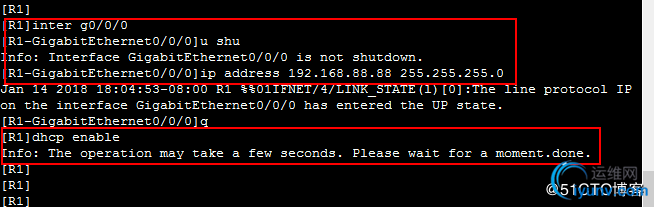

　　3.配置R1     配置g0/0/0的ip：192.168.88.88 255.255.255.0
　　开启dhcp功能

　　创建地址池：
　　1.     ip pool vlan10
　　network 192.168.10.0 mask 255.255.255.0
　　gateway-list 192.168.10.254
　　dns-list 1.1.1.1
　　lesae day 3
　　2.     ip pool vlan20
　　network 192.168.20.0 mask 255.255.255.0
　　gateway-list 192.168.10.254
　　dns-list 1.1.1.1
　　lesae day 3
　　3.     ip pool vlan30
　　network 192.168.30.0 mask 255.255.255.0
　　gateway-list 192.168.10.254
　　dns-list 1.1.1.1
　　lesae day 3



　　在g0/0/0接口 配置：
　　dhcp select global

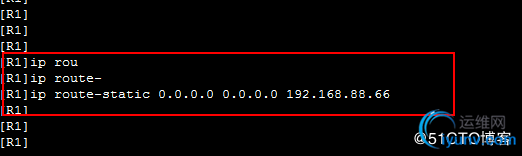

　　4.开启路由功能：
　　ip route-static 0.0.0.0 0.0.0.0 192.168.88.66

　　4.在 SW2 上的 SVI 下配置 DHCP 中继：
　　先开启dhcp功能

　　interface vlan 10 --->dhcp select>
　　dhcp>
　　interface vlan 20 --->dhcp select>
　　dhcp>
　　interface vlan 30---> dhcp select>
　　dhcp>

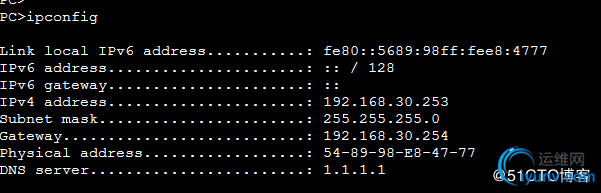

　　5.在pc机上查看配置  并可相互ping通
　　pc1：



　　pc2：

　　pc3：



　　各pc机之间皆可ping通
