zabbix上华为交换机snmp OID查询温度信息配置

hncys

　　SNMP（Simple Network Management Protocol简单网络管理）协议 是现在网络管理系统（NMS）监控网络设备状态的协议，是现在网管事实上的标准，如果网络设备不支持SNMP协议的话，那就好花费大量的精力来说服NMS厂商来支持你的设备，这样得不偿失。
　　SNMP支持的操作和操作方法很简单的（当然协议本身还是不简单的）。
　　SNMP的操作：GET ，GETNEXT, SET, TRAP
　　SNMP将被管理对象用一个树来组织，被管理对象用OID表示（看不懂的童鞋先去看看Google百度一下snmp），通过snmp操作oid即可得到网络管理的数据。
　　oid长这样“.1.3.6.1.2.1.1.2.0”  子树 1 -> 3 -> 6 -> 1 -> 2 -> 1 -> 1 -> 2

　　ZABBIX上有强大的模版，能够根据自动发规则查询到网络设备的snmp信息，生成监控项、触发器和图表。比如目前流行的华为系列的有s5700交换机模版，适用于大部分华为交换机通用，如下所示：

　　但是，某些交换机，型号比较老，再加上snmp oid不是通用的，或者没有相关信息，这时需要自己手动查询进行配置。
　　在zabbix上，一般使用snmpwalk命令进行。

一、能够在官网查询到交换机的软件和硬件
　　进入华为官网的技术支持- 企业业务 |-信息查询助手按照交换机的型号和软件版本进行查询mib。
　　网址为http://support.huawei.com/onlinetoolsweb/infoM/index.do?lang=zh&domain=1
　　本次查询以华为交换机5700任意版本为例，查询字段为temperature，结果如下：

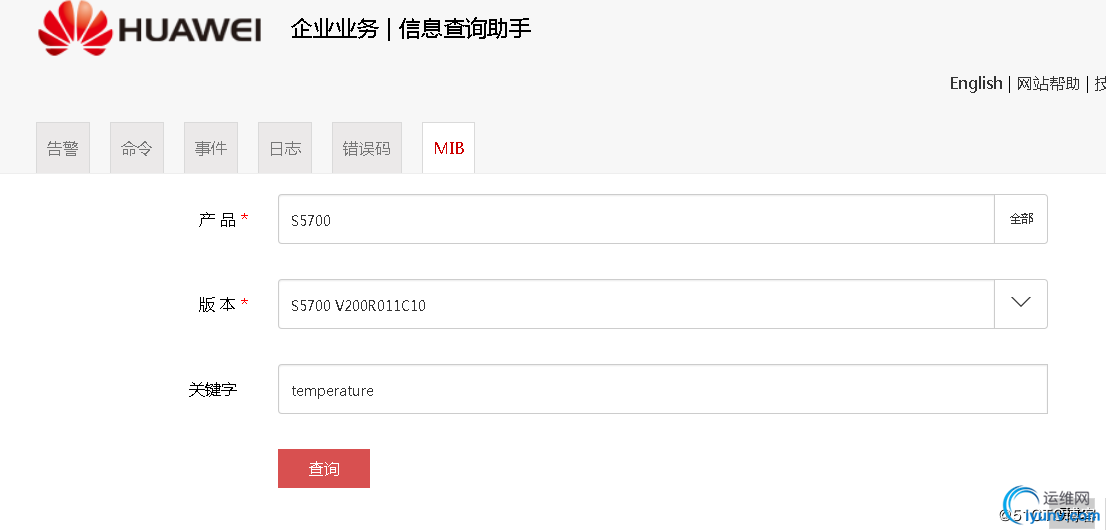

　　（图：查询示意）

　　（图：查询到相关信息）
　　我门需要查询的是能够直接显示交换机温度信息的

　　已经确定了oid值的信息后，我们需要在zabbix上使用snmpwalk程序查询oid值，看能是否能够返回数值，如果可以，则证明oid正确。
　　snmpwalk的命名为
　　

snmpwalk -v 2c -c xxxx(snmp团体名） xx.xx.xx.xx(主机ip地址） .1.3.6.1.4.1.2011.5.25.31.1.1.1.1.11.67108873（oid）　　

　　查询的结果如下：

　　返回整数字符值，38，代表当前温度38度。

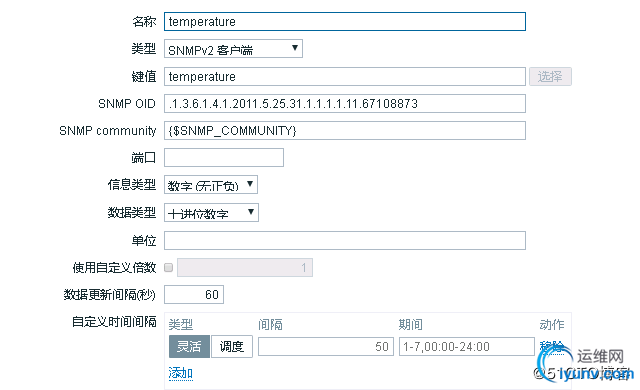

　　一旦确定了oid,就可以直接配置监控项键值。参考配置如下图所示：

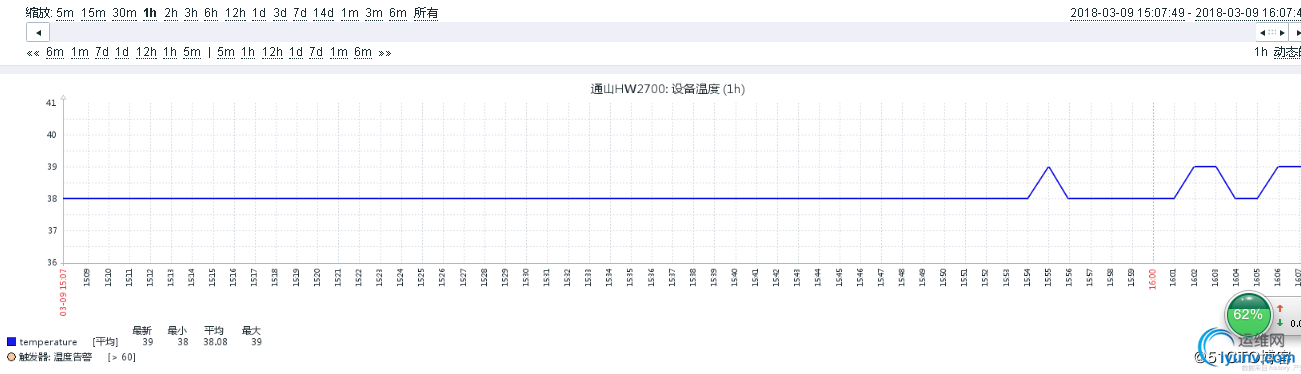

　　监测到的温度图表如下图所示：

二、查询不到交换机的软件和硬件信息
　　有时候，交换机的设备较老，或者是停止生命周期停产了，无法在官网查询到正确的oid信息。
　　但是在华为官网，能够搜寻到以前版本的oid信息，如下图所示：

　　我们只要按照oid的大概范围 1.3.6.1.4.1.2011.5.25.31.1.1.1.1.11进行查询，确定能够有整数返回值的，就能确定详细的oid
　　命令格式如下：
　　

snmpwalk -v 2c -c xxxx(snmp团体名） xx.xx.xx.xx(主机ip地址） .1.3.6.1.4.1.2011.5.25.31.1.1.1.1.11（oid）　　

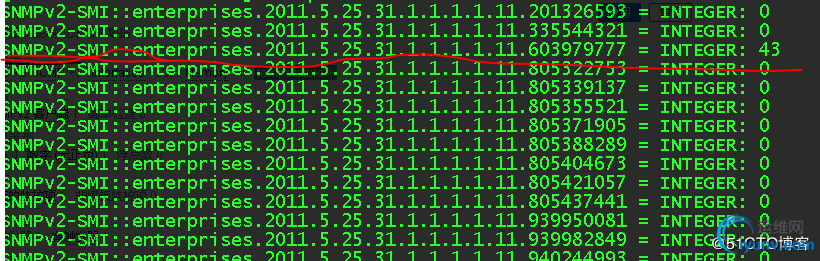

　　得到的输出结果如下图所示：

　　基本上就能确定该交换机的关于温度的oid具体值为
　　1.3.6.1.4.1.2011.5.25.31.1.1.1.1.11.603979777
　　再确定完成后，我们按照该值添加监控项，如下图所示：

　　说明：
　　1、原有监控模版带有temperature，键值也为temperature，我更改为enterprises
　　2、键值应该可以随便设定
　　完成监控项后，添加图形

　　最后生成的图形如下图所示：

　　为了验证效果，最后登录交换机，查看温度。
　　如下所示：

　　证实，监控效果正确
