HCNP学习笔记之OSPF协议原理及配置5-LSA分析

pikhmj

前面，已经介绍了邻接关系的建立和LSDB的同步。通过同步过程的介绍，我们可以了解LSDB的同步是通过交互LSA实现的。   不同角色的路由器发出的LSA的内容是不同的，本文将介绍LSA报文的结构和种类，进而可以帮助我们分析路由的计算和生成过程。

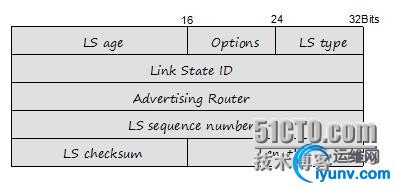

1 LSA报头（很重要）
LSA报头中的内容构成了LSDB的主要内容。

除Hello报文外，其它的OSPF报文都携带LSA信息。
LS age： 此字段表示LSA已经生存的时间，越小越新，单位是秒。3600秒老化，1800秒刷新。
LS type： 此字段标识了LSA的格式和功能。常用的LSA类型有五种。决定了link state id的生成。
Link State ID： 此字段是该LSA所描述的那部分链路的标识。例如Router ID等。链路标识，不同lsa不同。
Advertising Router： 此字段是产生此LSA的路由器的Router ID。
LS sequence number： 此字段用于检测旧的和重复的LSA。每变化一次+1，越大越新。
LS type，Link State ID和Advertising Router的组合共同标识一条LSA。
OSPF协议根据LS age和LS sequence number判断LSA的新旧。

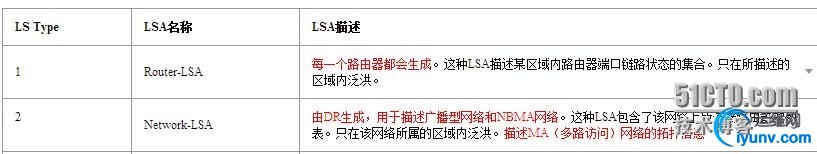

2 LSA的类型（很重要，帮助分析路由的生成过程）

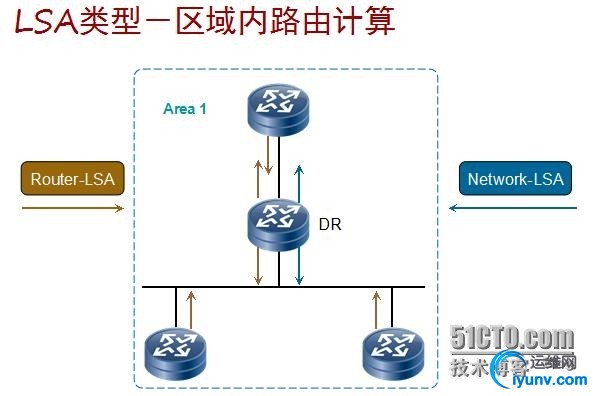

a.域内路由(router-Lsa network-las),在所属区域内传递

注：每台路由器都会向外发布Router-LSA。 只有DR向外发布Network-LSA。不会跨域传递。

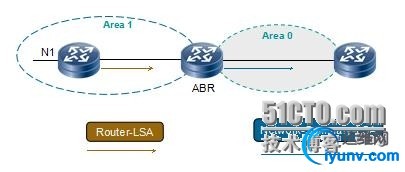

b.区间路由（Network-Summary-LSA）用于计算区域间路由信息。这类LSA描述的是精简的路由信息，而不是详细的链路状态信息。只在骨干区域和非骨干区域间传递。默认路由也可以通过Network-Summary-LSA发布。

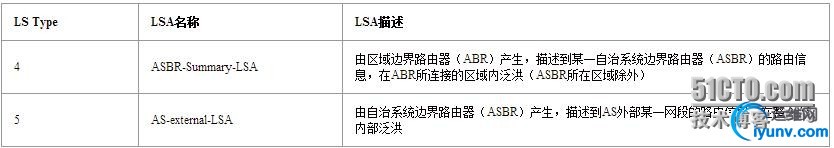

c AS 外部路由

ASBR使用第五类LSA描述外部路由，这些第五类LSA在整个AS内部泛洪。
当ABR向其它区域通告所接收到的第五类LSA时，同时为该区域生成一条第四类LSA描述如何到达ASBR。
第四类LSA只能在一个区域内泛洪，第五类LSA每泛洪到一个区域，相关的ABR就要为该区域重新生成一条新的第四类LSA。

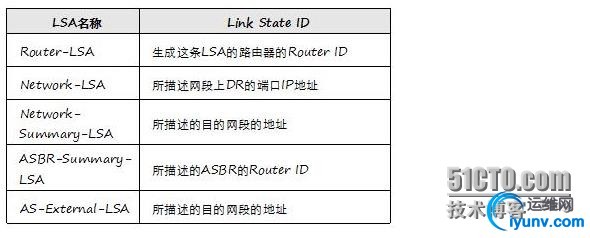

3 不同的Link state id值（重要，查看和分析LSDB时用到）
