HCNP学习笔记之OSPF协议原理及配置4-邻接关系的建立和LSDB同步

pikhmj

进入ExStart状态后，广播和NBMA型网络要等待4倍的Hello时间，确定DR和BDR。然后建立邻接关系，并交互链路状态通告，以使用LSDB达到一致，进而完成路由表的计算和生成。
1 状态的变化

ExStart：主从关系是在此状态下形成的(router ID大的为主)。确定主从关系目的是确定DD交换过程中的序列号（LS Sequence Number,后面会有介绍），以保证DD包传输的可靠性，初始DD序列号是在此状态下决定的。邻居状态变成此状态以后，路由器开始向邻居发送DD报文。在此状态下发送的DD报文不包含链路状态描述，只是确定主从关系。
Exchange：此状态下路由器相互发送包含链路状态信息摘要的DD报文，描述本地LSDB的内容。
Loading：相互发送LS Request报文请求LSA，发送LS Update通告LSA。
Full：两路由器的LSDB已经同步。

即：确定主从关系->交互DD->相互发送LS R和LS U->达到同步，也就是说建立邻接关系的最终目的是达到LSDB的同步。


下面重点说明两个状态的变换过程

从比主多发一个DD包，确认主的最后一个DD包，保证绝对可靠
I位：1是第一个DD包
M位: more bit  1指还有DD包，0表示最后一个DD包
MS位:表示主从 1为主，0为从


1. 邻居状态变为Loading之后，RTA开始向RTB发送LS request报文，请求那些在Exchange状态下通过DD报文发现的，而且在本地LSDB中没有的链路状态信息。
2. RTB收到LS Request报文之后，向RTA发送LS Update报文，在LS Update报文中，包含了那些被请求的链路状态的详细信息。
3. RTA向RTB发送LS Ack报文，确保信息传输的可靠性。 LS Ack报文用于泛洪对已接收LSA的确认。 邻居状态变成Full，表示达到完全邻接状态。

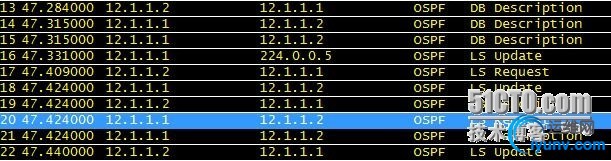

通过抓包可知，实际包的传递是交叉进行


实例：此部分内容，建议实际抓包分析，附件内容可用华为模拟器ENSP打开，并抓包分析
