RedHat Enterprise Linux 6.X系统双网卡绑定操作实例

bnhk

先看看普通网卡IP地址的配置，修改/etc/sysconfig/network-scripts/ifcfg-eth0文件内容为：


DEVICE=eth0                            #物理设备名
HWADDR=00:0C:29:01:98:27               #MAC地址
BOOTPROTO=static                       #静态分配
IPADDR=192.168.1.103                   #这就是你设置的静态IP地址
NETMASK=255.255.255.0                  #子网掩码
GATEWAY=192.168.1.1                    #网关地址
ONBOOT=yes                             #引导或启动网卡服务时是否激活设备
RHEL6下bond的双网卡绑定服务
操作步骤和注意事项如下：
1、注意事项：
首先确认要绑定的是哪2个网口，避免绑定时绑错网口。
2、说明：
这里以绑定eth0和eth1的2个网口为例。
配置文件都在/etc/sysconfig/network-scripts/目录下。
操作步骤
绑定前需要彻底关闭NetworlManger服务，否则会和bond网卡冲突
1
2
chkconfig NetworlMangeroff         #停止开机启动该服务
service NetworlManger stop         #停止网卡管理服务，其中网卡配置文件中NM_CONTROLLED=yes  //设备eth0是否可以由Network Manager图形管理工具托管，可以直接删除本行。
1、编辑新的ifcfg-bond0文件
cd/etc/sysconfig/network-scripts/
cp–rfifcfg-eth0ifcfg-bond0##复制ifcfg-eth0到ifcfg-bond0
ls##查看文件，即可看到有ifcfg-bond0文件
增加或修改如下内容：


# vi ifcfg-bond0
DEVICE=bond0
IPADDR=192.168.1.155
NETMASK=255.255.255.0
GATEWAY=192.168.1.254                            ##此IP信息为客户要求信息
ONBOOT=yes
BOOTPROTO=static
USERCTL=no
BONDING_OPTS=”mode=0 miimon=100  primary=eth0”  ##设置eth0为主通信网口，具体以现场情况为准
保存退出
2、分别编辑ifcfg-eth0和ifcfg-eth1文件


# vi ifcfg-eth0
DEVICE=eth0
HWADDR=AB:CD:EF：12：34:56   注意eth0的MAC地址要保留。不要删除或屏蔽
USERCTL=no
ONBOOT=yes
MASTER=bond0
SLAVE=yes
BOOTPROTO=none
#vi ifcfg-eth1
HWADDR=AB:CD:EF：12：34:57   注意eth1 的MAC地址要保留。不要删除或屏蔽
DEVICE=eth1
USERCTL=no
ONBOOT=yes
MASTER=bond0
SLAVE=yes
BOOTPROTO=none
注意：其他未要求设置网口，需将网卡配置文件中的IPADDRNETMASKNETWORKBROADCASTGATEWAY全部屏蔽或去掉，MAC地址必须保留。以免硬盘网卡绑定，造成网卡顺序漂移。

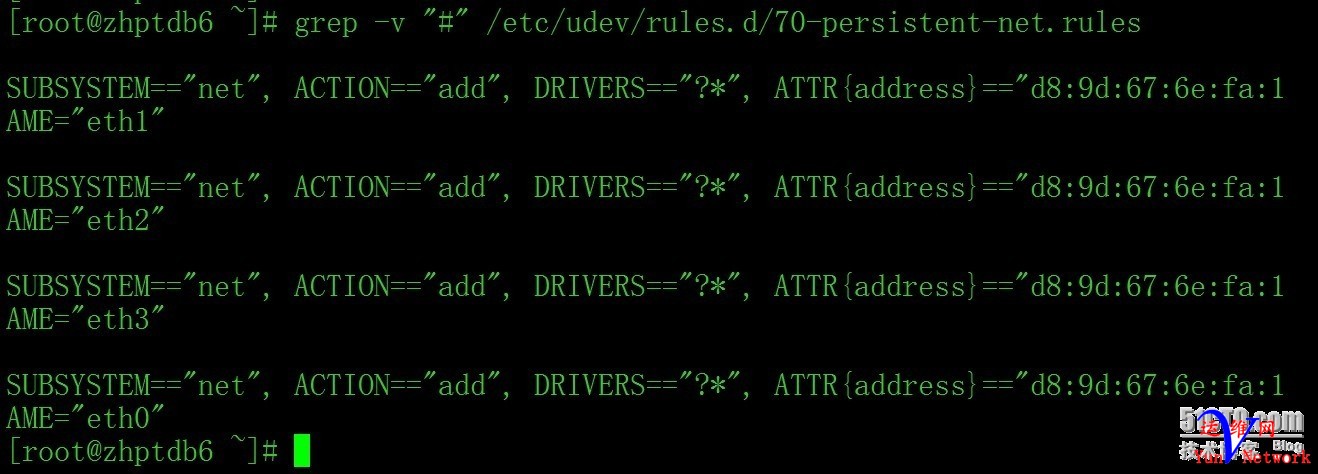

不过不用担心，在linux系统中有个记录eth设备网卡名和MAC地址的对应关系表
3、修改/etc/modprobe.d/dist.conf文件，添加以下内容：

alias bond0 bonding

options bond0 miimon=100 mode=0            ##具体以施工现场要求为准

说明：
miimon是用来进行链路监测的。比如：miimon=100，那么系统每100ms监测一次链路连接状态，如果有一条线路不通就转入另一条线路；
mode的值表示工作模式，他共有0，1，2，3四种模式，常用的为0，1两种。需根据交换机可提供的工作模式选择。
mode=0表示loadbalancing(round-robin)为负载均衡方式，两块网卡都工作。
mode=1表示fault-tolerance(active-backup)提供冗余功能，工作方式是主备的工作方式，也就是说默认情况下只有一块网卡工作，另一块做备份。
※注意：
a、bonding只能提供链路监测，即从主机到交换机的链路是否接通。如果只是交换机对外的链路down掉了，而交换机本身并没有故障，那么bonding会认为链路没有问题而继续使用。
b、设置的模式要与交换机设置的模式一致。
4、重启系统
系统启动时，会自动加载bond模块和激活冗余网卡设置。可使用以下命令进行判断：
#ifconfig
即可看到bond0的信息，bond0会自动获取eth0的MAC地址。
若确认bond0网卡已经激活，可通过插拔网线或ifdownethX操作进行切换测试。在切换过程中，网络连接正常即可。

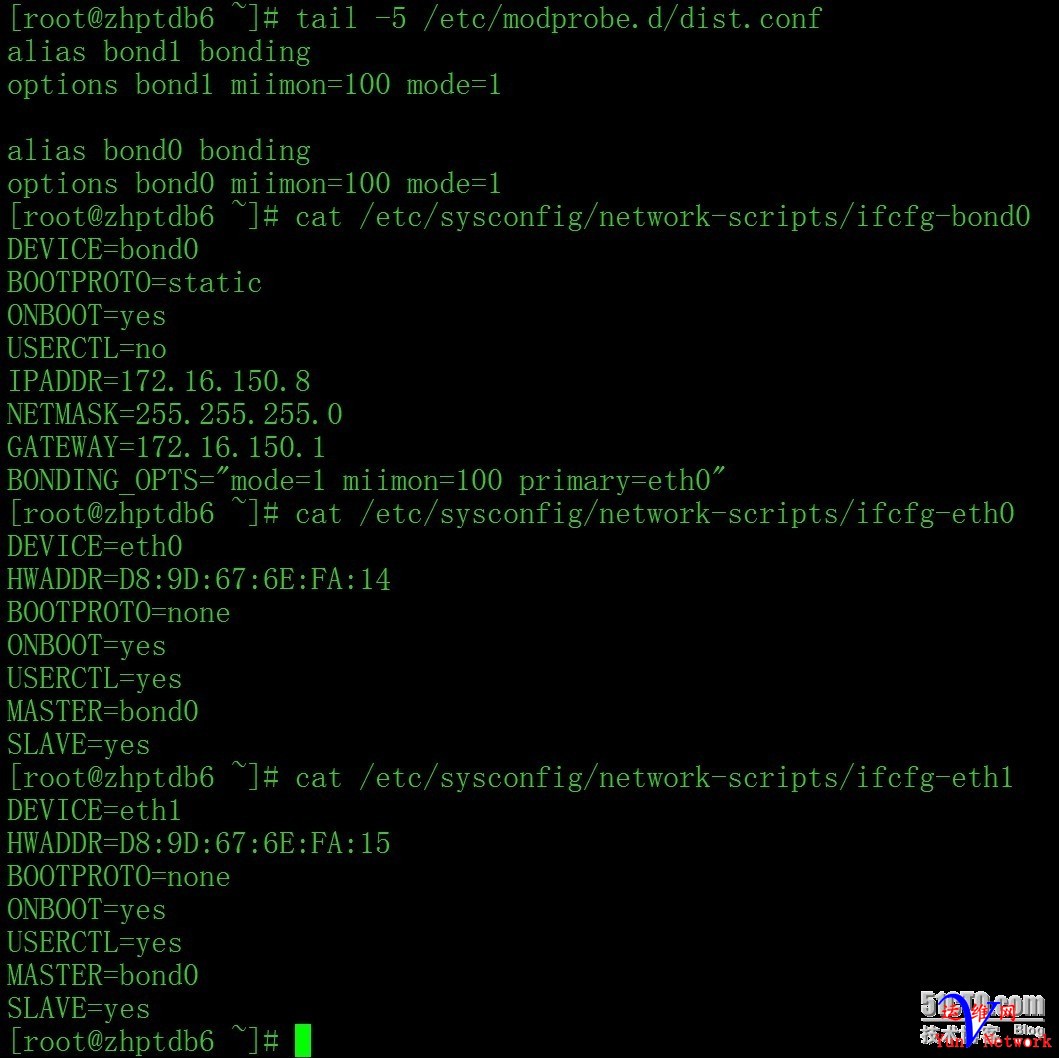

以下截图仅供参考：

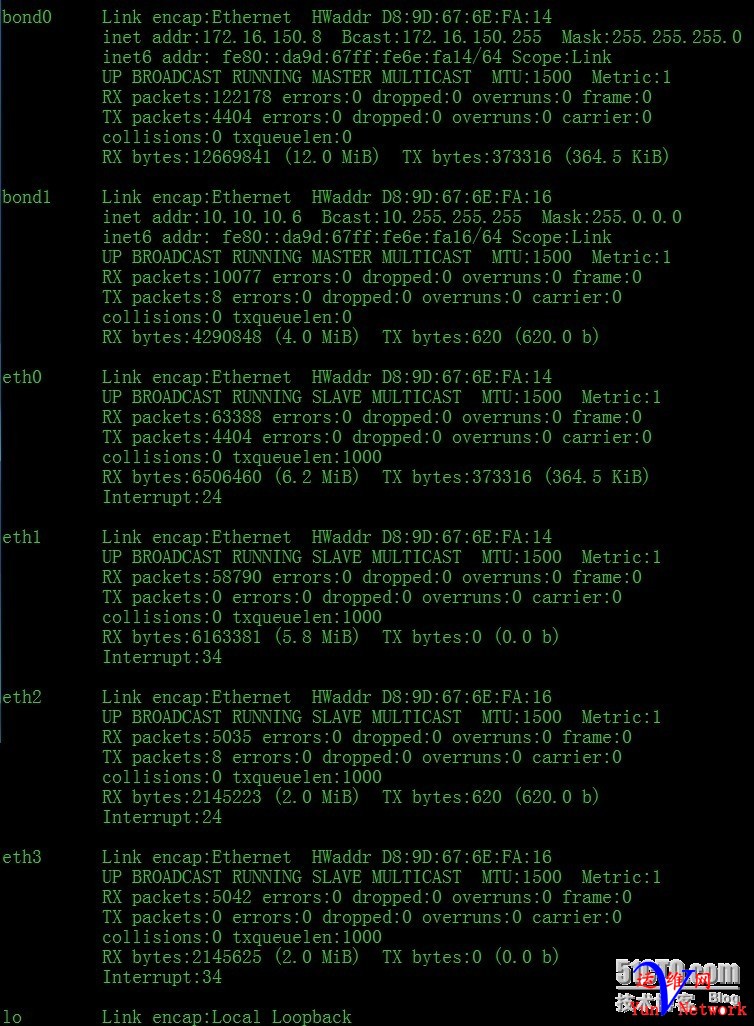

比较细心的人就会发现，bond0、eth0、eth1这组的三个网卡的MAC地址是一样的。
