Linux负载均衡LVS之NAT

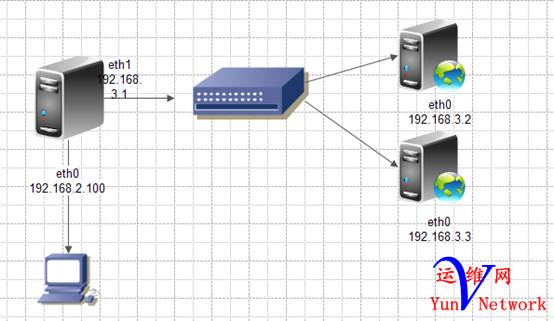

实验拓扑：

一．首先配置好后方的两台服务器

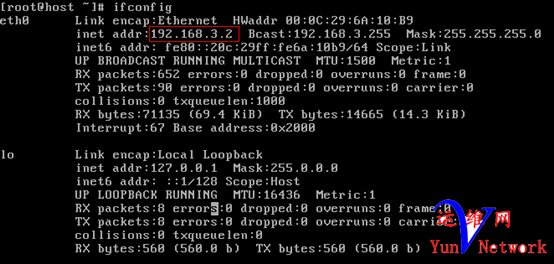

SERVER1

安装http服务器

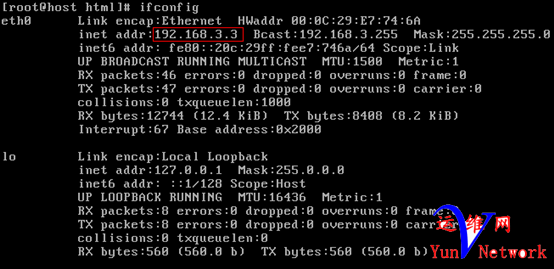

SERVER2

安装http服务器

完成之后我们开始配置DIRECTOR

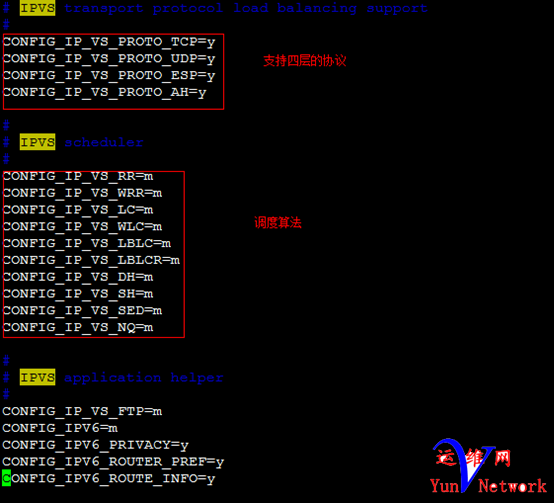

看一下我们的内核版本，是我刚升级过得。支持ipvs。

vim /boot/config-2.6.18-164.el5

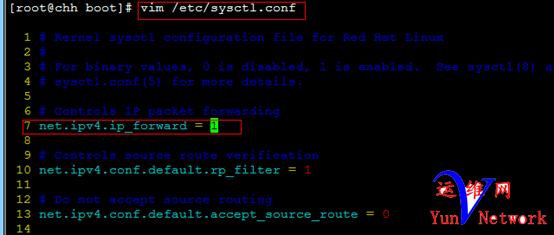

打开数据包的转发功能，因为今天采用的是NAT。需要进行地址转换。

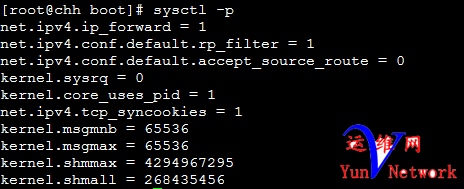

执行sysctl -p 让内核参数重新生效。

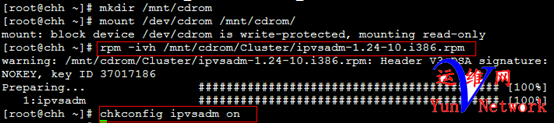

现在我们需要安装调用内核中ipvs的用户工具ipvsadm

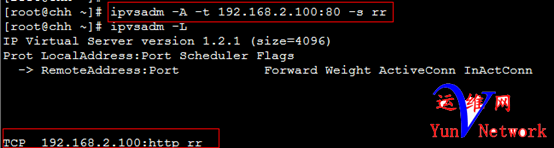

下面开始写我们的转发规则了。可以参考man手册。

我们需要转发的是TCP的80端口的http服务。

下面我们开始写我们需要转发的real server了。

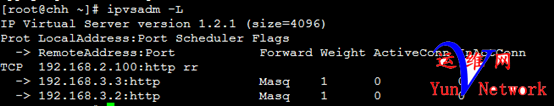

保存我们写出的规则

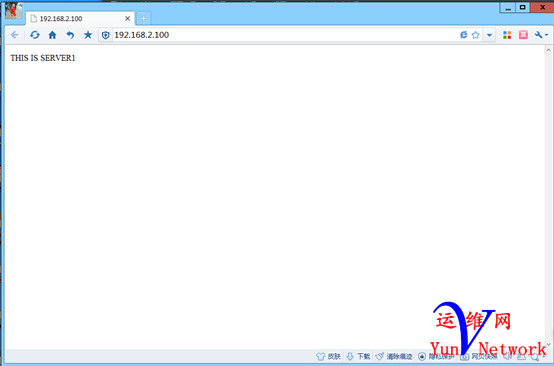

下面我们在我们的宿主机访问以下：

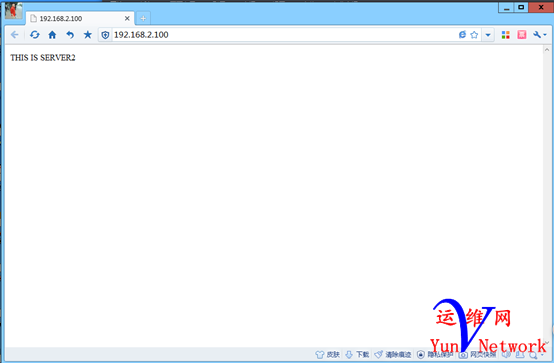

刷新一下看看

因为我们采用的rr轮询调度算法。所以每刷新一次都不一样。现在我们修改一下server2的权重为5，再看看访问有什么变化。

是不是发现还是没有什么变化。这是因为我们采用的是轮询调度（rr）和权重是没有关系的。

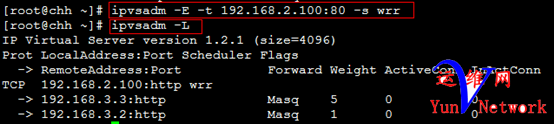

将轮询调度算法（rr）改为加权轮询调度算法（wrr）就会根据权重的大小，来各自给服务器分配任务。

再来访问你就会发现server2的访问次数是server1的五倍。
