基于keepalived实现LVS的高可用

ertwer

                      keepalived简介
首先简单介绍一下VRRP协议（虚拟路由器冗余协议）。VRRP是一种容错协议，它可以将一组路由器组织成一个虚拟路由器，这个虚拟路由器仅适用一个IP地址，这个IP地址配置在其中的一台路由器上，这个路由器即为主路由器（MASTER），其余的为备用路由器（BACKUP）。如果这个路由器组内的MASTER路由器出现故障了，BACKUP路由器将会通过选举策略选出一个新的MASTER路由器继续向外提供服务。这样就保证了网络之间的通信不会中断。
keepalived即采用了VRRP协议实现服务器的高可用，在每个节点上运行keepalived进程，每个keepalived进程能够通过VRRP协议相互通信（通告优先级，选举主节点，配置IP地址.......），当主服务器出现故障，备用服务器可自动代替主服务器继续提供服务。相对于Corosync+Pacemaker，keepalived更加轻量级，当然它的适用场景也有限，一般仅对LVS和反向代理服务器做高可用。


keepalived组件介绍

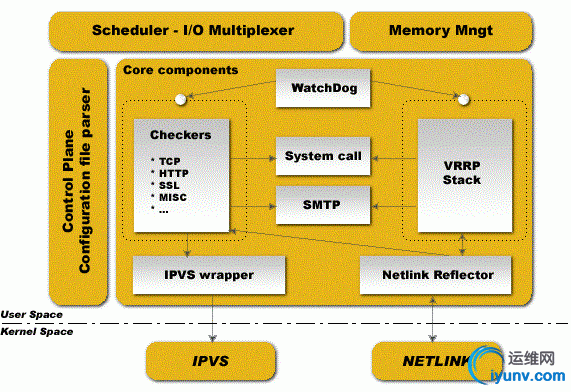

keepalived结构图：


Netlink reflector：监控网络接口
IPVS wrapper：为ipvs生成规则，并监控ipvs指向的各real server的健康状况（借助checkers完成）
VRRP Stack：vrrp的具体实现
Checkers：监控ipvs指向的各real server的健康状况
其中VRRP Stack和Checkers为核心组件，为了避免其中的任意组建出现故障而导致keepalived服务无法正常工作，由watchdog监控这两个内部进程的正常运行。

LVS的高可用-主备模型

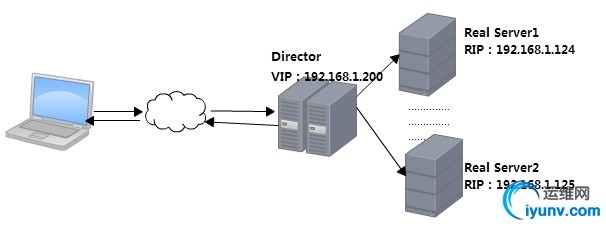

在使用keepalived对LVS实现高可用时，除了高可用的功能外，还可以为前端的Director生成ipvs规则，并对后端的Real Server的健康状况进行监控。LVS的模型为DR模型，前端两个Director，一主一备，就一个VRRP示例。
实验环境：
时间服务器，控制节点：192.168.1.102
2台Director（node1，node2）：
    node1：192.168.1.126
    node2：192.168.1.127
VIP：192.168.1.200

Real Server1：192.168.1.124

Real Server2：192.168.1.125

首先利用ansible的playbook完成高可用集群的实现前提：时间同步，基于主机名相互通信。

1 2 3 4 5 6 7 8

[iyunv@www ansible]# vim /etc/ansible/hosts [lvs] 192.168.1.126              #LVS的节点1（node1） 192.168.1.127              #LVS的节点2（node2）    [web] 192.168.1.124              #Real Server1 192.168.1.125              #Real Server2

对应role的目录结构：

1 2 3 4 5 6 7

[iyunv@www common]# tree . ├── files │   ├── hosts │   └── ntp.conf └── tasks     └── main.yml

hosts文件配置各节点能够基于主机名相互通信：

1 2 3

[iyunv@www common]# vim files/hosts 192.168.1.126 node1.xiaoxiao.com node1 192.168.1.127 node2.xiaoxiao.com node2

ntp.conf为ntpd服务的配置文件，在其中指定上级时间服务器的地址：

1 2 3 4

[iyunv@www common]# vim files/ntp.conf ...... server 192.168.1.102 ......

将hosts文件和ntp.conf复制到各节点，并启动ntpd服务。

1 2 3 4 5 6 7

[iyunv@www ansible]# vim roles/common/tasks/main.yml - name: hosts file   copy: src=hosts dest=/etc/hosts - name: sync time   copy: src=ntp.conf dest=/etc/ntp.conf - name: start ntpd   service: name=ntpd state=started enabled=no

编辑ha.yml，调用对应的role：

1 2 3 4 5 6 7 8

[iyunv@www ansible]# vim ha.yml - name: install corosync and crmsh   remote_user: root   hosts: lvs   roles:   - common   ###################################### [iyunv@www ansible]# ansible-playbook ha.yml

在base源中就有keepalived，利用yum直接下载即可（RedHat6.4之后）

1	[iyunv@www ansible]# ansible lvs -m yum -a 'name=keepalived state=present'

编辑配置文件/etc/keepalived.conf（node1上）

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58

! Configuration File for keepalived global_defs {    notification_email {      root@localhost             #当有通知信息时发送邮件至root@localhost    }    notification_email_from root@xiaoxiao.com    smtp_server 127.0.0.1        #指定邮件服务器    smtp_connect_timeout 3 }    vrrp_instance VI_1 {            #定义VRRP实例，VI_1为实例名称     state MASTER                #这个VRRP实例中，本服务器的角色，MASTER为主节点，BACKUP为备节点     interface eth0              #服务检测的接口     virtual_router_id 2         #路由标识，同一个实例，路由标识相同     priority 100                #优先级，数字越大优先级越高     advert_int 1                #一个VRRP实例中各节点之间同步的时间间隔     authentication {         auth_type PASS          #认证方式         auth_pass ***********   #认证密码     }     virtual_ipaddress {         192.168.1.200          #定义虚拟ip地址，这里也就是VIP     } }    virtual_server 192.168.1.200 80 {      #虚拟服务器     delay_loop 3                       #对后端Real Server轮询的时间间隔     lb_algo rr                         #负载均衡的调度算法     lb_kind DR                         #LVS的模型     nat_mask 255.255.255.0             #子网掩码     persistence_timeout 20             #连接的持久时长     protocol TCP                       #转发使用的协议     sorry_server 127.0.0.1 80          #当Real Server全部停止工作时，请求调度至本机的80端口     real_server 192.168.1.124 80 {     #定义Real Server         weight 1                       #设置权重         HTTP_GET {                     #keepalived检查该Real Server时使用的方式             url {               path /                   #检测健康状况时获取的页面（默认页面）               status_code 200          #期望的返回状态码             }             connect_timeout 2          #连接超时时长             nb_get_retry 3             #连接超时后的重试次数             delay_before_retry 1       #重试间隔         }     }     real_server 192.168.1.125 80 {         weight 1         HTTP_GET {             url {               path /               status_code 200             }             connect_timeout 2             nb_get_retry 3             delay_before_retry 1         }     } }

将配置文件复制到第2个节点并作相应的修改，注意VRRP实例中state，virtual_route_id，priority和认证信息的配置。

1 2 3 4 5 6 7 8 9 10 11 12

vrrp_instance VI_1 {     state BACKUP                #此节点为备用节点     interface eth0     virtual_router_id 2         #同一个VRRP实例中路由标识必须相同     priority 90                #权重要低于MASTER节点     advert_int 1     authentication {              #认证信息必须相同         auth_type PASS         auth_pass ***********     }   ......... }

在各Real Server上对arp请求和arp通告做相应的配置，并在lo接口上添加VIP（192.168.1.200）。在控制主机上配置如下脚本，并利用ansible在各Real Server上完成执行。

1 2 3 4 5 6 7 8 9

[iyunv@www ansible]# vim realServer_conf echo 1 > /proc/sys/net/ipv4/conf/eth0/arp_ignore echo 2 > /proc/sys/net/ipv4/conf/eth0/arp_announce echo 1 > /proc/sys/net/ipv4/conf/all/arp_ignore echo 2 > /proc/sys/net/ipv4/conf/all/arp_announce ip addr add 192.168.1.200/32 label lo:0 brd 192.168.1.200 dev lo ip route add 192.168.1.200 dev lo:0 ######################################### [iyunv@www ansible]# ansible web -m script -a 'realServer_conf'

最后在real server上配置好html页面，然后启动httpd服务。在个LVS节点上启动keepalived服务。

1 2	[iyunv@www ansible]# ansible web -m shell -a 'service httpd start' [iyunv@www ansible]# ansible lvs -m shell -a 'service keepalived start'

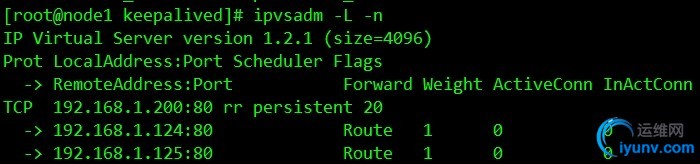

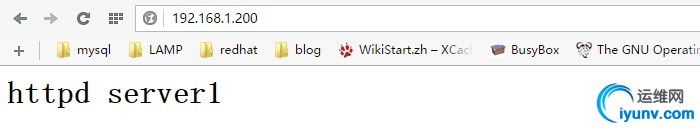

主节点上VIP已经生成，且LVS的各节点上的ipvs规则已启用。访问测试，能够实现轮询调度。
.................^_^


LVS的高可用-双主模型

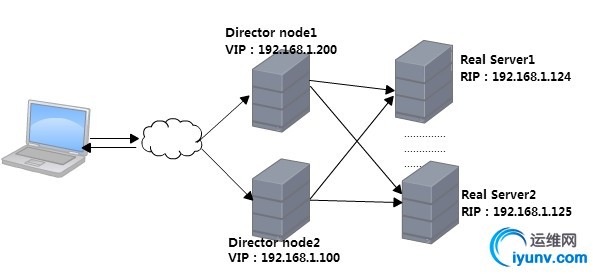

在主备模型中，如果主节点没有发生故障，则备用节点一直处于空闲状态，而在高并发的状态下，主节点又很有可能成为系统性能的瓶颈。这时候，可以将备用节点也利用起来，这就是双主模型，在双主模型中，LVS的两个节点上运行两个VRRP实例，其中一个VRRP实例使用IP1（192.168.1.200），且在这个实例中node1为主节点，node2为备用节点，另一个VRRP实例使用IP2（192.168.1.100），这个实例中node1为备用节点，node2为主节点，两个节点都将请求调度至后方的Real Server1和2。其中一个节点故障时，其上的IP地址和对应的ipvs规则转移至另一个节点上，则另一个节点上有两个VIP和两个集群服务。双主模型下，需要两个IP地址，利用DNS服务器在解析时轮询返回这两个IP地址，使用户的请求分散到这两个节点上。这样有效地利用了资源，也提升了服务器的性能。

实验环境：

时间服务器：192.168.1.102

2台Director（node1，node2）：

    node1：192.168.1.126

    node2：192.168.1.127

VIP1：192.168.1.200

VIP2：192.168.1.100

Real Server1：192.168.1.124

Real Server2：192.168.1.125

同前一个案例一样，各节点首先完成时间同步，能够基于主机名相互通信，安装keepalived。

编辑配置文件/etc/keepalived.conf（node1上）：

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99

......... ......... vrrp_instance VI_1 {     state MASTER     interface eth0     virtual_router_id 51     priority 100     advert_int 1     authentication {         auth_type PASS         auth_pass 123456     }     virtual_ipaddress {         192.168.1.200     } } vrrp_instance VI_2 {                  #定义第二个VRRP实例     state BACKUP     interface eth0     virtual_router_id 52                #路由标识不同于上一个实例     priority 90     advert_int 1     authentication {         auth_type PASS         auth_pass abcdef     }     virtual_ipaddress {         192.168.1.100     } } virtual_server 192.168.1.200 80 {       #两个集群服务除了VIP不一样其他的都一样     delay_loop 3     lb_algo rr     lb_kind DR     nat_mask 255.255.255.0     persistence_timeout 20     protocol TCP     sorry_server 127.0.0.1 80     real_server 192.168.1.124 80 {         weight 1         HTTP_GET {             url {               path /               status_code 200             }             connect_timeout 2             nb_get_retry 3             delay_before_retry 1         }     }     real_server 192.168.1.125 80 {         weight 1         HTTP_GET {             url {               path /               status_code 200             }             connect_timeout 2             nb_get_retry 3             delay_before_retry 1         }     } } virtual_server 192.168.1.100 80 {     delay_loop 3     lb_algo rr     lb_kind DR     nat_mask 255.255.255.0     persistence_timeout 20     protocol TCP     sorry_server 127.0.0.1 80     real_server 192.168.1.124 80 {         weight 1         HTTP_GET {             url {               path /               status_code 200             }             connect_timeout 2             nb_get_retry 3             delay_before_retry 1         }     }     real_server 192.168.1.125 80 {         weight 1         HTTP_GET {             url {               path /               status_code 200             }             connect_timeout 2             nb_get_retry 3             delay_before_retry 1         }     } }

将配置文件同步至node2上做响应的修改：

1 2 3 4 5 6 7 8 9 10 11 12 13

vrrp_instance VI_1 {     state BACKUP     virtual_router_id 51     priority 90     ............. } vrrp_instance VI_2 {     state MASTER     virtual_router_id 52     priority 100     ............... }

由于前段的LVS节点上有两个VIP所以后端的Real Server上两个VIP都需要添加。

1 2 3 4 5 6 7 8 9 10 11

[iyunv@www ansible]# vim realServer_conf echo 1 > /proc/sys/net/ipv4/conf/eth0/arp_ignore echo 2 > /proc/sys/net/ipv4/conf/eth0/arp_announce echo 1 > /proc/sys/net/ipv4/conf/all/arp_ignore echo 2 > /proc/sys/net/ipv4/conf/all/arp_announce ip addr add 192.168.1.200/32 label lo:0 brd 192.168.1.200 dev lo ip route add 192.168.1.200 dev lo:0 ip addr add 192.168.1.100/32 label lo:0 brd 192.168.1.100 dev lo ip route add 192.168.1.100 dev lo:0 ################################################# [iyunv@www ansible]# ansible lvs -m shell -a 'service keepalived restart'

然后在各节点上启动httpd和keepalive服务。

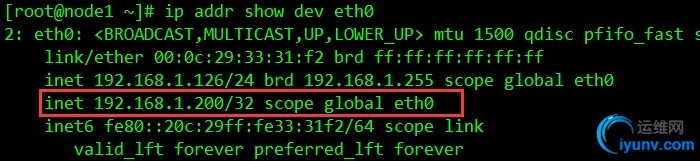

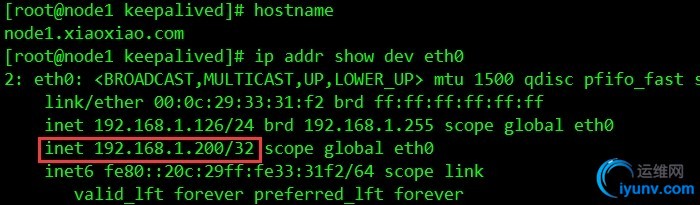

node1上：

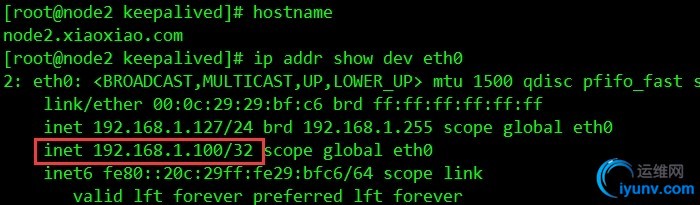

node2上：

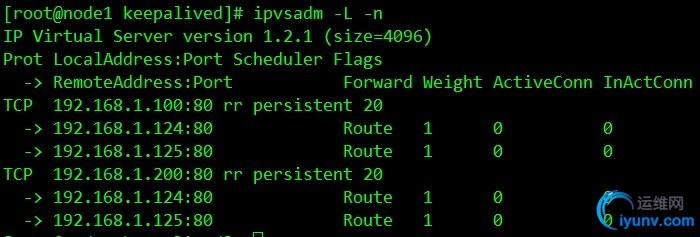

两个节点上集群服务：


可以看到node1和node2上各自的VIP已经启用，且两节点都为主节点。
现在在node1上停止keepalived服务：

1 2	[iyunv@node1 keepalived]# service keepalived stop Stopping keepalived:                                       [  OK  ]

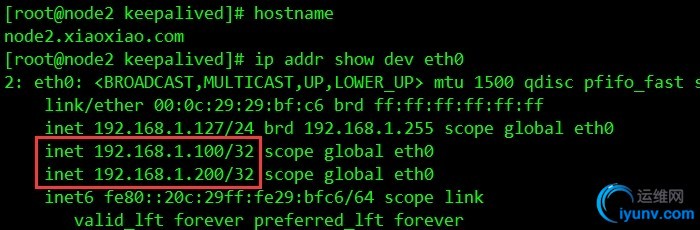

对应的VIP已转移至node2上。
现在停止其中一台Real Server上的httpd服务。

1 2	[iyunv@node1 ~]# service httpd stop Stopping httpd:                                            [  OK  ]

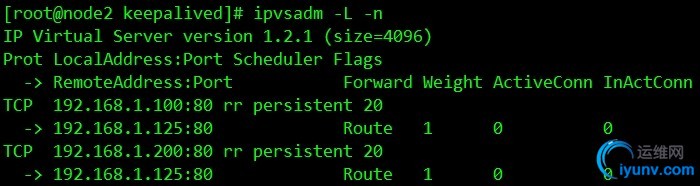

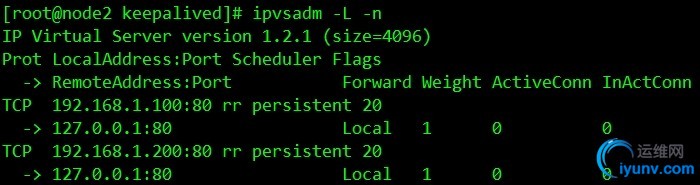

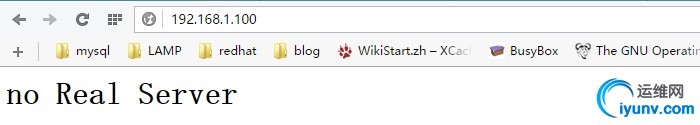

集群服务上显示仅有192.168.1.125一台Real Server。若停止所有的Real Server。则请求会按照配置文件中的定义，调度至本地的80端口。




测试完成！！！.................^_^
