PHP绘制3D图形

333rff

　　PEAR提供了Image_3D Package来创建3D图像。图像或光线在3D空间中按照X、Y 、Z 坐标定位。生成的图像将呈现在2D空间中，可以存储为 PNG、SVG 格式，或输出到Shell。通过Image_3D可以很方便生成一些简单的3D对象，例如立方体、锥体、球体、文本和饼图。查了一下PEAR文档关于Image_3D的实例一个也没有～囧～，只好自己研究一下，将经验分享给大家，请多多拍砖。言归正传，Image_3D需要PEAR和GD(配置php.ini)的支持。
  1. 安装Image_3D
　　下载Image_3D Package ，目前最新版本为：0.4.1 alpha
　　
　　官方下载：http://pear.php.net/package/Image_3D/download
　　将压缩包放到有pear.bat的目录中，例如：c:\php，若是WAMP5的话则为c:\wamp\php。
　　执行 pear install Image_3D-0.4.1.gz  安装Package：

　　安装完毕，Image_3D会在 C:\wamp\php\PEAR\Image 目录中。
　　
  2. 3D坐标系
　　Image_3D的坐标系及旋转请参考下图，用于缩放、旋转或移动物体：

  3. 绘制圆锥体
　　代码如下：
<?php
//调用3D图形类
require_once('Image/3D.php');
//创建一个三维空间
$image = new Image_3D();
$image->setColor(new Image_3D_Color(255, 255, 255));
//在坐标系左下方创建一个红色光点
$light1 = $image->createLight(&quot;Light&quot;,array(-100, 100, -100));
$light1->setColor(new Image_3D_Color(255, 0, 0));
//在坐标系右上方创建一个绿色光点
$light2 = $image->createLight(&quot;Light&quot;,array(100, -200, -50));
$light2->setColor(new Image_3D_Color(0, 200, 0));
//创建3D圆锥体
$cone = $image->createObject('cone',array('detail'=>360));
$cone->setColor(new Image_3D_Color(255, 255, 255));
//按X,Y,Z轴缩放
$cone->transform($image->createMatrix('scale', array(80, 150, 80)));
//按X,Y,Z轴旋转
$cone->transform($image->createMatrix('rotation', array(15, 0, 20)));
//按X,Y,Z轴移动
$cone->transform($image->createMatrix('move', array(0, -50, 0)));
//创建2D输出图像
//渲染效果，Image_3D共提供了种效果：Isometric，Perspectively，Raytrace
//参考...\PEAR\Image\3D\Renderer目录
$image->createRenderer('perspectively');
//图像驱动，也可以SVG，ASCII等
//参考...\PEAR\Image\3D\Driver目录
$image->createDriver('gd');
//创建输出图片名称及大小
$image->render(400, 300, 'object.png');
//显示效果图
echo '<img src=&quot;object.png&quot;>';
?>

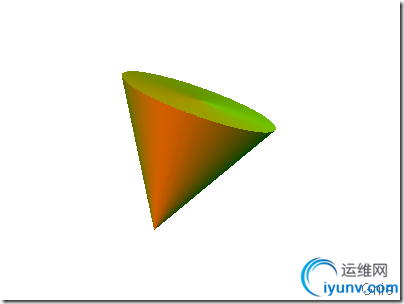

　　效果图：


4. 3D文字效果
　　将上例创建3D圆锥体部分代码替换为：

//创建3D字体
$text = $image->createObject('text','cnblogs');
$text->setColor(new Image_3D_Color(255, 255, 255));
$text->transform($image->createMatrix('scale', array(10, 10, 20)));
$text->transform($image->createMatrix('rotation', array(20, 0, 20)));
$text->transform($image->createMatrix('move', array(-150, -100, 0)));

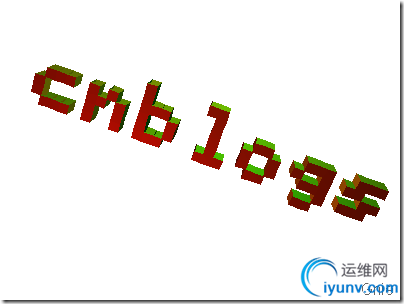

　　效果图：

　　源代码下载：
