VLAN 链路聚集（Trunking）

retgb

VLAN 链路聚集（Trunking）

[url=]1.Trunk描述[/url]

2. [url=]Trunk类型[/url]

3. [url=]配置Trunk[/url]

4. [url=]NativeVLAN[/url]

5. [url=]VLAN范围和映射[/url]

6. [url=]链路聚集排错[/url]

1. Trunk描述

干道（Trunk）能够在单条物理链路中承载多个VLAN的流量。链路聚集（Trunking）用于将第2层操作扩展到整个网络中, 保证在跨越多个交换机上建立的同一个VLAN的成员能够相互通讯。

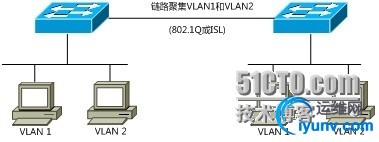

Eg：

2. Trunk类型

ISL和IEEE 802.1Q是Cisco Catalyst交换机所使用的与协议无关的两种方法，他们能够为帧标记各自的VLAN，进而使其能够跨越干道接口进行传输。ISL是一种链路聚集所使用的封装方法，而802.1Q链路聚集使用标记的方法。

• 1.      ISL（inter-switch Link）：Cisco专有的链路聚集封装方法，也是默认的模式，前面加26字节，后面加4字节FCS。

• 2.      IEEE802.1Q：业界标准的链路聚集方法，在帧头写入VLAN信息，后面只增加4字节FCS。



IEEE 802.1Q 为了能够在单条物理链路上传输多个VLAN的流量，所有Catalyst 交换机都支持IEEE 802.1Q标记。IEEE 802.1Q比ISL更有优势：

• 1.      与ISL相比较，IEEE 802.1Q具有更低的帧开销，所有IEEE 802.1Q的效率比ISL略高，IEEE 802.1Q的开销是4个字节，ISL开销是30字节；

• 2.      IEEE802.1Q是一种业界标准协议，并且得到业界的广泛支持；

• 3.      IEEE802.1Q支持Qos的IEEE 802.1p字段。



3. 配置Trunk
配置ISL和802.1Q链路聚集
Switch(config)#interface fastEthernet0/1---------------------------------接入接口模式；
Switch(config-if)#switchport trunk encapsulationdot1q ---------------选择封装类型；
Switch(config-if)#switchport modetrunk---------------------------------将接口配置为2层干道；
Switch(config-if)#switchport trunk native vlanvlan-id ------------------指定Native VLAN；
Switch(config-if)#switchport trunk allowed vlan2-----------------------配置干道所许可的VLAN；

默认情况下Trunk允许所有的vlan通过，此时可以通过命令只允许某些VLAN通过：
Switch(config-if)#switchport trunk allowed vlan {vlan-list | all }
Switch(config-if)#switchport trunk allowed vlan {add | except | remove} vlan-list

验证链路聚集配置
Switch#show running-config interface interface
Switch#show interfaces fastEthernet interface
switchport Switch#show interfaces fastEthernet0/1 trunk

4. Native VLAN
IEEE 802.1Q链路聚集中的Native VLAN
     默认情况下，IEEE 802.1Q干道为转发未被标记的帧而定义了Native VLAN，交换机能够从未被标记的干道端口上的Native VLAN转发第2层帧，默认情况下.交换机上所有的接口都位于VLAN1下.也就是NATIVE VLAN。需要重点注意的是，对于2台设备之间的802.1Q干道端口，要求链路2侧具有相同的NativeVLAN配置，若配置不当可能会导致环路。
Eg：

交换机上的每个物理端口都拥有一个被称为PVID（端口VLAN ID），根据端口的Native VLAN ID交换机为每个802.1Q端口分配一个PVID值。所有的交换机都把未标记的帧分配到PVID参数所指定的VLAN。当端口接收到标记帧的时候，它也将注意帧标记，如果帧没有被标记，那么帧就将被转发到PVID所包含的VLAN。基于上述原因，允许在相同的以太网网段中实现VLAN网桥或工作站与非VLAN网桥或工作站的共存。

5. VLAN范围和映射

ISL支持的VLAN编号范围是1-1005，而802.1Q支持的VLAN编号范围是1-4094。如果链路采用802.1Q接口，那么VLAN干道的默认行为是允许所有正常和扩展范围的VLAN跨越；如果链路采用ISL接口，那么VLAN干道的默认行为是允许正常范围的VLAN跨越链路。

当穿越采用802.1Q和ISL的网络时，Cisco交换机基于下列原因而要求实现VLAN映射：

• 1.      如果网络环境中的设备是通过802.1Q干道连接到Cisco交换机，那么1到1000范围的802.1Q VLAN将被自动映射到ISL VLAN，而大于1000的802.1Q的VLAN，为了使其能够被Cisco网络设备所识别和转发，就必须将他们映射到某个ISL VLAN。

• 2.      如果网络环境中所包含的非Cisco 设备使用保留的VLAN，那么为了使得这些VLAN能够在Cisco网络中正常工作，就必须将他们映射到某个非保留的VLAN。



802.1Q VLAN映射到ISL VLAN约束限制：
1. 单条交换机上最多只能有8个802.1Q VLAN到ISL VLAN的映射。
2. 只能将802.1Q VLAN映射到以太网类型的ISL VLAN。
3. 为了避免出现重叠编号，不应当在映射表输入任何802.1Q干道和Native VLAN。
4. 通过把802.1Q VLAN映射到 ISL VLAN，将阻塞与所映射ISL VLAN相对应的802.1Q VLAN的流量。
5. VLAN映射仅在交换机本地有用，若希望在网络中起作用，必须在网络中所有适当的交换机中配置相同的
  VLAN映射。

6. 链路聚集排错
为了能够对干道端口的故障进行排错，需验证如下配置：

1.接口模式；

2.Native VLAN

3.封装类型；

VLAN中常见故障是设备不能够跨越干道链路而建立连接，为了解决此故障，需采取下列解决方案：

1.      确保链路两端的第2层接口配置是有效的，并丏至少链路的一侧干道模式应当是Trunk或desirable，

通过在cisco IOS软件中使用show interface interface trunk命令；

2.  确保链路两端口的干道封装类型是有效丏兼容的；

3.  在IEEE802.1Q干道中，确保干道两端的Native VLAN配置是相同的；

Baby Giant Frame（小巨人帧）

原始以太网帧大小不超过1518字节，如果一个最大长度的帧是通过802.1Q来标记得，那么这个帧变成1522字节，这种大于1500小于2000的帧被成为小巨人帧。

----------------------------------------------------------------------
