chapter 1 架构 1.1 OpenStack架构概述 OpenStack项目是一个开源的云计算平台,可以支持多种类型的云环境。OpenStack项目以简单的实现、强大的扩展性、丰富的功能为目标。OpenStack通过多个相互关联的服务来提供IaaS解决方案。每个服务都提供了一个API来促进集成。下面列出各个OpenStack的服务: 服务 项目名称 描述 Dashboard Horizon 提供WEB管理界面,与OpenStack各个服务进行交互 Compute Nova 管理虚拟机实例运行情况、包括生成、资源调度等 Networking Neutron 为OpenStack其他服务提供Network-Connectivity-as-a-Service,例如OpenStack计算。为用 户提供API来定义网络等 Block Storage Cinder 为运行的实例提供稳定的块存储。可拔插驱动架构促进了块存储设备的创建和管理 Object Storage Swift 通过RESTful存储和检索任意的非结构化数据对象。通过数据复制和扩展架构来提供容灾功能。它 的实现是将对象与文件写入到多个驱动器,并确保数据在一组服务群集中进行复制 Identity service Keystone 为OpenStack各个服务提供认证授权服务,并为OpenStack所有服务提供终端 Image service Glance 存储和检索虚拟机镜像。OpenStack计算服务在创建虚拟机时使用该服务 Telemetry Celiometer 监控与计量OpenStack云 Orchestration Heat Database Trove 在关系与非关系数据库引擎之间提供可扩展、可靠的Cloud Database-sa-a-Service Data Procressing Sahara 通过配置特定参数、群集拓扑以及节点硬件信息支持Hadoop群集扩展 service
注意:Data Processing service在最新的Kilo版本中实现。

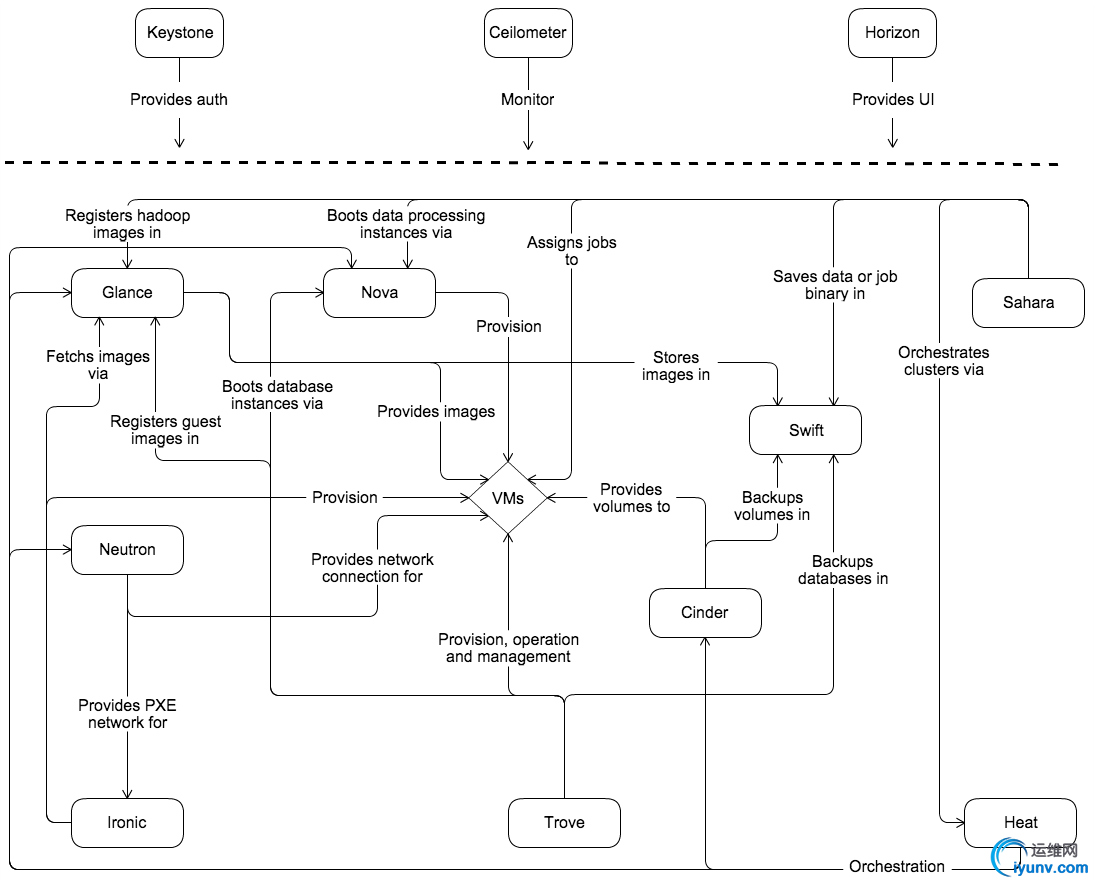

1.2 OpenStack概念架构图
1.3 示例架构 OpenStack高度可配置性用于满足对计算、网络、存储的不同需求。这里介绍Neutron网络的示例架构,至少需要三个节点: 控制节点(controllernode)运行认证服务(Identity service)、镜像服务(Imageserivce)、计算(Compute)与网络(Networking)的管理部分、网络插件(Networking plug-in)以及Dashboard,也提供了基本服务,包括NTP服务、数据库服务、信息队列服务 网络节点(networknode)运行网络插件与客户端,为租户网络提供交互、路由、NAT、DHCP服务。该节点处理虚拟机实例内外网络连接 计算节点(computenode)运行虚拟机实例的hypervisor部分,默认情况下,计算服务使用KVM作为hypervisor
Neutron网络架构的最小硬件需求:

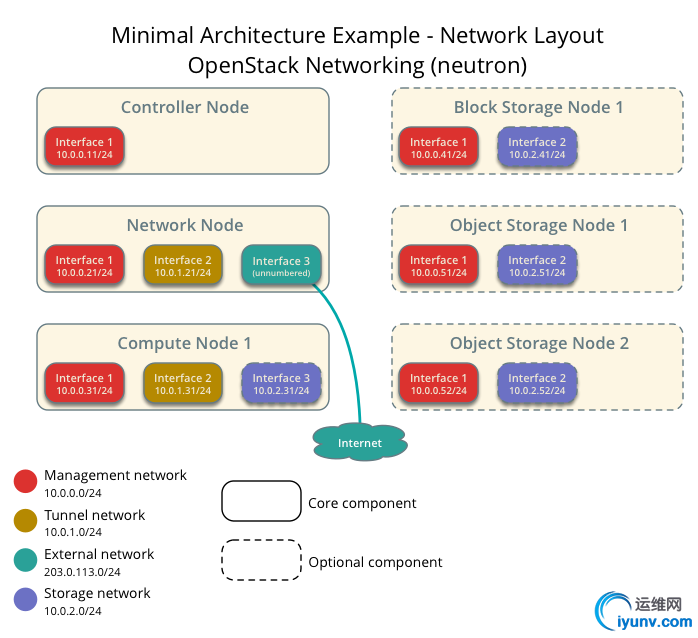

Neutron网络拓扑:

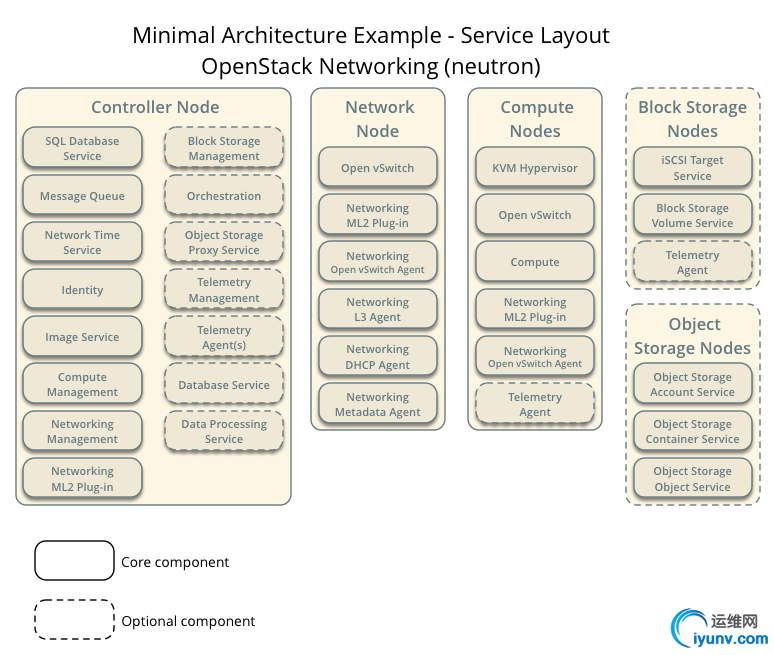

Neutron网络架构服务部署:
|
