网络体系结构（OSI七层模型）介绍

loin

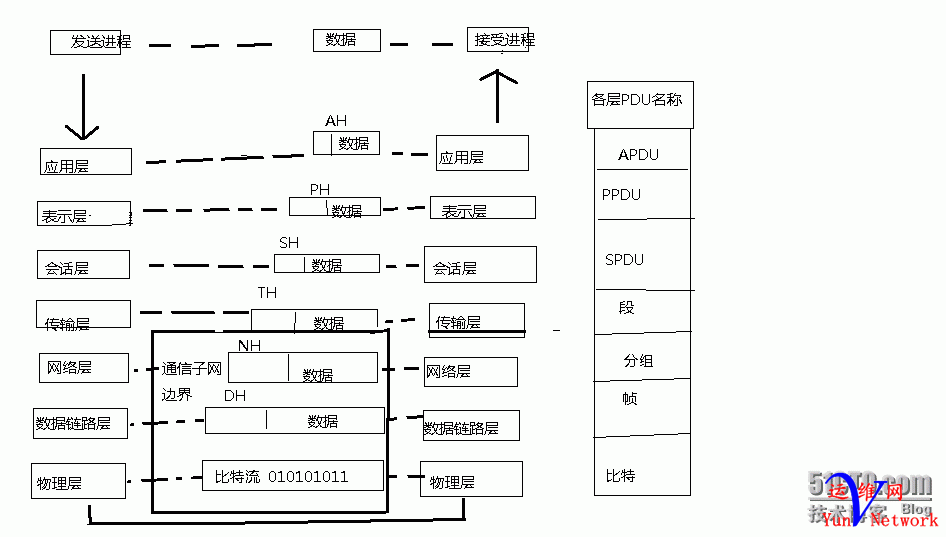

本人经过自己对7层的理解并摘抄资料，整理出了这篇博文，如有不对地方欢迎指出。前言：网络体系结构可以定义为计算机网络各层及协议的集合，设计一个好的网络体系结构是一个复杂的工程，好的网络体系结构使得相互通信的计算机能够协同工作。后续：ARPANET在早期提出了分层方法，把复杂的问题分成诺干个小问题解决。1974年，IBM第一次提出了系统网络体系结构（SNA），SNA是第一个应用了分层的方法。1979年，国际标准化组织（ISO）提出了互联的标准框架，即著名的开放系统互联参考模型，简称OSI模型。1983年形成了OSI/RM的正式文件，即ISO7489标准。七层传输图如下：（自己用画图做的，找不到好工具。） 七层第一层物理层：物理层位于OSI/RM参考模型最底层，单位是比特，为数据链路层实体提供建立、传输、释放所必须的物理连接，并且提供透明的比特流传输。物理层的连接可以是全双工或半双工，传输方式可以是异步或同步方式。物理层通过各类协议定义了网络的：

• 机械特性：规定接口的外形、大小、引脚数和排列、固定位置。
• 电气特性：规定接口电缆上各条线路出现电压范围。
• 功能特性：指某条线上出现某一电平的电压表示何种意义。
• 规程特性：指明各种可能事件出现的顺寻。


物理层的两个重要概念：数据终端设备（DTE）：具有一定的数据处理能力和数据接收能力的设备，常见的DTE设备有路由器、PC、终端等。数据通信设备（DCE）：在DTE和传输线路之间提供信号变换和编码功能，并负责建立、保持、释放链路的连接，常见的DCE设备有广域交换机、MODEM等。两者的区别在于：

• DCE：提供时钟，接头是孔头俗称母头。
• DTE：不提供时钟，接头是针头俗称公头。


第二层数据链路层：数据链路层单位是帧，数据链路层将原始的传输线路变换成逻辑传输线路，实现二进制信息块的正确传输，为网络层提供可靠的数据信息，具有流量控制功能。数据链路层功能：

• 数据链路的建立、拆出、分离：数据传输所依赖的介质是长期的，但传输数据的实体间的连接时又生存期的。在生存期内，收发两端可以进行不等的一次或多次数据通信，每次同信都要通过通信联络、数据通信、拆出通信三个步骤。
• 帧定界或帧同步：数据链路的传输单位是帧，由于数据链路层的协议不同，帧的长短和界面也不同，所以必须对帧进行帧定界与同步。
• 顺序控制：对帧的收发进行控制。
• 链路标识、流量/拥塞控制。
• 差错检测，恢复：差错多用方阵码校验和循环码校验来检测通道上的误码，而帧丢失等用序号检测，各种错识得恢复则常靠反馈重发技术完成。


局域网中的的数据链路层可以分为逻辑链路控制（LLC）和介质访问控制（MAC）两个子层，其中的LLC只使用在802.3中，而如今很少用802.3，被以太帧取代，以太帧格式中不会用LLC存在。第三层网络层：网络层是控制子网的通信其主要功能是路由选择（不在解释其功能），除此以外还具备路由选择和中继；激活和终止；网络连接；链路复用；差错检测和恢复流量/拥塞控制等。第四层传输层：利用实现可靠的端到端数据传输能实现数据分段、传输和组装还提供差错控制和流量/拥塞控制等。第五层会话层：会话层允许不同机器上的用户之间建立会话。会话指各种服务，包括对话控制、令牌管理、同步功能。第六层表示层：表示层提供一种通信的数据描述格式，便于不同系统之间的机器进行转换和相互操作。主要功能：数据语法转换、语法表示、数据加密、数据压缩和解压。第七层应用层：应用层向应用层提供程序提供服务，服务按其向应用程序提供的特性分成组并成为服务元素。服务元素有分为公共应用服务元素（CASE）和特定服务元素（SASE）。
