CentOS下搭建LVS+Keepalived

fdjhj

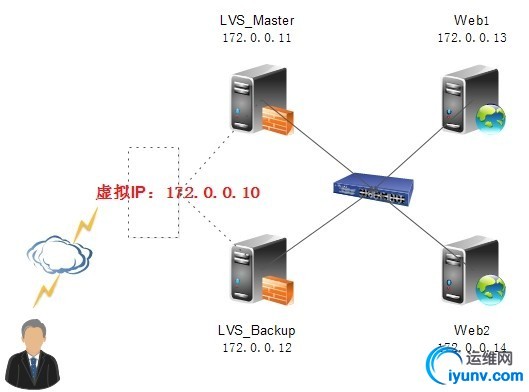

环境介绍

操作系统：CentOS6.5_x64 mini

负载均衡模式：DR（直接路由）

LVS与Keepalived简述：

LVS是Linux Virtual Server的简写，意即Linux虚拟服务器，是一个虚拟的服务器集群系统。使用集群技术和Linux操作系统实现一个高性能、高可用的服务器，很好的可伸缩性、可靠性和管理性。

LVS集群采用IP负载均衡技术和基于内容请求分发技术。调度器具有很好的吞吐率，将请求均衡地转移到不同的服务器上执行，且调度器自动屏蔽掉服务器的故障，从而将一组服务器构成一个高性能的、高可用的虚拟服务器。

Keepalived采用VRRP(virtual router redundancy protocol，虚拟路由冗余协议)热备份协议，以软件的方式实现linux服务器的多机热备功能。VRRP是针对路由器的一种备份解决方案-----由多台路由器组成一个热备组。通过共用的虚拟IP地址对外提供服务；每个热备组内同一时刻只有一台主服务器提供服务，其他服务器处于冗余状态，若当前在线的服务器失败，其他服务器会自动接替（优先级决定接替顺序）虚拟IP地址，以继续提供服务。

一、配置主从LVS服务器

安装依赖包：

[iyunv@localhost ~]# yum install-y gcc gcc-c++ makepcre pcre-devel kernel-devel openssl-devel libnl-devel popt-devel


1、安装ipvsadm
wget http://www.linuxvirtualserver.or ... ipvsadm-1.26.tar.gz
tar zxvf ipvsadm-1.26.tar.gz
cd ipvsadm-1.26
make && make install
2、安装keepalived
wget http://www.keepalived.org/software/keepalived-1.2.7.tar.gz
tar zxvf keepalived-1.2.7.tar.gz
cd keepalived-1.2.7
./configure --prefix=/usr/local/keepalived
make && make install
将keepalived配置成系统服务
cp /usr/local/keepalived/etc/rc.d/init.d/keepalived /etc/init.d/
cp /usr/local/keepalived/etc/sysconfig/keepalived /etc/sysconfig/
mkdir /etc/keepalived/
cp /usr/local/keepalived/etc/keepalived/keepalived.conf /etc/keepalived/
cp /usr/local/keepalived/sbin/keepalived /usr/sbin/
3、修改主keepalived配置文件（备只修改router_id、state和priority）
[iyunv@localhost ~]# vi /etc/keepalived/keepalived.conf
! Configuration File forkeepalived
global_defs {
notification_email {
test@sina.com            #故障接受联系人
}
notification_email_from admin@test.com   #故障发送人
smtp_server 127.0.0.1    #本机发送邮件
smtp_connect_timeout 30
router_id LVS_MASTER     #BACKUP上修改为LVS_BACKUP
}
vrrp_instance VI_1 {
state MASTER             #BACKUP上修改为BACKUP
interface eth0
virtual_router_id 51     #虚拟路由标识，主从相同
priority 100             #BACKUP上修改为90
advert_int 1
authentication {
auth_type PASS
auth_pass 1111           #主从认证密码必须一致
}
virtual_ipaddress {      #Web虚拟IP（VTP）
172.0.0.10
  }
}
virtual_server 172.0.0.10 80 { #定义虚拟IP和端口
delay_loop 6    #检查真实服务器时间，单位秒
lb_algo rr      #设置负载调度算法，rr为轮训
lb_kind DR      #设置LVS负载均衡DR模式
persistence_timeout 50 #同一IP的连接60秒内被分配到同一台真实服务器
protocol TCP    #使用TCP协议检查realserver状态
real_server 172.0.0.13 80 {  #第一个web服务器
weight 3          #节点权重值
TCP_CHECK {       #健康检查方式
connect_timeout 3 #连接超时
nb_get_retry 3    #重试次数
delay_before_retry 3  #重试间隔/S
  }
}
real_server 172.0.0.14 80 {  #第二个web服务器
weight 3
TCP_CHECK {
connect_timeout 3
nb_get_retry 3
delay_before_retry 3
     }
  }
}
[iyunv@localhost ~]# service keepalived restart #启动keepalived
二、分别在两台Web服务器编写脚本并启动
[iyunv@localhost ~]# vi /etc/init.d/real.sh
#description : start realserver
VIP=172.0.0.10
. /etc/init.d/functions
case "$1" in
start)
/sbin/ifconfig lo:0 $VIP broadcast $VIP netmask 255.255.255.255 up
echo "1" >/proc/sys/net/ipv4/conf/lo/arp_ignore
echo "2" >/proc/sys/net/ipv4/conf/lo/arp_announce
echo "1" >/proc/sys/net/ipv4/conf/all/arp_ignore
echo "2" >/proc/sys/net/ipv4/conf/all/arp_announce
echo "LVS RealServer Start OK"
;;
stop)
/sbin/ifconfig lo:0 down
echo "0" >/proc/sys/net/ipv4/conf/lo/arp_ignore
echo "0" >/proc/sys/net/ipv4/conf/lo/arp_announce
echo "0" >/proc/sys/net/ipv4/conf/all/arp_ignore
echo "0" >/proc/sys/net/ipv4/conf/all/arp_announce
echo "LVS RealServer Stoped OK"
;;
*)
echo "Usage: $0 {start|stop}"
exit 1
esac

[iyunv@localhost ~]# chmod +x /etc/init.d/real.sh
[iyunv@localhost ~]# /etc/init.d/real.sh start
LVS RealServer Start OK
[iyunv@localhost ~]# echo "/etc/init.d/real.sh start" >> /etc/rc.local
[iyunv@localhost ~]# service httpd start
[iyunv@localhost ~]# echo “192.168.0.30″ > /var/www/html/index.html
[iyunv@localhost ~]# echo “192.168.0.40″ > /var/www/html/index.html
[iyunv@localhost ~]# service iptables stop  #关闭防火墙
[iyunv@localhost ~]# setenforce 0  #临时关闭selinux
三、测试及常用命令
http://172.0.0.10 #访问一直刷新会轮训显示172.0.0.13/14
模拟宕掉主LVS，服务器照常工作，再宕掉Web1，这时只会显示Web2，这样就实现ip负载均衡，高可用集群。当主LVS恢复后，会切换成主动服务器，如果Keepalived监控模块检测web故障恢复后，恢复的主机又将此节点加入集群系统中。
常用命令：
[iyunv@localhost ~]# ipvsadm -ln #显示集群中服务器ip信息
[iyunv@localhost ~]# ip addr #显示VTP绑定在哪个服务器上
[iyunv@localhost ~]# tail -f /var/log/messges

(从日志中可知，主机出现故障后，备机立刻检测到，此时备机变为MASTER角色，并且接管了主机的虚拟IP资源，最后将虚拟IP绑定在etho设备上)
