vmware做Centos磁盘分区管理实验

fdjhj

   在linux运维工作中，熟练掌握磁盘管理相关技能是对运维人员最基本的要求。最近在学习系统管理的内容，而磁盘分区是其中比较重要的一部分内容。本实验所用linux系统为Centos6.6，涉及到的知识为linux磁盘分区。

一、在实验前必须先要了解磁盘管理的基本知识：

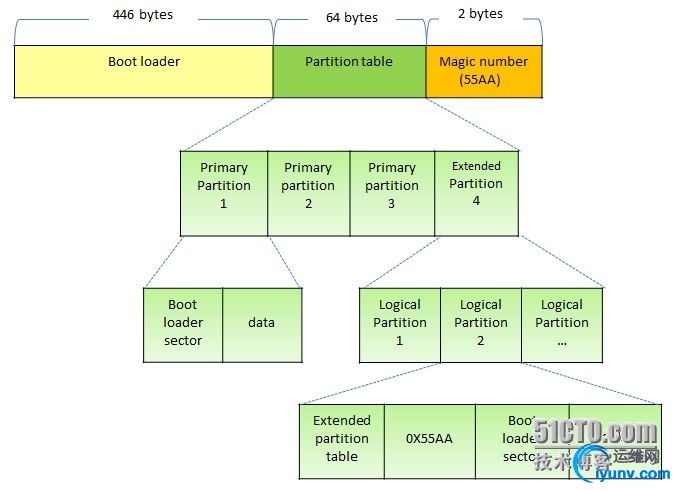

1、MBR，Master Boot Record(主引导记录)

         MBR为磁盘第0磁道第0扇区，共512字节，从上图可以知道，Bootloader占据446字节，而Partition分区表占据了64字节，每个分区需要16字节，所以分区表只能标识4个分区的信息。那要想建立多余4个分区怎么办呢？办法就是3+1(N)，即建立3个主分区(Primary )和一个扩展分区(extended)，而扩展分区里划分了N个逻辑分区(logical)，扩展分区本身并不可用，里面包含的逻辑分区才是可用的分区。

2、磁盘设备文件的命名规则

IDE硬盘：/dev/hd

SCSI,SATA,SAS,USB等存储设备:/dev/sd#

不同设备：a-z          #例如/dev/sda, /dev/sdb, ...

同一设备上的不同分区：1,2, ...，    #例如/dev/sda1, ... /dev/sda5…

3、文件系统类别

1) 各平台文件系统类别

      Linux文件系统：

    ext2,ext3, ext4, xfs, btrfs, reiserfs, jfs

    swap：交换分区

    光盘：iso9660

    Windows：fat32，ntfs

    网络文件系统：NFS，CIFS

    集群文件：GFS2，OCFS2

    分布式文件系统：ceph，moosefs，mogilefs，GlusterFS,Lustre

2）根据其是否支持“journal”功能；

       日志型文件系统：ext3, ext4, xfs ...

      非日志型：ext2,vfat

3) linux文件系统的组成部分：

内核中的模块：ext4,xfs, vfat

用户空间的管理工具：mkfs.ext2,mkfs.ext4, mkfs.xfs,mkfs,vfat

4、常用的分区管理工具有: fdisk，parted, sfdisk。在这里使用的是fdisk工具进行分区。

       相关语法：fdisk[OPTION]DEVICE

OPTION：

   -l：列出给定设备的分区表信息，如果后面不指定DEVICE，

则列出从/proc/partitions 中获取到的信息。

  -b：设定扇区大小(1024,2048,4096...)

子命令：管理功能

p：print，显示已有分区

n：new，创建

d：delete，删除

w：write，写入磁盘并退出

q：退出

m：获取帮助

l:列表所有分区的类型id

t：调整分区id

二、实验

1、在新建分区前，先用命令fdisk -l查看分区情况。磁盘在系统中命名为/dev/sda，假如再添加多一块磁盘，系统会显示新磁盘为/dev/sdb。由命令结果可看出系统中已存在2个主分区。

1 2 3 4 5 6 7 8 9 10 11 12

[iyunv@localhost ~]#fdisk -l Disk /dev/sda: 85.9GB, 85899345920 bytes 255 heads, 63sectors/track, 10443 cylinders Units = cylinders of16065 * 512 = 8225280 bytes Sector size(logical/physical): 512 bytes / 512 bytes I/O size(minimum/optimal): 512 bytes / 512 bytes Disk identifier:0x0002791b    Device Boot      Start         End      Blocks  Id  System /dev/sda1   *          1        1913    15360000  83  Linux /dev/sda2            1913        1938      204800  82  Linux swap / Solaris

2、新建主分区。

命令：fdisk /dev/sda   对/dev/sda进行交互式分区管理，管理命令功能如下：

p：print，显示已有分区

n：new，创建

d：delete，删除

w：write，写入磁盘并退出

q：退出

m：获取帮助

l:列表所有分区的类型id

    t：调整分区id

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18

[iyunv@localhost ~]#fdisk /dev/sda WARNING:DOS-compatible mode is deprecated. It's strongly recommended to          switch off the mode (command 'c') andchange display units to          sectors (command 'u'). Command (m forhelp): p   Disk /dev/sda: 85.9GB, 85899345920 bytes 255 heads, 63sectors/track, 10443 cylinders Units = cylinders of16065 * 512 = 8225280 bytes Sector size(logical/physical): 512 bytes / 512 bytes I/O size(minimum/optimal): 512 bytes / 512 bytes Disk identifier:0x0002791b    Device Boot      Start         End      Blocks  Id  System /dev/sda1   *          1        1913    15360000  83  Linux /dev/sda2            1913        1938      204800  82  Linux swap / Solaris

1 2 3 4 5 6 7 8 9

Command (m for help): n                # 新建一个分区 Command action    e  extended    p  primary partition (1-4) p                # 建立主分区 Partition number (1-4): 3             # 指定建立的分区 First cylinder (1938-10443, default 1938):         # 不指定默认延续之前的柱面 Using default value1938 Last cylinder, +cylinders or +size{K,M,G} (1938-10443, default10443): +10G      # 创建10G大小的主分区

3、调整分区id(根据实际需要，这里仅介绍)

默认创建为Linux(id为83)，根据实际需要，若要创建为swap分区，则要调整分区id为82，即 Linux swap /So；若要创建Linux LVM 分区，则需调整分区id为8e。在这里按默认，不需要调整。

列出分区id列表：

1 2 3 4 5 6 7 8

Command(m for help): l 0 Empty           24  NEC DOS         81 Minix / old Lin bf  Solaris         1 FAT12           39  Plan 9          82 Linux swap / So c1  DRDOS/sec(FAT- 2  XENIXroot      3c  PartitionMagic  83 Linux           c4  DRDOS/sec (FAT- 3  XENIXusr       40  Venix 80286     84 OS/2 hidden C:  c6  DRDOS/sec (FAT- 4  FAT16<32M      41  PPC PReP Boot   85 Linux extended  c7  Syrinx         (以下内容省略)…

调整分区：

使用Command  t ，并指定分区，具体步骤在这里不演示。

4、建立扩展分区

需要注意的是，建立扩展分区时，如果之前已经分配好了3个主分区，不把剩余的全部的空间都占据，则没有被分配到的空间无法使用。因为逻辑分区只能在扩展分区的空间范围内。

1 2 3 4 5 6 7 8 9 10

Command (m forhelp): n Command action    e  extended    p  primary partition (1-4) e             # 指定建立扩展分区 Selected partition 4 First cylinder(3244-10443, default 3244): Using default value3244 Last cylinder, +cylinders or +size{K,M,G} (3244-10443, default10443):      #  回车指定使用默认全部空间 Usingdefault value 10443

5、建立逻辑分区

1 2 3 4

Command (m forhelp): n First cylinder(3244-10443, default 3244): Using default value3244 Last cylinder, +cylinders or +size{K,M,G} (3244-10443, default10443): +10G      # 新建10G大小的逻辑分区

6、检查新建分区并保存退出

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25

Command (m for help): p      # 查看已有分区 Disk /dev/sda: 85.9GB, 85899345920 bytes 255 heads, 63sectors/track, 10443 cylinders Units = cylinders of16065 * 512 = 8225280 bytes Sector size(logical/physical): 512 bytes / 512 bytes I/O size(minimum/optimal): 512 bytes / 512 bytes Disk identifier:0x0002791b    Device Boot      Start         End      Blocks  Id  System /dev/sda1   *          1        1913    15360000  83  Linux /dev/sda2            1913        1938      204800  82  Linux swap / Solaris /dev/sda3            1938        3243   10483573+  83  Linux /dev/sda4            3244       10443   57834000    5  Extended /dev/sda5            3244        4549   10490413+  83  Linux Command (m forhelp): w     # 切记，保存退出 The partition tablehas been altered! Calling ioctl() tore-read partition table. WARNING: Re-readingthe partition table failed with error 16: Device or resource busy. The kernel stilluses the old table. The new table will be used at the next reboot orafter you run partprobe(8) or kpartx(8) Syncing disks.

7、使新增分区生效

     在上面交互式管理磁盘操作中，只是新建好分区，而内核不会主动去识别更改后的分区。用cat /proc/partitions命令查看，新建的分区还没生效。命令结果如下：

1 2 3 4 5 6

[iyunv@localhost ~]#cat /proc/partitions major minor  #blocks name    8       0   83886080 sda    8       1   15360000 sda1    8       2     204800 sda2

于是就要到partx命令，partx命令的用途是把现有的并编号的磁盘分区列表通知内核。在Centos 5.X中，用的是partprobe命令。

1 2 3 4 5

[iyunv@localhost ~]#partx -a /dev/sda BLKPG: Device orresource busy error addingpartition 1 BLKPG: Device orresource busy error addingpartition 2

再用fdisk -l命令查看，由下结果可以看到，系统已经识别了新增的分区。fdisk -l 命令结果是把/proc/partitions里的分区表打印出来。

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15

[iyunv@localhost ~]#fdisk -l Disk /dev/sda: 85.9GB, 85899345920 bytes 255 heads, 63sectors/track, 10443 cylinders Units = cylinders of16065 * 512 = 8225280 bytes Sector size(logical/physical): 512 bytes / 512 bytes I/O size(minimum/optimal): 512 bytes / 512 bytes Disk identifier:0x0002791b    Device Boot      Start         End      Blocks  Id  System /dev/sda1   *          1        1913    15360000  83  Linux /dev/sda2            1913        1938      204800  82  Linux swap / Solaris /dev/sda3            1938        3243   10483573+  83  Linux /dev/sda4            3244       10443   57834000    5  Extended /dev/sda5            3244        4549   10490413+  83  Linux

8、格式化分区并指定分区文件系统

   在这里使用ext系列文件系统专用管理工具mke2fs进行格式化并指定文件系统类型。命令用法如下：

      mke2fs [OPTION]…  device

命令常用选项：

-t{ext2|ext3|ext4}

-b{1024|2048|4096} ：块大小

-L'LABEL'

-j：相当于-t ext3

-i#：数据空间中每多少个字节创建一个inode，此大小不应该小于block大小

-N#：为数据空间创建多少个inode

-m#：为管理人员预留的空间占据的百分比

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27

[iyunv@localhost ~]#mke2fs -t ext4 -b 2048 -L "Primary_Partition" /dev/sda3   mke2fs 1.41.12(17-May-2010) Filesystemlabel=Primary_Partitio OS type: Linux Block size=2048(log=1) Fragment size=2048(log=1) Stride=0 blocks,Stripe width=0 blocks 655360 inodes,5241786 blocks 262089 blocks(5.00%) reserved for the super user First data block=0 Maximum filesystemblocks=542113792 320 block groups 16384 blocks pergroup, 16384 fragments per group 2048 inodes pergroup Superblock backupsstored on blocks:         16384, 49152, 81920, 114688, 147456,409600, 442368, 802816, 1327104,         2048000, 3981312 Writing inodetables: done                            Creating journal(32768 blocks): done Writing superblocksand filesystem accounting information: done This filesystem willbe automatically checked every 37 mounts or 180 days, whichevercomes first.  Use tune2fs -c or -i tooverride. [iyunv@localhost ~]#mke2fs -t ext4 -b 2048 -L "Logical_Partition" /dev/sda5 结果省略...

可以用命令blkid查看块设备属性信息查看。用法如下：

blkid [OPTION]...[DEVICE]

-UUUID：根据指定的UUID来查找对应的设备

-LLABEL：根据指定的LABEL来查找对应的设备

命令结果如下：

1 2 3 4

[iyunv@localhost ~]#blkid /dev/sda3 /dev/sda3:LABEL="Primary_Partitio"UUID="4f0572f3-64a4-4b19-bc4c-eb5df4644741" TYPE="ext4" [iyunv@localhost ~]#blkid /dev/sda5 /dev/sda5:LABEL="Logical_Partitio"UUID="208ef72f-706e-4888-9655-32a91ecb18a2" TYPE="ext4"

9、挂载分区

mount基本用法为：mount [OPTION] DEVICE  DIR

DEVICE：指明要挂载的设备，可以使设备文件，可以用卷标 -L 'LABEL'，UUID ：-U 'UUID'，

        或者伪文件系统名称。

DIR：为挂载目录，必须为已存在目录，且目录原有文件在挂载完成后会被临时隐藏，

      建议使用空目录

1 2 3

[iyunv@localhost ~]# mkdir /Prim_test /Logi_test  #新建两个目录当作挂载点 [iyunv@localhost ~]#mount /dev/sda3 /Prim_test/ [iyunv@localhost ~]#mount /dev/sda5 /Logi_test

1 2 3 4 5 6

[iyunv@localhost ~]# df -l     # 查看挂载项 Filesystem     1K-blocks  Used Available Use% Mounted on /dev/sda1       14987656 667824  13551832  5% / tmpfs             502176      0   502176   0% /dev/shm /dev/sda3       10252772 12308   9716286   1% /Prim_test /dev/sda5       10259072 12308   9722244   1% /Logi_test

1 2 3 4

[iyunv@localhost ~]# ls /Prim_test/      # 挂载目录出现lost+found表明挂载已经成功 lost+found [iyunv@localhost ~]#ls /Logi_test/ lost+found

1 2 3 4 5 6

[iyunv@localhost ~]# cp /etc/fstab /Prim_test/  #  复制一个文件到挂载目录里，若能正常打开，则再次确认挂载成功 [iyunv@localhost ~]#cat /Prim_test/fstab # # /etc/fstab # Created byanaconda on Tue Aug 25 18:43:53 20 (文档下面内容省略...)

10、配置分区开机自动挂载

编辑/etc/fstab配置文件，添加注释的两行内容

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16

[iyunv@localhost ~]#vim /etc/fstab # # /etc/fstab # Created byanaconda on Tue Aug 25 18:43:53 2015 # # Accessiblefilesystems, by reference, are maintained under '/dev/disk' # See man pagesfstab(5), findfs(8), mount(8) and/or blkid(8) for more info # UUID=915ff827-bd8e-4b9c-b804-a8bb73441c7a/                     ext4    defaults       1 1 UUID=278e1b2d-05e7-4c58-bd9e-99740bdee416swap                  swap    defaults       0 0 UUID=4f0572f3-64a4-4b19-bc4c-eb5df4644741 /Prim_test           ext4    defaults       0 0       #挂载/dev/sda3 UUID=208ef72f-706e-4888-9655-32a91ecb18a2 /Logi_test           ext4    defaults       0 0       #挂载/dev/sda5 tmpfs                   /dev/shm                tmpfs   defaults        0 0 devpts                  /dev/pts                devpts  gid=5,mode=620  0 0 sysfs                   /sys                    sysfs   defaults        0 0 proc                    /proc                   proc    defaults        0 0

关于/etc/fstab配置文件各字段的解释如下：

    1、需要挂载的设备或伪文件系统

            可以为设备文件名称、LABEL(LABEL="")、UUID(UUID="")、伪文件系统名称

            (proc,sysfs)，建议用UUID，可以唯一标识设备，UUID不容易混乱冲突。

    2、挂载点

    为事先存在的目录

    3、文件系统类型

    4、转储频率：

            0：不做备份；1：每天转储；2：每隔一天转储。

    5、自检次序

            0：不自检；1：首先自检；一般只有rootfs才用1。

三、一些扩展管理命令

tune2fs：重新设定ext系统文件系统可调整参数的值

tune2fs [OPTION]... DEVICE

常用选项：

-l：查看指定文件系统超级块信息，superblock

-L"LABEL"：修改卷标

-m#: 预留给管理员的空间百分比

-j：将ext2升级为ext3

-O：文件系统属性启用或禁用

-o：调整文件系统的默认挂载选项

-UUUID：修改UUID号

dumpe2fs：显示设备文件系统的超级块和块组信息

dumpe2fs [OPTION]…  DEVICE

-h：只查看超级块信息，不显示块组信息

        不加选项显示超级快和块组信息

mkswap：创建交换分区

fsck：检查和修复文件系统

    用法如下：

fsck.FS_TYPE device

fsck [OPTION]   device

-t：指定文件系统类型

-a：自动修复错误

-r：交互式修复错误

        注意：若指定FS_TYPE，则一定要与分区上已经存在文件类型相同；

总结：磁盘分区可以用fdisk工具进行分区，和指定分区ID（根据实际需要），切记w保存后退 出。用partx命令通知内核重新识别读取更改后的分区，再用mke2fs命令进行格式化和设定文件系统类型，并设置一些参数，如块大小，卷标，给管理员保留空间所占块数百分比等等。mount挂载分区，测试是否挂载正常。若要开机挂载则在/etc/fstab配置文件中添加相关项。

除了磁盘分区用到的一些命令外，还有一些常用的磁盘管理命令，如查看块设备信息blkid，重新设定ext文件系统参数tune2fs, 显示文件系统超级快和块组信息dumpe2fs, 文件系统和检查命令fsck，等等。
