openwrt linux 基于iptables的流量和速度统计

twerer

• 简介



    目前openwrt系统中流量统计做的最好的应该是“石像鬼”固件了，用以做流量统计的工具也有很多如：tomato，luci-app-statistics等。

    本文想给大家介绍一种基于iptables规则的流量统计方法。该方法的基本原理是利用iptables自带的对规则链的流量统计功能，通过制定不同的规则并挂在不同的表和链上来实现对特定流量统计。

    本方法的好处如下：

        1、灵活统计多种流量。

        2、流量统计准确。

        3、便于扩张。

iptables简介
    iptables表说明

       mangle 表   #主要作用是更具规则修改数据包的标志，以便其他规则或应用程序对其进行                 处理。做好不要在该表中做DROP处理。

           -->PREROUTING   #在执行路由决策前的数据经过该链。
           -->INPUT      #本机接收的数据包经过该链。

           -->FORWARD     #需要转发出去的数据包经过该链。

           -->OUTPUT     #本机发出的数据包经过该链。

           -->POSTROUTING  #在执行完路由决策后即将发送出去的数据包经过该链。

       nat  表   #顾名思义该表主要做网络地址装换的。如：SNAT DNAT REDIRECT。该表不能                对数据包执行丢弃动作。

           -->PREROUTING   #在执行路由决策前的数据经过该链,可在该链上做REDIRECT
           -->POSTROUTING  #在执行完路由决策后即将发送出去的数据包经过该链。SNAT
           -->OUTPUT     #本机发出的数据包经过该链。
       filter 表  #在该表上主要做数据包的过滤。

           -->INPUT      #到本机数据包的的过滤。
           -->FORWARD     #转发数据包的过滤。

           -->OUTPUT      #本机发出的数据包的过滤。
    iptables数据流向说明

    目的地为本机的数据流向图如下：

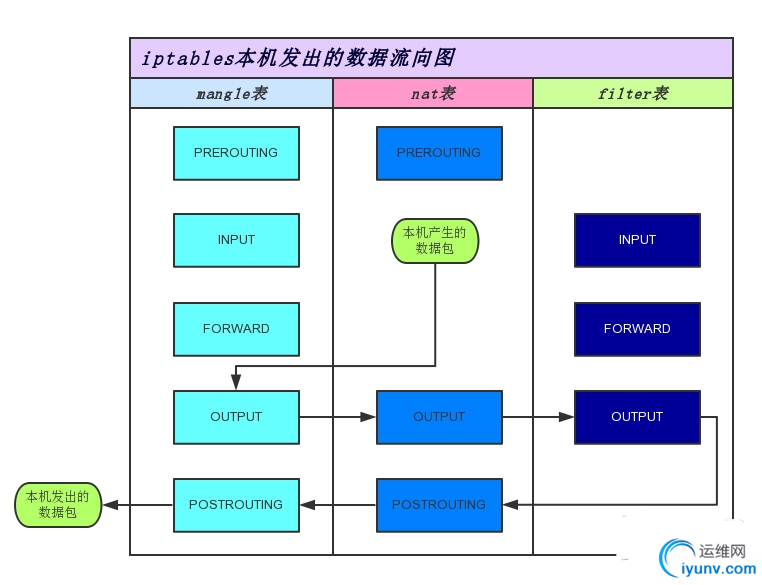

    本机发出的数据流向图


    本机转发的数据流向图


    特别说明：如果已经建立连接的TCP数据是不会经过nat表的PREROUTING链的。

统计规则链的挂载说明
    根据以上说明，对于统计规则链最好放在filter表中，且同时为了提高统计的精确性，需要改造filter表的上的所有ACCEPT的规则到同一自定义链上。如所有INPUT链上的ACCEPT动作都重定向到input_accept中，OUTPUT链上的ACCEPT动作都重定向到output_accept链上，同理FORWARD链上的所有ACCEPT规则都重定向到forward_accept链上。

    然后分别在自定义的*_accept链上增加对各个客户端的统计。其中input_accept可以统计所有客户端到本机的上行流量。 output_accept可以统计所有客户端到本机的下行流量。 forward_accept可以统计每个客户端经本机转发的上外网的上行与下行流量。

代码实现说明
    为了实现高效的对iptables规则链上的流量统计，程序可以基于libiptc库来实现。实例代码如下：

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24

void do_network_stats() {     struct iptc_handle *handle = NULL;     const struct ipt_entry *entry  = NULL;     handle = iptc_init("filter");     if (!handle) {         debug(MSG_ERROR, "iptc_init err msg:%s", iptc_strerror(errno));         return ;     }           entry = iptc_first_rule("input_accept", handle);     while (entry) {         ip = (char *)inet_ntoa(entry->ip.src);         debug(MSG_INFO, "stats ip:%s pcnt:%llu bcnt:%llu",                 ip, entry->counters.pcnt, entry->counters.bcnt);         update_flow(ip, entry->counters.pcnt, entry->counters.bcnt);         iptc_zero_counter("input_accept", count++, handle); //统计完成后清空规则链上的数据，用以实现增量统计，从而解决iptables规则被删除后重新加载导致的流量统计不正确的问题。         entry = iptc_next_rule(entry, handle);           }     iptc_commit(handle); //用以应用上面清空规则链上的统计信息的代码。     iptc_free(handle); }

后续说明
    如果各位想要了解更多的实现细节可以在评论在探讨。
