LVS+Keepalived实现mysql的负载均衡

78144666

1 初识LVS：Linux Virtual Server
  1.1 LVS是什么
　　LVS是Linux Virtual Server的简称，也就是Linux虚拟服务器, 是一个由章文嵩博士发起的自由软件项目，它的官方站点是www.linuxvirtualserver.org。现在LVS已经是 Linux标准内核的一部分，在Linux2.4内核以前，使用LVS时必须要重新编译内核以支持LVS功能模块，但是从Linux2.4内核以后，已经完全内置了LVS的各个功能模块，无需给内核打任何补丁，可以直接使用LVS提供的各种功能。
  1.2 LVS有什么作用
　　LVS主要用于服务器集群的负载均衡。它工作在网络层，可以实现高性能，高可用的服务器集群技术。它廉价，可把许多低性能的服务器组合在一起形成一个超级服务器。它易用，配置非常简单，且有多种负载均衡的方法。它稳定可靠，即使在集群的服务器中某台服务器无法正常工作，也不影响整体效果。另外可扩展性也非常好。
　　LVS自从1998年开始，发展到现在已经是一个比较成熟的技术项目了。可以利用LVS技术实现高可伸缩的、高可用的网络服务，例如WWW服务、Cache服务、DNS服务、FTP服务、MAIL服务、视频/音频点播服务等等，有许多比较著名网站和组织都在使用LVS架设的集群系统，例如：Linux的门户网站（www.linux.com）、向RealPlayer提供音频视频服务而闻名的Real公司（www.real.com）、全球最大的开源网站（sourceforge.net）等。
  1.3 LVS的体系结构

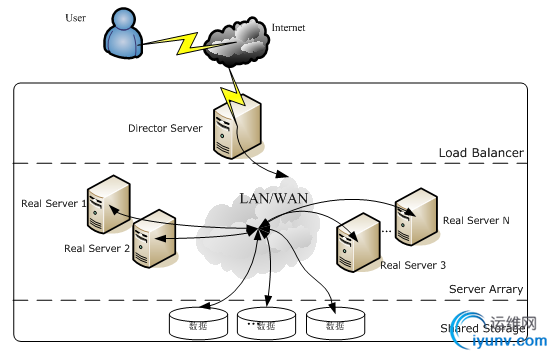

　　使用LVS架设的服务器集群系统有三个部分组成：
　　（1）最前端的负载均衡层，用Load Balancer表示；
　　（2）中间的服务器集群层，用Server Array表示；
　　（3）最底端的数据共享存储层，用Shared Storage表示；
　　在用户看来，所有的内部应用都是透明的，用户只是在使用一个虚拟服务器提供的高性能服务。

  1.4 LVS负载均衡机制
　　（1）LVS是四层负载均衡，也就是说建立在OSI模型的第四层——传输层之上，传输层上有我们熟悉的TCP/UDP，LVS支持TCP/UDP的负载均衡。因为LVS是四层负载均衡，因此它相对于其它高层负载均衡的解决办法，比如DNS域名轮流解析、应用层负载的调度、客户端的调度等，它的效率是非常高的。
　　（2）LVS的转发主要通过修改IP地址（NAT模式，分为源地址修改SNAT和目标地址修改DNAT）、修改目标MAC（DR模式）来实现。
　　①NAT模式：网络地址转换

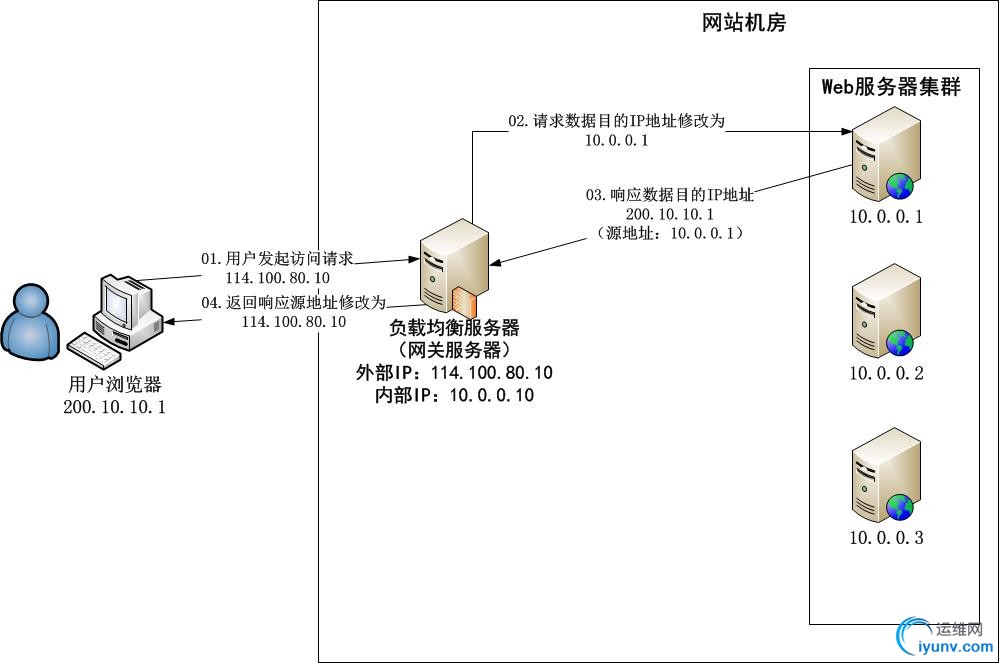

　　NAT（Network Address Translation）是一种外网和内网地址映射的技术。NAT模式下，网络数据报的进出都要经过LVS的处理。LVS需要作为RS（真实服务器）的网关。当包到达LVS时，LVS做目标地址转换（DNAT），将目标IP改为RS的IP。RS接收到包以后，仿佛是客户端直接发给它的一样。RS处理完，返回响应时，源IP是RS IP，目标IP是客户端的IP。这时RS的包通过网关（LVS）中转，LVS会做源地址转换（SNAT），将包的源地址改为VIP，这样，这个包对客户端看起来就仿佛是LVS直接返回给它的。客户端无法感知到后端RS的存在。
　　②DR模式：直接路由

　　DR模式下需要LVS和RS集群绑定同一个VIP（RS通过将VIP绑定在loopback实现），但与NAT的不同点在于：请求由LVS接受，由真实提供服务的服务器（RealServer, RS）直接返回给用户，返回的时候不经过LVS。详细来看，一个请求过来时，LVS只需要将网络帧的MAC地址修改为某一台RS的MAC，该包就会被转发到相应的RS处理，注意此时的源IP和目标IP都没变，LVS只是做了一下移花接木。RS收到LVS转发来的包时，链路层发现MAC是自己的，到上面的网络层，发现IP也是自己的，于是这个包被合法地接受，RS感知不到前面有LVS的存在。而当RS返回响应时，只要直接向源IP（即用户的IP）返回即可，不再经过LVS。
　　（3）DR负载均衡模式数据分发过程中不修改IP地址，只修改mac地址，由于实际处理请求的真实物理IP地址和数据请求目的IP地址一致，所以不需要通过负载均衡服务器进行地址转换，可将响应数据包直接返回给用户浏览器，避免负载均衡服务器网卡带宽成为瓶颈。因此，DR模式具有较好的性能，也是目前大型网站使用最广泛的一种负载均衡手段。
  2 构建实战：LVS+Keepalived实现mysql负载均衡
  2.1 实验结构总览

　　（1）本次基于VMware Workstation搭建一个四台Linux（CentOS 6.4）系统所构成的一个服务器集群，其中两台负载均衡服务器（一台为主机，另一台为备机），另外两台作为真实的Web服务器（向外部提供http服务，这里仅仅使用了CentOS默认自带的http服务，没有安装其他的类似Tomcat、Jexus服务）。
　　（2）本次实验基于DR负载均衡模式
　　设置了一个VIP（Virtual IP）为192.168.5.200，用户只需要访问这个IP地址即可获得网页服务。
　　负载均衡主机为192.168.5.120
　　备机为192.168.5.121
　　mysql服务器A为192.168.5.122
　　mysql服务器B为192.168.5.123
  2.2 基础准备工作
　　以下工作针对所有服务器，也就是说要在四台服务器中都要进行配置：
　　（1）网络配置
　　参考 centos网络配置，将4台虚拟机配置成静态ip
　　（2）设定主机名
　　①修改当前会话中的主机名，执行命令hostname xxxx (这里xxxx为你想要改为的名字)
　　②修改配置文件中的主机名，执行命令vi /etc/sysconfig/network (√一般需要进行此步凑才能永久更改主机名)
　　验证：重启系统reboot
　　（3）IP地址与主机名的绑定
　　执行命令vi /etc/hosts,增加一行内容，如下(下面的从节点以你自己的为主，本实验搭建了两个从节点)：
　　192.168.5.120 lvs-master
　　192.168.5.121 lvs-slave
　　#下面是本次试验的两个真实服务器节点
　　192.168.5.122 lvs-mysql1
　　192.168.5.123 lvs-mysql2
　　保存后退出
　　验证：ping lvs-master
　　（4）关闭防火墙
　　①执行关闭防火墙命令：service iptables stop
　　验证：service iptables stauts
　　②执行关闭防火墙自动运行命令：chkconfig iptables off
　　验证：chkconfig --list | grep iptables
  2.3 配置两台mysql服务器
　　以下操作需要在角色为数据库服务器的两台中进行，不需要在负载均衡服务器中进行操作：
　　（1）安装和运行mysql
　　参考我之前写的一篇文章：MySQL知识总结（一）安装与配置（Linux CentOS）
　　创建数据库bruce
　　创建表test并插入数据：

create table test(
id int,
name varchar(10)
);
-- A中插入
insert into test values(1,'A');
-- B中插入
insert into test values(2,'B');
　　（2）编辑realserver脚本文件
　　①进入指定文件夹：cd /etc/init.d/
　　②创建脚本文件：vi realserver



SNS_VIP=192.168.5.200
/etc/rc.d/init.d/functions
case "$1" in
start)
ifconfig lo:0 $SNS_VIP netmask 255.255.255.255 broadcast $SNS_VIP
/sbin/route add -host $SNS_VIP dev lo:0
echo "1" >/proc/sys/net/ipv4/conf/lo/arp_ignore
echo "2" >/proc/sys/net/ipv4/conf/lo/arp_announce
echo "1" >/proc/sys/net/ipv4/conf/all/arp_ignore
echo "2" >/proc/sys/net/ipv4/conf/all/arp_announce
sysctl -p >/dev/null 2>&1
echo "RealServer Start OK"
;;
stop)
ifconfig lo:0 down
route del $SNS_VIP >/dev/null 2>&1
echo "0" >/proc/sys/net/ipv4/conf/lo/arp_ignore
echo "0" >/proc/sys/net/ipv4/conf/lo/arp_announce
echo "0" >/proc/sys/net/ipv4/conf/all/arp_ignore
echo "0" >/proc/sys/net/ipv4/conf/all/arp_announce
echo "RealServer Stoped"
;;
*)
echo "Usage: $0 {start|stop}"
exit 1
esac
exit 0
　　这里我们设置虚拟IP为：192.168.5.200
　　③保存脚本文件后更改该文件权限：chmod 755 realserver
　　④开启realserver服务：service realserver start

2.4 配置主负载服务器
　　关于keepalived相关知识，请参考：http://bbs.nanjimao.com/thread-855-1-1.html
　　（1）安装Keepalived相关包
　　wget http://www.keepalived.org/software/keepalived-1.2.13.tar.gz
　　tar -zxvf keepalived-1.2.13.tar.gz
　　cd keepalived-1.2.13
　　./configure --disable-fwmark --prefix=/usr/local/keepalived
　　make && make install
　　（2）编辑keepalived.conf配置文件
　　①进入keepalived.conf所在目录：cd /etc/keepalived
　　②首先清除掉keepalived原有配置：> keepalived.conf
　　③重新编辑keepalived配置文件：vi keepalived.conf



global_defs {
router_id LVS_DEVEL  # 设置lvs的id，在一个网络内应该是唯一的
}
vrrp_instance VI_1 {
state MASTER   #指定Keepalived的角色，MASTER为主，BACKUP为备
interface eth1  #指定Keepalived的角色，MASTER为主，BACKUP为备
virtual_router_id 51  #虚拟路由编号，主备要一致
priority 100  #定义优先级，数字越大，优先级越高，主DR必须大于备用DR
advert_int 1  #检查间隔，默认为1s
authentication {
auth_type PASS
auth_pass 1111
}
virtual_ipaddress {
192.168.5.200  #定义虚拟IP(VIP)为192.168.2.33，可多设，每行一个
}
}
# 定义对外提供服务的LVS的VIP以及port
virtual_server 192.168.5.200 3306 {
delay_loop 6 # 设置健康检查时间，单位是秒
lb_algo wlc # 设置负载调度的算法为wlc 基于权重的调度算法
lb_kind DR # 设置LVS实现负载的机制，有NAT、TUN、DR三个模式
nat_mask 255.255.255.0
#persistence_timeout 0 会话保持时间
protocol TCP
real_server 192.168.5.122 3306 {  # 指定real server1的IP地址
weight 3   # 配置节点权值，数字越大权重越高
TCP_CHECK {
connect_timeout 10
nb_get_retry 3
delay_before_retry 3
connect_port 3306
}
}
real_server 192.168.5.123 3306{  # 指定real server2的IP地址
weight 3  # 配置节点权值，数字越大权重越高
TCP_CHECK {
connect_timeout 10
nb_get_retry 3
delay_before_retry 3
connect_port 3306
}
}
}
　　注意：会话保持时间要注释掉，这样可以看出负载均衡的调度
　　（3）开启keepalived服务

service keepalived start
停止命令
service keepalived stop
查看状态
service keepalived status
　　检测：运行命令ipvsadm


2.5 配置从负载服务器
　　从负载服务器与主负载服务器大致相同，只是在keepalived的配置文件中需要改以下两处：
　　（1）将state由MASTER改为BACKUP
　　（2）将priority由100改为99


vrrp_instance VI_1 {
state BACKUP # 这里改为BACKUP
interface eth1
virtual_router_id 51
priority 99 # 这里改为99，master优先级是100
advert_int 1
authentication {
auth_type PASS
auth_pass 1111
}
virtual_ipaddress {
192.168.5.200
}
}


2.6 验证性测试
　　在客户端上登录mysql，客户端机器是120，121，122，123之外的机器
　　mysql -h192.168.5.200 -uroot –pbruce -P3306 –Dbruce
　　因为mysql是长连接，所以测试时需要开启多个命令窗口进行连接
　　发现请求被平均分配到A和B服务器
　　
　　参考文章：
　　http://www.cnblogs.com/edisonchou/p/4281978.html
　　keepalived:
　　Keepalived双机热备(HA)精讲
　　Keepalived原理与实战精讲
