lvs + keepalived + httpd 高可用集群（转）

2216609207

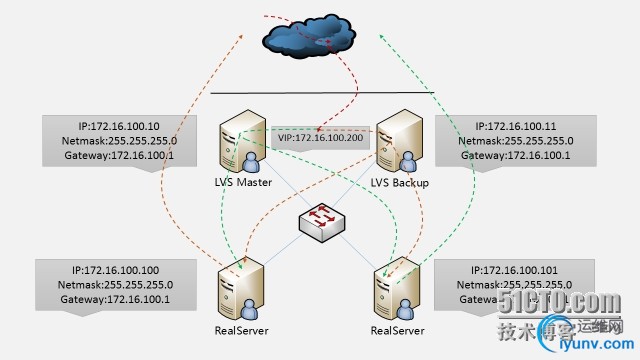

　　实验信息和拓扑：
备注：Centos 6.5 selinux –disabled iptables off

ServerName	Ipaddress information
LVSMaster	172.16.100.10/24
LVSBackup	172.16.100.11/24
VIP	172.16100.200/24
RealServer1	172.16.100.100/24
RealServer2	172.16.100.101/24

• 　　配置lvs Master & lvs Backup


　　# yum install popt popt-devel popt-static libnl-devel libnl–y
　　# mkdir -p mkdir /usr/local/src/lvs
　　# cd /usr/local/src/lvs/
　　安装ipvsadm
　　# wget http://www.linuxvirtualserver.org/software/kernel-2.6/ipvsadm-1.26.tar.gz
　　# tar zxvf ipvsadm-1.26.tar.gz
　　# make && make install && echo"install LVS ok"
　　安装keepalived
　　# wget http://www.keepalived.org/software/keepalived-1.2.13.tar.gz
　　# tar zxvf keepalived-1.2.13.tar.gz
　　# cd keepalived-1.2.13
　　# ./configure && make && make install && echo "installkeepalived ok" || echo "install keepalived is failed"
　　配置keepalived为启动脚本：
　　# cp /usr/local/etc/rc.d/init.d/keepalived  /etc/init.d/
　　# cp /usr/local/etc/sysconfig/keepalived  /etc/sysconfig/
　　# mkdir /etc/keepalived
　　# cp /usr/local/etc/keepalived/keepalived.conf  /etc/keepalived/
　　# cp /usr/local/sbin/keepalived  /usr/sbin/
　　LVS Backup 配置同上
　　Master keepalived.conf配置文件：
　　!Configuration File for keepalived
　　global_defs{
　　notification_email {
　　mengtao10@163.com
　　}
　　notification_email_from mengtao10@163.com
　　smtp_server 127.0.0.1
　　router_id LVS_DEVEL
　　}
　　vrrp_instanceVI_1 {
　　state MASTER
　　interface eth0
　　virtual_router_id 51
　　priority 100
　　advert_int 1
　　authentication {
　　auth_type PASS
　　auth_pass 1q2w3e4r5t6y
　　}
　　virtual_ipaddress {
　　172.16.100.200
　　}
　　}
　　virtual_server172.16.100.200 80 {
　　delay_loop 6
　　lb_algo wrr
　　lb_kind DR
　　persistence_timeout 60
　　protocol TCP
　　real_server 172.16.100.100 80 {
　　weight 3
　　TCP_CHECK {
　　connect_timeout 10
　　nb_get_retry 3
　　delay_before_retry 3
　　connect_port 80
　　}
　　}
　　real_server 172.16.100.101 80 {
　　weight 3
　　TCP_CHECK {
　　connect_timeout 10
　　nb_get_retry 3
　　delay_before_retry 3
　　connect_port 80
　　}
　　}
　　}
　　Lvs Backup配置文件：
　　! Configuration File for keepalived
　　global_defs{
　　notification_email {
　　mengtao10@163.com
　　}
　　notification_email_from mengtao10@163.com
　　smtp_server 127.0.0.1
　　router_id LVS_DEVEL
　　}
　　vrrp_instanceVI_1 {
　　state BACKUP
　　interface eth0
　　virtual_router_id 51
　　priority 99
　　advert_int 1
　　authentication {
　　auth_type PASS
　　auth_pass 1q2w3e4r5t6y
　　}
　　virtual_ipaddress {
　　172.16.100.200
　　}
　　}
　　virtual_server172.16.100.200 80 {
　　delay_loop 6
　　lb_algo wrr
　　lb_kind DR
　　persistence_timeout 60
　　protocol TCP
　　real_server 172.16.100.100 80 {
　　weight 3
　　TCP_CHECK {
　　connect_timeout 10
　　nb_get_retry 3
　　delay_before_retry 3
　　connect_port 80
　　}
　　}
　　real_server 172.16.100.101 80 {
　　weight 3
　　TCP_CHECK {
　　connect_timeout 10
　　nb_get_retry 3
　　delay_before_retry 3
　　connect_port 80
　　}
　　}
　　}
　　两台realserver配置脚本如下：
　　
　　#!/bin/bash
　　#
　　# Script to start LVS DR real server.
　　# description: LVS DR real server
　　#
　　. /etc/rc.d/init.d/functions
　　
　　VIP=172.16.100.200
　　host=`/bin/hostname`
　　
　　case "$1" in
　　start)
　　# Start LVS-DR real server on this machine.
　　/sbin/ifconfig lo down
　　/sbin/ifconfig lo up
　　echo 1 > /proc/sys/net/ipv4/conf/lo/arp_ignore
　　echo 2 > /proc/sys/net/ipv4/conf/lo/arp_announce
　　echo 1 > /proc/sys/net/ipv4/conf/all/arp_ignore
　　echo 2 > /proc/sys/net/ipv4/conf/all/arp_announce
　　
　　/sbin/ifconfig lo:0 $VIP broadcast $VIP netmask 255.255.255.255 up
　　/sbin/route add -host $VIP dev lo:0
　　
　　;;
　　stop)
　　
　　# Stop LVS-DR real server loopback device(s).
　　/sbin/ifconfig lo:0 down
　　echo 0 > /proc/sys/net/ipv4/conf/lo/arp_ignore
　　echo 0 > /proc/sys/net/ipv4/conf/lo/arp_announce
　　echo 0 > /proc/sys/net/ipv4/conf/all/arp_ignore
　　echo 0 >/proc/sys/net/ipv4/conf/all/arp_announce
　　
　　;;
　　status)
　　
　　# Status of LVS-DR real server.
　　islothere=`/sbin/ifconfig lo:0 | grep $VIP`
　　isrothere=`netstat -rn | grep "lo:0" | grep $VIP`
　　if [ ! "$islothere" -o !"isrothere" ];then
　　# Either the route or the lo:0 device
　　# not found.
　　echo "LVS-DR real server Stopped."
　　else
　　echo "LVS-DR real server Running."
　　fi
　　;;
　　*)
　　# Invalid entry.
　　echo "$0: Usage: $0 {start|status|stop}"
　　exit 1
　　;;
　　esac
　　
　　# sh realserver.sh  start
　　

• 　　访问验证：
  　　1.任意关闭一台web服务器，服务都可以正常访问
  2.任意关闭一台lvs，服务都可以正常访问


　　
