使用Nginx+Keepalived组建高可用负载平衡Web server集群

q3256

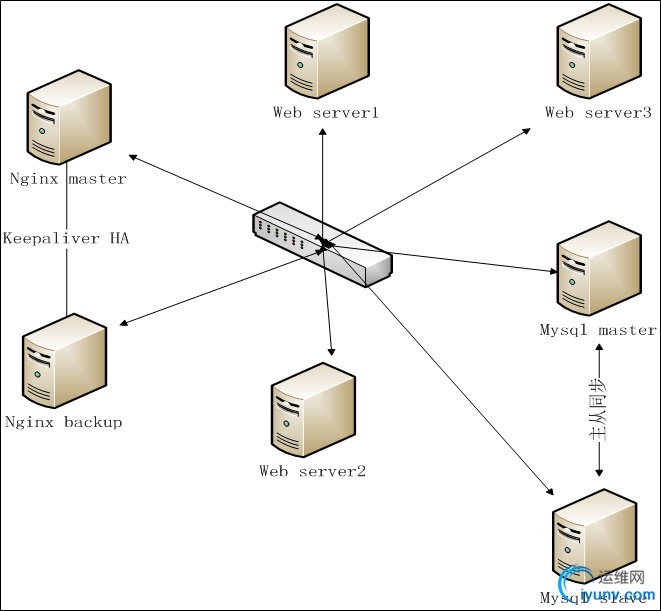

　　一，首先说明一下网络拓扑结构：


1，Nginx 反向代理Server（HA）：
     ①Nginx master：192.168.1.157
     ②Nginx backup：192.168.1.158
      虚拟IP统一为：192.168.1.110  　
2，web服务器：
     192.168.1.160 ，192.168.1.161，192.168.1.162    　 即web服务器，已配置好 Tomcat(Jboss等皆可)和java程序
3，mysql 数据库Server
     mysql主从服务器

二，Nginx安装配置
1，安装
建议先用yum install yum-fastestmirror更新下源

下载并安装nginx1.0.9,下载文件均放到/usr/local/src目录下
cd /usr/local/src

①update yum
yum -y update

②利用CentOS Linux系统自带的yum命令安装、升级所需的程序库

安装依赖包
#yum install gcc pcre pcre-devel zlib zlib-devel openssl openssl-devel

下载nginx
#cd /usr/local/src
#wget http://www.nginx.org/download/nginx-1.0.9.tar.gz
#tar zxvf nginx-1.0.9.tar.gz
#cd nginx-1.0.9

配置安装：
#./configure --prefix=/usr --sbin-path=/usr/sbin/nginx --conf-path=/etc/nginx/nginx.conf --error-log-path=/var/log/nginx/error.log --pid-path=/var/run/nginx/nginx.pid --lock-path=/var/lock/nginx.lock--user=nginx --group=nginx --with-http_ssl_module --with-http_flv_module --with-http_gzip_static_module --http-log-path=/var/log/nginx/access.log --http-client-body-temp-path=/var/tmp/nginx/client/ --http-proxy-temp-path=/var/tmp/nginx/proxy/--http-fastcgi-temp-path=/var/tmp/nginx/fcgi/
#make
#make install

建立用户：
/usr/sbin/groupadd nginx
/usr/sbin/useradd -g nginx -M nginx
mkdir -p /var/tmp/nginx/client
启动nginx
#/usr/sbin/nginx


ps:如果中途提示缺少库，直接yum install xxx即可。
即：conf-path=/etc/nginx/nginx.conf，用户名为nginx,所属的组为nginx

       2，配置
Nginx负载均衡设置：

①修改配置文件：
vi /etc/nginx/nginx.conf

步骤1，添加负载均衡的http upstream模块
upstream  esbwebserver  {
  server   192.168.1.160:8888;
  server   192.168.1.161:8888;
}

步骤2，server指令
server
{
listen  80;
server_name  localhost;#注意此处为localhost

location / {
       proxy_pass        http://esbwebserver;# 添加的tomcat集群名称
       ......
}

②，重启Nginx,加载修改过的配置文件：
步骤1， 停止nginx引擎
killall -9 nginx

步骤2，启动nginx
/usr/sbin/nginx

到此为止，我们的负载均衡就实现了，下面实现Nginx的高可用，即双机热备。

三，Keepalived 安装配置
1,下载并安装keepalived-1.1.15.tar.gz,下载文件均放到/usr/local/src目录下
cd /usr/local/src
wget http://www.keepalived.org/software/keepalived-1.1.15.tar.gz

①解压缩
tar zxvf keepalived-1.1.15.tar.gz

②安装
cd keepalived-1.1.15
./configure --prefix=/usr/local/keepalived
make && make install


③安装成功后做成服务模式，方便启动和关闭
cp /usr/local/keepalived/sbin/keepalived  /usr/sbin/
cp /usr/local/keepalived/etc/sysconfig/keepalived  /etc/sysconfig/
cp /usr/local/keepalived/etc/rc.d/init.d/keepalived  /etc/init.d/


④ 分别设置主和备Nginx上的 安装Keepalived配置文件。

  配置文件位置：
/usr/local/keepalived/etc/keepalived/keepalived.conf

步骤一，先配置主Nginx server上的keepalived.conf文件，如下所示：

! Configuration File for keepalived

  global_defs {
  notification_email {
    644856452@qq.com
  }
  notification_email_from 644856452@qq.com
  smtp_server 127.0.0.1
  smtp_connect_timeout 30
  router_id LVS_DEVEL
}


vrrp_script check_run {
   script "/root/bin/nginx_check.sh"
   interval 5
}
vrrp_sync_group VG1 {
    group {
       VI_1
    }
}


vrrp_instance VI_1 {
   state MASTER
   interface eth0
   virtual_router_id 51
   mcast_src_ip 192.168.1.157
   priority 100
   advert_int 1
   authentication {
       auth_type PASS
       auth_pass 1111
   }

    track_script {
        check_run
    }

   virtual_ipaddress {
       192.168.1.110
   }
}

步骤二，配置backup 服务器的keepalived.conf文件，如下所示：
! Configuration File for keepalived

global_defs {
  notification_email {
    644856452@qq.com
  }
  notification_email_from Alexandre.Cassen@firewall.loc
  smtp_server 127.0.0.1
  smtp_connect_timeout 30
  router_id LVS_DEVEL
}


vrrp_script check_run {
   script "/root/bin/nginx_check.sh"
   interval 5
}
vrrp_sync_group VG1 {
    group {
      VI_1
    }
}


vrrp_instance VI_1 {
   state BACKUP
   interface eth0
   virtual_router_id 51
   priority 99
   advert_int 1
   authentication {
       auth_type PASS
       auth_pass 1111
   }


    track_script {
        check_run
    }
   virtual_ipaddress {
       192.168.1.110
   }
}

参考下例配置：
-----------------------------------------------------带注释的示例----------------------------------------------------
在主服务器编写配置文件
vrrp_script check_run{
                script "/opt/nginx_pid.sh"         ###监控脚本
                interval 2                             ###监控时间
                weight 2                                ###weight2 表示减2，权重值降低，backup server权重值>现Master的，切换
}


vrrp_instance VI_1 {
        state MASTER                           ### 设置为 主
        interface eth0                            ### 监控网卡
        virtual_router_id 51                  ### 这个两台服务器必须一样
        priority 101                                 ### 权重值 MASTRE 一定要高于 BAUCKUP
        authentication {
                     auth_type PASS             ### 加密
                     auth_pass 1111          ###加密的密码，两台服务器一定要一样，不然会出错
}

       track_script {
                check_run     ### 执行监控的服务
        }

        virtual_ipaddress {
             192.168.1.110                          ###    VIP 地址
        }
}


6.在backup server  服务器 keepalived 配置
vrrp_script check_run{
                script "/opt/nginx_pid.sh"
                interval  2
                weight   2
}


vrrp_instance VI_1 {
       state BACKUP                                ### 设置为 辅机
        interface eth0
        virtual_router_id 51                      ### 与 MASTRE 设置 值一样
        priority 100                                     ### 比 MASTRE权重值 低

        authentication {
                     auth_type PASS
                     auth_pass eric                    ### 密码 与 MASTRE 一样
        }

        track_script {
                check_run
        }

        virtual_ipaddress {
                 192.168.1.110
        }
}
----------------------------------------------over-------------------------------------------------------------------

说明：
1，绑定虚拟IP：
  ifconfig eth0:1 192.168.1.110 broadcast 192.168.1.255 netmask 255.255.255.0 up
  route add -host 192.168.1.110 dev eth0:1

2，  启动，关闭keepalived ：
service keepalived start
service keepalived stop

3，测试可用性：
①主Nginx停止Nginx或直接断网情况下（backup正常），访问虚拟IP：192.168.1.110的相关Web服务，正常，测试通过
②backup Nginx停止Nginx或直接断网情况下（Master正常），访问虚拟IP：192.168.1.110的相关Web服务，正常，测试通过

4，监控
可用安装Nagios监控服务，详细请网络搜寻，很多这种资料的。
也可以参考：
http://blog.iyunv.com/luxiaoyu_sdc/article/details/7333416
