网络结构设计——负载均衡之LVS学习笔记（三）

chenjiali · 发表于 2015-9-5 07:58:25

　　LVS按个人理解的说就是将一台Linux服务器当作路由器等功能的技术。LVS---Linux虚拟服务器。
　　LVS实现了三种IP负载均衡技术VS/NAT、VS/TUN、VS/DR。
　　今天简单分享一下我在学习LVS的IP-TUN技术的一些心得。

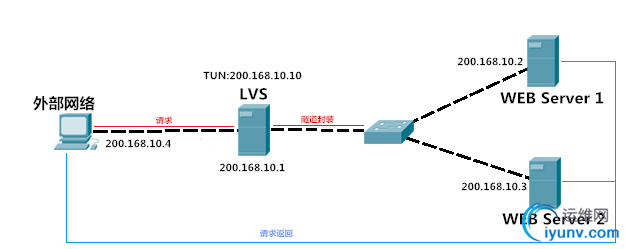

　　背景

　　外部网络　　　　　　Windows
　　LVS　　　　　　　　Centos
　　WEB Server 1　　　Centos
　　WEB Server 2　　　Centos
　　配置

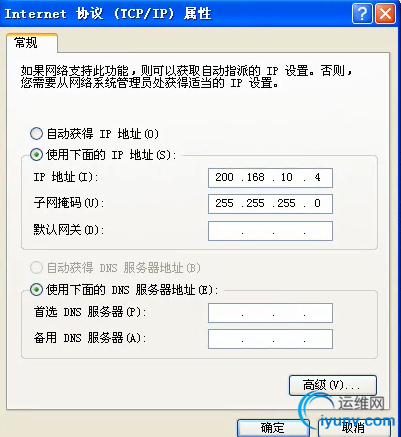

　　　　Windows VM1网卡设置

　　LVS VM1网卡

　　WEB Server1 VM1网卡

　　WEB Server2 VM1网卡

　　LVS设置隧道
　　　　　　

　　ifconfig后，多出隧道网卡

　　路由表中也有记录了
　　　　　　

　　　　写脚本

　　执行

　　WEB Server 1
　　启动apache服务，写一个简单的网页

<html><body><h1>200.168.10.2</h1></body></html>
　　配置隧道

　　写一脚本执行

　　WEB Server 2
　　启动apache服务，写一个简单的网页

<html><body><h1>200.168.10.3</h1></body></html>
　　配置隧道

　　写一脚本执行

　　结果，网页访问
　　第一次访问时候

　　第二次访问时候

　　查看访问

　　SERVER1当前连接为2，总共连接为21次。SERVER2总共了解23次。
　　总结
　　浏览器访问时，访问的是LVS服务器的200.168.10.10这个IP地址，LVS服务器将请求隧道封装后分别轮回发给两台WEB服务器，然后直接由WEB服务器将请求返回给发送的外部网络上的主机，这个过程没有经过LVS服务器的处理了，这样，相对于NAT技术，便没有了LVS服务器访问量限制的瓶颈了。但是由图可以看到，WEB服务器也是挂在公网上的，而不是私网。
　　这样做可以减少大访问量的时候WEB服务器的压力，只是挂在公网上的服务器会比较多。
　　
　　
　　
　　
　　转载请注明出处：http://www.cnblogs.com/yydcdut/p/3525841.html
