基于linux的集群系统LVS

dyok

　　
　　一 LVS （Linux Virtual Server）

　　

针对高可伸缩、高可用网络服务的需求，我们给出了基于IP层和基于内容请求分发的负载平衡调度解决方法，并在Linux内核中实现了这些方法，将一组服务器构成一个实现可伸缩的、高可用网络服务的虚拟服务器。虚拟服务器的体系结构如图2所示， 和
　　一组服务器通过高速的局域网或者地理分布的广域网相互连接，在它们的前端有一个负载调度器（Load Balancer）。负载调度器能无缝地将网络请求调度到真实服务器上，从而使得服务器集群的结构对客户是透明的，客户访问集群系统提供的网络服务就像访问一台高性能、高可用的服务器一样。客户程序不受服务器集群的影响不需作任何修改。系统的伸缩性通过在服务机群中透明地加入和删除一个节点来达到，通过检测节点或服务进程故障和正确地重置系统达到高可用性。由于我们的负载调度技术是在Linux内核中实现的，我们称之为Linux虚拟服务器（Linux Virtual Server）。

　　二 LVS的架构和实现

　　

Linux Virtual Server项目的目标：使用集群技术和Linux操作系统实现一个高性能、高可用的服务器，它具有很好的可伸缩性（Scalability）、可靠性（Reliability）和可管理性（Manageability）。
目前，LVS项目已提供了一个实现可伸缩网络服务的Linux Virtual Server框架，如图所示。
　　在LVS框架中，提供了含有三种IP负载均衡技术的IP虚拟服务器软件IPVS、基于内容请求分发的内核Layer-7交换机KTCPVS和集群管理软件。可以利用LVS框架实现高可伸缩的、高可用的Web、Cache、Mail和Media等网络服务；在此基础上，可以开发支持庞大用户数的、高可伸缩的、高可用的电子商务应用。

　　

IP虚拟服务器软件IPVS
在调度器的实现技术中，IP负载均衡技术是效率最高的。在已有的IP负载均衡技术中有通过网络地址转换（Network Address Translation）将一组服务器构成一个高性能的、高可用的虚拟服务器，我们称之为VS/NAT技术（Virtual Server via Network Address Translation），大多数商品化的IP负载均衡调度器产品都是使用此方法，如Cisco的LocalDirector、F5的Big/IP和 Alteon的ACEDirector。在分析VS/NAT的缺点和网络服务的非对称性的基础上，我们提出通过IP隧道实现虚拟服务器的方法VS/TUN （Virtual Server via IP Tunneling），和通过直接路由实现虚拟服务器的方法VS/DR（Virtual Server via Direct Routing），它们可以极大地提高系统的伸缩性。所以，IPVS软件实现了这三种IP负载均衡技术，它们的大致原理如下（我们将在其他章节对其工作原理进行详细描述），
1.Virtual Server via Network Address Translation（VS/NAT）
通过网络地址转换，调度器重写请求报文的目标地址，根据预设的调度算法，将请求分派给后端的真实服务器；真实服务器的响应报文通过调度器时，报文的源地址被重写，再返回给客户，完成整个负载调度过程。
2.Virtual Server via IP Tunneling（VS/TUN）
采用NAT技术时，由于请求和响应报文都必须经过调度器地址重写，当客户请求越来越多时，调度器的处理能力将成为瓶颈。为了解决这个问题，调度器把请求报文通过IP隧道转发至真实服务器，而真实服务器将响应直接返回给客户，所以调度器只处理请求报文。由于一般网络服务应答比请求报文大许多，采用 VS/TUN技术后，集群系统的最大吞吐量可以提高10倍。

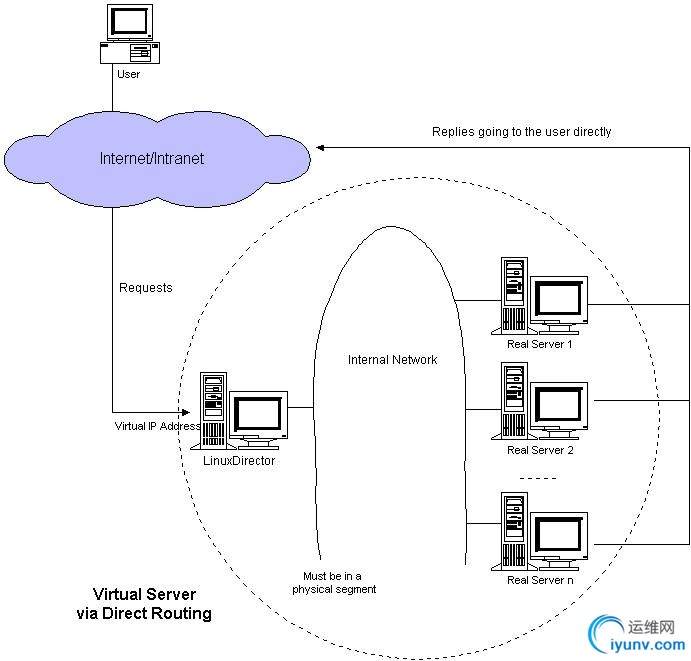

3.Virtual Server via Direct Routing（VS/DR）
VS/DR通过改写请求报文的MAC地址，将请求发送到真实服务器，而真实服务器将响应直接返回给客户。同VS/TUN技术一样，VS/DR技术可极大地提高集群系统的伸缩性。这种方法没有IP隧道的开销，对集群中的真实服务器也没有必须支持IP隧道协议的要求，但是要求调度器与真实服务器都有一块网卡连在同一物理网段上。
针对不同的网络服务需求和服务器配置，IPVS调度器实现了如下八种负载调度算法：
1.轮叫（Round Robin）
调度器通过"轮叫"调度算法将外部请求按顺序轮流分配到集群中的真实服务器上，它均等地对待每一台服务器，而不管服务器上实际的连接数和系统负载。
2.加权轮叫（Weighted Round Robin）
调度器通过"加权轮叫"调度算法根据真实服务器的不同处理能力来调度访问请求。这样可以保证处理能力强的服务器处理更多的访问流量。调度器可以自动问询真实服务器的负载情况，并动态地调整其权值。
3.最少链接（Least Connections）
调度器通过"最少连接"调度算法动态地将网络请求调度到已建立的链接数最少的服务器上。如果集群系统的真实服务器具有相近的系统性能，采用"最小连接"调度算法可以较好地均衡负载。
4.加权最少链接（Weighted Least Connections）
在集群系统中的服务器性能差异较大的情况下，调度器采用"加权最少链接"调度算法优化负载均衡性能，具有较高权值的服务器将承受较大比例的活动连接负载。调度器可以自动问询真实服务器的负载情况，并动态地调整其权值。
5.基于局部性的最少链接（Locality-Based Least Connections）
"基于局部性的最少链接" 调度算法是针对目标IP地址的负载均衡，目前主要用于Cache集群系统。该算法根据请求的目标IP地址找出该目标IP地址最近使用的服务器，若该服务器是可用的且没有超载，将请求发送到该服务器；若服务器不存在，或者该服务器超载且有服务器处于一半的工作负载，则用"最少链接"的原则选出一个可用的服务器，将请求发送到该服务器。
6.带复制的基于局部性最少链接（Locality-Based Least Connections with Replication）
"带复制的基于局部性最少链接"调度算法也是针对目标IP地址的负载均衡，目前主要用于Cache集群系统。它与LBLC算法的不同之处是它要维护从一个目标IP地址到一组服务器的映射，而LBLC算法维护从一个目标IP地址到一台服务器的映射。该算法根据请求的目标IP地址找出该目标IP地址对应的服务器组，按"最小连接"原则从服务器组中选出一台服务器，若服务器没有超载，将请求发送到该服务器，若服务器超载；则按"最小连接"原则从这个集群中选出一台服务器，将该服务器加入到服务器组中，将请求发送到该服务器。同时，当该服务器组有一段时间没有被修改，将最忙的服务器从服务器组中删除，以降低复制的程度。
7.目标地址散列（Destination Hashing）
"目标地址散列"调度算法根据请求的目标IP地址，作为散列键（Hash Key）从静态分配的散列表找出对应的服务器，若该服务器是可用的且未超载，将请求发送到该服务器，否则返回空。
8.源地址散列（Source Hashing）
"源地址散列"调度算法根据请求的源IP地址，作为散列键（Hash Key）从静态分配的散列表找出对应的服务器，若该服务器是可用的且未超载，将请求发送到该服务器，否则返回空。
内核Layer-7交换机KTCPVS
在基于IP负载调度技术中，当一个TCP连接的初始SYN报文到达时，调度器就选择一台服务器，将报文转发给它。此后通过查发报文的IP和TCP报文头地址，保证此连接的后继报文被转发到该服务器。这样，IPVS无法检查到请求的内容再选择服务器，这就要求后端服务器组提供相同的服务，不管请求被发送到哪一台服务器，返回结果都是一样的。但是，在有些应用中后端服务器功能不一，有的提供HTML文档，有的提供图片，有的提供CGI，这就需要基于内容的调度 (Content-Based Scheduling)。
由于用户空间TCP Gateway的开销太大，我们提出在操作系统的内核中实现Layer-7交换方法，来避免用户空间与核心空间的切换和内存复制的开销。在Linux操作系统的内核中，我们实现了Layer-7交换，称之为KTCPVS（Kernel TCP Virtual Server）。目前，KTCPVS已经能对HTTP请求进行基于内容的调度，但它还不很成熟，在其调度算法和各种协议的功能支持等方面，有大量的工作需要做。
虽然应用层交换处理复杂，它的伸缩性有限，但应用层交换带来以下好处：
•相同页面的请求被发送到同一服务器，可以提高单台服务器的Cache命中率。
•一些研究[5]表明WEB访问流中存在局部性。Layer-7交换可以充分利用访问的局部性，将相同类型的请求发送到同一台服务器，使得每台服务器收到的请求具有更好的相似性，可进一步提高单台服务器的Cache命中率。
•后端服务器可运行不同类型的服务，如文档服务，图片服务，CGI服务和数据库服务等。　　
　　三 LVS的特点
　　

LVS集群的特点可以归结如下：
1.功能
有实现三种IP负载均衡技术和八种连接调度算法的IPVS软件。在IPVS内部实现上，采用了高效的Hash函数和垃圾回收机制，能正确处理所调度报文相关的ICMP消息（有些商品化的系统反而不能）。虚拟服务的设置数目没有限制，每个虚拟服务有自己的服务器集。它支持持久的虚拟服务（如HTTP Cookie和HTTPS等需要该功能的支持），并提供详尽的统计数据，如连接的处理速率和报文的流量等。针对大规模拒绝服务（Deny of Service）攻击，实现了三种防卫策略。
有基于内容请求分发的应用层交换软件KTCPVS，它也是在Linux内核中实现。有相关的集群管理软件对资源进行监测，能及时将故障屏蔽，实现系统的高可用性。主、从调度器能周期性地进行状态同步，从而实现更高的可用性。
2.适用性
后端服务器可运行任何支持TCP/IP的操作系统，包括Linux，各种Unix（如FreeBSD、Sun Solaris、HP Unix等），Mac/OS和Windows NT/2000等。
负载调度器能够支持绝大多数的TCP和UDP协议：
协议 内 容
TCP HTTP，FTP，PROXY，SMTP，POP3，IMAP4，DNS，LDAP，HTTPS，SSMTP等
UDP DNS，NTP，ICP，视频、音频流播放协议等
无需对客户机和服务器作任何修改，可适用大多数Internet服务。
3.性能
LVS服务器集群系统具有良好的伸缩性，可支持几百万个并发连接。配置100M网卡，采用VS/TUN或VS/DR调度技术，集群系统的吞吐量可高达1Gbits/s；如配置千兆网卡，则系统的最大吞吐量可接近10Gbits/s。
4.可靠性
LVS服务器集群软件已经在很多大型的、关键性的站点得到很好的应用，所以它的可靠性在真实应用得到很好的证实。有很多调度器运行一年多，未作一次重启动。
5.软件许可证
LVS集群软件是按GPL（GNU Public License）许可证发行的自由软件，这意味着你可以得到软件的源代码，有权对其进行修改，但必须保证你的修改也是以GPL方式发行。 　　参考：

　　
（中文帮助，需要page的uncode设为gb2312）http://www.linuxvirtualserver.org/zh/
　　
http://www.linuxvirtualserver.org/zh/lvs1.html　　
http://www.linuxvirtualserver.org/zh/lvs2.html
　　
http://www.linuxvirtualserver.org/zh/lvs3.html
　　
http://www.linuxvirtualserver.org/zh/lvs4.html
　　（英文帮助）


　　http://www.linuxvirtualserver.org
