　　LVS：DR配置
作者：Danbo 地址：http://www.cnblogs.com/danbo/p/4609202.html

安装LVS准备
　　1）、需要三台VM虚拟机数据库及memcache等负载均衡环境，并且三台主机都采用NAT模式。

　　特别提示：上面的环境为内部环境的负载均衡模式，即LVS服务是对内部业务的，如数据库及memcache等的负载均衡。
　　2）、web或web cache等负载均衡环境

　　特别提示：这个表格一般是提供web或web cache负载均衡的情况，此种情况特点为双网卡环境。这里把10.0.0.0/24假设为内网卡，192.168.128.0/24假设为外网卡。
　　这里我们为什么选192.168.128.0/24作为外网卡呢？这是为了方便大家环境搭配实验。

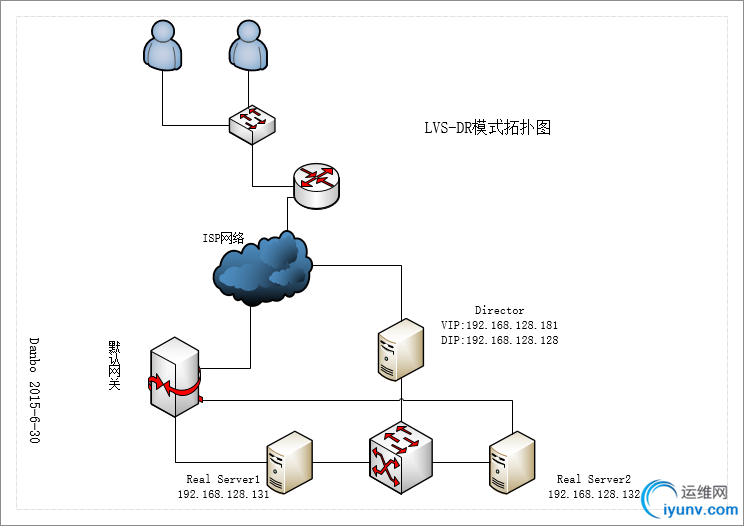

　　3）、实验拓扑图如下所示：



配置好简单的http服务
　　分别在两台RealServer安装apache服务，命令：yum -y install httpd
然后修改apache默认主页，方便后面我们做负载均衡时验证效果：
echo "Server1" >/var/www/html/index.html
echo "Server2" >/var/www.html/index.html
在RS1与RS2上使用命令：service httpd start启动apache服务器，然后用在netstat -lnt | grep 80查看apache是否成功启启动。

安装LVS
　　1）、下载相关软件包
wget http://www.linuxvirtualserver.org/software/kernel-2.6/ipvsadm-1.24.tar.gz

　　2）、安装lvs命令
lsmod | grep ip_vs
uname -r
ln -s /usr/src/kernels/2.6.18-406.el5-x86_64/ /usr/src/linux
如果没有源文件的话，说明缺少kernel-devel-2.6.18-398.e15，通过命令yum -y install kernel-devel
安装完毕后必须保证连接的版本与uname -r输出的版本一致。
tar -zxvf ipvsadm-1.24.tar.gz
cd ipvsadm-1.24
make   //必须安装gcc编译器：yum -y install gcc
make install
lsmod | grep ip_vs
此时发下并没有发现这个模组，需要执行/sbin/ipvsadm命令即在ip_vs到内核。
此时我们再lsmod | grep ip_vs

　　[iyunv@Director ~]# lsmod | grep ip_vs
ip_vs                      122241   0
出现以上内容表示LVS已经安装完成，并加载到内核

手工添加LVS转发

　　1）、用户访问192.168.128.181这个步骤是在DNS配置

　　2）、在Director上配置LVS虚拟IP（VIP）
ifconfig eth0:0 192.168.128.181 netmask 255.255.255.0 up //注意我们启用别名的方式为：eth0:0-255都可以

　　3）、检查IP配置：

　　[iyunv@Director ~]# ifconfig eth0:0
eth0:0    Link encap:Ethernet  HWaddr 00:0C:29:1B:C7:C9
          inet addr:192.168.128.181  Bcast:192.168.128.255  Mask:255.255.255.0
          UP BROADCAST RUNNING MULTICAST  MTU:1500  Metric:1
　　4)、手工执行配置添加LVS服务器并增加两台Real Server
ipvsadm -C  //clear the whole table
ipvsadm --set 30 6 60
ipvsadm -A -t 192.168.128.181:80 -s wrr -p 20
ipvsadm -a -t 192.168.128.181:80 -r 192.168.128.131:80 -g -w 1
ipvsadm -a -t 192.168.128.181:80 -r 192.168.128.132:80 -g -w 1
　　删除方法：
ipvsadm -D -t 192.168.128.181:80 -s wrr
ipvsadm -d -t 192.168.128.181:80 -r 192.168.128.131:80

　　ipvsadm常用相关参数：
--clear           -C        clear the whole table
--add-service     -A        add virtual service with options
--tcp-service  -t service-address   service-address is host[:port]
--scheduler    -s scheduler         one of rr|wrr|lc|wlc|lblc|lblcr|dh|sh|sed|nq,
--real-server  -r server-address    server-address is host (and port)
--masquerading -m                   masquerading (NAT)
--gatewaying   -g                   gatewaying (direct routing) (default)
--delete-server   -d        delete real server
--persistent   -p [timeout]         persistent service
--set tcp tcpfin udp        set connection timeout values
--weight          -w weight            capacity of real server
更多详细参数参考：ipvsadm --help


手工在RS端绑定VIP

　　在每台real server端执行：
ifconfig lo:0 192.168.128.181 netmask 255.255.255.255 up
route add -host 192.168.128.181 dev lo
每个集群节点上的lo设备上被绑定VIP地址（其广播地址是其本身，子网掩码是255.255.255.255，采取的VLSM方式把网段划分成只含有一个主机地址的目的是避免ip地址冲突）允许LVS-DR集群中的集群节点接受向该VIP地址的数据包，这会有一个非常严重的问题发生，集群内部的真是服务器将尝试回复来自正正在请求VIP客户端的ARP广播，这样所有的真是服务器都将声称自己拥有该VIP地址，这时客户端将直接发送请求数据包到真实服务器上，从而破坏了DR集群的方法，因此，必须要抑制真实服务器的ARP广播。


手工抑制ARP相应的方法
　　在Real Server使用如下命令：
echo "1" >/proc/sys/net/ipv4/conf/lo/arp_ignore
echo "2" >/proc/sys/net/ipv4/conf/lo/arp_announce
echo "1" >/proc/sys/net/ipv4/conf/all/arp_ignore
echo "2" >/proc/sys/net/ipv4/conf/all/arp_announce

　　arp抑制技术参数说明：
arp_ignore - INTEGER
0 -（默认值）：回应任何网络接口上对任何本地IP地址的arp查询请求。
1 - 只回答目标IP地址是来访问网络接口本地地址的ARP查询请求。
2 - 只回答目标IP地址是来访问网络接口本地地址的ARP查询请求，且来访IP必须在该网络接口的子网段内。
3 - 部回应该网路界面的arp请求，而只最设置的唯一和连接地址作出回应。
4-7 - 保留未使用。
8 -  不回应所有（本地地址）的arp查询

　　arp_announce - INTEGER
对网络接口上，本地IP地址的发出的ARP回应，作出相应基本的限制：
确定不同程度的限制，宣布对来自本地源IP地址发出的ARP请求的接口
0 - （默认值）：在任意网络接口上任何本地地址
1 - 尽量避免不在该网络接口子网段的本地地址做出arp回应，当发起ARP请求的源IP地址是被设置应该经由路由达到此网络接口的时候很有用。此时会检查来访IP是否为所有接口上的子网段内IP之一。如果该来访IP不属于各个网络接口上的子网段内，那么将采用级别2的方式来进行处理。
2 - 对查询目标使用最适当的本地地址。在此模式将忽略这个IP数据包源地址并尝试选择与能与改地址通信的本地地址。首要是选择所有的网络接口的子网中包含该目标IP地址的本地地址。如果没有合适的地址被发发现，将选择当前的发送网络接口或其他的有可能接受到该ARP回应的网络接口来进行发送，限制了使用本地的VIP地址作为优先的网络接口。

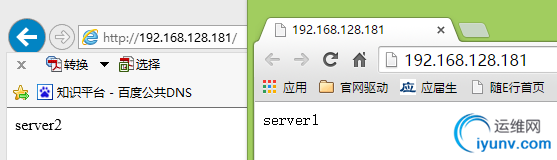

测试结果
　　
　　

Shell脚本自动配置



  1 #!/bin/bash
  2 . /etc/init.d/functions
  3 VIP=192.168.128.181
  4 SUBNET=eth0: echo $VIP|cut -d  -f4
  5 PORT=80
  6 GW=192.168.128.2
  7
  8 #w=3
  9 RIP1=(
10
11             192.168.128.131
12
13 )
14 #w=1
15 RIP2=(
16
17              192.168.128.132
18
19 )
20 IFCONFIG=/sbin/ifconfig
21 ROUTE=/sbin/route
22 IPVSADM=/sbin/ipvsadm
23 ARPING=/sbin/arping
24
25 #functions
26 function usage(){
27
28              local script_name
29              script_name $1
30              echo "Usage:$script_name [ start | stop | restart ]"
31              echo ""
32              return 1
33              return 0
34
35 }
36
37 function checkSubnet (){
38
39              #judge if $SUBNET  is exit.
40              if [ $(checkSubnet) $(SUBNET) -ne 0]; then
41                              $IFCONFIG $SUBNET down
42              fi
43              local rs
44              #$IFCONFIG $SUBNET $VIP broadcast $VIP netmask 255.255.255.255 up
45              $IFCONFIG $SUBNET $VIP broadcast $VIP netmask 255.255.255.0 up
46              #$ROUTE add -host $VIP dev $SUBNET
47              $IPVSADM -C
48              $IPVSADM -A -t $VIP:$PORT -s wrr -p 60
49
50              for ((i=0; i< echo ${#RIP1

}; i++))
51              do
52                            $IPVSADM -a -t $VIP:$PORT -r ${RIP1[$i]}:$PORT -g -w 3
53              done
54
55              for ((i=0; i< echo ${#RIP2

}; I++))
56              do
57                            $IPVSADM -a -t $VIP:$PORT -r ${RIP2[$i]}:$PORT -g -w 1
58              done
59              rs=$?
60              $IPVSAD >/uestc/log/ipvs.log
61
62              #update MAC
63              NetIf=$(echo ${SUBNET} | awk -F ":" '{print $1}')
64              $ARPING -c 1 -I ${NetIf} -s $VIP $GW >>/uestc/log/ipvs.log
65              [ $rs -eq 0 ] && action "Ipvsadm start." /bin/true
66              return $rs
67 }
68
69 function ipvsStop(){
70             local rs
71             rs=1
72             #clean ipvs
73             #IFCONFIG $SUBNET down
74             #IPVSADM -C
75             #IPVSADM -Z
76
77             rs=$?
78             #$ROUTE del $VIP
79             $ARPING -c 1 -I ${NetIf} -s $VIP $GW >/dev/null 2>&1
80             [ $rs -eq 0 ] && action "Ipvsadm stoped." /bin/true
81             return $rs
82 }
83
84 main ()
85 {
86                #judge argv num by danbo
87                if [ $# -ne 1 ]; then
88                                       usage $0
89                fi
90
91                case "$1" in
92                           start)
93                                       ipvsStart
94                                       ;;
95                           stop)
96                                       ipvsStop
97                                       ;;
98                            restart)
99                                       ipvsStop
100                                       ipvsStart
101                                       ;;
102
103                             *)
104                                        usage $0
105                                       ;;
106                  esac
107 }
108
109 $start operating
110 main $*
