LVS负载均衡DR模式部署

wslsg

　　目录：
　　1. 拓扑图
　　2. 搭建环境
　　3. LVS服务器部署
　　4. 测试
　　

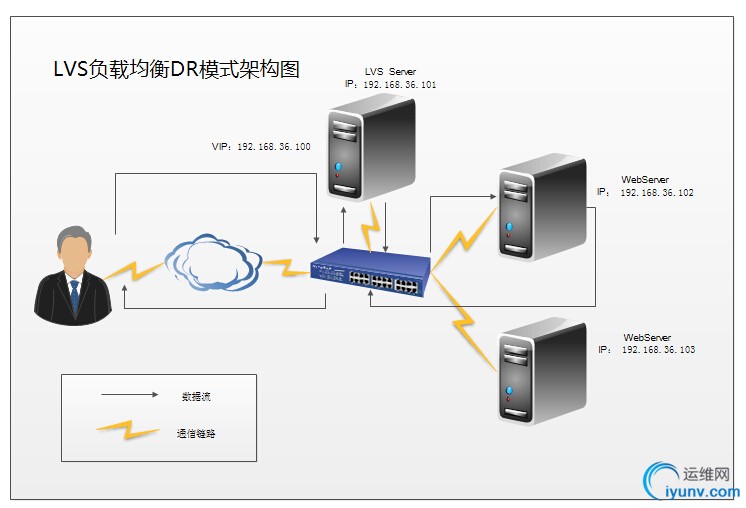

1. 拓扑图

    LVS-DR模式采的IP地址全部为外网IP。
   本例中IP的设置全部采用临时设置IP的方式，重启后会失效。


   用户请求VIP，会由LVS服务器响应，分配至Real-Server服务器，真实服务器处理完后直接返回给用户，不再通过LVS服务器。　　
2. 搭建环境 (系统为 Centon 6.4 )

（1）、LVS-server  IP：192.168.36.101
（2）、Real-Server1 IP: 192.168.36.102 安装web服务器 准备测试站点内容
（3）、Real-Server2 IP: 192.168.36.103 安装web服务器 准备测试站点内容
测试机：xp/window7/8都可以，只要能ping通 192.168.36.*
3. LVS服务器部署

(1)、LVS-server配置
a. VIP设置：
[iyunv@localhost ~]# ifconfig eth0:0 192.168.36.100 netmask 255.255.255.255
[iyunv@localhost ~]# route add -host 192.168.36.100 dev eth0:0
b.安装Ipvsadm
[iyunv@localhost ~]# yum -y install ipvsadm*
c.lvs配置：
[iyunv@localhost ~]# ipvsadm -C
[iyunv@localhost ~]# ipvsadm -At 192.168.36.100:80 -s rr
[iyunv@localhost ~]# ipvsadm -at 192.168.36.100:80 -r 192.168.36.102:80 -g
[iyunv@localhost ~]# ipvsadm -at 192.168.36.100:80 -r 192.168.36.103:80 -g
[iyunv@localhost ~]# ipvsadm -L -n

(2)、Real-Server1配置
[iyunv@localhost ~]# ifconfig lo:0 192.168.36.100 netmask 255.255.255.255
[iyunv@localhost ~]# route add -host 192.168.36.100 dev lo:0
[iyunv@localhost ~]# echo "1" > /proc/sys/net/ipv4/conf/lo/arp_ignore
[iyunv@localhost ~]# echo "2" > /proc/sys/net/ipv4/conf/lo/arp_announce
[iyunv@localhost ~]# echo "1" > /proc/sys/net/ipv4/conf/all/arp_ignore
[iyunv@localhost ~]# echo "2" > /proc/sys/net/ipv4/conf/all/arp_announce

(3)、Real-Server2配置
同Real-Server1相同。
4.测试

现在通过测试机，直接访问 LVS VIP http://192.168.36.100 正常的话即可访问到准备的测试站点.
配置LVS采用的是轮循模式。第一次是访问Real-Server1，刷新后是访问Real-Server2，再刷新后访问Real-Server1
