负载均衡集群之LVS的DR模型详解（Diretor Routing）

caodd1215

LVS的默认模型：默认模型DR

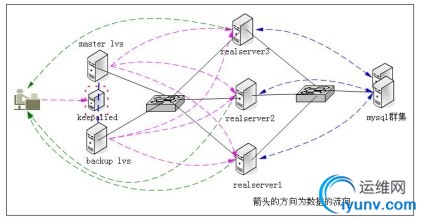

DR模型原理图-->



在讲DR模型要点之前，需要了解网络的相关知识：

• 接收的报文拆解顺序：帧（MAC）-->数据包（IP）-->数据报文（port）

• ARP是广播，即只能在同一个局域网之内，不能穿过路由设备，作用是通告自己的MAC和请求目标IP的MAC


DR模型要点-->

• Real Server修改内核参数，忽略别人的ARP请求，同时禁止自己ARP通告，从而避免了外部的服务请求包转发到Real Server：


• echo 1 > /proc/sys/net/ipv4/conf/lo/arp_ignore

• echo 2 > /proc/sys/net/ipv4/conf/lo/arp_announce

• echo 1 > /proc/sys/net/ipv4/conf/all/arp_ignore

• echo 2 > /proc/sys/net/ipv4/conf/all/arp_announce


arp_ignore=1的意思是，仅当ARP广播查询的IP是进口网卡IP的时候，才予以回应，因为VIP不是，所以不回应。
arp_announce=2的意思是，对查询目标通告本地最合适的IP地址.那么何为最合适的IP地址.即:本地某个接口的IP地址和这个查询目标处于同一个子网内;如果这个条件不成立,则通告能接收到此ARP查询数据包的接口网卡MAC.
那么我们可以得到如下结论:
依据arp_ignore = 1,我们可以防止来自client的数据包被网关设备直接发往real server,因此,所有的client请求都到了DR上
依据arp_announce = 2,我们可以让DR获取到real server的DIP所在网卡的MAC.因此,DR就可以将目的MAC修改为real server的MAC,从而将数据包转发给Real server

• 在Real Server的lo上添加VIP，但是VIP不能添加到RIP网卡上，原因在于内核的ARP限制是在网卡上限制的

• 在Real Server上先修改内核参数，再配置IP地址，原因在于如果先配置IP，ARP就直接通告出去了

• RIP和DIP必须在一个网段，原因在于服务请求的报文，它的目标IP和源IP都不能更改，所以只能通过更改目标MAC地址来进行转发，不在一个网段，怎么知晓Real Server的MAC，不知道MAC，就无从修改网络服务报文的目标MAC，从而无法转发

• Real Server的网关必须指向RIP同一网段的另一个路由设备的lan口，从而发包到互联网上
