LVS负载均衡集群LVS-DR模式demo

cnn

　　一、搭建条件
　　环境：
　　调度器DR(虚拟服务器)--->必须是linux系统
　　真实服务器(RS)---->支持tcp协议的任何操作系统
　　网络：
　　1）防火墙要开放对应的端口服务（或者直接关闭防火墙）
　　2）关闭SElinux服务(不确定)
　　二、配置环境
　　DR配置：
　　1）相关配置写入一个脚本文件 lvsDR 如下：
　　#!/bin/sh
# description: Start LVS of Director server
VIP=192.168.1.200
RIP1=192.168.1.132
RIP2=192.168.1.144
./etc/rc.d/init.d/functions
case "$1" in
     start)
         echo " start LVS of Director Server"
# set the Virtual  IP Address and sysctl parameter
  /sbin/ifconfig eth0:0 $VIP broadcast $VIP netmask 255.255.255.255 up
        echo "1" >/proc/sys/net/ipv4/ip_forward
#Clear IPVS table
        /sbin/ipvsadm -C
#set LVS
/sbin/ipvsadm -A -t $VIP:80 -s rr -p 600
/sbin/ipvsadm -a -t $VIP:80 -r $RIP1:80 -g
/sbin/ipvsadm -a -t $VIP:80 -r $RIP2:80 -g
#Run LVS
       /sbin/ipvsadm
        ;;
     stop)
         echo "close LVS Directorserver"
         echo "0" >/proc/sys/net/ipv4/ip_forward
         /sbin/ipvsadm -C
         /sbin/ifconfig eth0:0 down
         ;;
     *)
         echo "Usage: $0 {start|stop}"
         exit 1
esac
将此脚本lvsDR文件放到/etc/init.d下，执行：
# chomd 755 /etc/init.d/lvsDR
最后可以通过下面命令启动或停止LVS服务：
service lvsDR {start|stop}
2）给设备eth0:0(DR上的虚拟IP)指定一条路由
　　# route add -host $VIP dev eth0:0
　　到此，DR配置完毕
　　RS配置：
　　在lvs的DR和TUn模式下，用户的访问请求到达真实服务器后，是直接返回给用户的，而不再经过前端的Director Server，因此，就需要在每个Real server节点上增加虚拟的VIP地址，这样数据才能直接返回给用户，增加VIP地址的操作可以通过创建脚本的方式来实现，创建文件/etc/init.d/lvsrs，脚本内容如下：
　　#!/bin/bash
#description : Start Real Server
VIP=192.168.60.200
./etc/rc.d/init.d/functions
case "$1" in
     start)
         echo " Start LVS  of  Real Server"
  /sbin/ifconfig lo:0 $VIP broadcast $VIP netmask 255.255.255.255 up
         echo "1" >/proc/sys/net/ipv4/conf/lo/arp_ignore
         echo "2" >/proc/sys/net/ipv4/conf/lo/arp_announce
         echo "1" >/proc/sys/net/ipv4/conf/all/arp_ignore
         echo "2" >/proc/sys/net/ipv4/conf/all/arp_announce
         ;;
     stop)
         /sbin/ifconfig lo:0 down
         echo "close LVS Director server"
         echo "0" >/proc/sys/net/ipv4/conf/lo/arp_ignore
         echo "0" >/proc/sys/net/ipv4/conf/lo/arp_announce
         echo "0" >/proc/sys/net/ipv4/conf/all/arp_ignore
         echo "0" >/proc/sys/net/ipv4/conf/all/arp_announce
         ;;
     *)
         echo "Usage: $0 {start|stop}"
         exit 1
esac
　　然后，修改lvsrs有可执行权限：
# chmod 755 /etc/init.d/lvsrs
最后，可以通过下面命令启动或关闭lvsrs
service lvsrs {start|stop}
　　2)给RS设备lo:0添加一个路由
　　# route add -host $VIP dev lo:0
由于虚拟ip，也就是上面的VIP地址，是Director Server和所有的Real server共享的，如果有ARP请求VIP地址时，Director Server与所有Real server都做应答的话，就出现问题了，因此，需要禁止Real server响应ARP请求。而lvsrs脚本的作用就是使Real Server不响应arp请求。
对于2.4以下低版本，在Real Server上要安装ARP hidden内核补丁,幸运的是，在2.6内核中通过调整内核参数即可忽略ARP广播回应。
　　三、配置完毕后对应的环境如下：

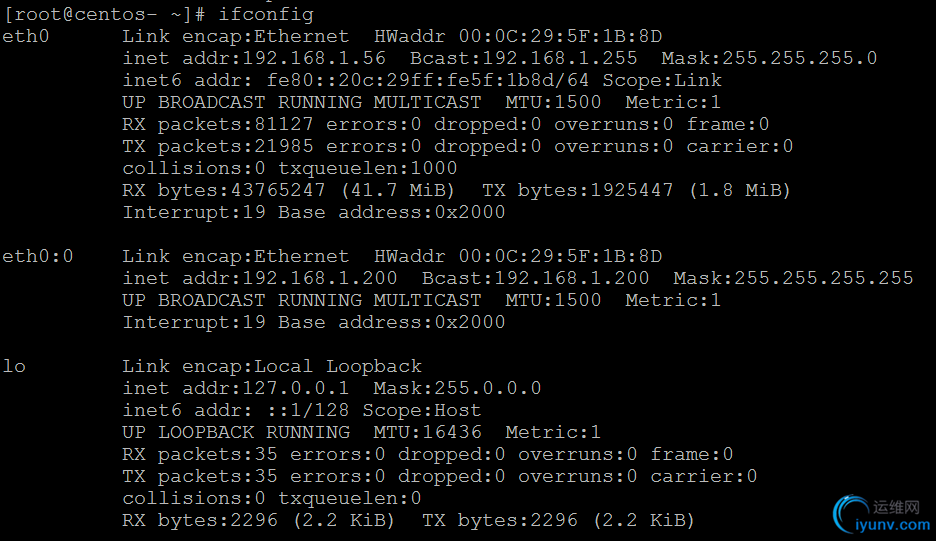

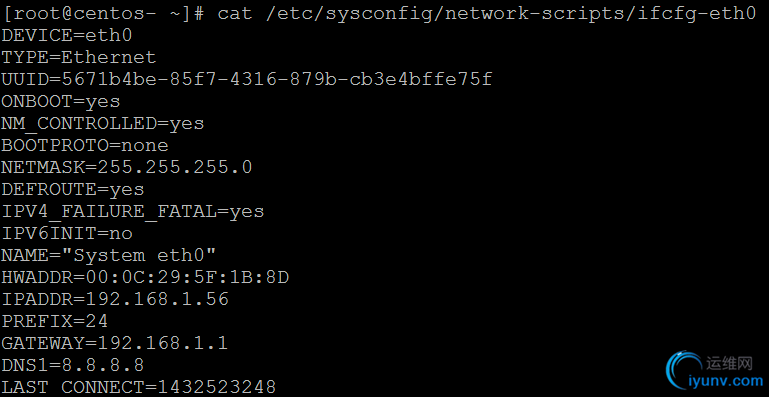

　　DR:


　　RS:


　　四、测试负载均衡
　　这里假定两个real server节点配置www服务的网页文件根目录均为/var/www/html目录，然后分别执行如下操作：
在real server1 执行：
echo "This is real server1"  >/var/www/html/index.html
  在real server2 执行：
echo "This is real server2" /var/www/html/index.html
接着打开浏览器，访问http://192.168.1.200这个地址，然后不断刷新此页面，如果能分别看到“This is real server1”和“This is real server2”就表明LVS正常工作了。
