LVS+heartbeat+ldirectord高可用负载均衡集群解决方案

发牌SO

　　
LVS是Linux Virtual Server的简写，意即Linux虚拟服务器，是一个虚拟的服务器集群系统。本项目由章文嵩博士在1998年5月创立，是中国国内最早出现的自由软件项目之一。其作用是实现LB（Load
Balance）将大量的并发访问或数据流量分担到多台节点设备上分别处理，减少用户等待响应的时间；将单个重负载的运算分担到多台节点设备上做并行处理，每个节点设备处理结束后，将结果汇总，返回给用户，系统处理能力得到大幅度提高。
　　
HA（High Avalibaility）高可用性，即双机热备的方式保证服务的高可用性。
　　
本文高可用负载均衡集群解决方案，是在LVS实现负载均衡的基础之上，采用双机热备director来保证lvs个高可用性，并通过heartbeat实时监听主director的运行状态，另外使用ldirectord实时监测director后端Real Server的健康状态，将不能正常提供服务的主机离线。
　　
整套方案拓扑架构如图：
　　

　　
下面开始详述实现步骤：
　　
一、两台Real Server：RS1、RS2的配置
　　
初始化步骤：配置ip地址、主机名、yum源等不在赘述

• echo 1 > /proc/sys/net/ipv4/conf/lo/arp_ignore

• echo 2> /proc/sys/net/ipv4/conf/lo/arp_announce

• echo 1 > /proc/sys/net/ipv4/conf/all/arp_ignore

• echo 2 > /proc/sys/net/ipv4/conf/all/arp_announce

• #定义内核参数，禁止real server响应ARP广播请求


　　
Ps：由于使用DR模型故要屏蔽arp对后端realserver的解析

• ifconfig lo:0 192.168.0.123 broadcast 192.168.0.123 netmask 255.255.255.255 up

• #在回环端口配置对外通信的VIP，并锁定其广播域

• route add -host 192.168.0.123 dev lo:0

• #配置主机路由，使之对外发送数据包均使用VIP


• yum install -y httpd

• #安装安装web服务

• service httpd start

• echo '<h>Real Server 1</h>' >  /var/www/html/index.html

• #添加real server测试页面

• mkdir /var/www/html/test/

• echo 'ok' >  /var/www/html/test/index.html

• #为ldirectord提供检测页面

• service httpd start


　　
Ps：这里仅以RS1为实例进行说明，RS2同此法操作。
　　
二、高可用HA director节点的配置
　　
初始化步骤：配置ip、yum源等。
　　
Ps：两台director节点都使用双网卡，eth0与real server同网段，eth1使用网卡直连用于传输心跳信号。

• vim /etc/hosts

• 192.168.0.71    node1.a.org         node1

• 192.168.0.72    node2.a.org         node1

• #用于实现两台director节点间域名解析，此操作node1、node2相同


• vim /etc/sysconfig/network

• #设置主机名

• hostname node1.a.org

• #修改主机名使之立即生效


　　
使heartbeat信息加密传输

• ssh-keygen -t rsa

• #生成密钥

• ssh-copy-id -i .ssh/id_rsa.pub root@node2.a.org

• #将公钥复制给node2

• ssh node2 -- ‘ifconfig’

• #执行命令测试，此时应该显示node2的ip信息


　　
安装heartbeat

• cd heartbeat

• yum localinstall -y --nogpgcheck ./*

• #安装此目录中的所有rpm包


　　

• cd /usr/share/doc/heartbeat-2.1.4

• cp authkeys /etc/ha.d/

• cp haresources /etc/ha.d/

• cp ha.cf /etc/ha.d/

• #拷贝heartbeat所需配置文件到指定目录下


• vim /etc/ha.d/ha.cf

• bcast eth1

• #定义心跳信息从那一块网卡传输

• node node1.a.org

• node node2.a.org

• #添加这两行，用于指明心跳信号传输范围

• vim /etc/ha.d/authkeys

• auth 2

• 2 sha1 [键入随机数]

• chmod 400 authkeys

• #保存退出并修改权限400

• vim /etc/ha.d/haresource

• node1.a.org         192.168.0.123/24/eth0/192.168.0.255 ldirectord::ldirectord.cf httpd

• #末行添加主节点域名，vip资源，广播地址，ldirectord资源，以及用户提供显示错误页面的httpd资源


　　
同步配置文件到node2

• /usr/lib/heartbeat/ha_propagate

• #脚本用来同步ha.cf和authkeys文件到node2

• scp haresources node2:/etc/ha.d/

• #复制haresource到nod2


　　

　　
配置ldirectord，同步配置文件

• cp /usr/share/doc/heartbeat-ldirectord-2.1.4/ldirectord.cf /etc/ha.d/ldirectord.cf

• #复制ldirector的配置文件


　　
内容如下配置

• checktimeout=3

• #当DR收不到realserver的回应，设定几秒后判定realserver当机或挂掉了，预设5秒。

• checkinterval=1

• #查询间隔，每个几秒侦测一次realserver

• autoreload=yes

• #配置文件发生改变是否自动重读

• quiescent=yes

• #静态链接，yes：表示侦测realserver宕机，将其权&#20540;至零（如果开启了persistent参数不要用yes）；no：表示侦测到宕机realserver，随即将其对应条目从ipvsadm中删除。

• virtual=192.168.0.123:80

•         real=192.168.0.51:80 gate 4

•         real=192.168.0.52:80 gate 2

•         fallback=127.0.0.1:80 gate #realserver全部失败，vip指向本机80端口。

•         service=http

•         request=&quot;test/index.html&quot; #用于健康检测的url

•         receive=&quot;ok&quot;    #用于健康检测的url包含的关键字

•         scheduler=wlc

•         #persistent=600

•         #持久链接：表示600s之内同意ip将访问同一台realserver

•         protocol=tcp

•         checktype=negotiate

•         #检查类型：negotiate，表示DR发送请求，realserver恢复特定字符串才表示服务正常；connect，表示DR能够连线realserver即正常。

•         checkport=80


　　
启动两个节点上的heartbeat

• service heartbeat start

• ssh node2 -- 'service heartbeat start'

• #启动两节点heartbeat服务


　　
Ps：ldirectord同vip一样是DR节点争夺的资源，由heartbeart启动
　　

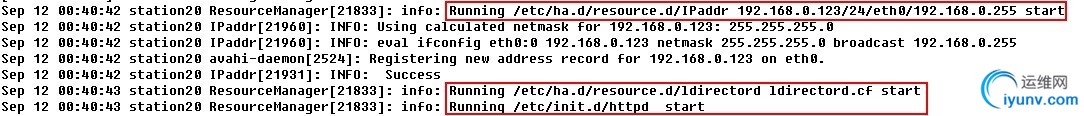

tail -f /var/log/messages
　　
应出现：heartbeat: info: Running /etc/ha.d/resource.d/ldirectord ldirectord.cf start
　　

　　
ip、ldirectord和httpd资源被主节点成功启动
　　

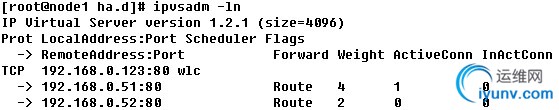

或查看ipvsadm -ln
　　

　　
在主节点上安装httpd服务，并创建测试页

• yum install -y httpd

• #安装安装web服务

• echo '<h2>sorry, web service is down, please try again later...</h2>' >  /var/www/html/index.html

• #node1上添加报错提示

• echo 'sorry, web service is down, please try again later...' >  /var/www/html/index.html

• #node2上添加报错提示，此处字体不同以示区别


　　
三、测试
　　
使用浏览器访问web页面，多次刷新RS1和RS2都能访问到
　　

　　

　　

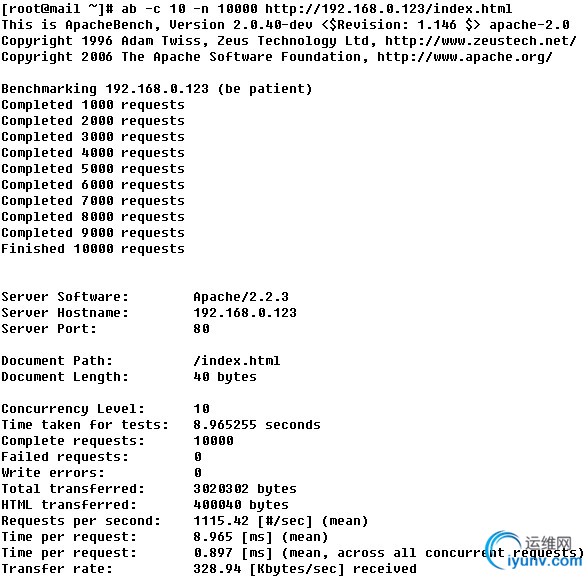

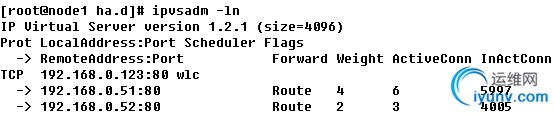

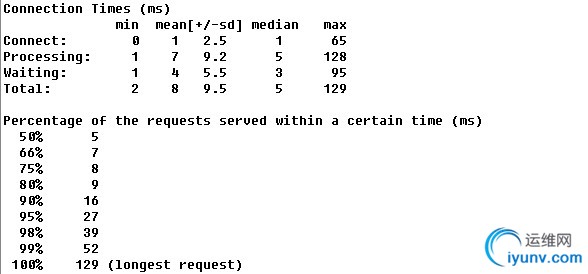

ab测试wlc算法的负载均衡
　　

　　

　　

　　

　　

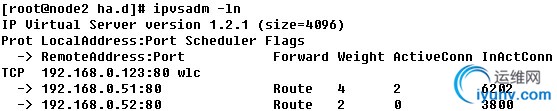

关闭node1上的heartbeat模拟主节点宕机，并进行ab测试，node2上查看ipvsadm
　　

　　
依旧能够从备份DR节点node2访问web服务并实现负载均衡
　　

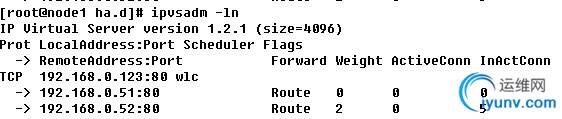

重启node1上heartbeat，关闭RS1的httpd服务，查看ipvsadm
　　

　　
idirectord立即检测到，并将RS1的权&#20540;至0
　　

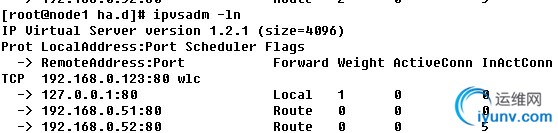

继续关闭RS2的httpd服务，查看ipvsadm
　　

　　
RS2权&#20540;至0，本地权&#20540;至1
　　
刷新浏览器页面
　　

　　
主节点node1 web服务反馈realserver宕机提示信息
　　
此时关闭node1上heartbeat，刷新页面
　　

　　
备份节点node2 web服务反馈realserver宕机提示信息
　　

　　
至此LVS&#43;heartbeat&#43;ldirectord高可用负载均衡集群解决方案的实现流程已叙述完毕，以上内容在您实现过程中出现的任何问题，欢迎在此交流；并请各位高手前辈大神达人予以批评指正，谢谢！
