lVS/DR模型虚拟服务器

hhnf333 · 发表于 2015-9-5 12:05:13

　　【转载】http://zhangjianjian.blog.iyunv.com/2944771/662572
　　实验环境：virtualbox4.12
　　操作系统：RHEL5.4

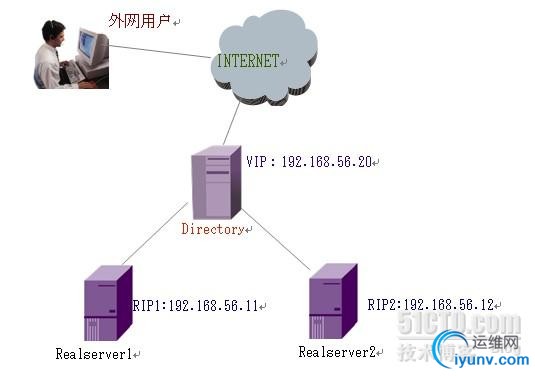

实验拓扑：

　　一.在Directory上进行配置

首先根据规划在三台服务器上配置相应的IP地址。
1.安装ipvsadm

[iyunv@DIR ~]# yum install -y ipvsadm
[iyunv@DIR ~]# ifconfig eth0:1 192.168.56.20 broadcast 192.168.56.20 netmask 255.255.255.255 up
[iyunv@DIR ~]# route add -host 192.168.56.20 dev eth0:1

开启服务器路由转发功能
[iyunv@DIR ~]# echo 1 > /proc/sys/net/ipv4/ip_forward
为Directory定义转发策略

[iyunv@DIR ~]# ipvsadm -A -t 192.168.56.20:80 -s rr[iyunv@DIR ~]# ipvsadm -a -t 192.168.56.20:80 -r 192.168.56.11 -g -w 1
[iyunv@DIR ~]# ipvsadm -a -t 192.168.56.20:80 -r 192.168.56.12 -g -w 2

二.在Realserver上进行配置
由于两台Realserver的配置相同，这里只写出一个的配置过程。
关闭arp广播

设置广播地址

[iyunv@R1 ~]# ifconfig lo:0 192.168.56.20 broadcast 192.168.56.20 netmask 255.255.255.255 up

设置默认路由

三.测试
在Realserver1和Realserver2上安装httpd服务，并各建一个测试页面用于测试实验结果

[iyunv@R1 ~]# yum install -y httpd
[iyunv@R1 ~]# echo '<h1>Realserver1</h1> <body bgcolor='red'</body>' > /var/www/html/index.html
[iyunv@R1 ~]# service httpd start
[iyunv@R2 ~]# echo '<h1>Realserver2</h1> <body bgcolor='green'</body>' > /var/www/html/index.html
[iyunv@R2 ~]# service httpd start

在浏览器内输入192.168.56.20可以看到

刷新一下

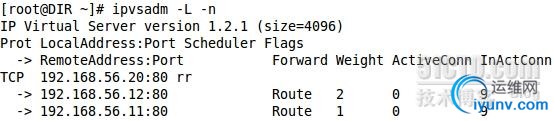

　　在Directory上查看一下转发信息

OK，LVS的DR模型配置成功！　　
