LVS下隧道模式RS的MTU值设置

robin

　　基础知识：

　　MTU是Maximum Transmission Unit(最大传输单元)，单位是bytes的方式，是链路层的一个特性，不同网络类型都有一个上限，这里主要说以太网。

　　用途：

　　设置MTU的初衷是要控制链路层的传输单元，如果IP层有一个数据包要传输，而且数据包的长度比链路层的MTU还要大，那么不可能一次传输完毕，需要把数据包进行分片，每片必须小于通信设备两端的MTU值。设备MTU设置过大，超过了其他设备的MTU值，原本的一个数据包就会被拆开来传送，这样会产生很多数据包碎片，增加丢包率，降低网络速度。而MTU设置过小，就会增加传输次数，影响效率。

　　具体场景：

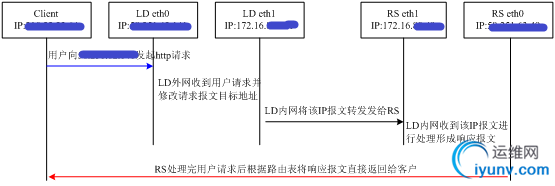

　　公司的前端接入使用了LVS的模式，client请求vip后，LD将请求提交给我们后端的RS服务器，此时RS经过处理后把报文通过外网直接返回给client，这个过程涉及到一个问题，就是RS在返回用户数据包之前，添加16bytes的VIP地址头。



　　关键分析：

　　

　　目前公司所使用的服务器网卡默认的MTU值是1500，而目前大多数设备也使用该数值。RS服务器处理数据包后，网卡的MTU是1500，而此时RS还需要在该包前加上VIP的地址头，此时包长度为1516，超出了大部分设备的MTU值，也就是很多超过1500的包会被拆分成多个数据包，导致很多数据碎片，增加丢包率，对服务器性能和用户体验所有影响。
　　


　　解决方案：
　　

　　修改外网网卡eth0的mtu值为1480，此时加上vip地址后，就不会超过1500bytes这个网络上的默认值。
　　

　　# /sbin/ifconfig eth0 mtu 1480，将该配置写入RS初始化脚本。
　　======================
　　在LVS的三种网络拓扑模式里面，只有Tunnle模式是可能需要修改RS的MTU值的。原理是：Tunnel模式将数据分组从LD传送至RS的时候会增加20
个字节长度的IP首部。
　　由于LVS的VS/TUN模式具有RS和LD无需在同一子网的优点，因而非常容易在现有业务IDC格局下的部署和扩容。
