Linux之grub的运行机制及grub修复

fdgg888

理论区：

GNU GRUB（GRand Unified Bootloader简称“GRUB”）是一个来自GNU项目的多操作系统启动程序。GRUB是多启动规范的实现，它允许用户可以在计算机内同时拥有多个操作系统，并在计算机启动时选择希望运行的操作系统。GRUB可用于选择操作系统分区上的不同内核，也可用于向这些内核传递启动参数。

位于磁盘的0磁头(盘面)，0磁道，1扇区位置，该位置共计有512Byte，至于前446个字节是grub。

目前，grub现有两个版本，0.x系列被称为是grub1，也被称为grub legacy，CentOS5以及CentOS6上用的是0.x系列；1.x系列被称为是grub2，用于CentOS7；目前CentOS6依旧是企业及的主流版本，所以这里我们主要讨论Grub1的工作机制。

Grub的主要功能便是提供选择菜单，加载内核以及转移控制权，但是我们都知道，mbr中仅有446字节共mbr供其使用，想要实现诸多强大的功能这么小的空间是不可能的，所以，grub在CentOS上主要分为三个步骤，stage1，stage1.5和stage2，突破了传统446字节的限制。

☆Stage1的作用是启动安装在MBR中的bootloader主程序，其作用便是指向stage2，引导stage2运行；

☆Stage1.5作用为让grub程序能够识别grub2所在的分区。或许你也已经发现，在/boot/grub目录下有诸多以stage1_5结尾的文件，表示各种文件系统所对应的stage1_5，和stage1文件一样，能够让grub识别stage2所在分区的文件不是这些，而是在系统安装时，早已确定了stage2所在目录的文件系统格式，并将与之对应的以stage1_5结尾的文件安装至MBR之后的62个扇区内。

☆Stage2   作用：a、提供菜单、并提供交互式接口；b、加载用户选择的内核或操作系统，并允许传递参数给内核；3、提供菜单保护机制，这三项功能在后续的实验中将得以体现。

首先，我们看一下grub的配置文件，其位于/boot/grub/grub.conf，或/etc/grub.conf链接文件：

1 2 3 4 5 6 7 8 9 10 11

[iyunv@www ~]#cat /boot/grub/grub.conf # 注释信息省略 default=0   #设定默认引导的内核项，以title排序，第一个title为第0项，第二个title为第1项，以此类推； timeout=5      #表示5秒内若不动键盘，grub将引导默认内核项 splashimage=(hd0,0)/grub/splash.xpm.gz#菜单背景图片路径 hiddenmenu  #表示隐藏grub菜单，要求用户操作键盘才显示菜单，若省略此项表示开启 title CentOS 6 (2.6.32-504.el6.x86_64)  #内核菜单标题        root (hd0,0)  ##内核所在分区，特别注意，此处不是表示根分区的意思        kernel /vmlinuz-2.6.32-504.el6.x86_64 roroot=/dev/mapper/vg0-root rd_NO_LUKS rd_NO_DM.UTF-8rd_LVM_LV=vg0/swap rd_NO_MD SYSFONT=latarcyrheb-sun16 crashkernel=auto rd_LVM_LV=vg0/root  KEYBOARDTYPE=pc KEYTABLE=us rhgbcrashkernel=auto quiet rhgb quiet        ##内核名称及传递给内核的参数        initrd/initramfs-2.6.32-504.el6.x86_64.img    #ramdisk名称，版本号及发行版本号必须与内核一致

##特别注意的是，这里的root是Kernel所在的分区，并且分区标识和开机后的硬盘及分区标识不一样，对于grub而言，没有硬盘接口类型之分，对其来讲，一切硬盘全部是以hd标识，而第一个0标识第一块硬盘，第二个0表示第一个分区编号。如果kernel在第二块硬盘上的第3个分区上，则表示为(hd1,2),小括号也不可省略！

实验区：

A进入单用户模式的操作：

接下来我们看下开机时grub的显示菜单：

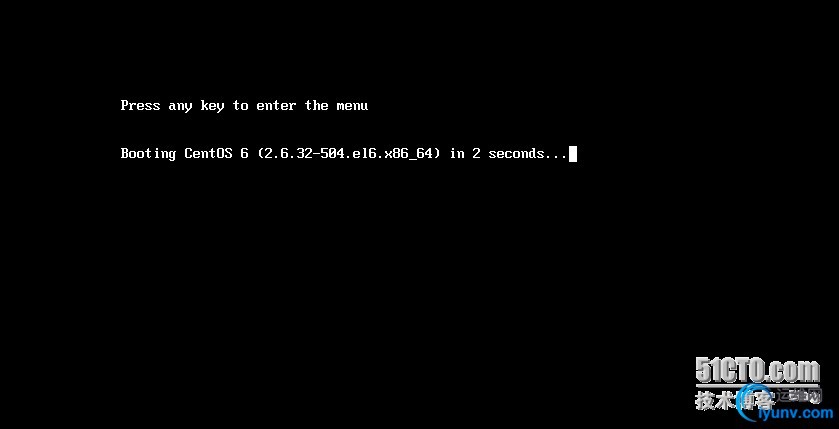

开机默认显示这个界面，默认5秒内按下键盘任意键，便会出现如下界面：

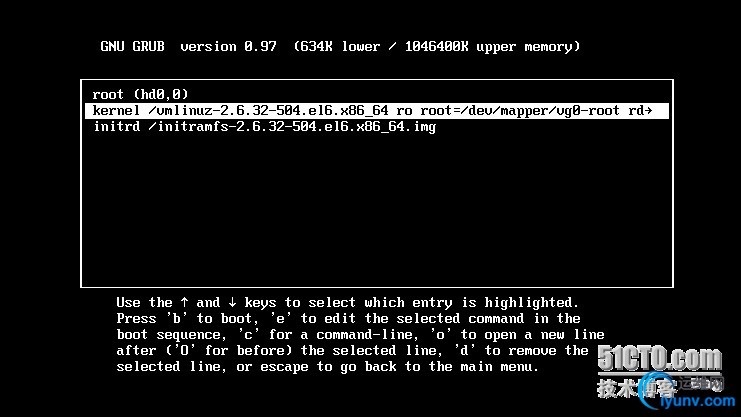

上图所示可知，grub配置文件中的title便是在这里显示的白色区域标题，根据方框下部的提示可知，e键可编辑此内容，c键可进入交互式模式，a键可添加参数传递给内核，b键启动，我们按e键看看效果：

此时，我们选中kernel项，并在此按e键，便可编辑内核添加参数传递给内核，如果我们的root密码忘记了，或者是系统异常无法进入系统，此处我们可以编辑内核，在内核尾部添加1或者是s或者是single进入单用户模式，如下：

而后按回车键，接着按b键，便可进入单用户模式


       上面我们提到过，grub提供了菜单加密功能，为了演示效果，我编辑一下grub.conf文件，添加一个title，并添加密码项：
       若想给菜单添加密码，需要使用password关键字，可以对编辑加密，也可以对指定内核启动加密，加密可以是明文，但是安全起见，密文密码比较好，并且grub也提供了密码生成工具，具体配置如下图：

1 2 3 4

[iyunv@www ~]#grub-md5-crypt   ##交互式MD5密码生成器 Password:    ##在此输入你想加密的密码 Retype password:     ##重复输入密码 $1$BjkaP$JgcdSQ8V.ZMeM.VXpTFb9/  #将此处生成的字符串粘贴到password后面即可

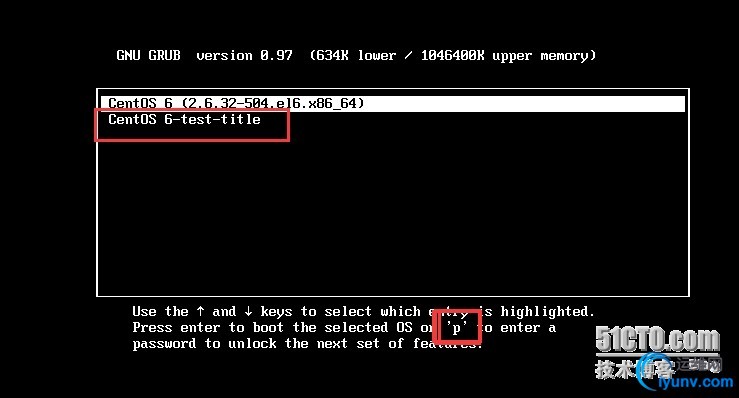

现在我们重启进入grub菜单：

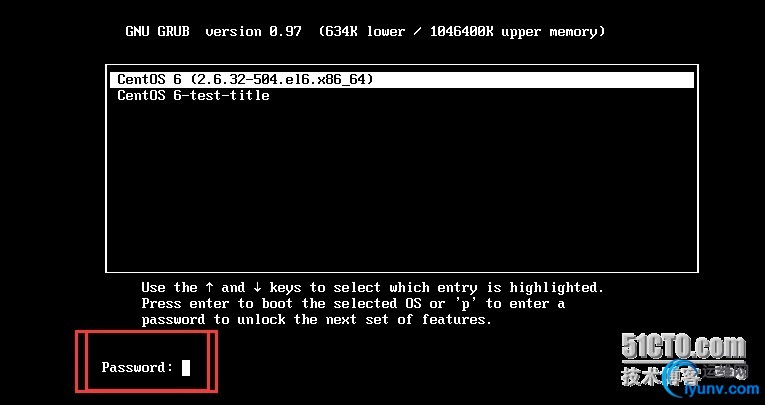

提示需要按p键输入密码才能继续往后的设置，并且，新添加的标题也成功显示了。我们键入p键：
输入密码后，便可以对选中的内核进行编辑了。由于我们给下面的标题添加了password项，表示启动该内核，也需要输入相应的密码，选中test-title回车出现如下所示：

只有输入密码才能启动该内核。

grub修复

第一种场景：磁盘无grub，通过其他方式启动的系统，或正常启动后不小心损坏了系统磁盘的mbr中的前446字节：

第一种方法：

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15

[iyunv@www ~]# dd if=/dev/zero of=/dev/sdabs=200 count=1      ##我将磁盘开头的200byte用0全部覆盖，即当前我的bootloader已被破坏 1+0 records in 1+0 records out 200 bytes (200 B) copied, 0.00829572 s,24.1 kB/s 此时，在不重启系统的情况下，对grub进行修复 [iyunv@www ~]# grub-install--root-directory=/ /dev/sda ##这里的—root-directory=/表示可以在磁盘上找到/boot目录的位置 Installation finished. No error reported. This is the contents of the device map//boot/grub/device.map. Check if this is correct or not. If any ofthe lines is incorrect, fix it and re-run the script`grub-install'.    # this device map was generated by anaconda (hd0)    /dev/sda

修复成功。
重启后，便可以正常引导开机。

第二种方法：进入grub模式进行修复前提：/boot目录得实现存在，并且stage文件都完好

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22

[iyunv@www ~]# grub    ##进入grub交互式界面 Probing devices to guess BIOS drives. Thismay take a long time.          GNU GRUB  version 0.97  (640K lower / 3072K upper memory)    [Minimal BASH-like line editing is supported. For the first word, TAB   lists possible command completions. Anywhere else TAB lists the possible   completions of a device/filename.] grub> root (hd0,0)   root (hd0,0)      ##指定boot分区所在位置，和grub.conf中的意义一样 Filesystem type is ext2fs, partition type 0x83 grub> setup (hd0)       ##指明将grub安装到那块磁盘上 setup (hd0) Checking if "/boot/grub/stage1"exists... no Checking if "/grub/stage1" exists...yes Checkingif "/grub/stage2" exists... yes Checking if "/grub/e2fs_stage1_5"exists... yes Running "embed /grub/e2fs_stage1_5(hd0)"...  27 sectors are embedded. succeeded Running "install /grub/stage1 (hd0)(hd0)1+27 p (hd0,0)/grub/stage2 /grub/grub.conf"... succeeded Done.

修复成功，重启便可正常引导开机。
若grub损坏，没有进行修复，便重启了，便会发生如下悲剧，无法开机：

此时，需进入linux的紧急救援模式，使用U盘镜像或光盘镜像引导开机：

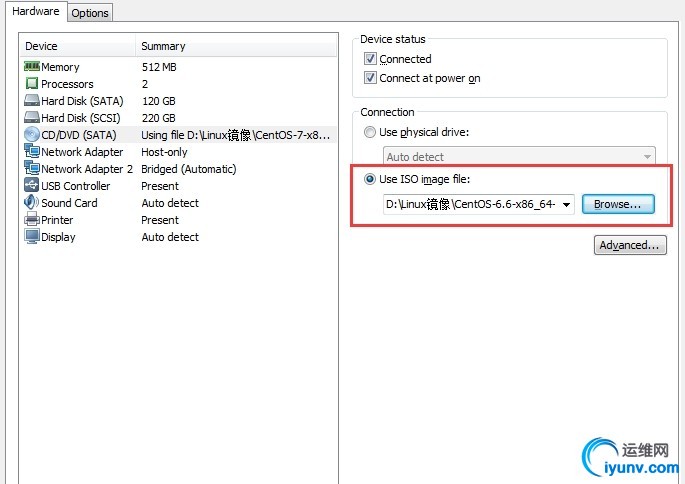

物理机可忽略上一步操作；接下来，设置BIOS开机启动顺序，使用将光盘启动调整到靠前位置，若usb镜像，需将usb调至靠前：虚拟机开机按F2：

按F10保存并重启主机：进入如下界面

或者进入上述界面，按Esc键，进入命令行模式输入：linux rescue并回车

然后一路ok，直到询问是否开启网络服务，若你修复的时候需要网络功能，便选择开启，只单纯修复grub便可不开启：

接下来：

引导程序会检索磁盘是否有安装过的系统分区，并挂载到/mnt/sysimage目录下，选择continue，

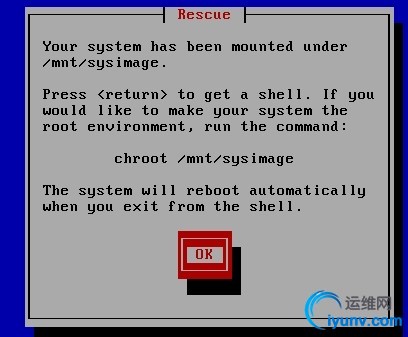

系统已被找到，并挂载成功，ok继续；

选择启动shell：

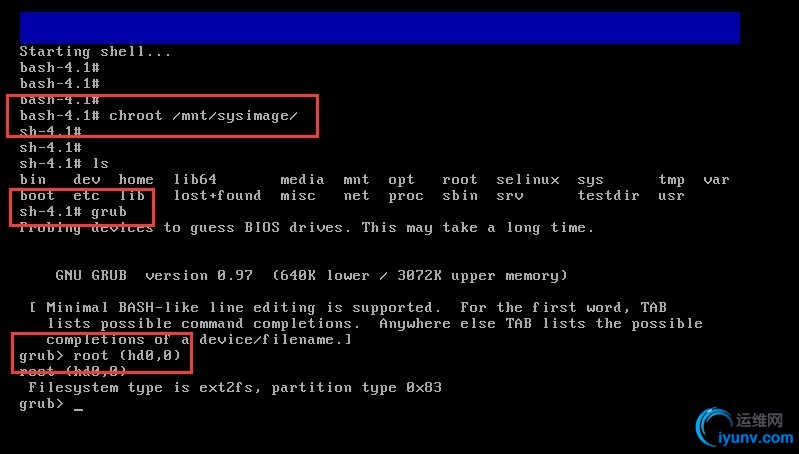

进入grub命令行，便可修复。
此时，将光盘移除，重启便可正常引导系统。

第二种情形：开机时，只显示grub> ，并无法正常引导开机：

此种情况为grub配置文件丢失，需手动引导开机后重建grub配置文件。操作如下：

使用find命令，搜索第一块磁盘第一个分区是否有内核文件，find (hd0,0)/vm按Tab键，如果自动补全表示内核在第一块磁盘的第一个分区上，接着进行如下操作

之后，便可正常开机，进入系统后重建grub配置文件便可。
