　　OpenStack Kilo版加CEPH部署手册

　　作者:    yz
联系方式:    QQ: 949587200
日期:    2015-7-13
版本:    Kilo
　　转载地址：
　　http://mp.weixin.qq.com/s__biz=MzAxOTAzMDEwMA==&mid=209225237&idx=1&sn=357afdabafc03e8fb75eb4e1fb9d4bf9&scene=5&ptlang=2052&ADUIN=724042315&ADSESSION=1437612842&ADTAG=CLIENT.QQ.5389_.0&ADPUBNO=26466#rd

 
目录
实验环境
前言
架构图
架构部署
服务器系统安装
全局工作
导入软件源
Iptables服务安装
NTP服务安装
Ceph安装
第一个监视器节点安装
其余监视器节点安装
部署OSD
与Openstack结合
OpenStack控制节点安装
Ceph配置
Mysql服务安装
Rabbitmq服务安装
Keystone服务安装
Glance服务安装
Neutron服务安装
Nova服务安装
Cinder服务安装
计算节点安装
Ceph配置
Neutron服务安装
Nova服务安装
Horizon安装

实验环境
硬件:
曙光 I610r-GV(1台)
CPU：Intel(R) Xeon(R) CPU E5606  @ 2.13GHz * 1
内存：32GB
硬盘：SAS 10K 300G * 1
网卡：Intel Corporation 82574L Gigabit Network Connection * 2
网卡：Intel Corporation 82599ES 10-Gigabit SFI/SFP+ Network Connection(双端口) * 1
曙光 I610r-GV(3台)
CPU：Intel(R) Xeon(R) CPU E5606  @ 2.13GHz * 1
内存：32GB
硬盘：SAS 10K 300G * 1，SSD 160G * 3
网卡：Intel Corporation 82574L Gigabit Network Connection * 2
网卡：Intel Corporation 82599ES 10-Gigabit SFI/SFP+ Network Connection(双端口) * 1
系统：
CentOS 7.1 x64
OpenStack版本：
Kilo（2015.1.0）
Ceph版本：
Hammer（0.94.2）
前言
1.    文档很初级，只是为了带新手入门，很多参数使用默认值
2.    文档中Ceph不使用ceph-deploy部署
3.    后续会有telemetry，lbaas，sahara，swift，trove部署文档
4.    如果网卡不够，可以将管理，虚机，存储合并为一个网络
5.    文档中ceph只建立一个池子
6.    rdo中某些服务的conf文件红帽有一些修改，如果大家享用官方原版可以在launchpad下载源码包自行生成（这是说给强迫症用户的）
7.    dvr模式下每个l3节点所绑定网卡都需要有外网ip

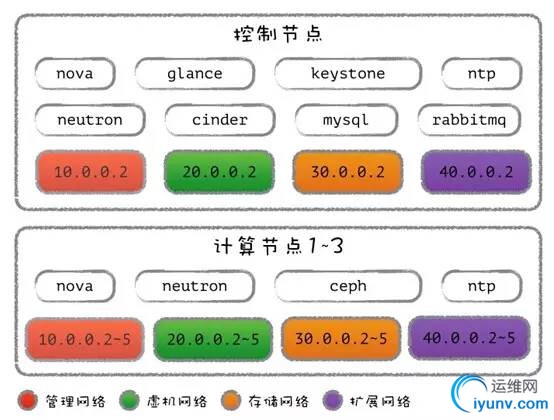

　　架构图

　　

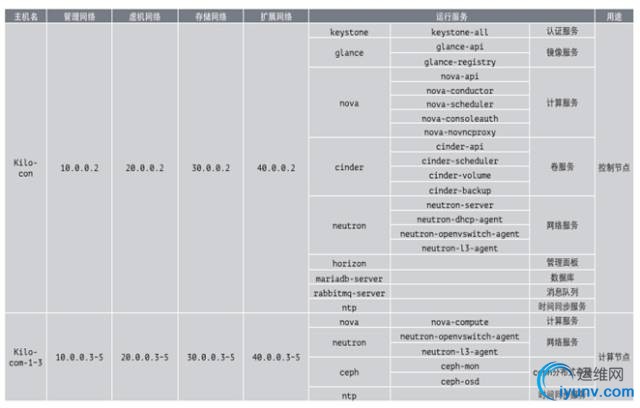

　　架构部署

　　
服务器系统安装
1.    CentOS 7.1 x64使用最小化安装方式
2.    设置主机名，关闭selinux基础工作不在文档出现

全局工作
　　
导入软件源
1.    导入软件源
rpm -ivh https://dl.fedoraproject.org/pub/epel/epel-release-latest-7.noarch.rpm
rpm -ivh https://repos.fedorapeople.org/repos/openstack/openstack-kilo/rdo-release-kilo-1.noarch.rpm
rpm --import 'https://ceph.com/git/?p=ceph.git;a=blob_plain;f=keys/release.asc'
2.    新建/etc/yum.repos.d/ceph.repo文件添加如下内容
[ceph]
name=Ceph packages for $basearch
baseurl=http://ceph.com/rpm-hammer/el7/$basearch
enabled=1
priority=2
gpgcheck=1
type=rpm-md
gpgkey=https://ceph.com/git/?p=ceph.git;a=blob_plain;f=keys/release.asc
[ceph-noarch]
name=Ceph noarch packages
baseurl=http://ceph.com/rpm-hammer/el7/noarch
enabled=1
priority=2
gpgcheck=1
type=rpm-md
gpgkey=https://ceph.com/git/?p=ceph.git;a=blob_plain;f=keys/release.asc
　　
　　Iptables服务安装
1.    安装Iptables
yum install -y iptables-services
2.    启动并设置开机自启动
systemctl stop firewalld
systemctl disable firewalld
systemctl start iptables
systemctl enable iptables
NTP服务安装
1.    安装NTP服务
yum install -y ntp

2.    启动并设置开机自启动
systemctl start ntpd
systemctl enable ntpd
Ceph安装
　　
第一个监视器节点安装
1.    安装Ceph
yum install -y ceph
2.    生成集群uuid
uuidgen
3.    新建/etc/ceph/ceph.conf文件添加如下内容
fsid = 第二步生成的值
mon initial members = Kilo-com-1,
mon host = 20.0.0.3,
4.    建立拥有操作监视器权限的凭证
ceph-authtool --create-keyring /etc/ceph/ceph.mon.keyring --gen-key -n mon. --cap mon 'allow *'
5.    建立一个名称为client.admin的管理员凭证
ceph-authtool --create-keyring /etc/ceph/ceph.client.admin.keyring --gen-key -n client.admin --set-uid=0 --cap mon 'allow *' --cap osd 'allow *' --cap mds 'allow'
6.    将管理员凭证添加到监视器权限凭证内
ceph-authtool /etc/ceph/ceph.mon.keyring --import-keyring /etc/ceph/ceph.client.admin.keyring
7.    建立监视器节点对应关系地图
monmaptool --create --add Kilo-com-1 20.0.0.3  --fsid 第二步生成的值也是 /tmp/monmap
8.    建立监视器服务数据存放目录
mkdir /var/lib/ceph/mon/ceph-Kilo-com-1
9.    初始化监视器数据目录
ceph-mon --mkfs -i Kilo-com-1  --monmap /tmp/monmap --keyring /etc/ceph/ceph.mon.keyring
10.    编辑/etc/ceph/ceph.conf文件添加如下内容
public network = 20.0.0.0/24
cluster network = 30.0.0.0/24
auth cluster required = cephx
auth service required = cephx
auth client required = cephx
filestore xattr use omap = true
osd pool default pg num = 256
osd pool default pgp num = 256
11.    添加部署完毕标志文件及服务启动标志文件
touch /var/lib/ceph/mon/ceph-Kilo-com-1/done
touch /var/lib/ceph/mon/ceph-Kilo-com-1/sysvinit
12.    启动监视器服务
/etc/init.d/ceph start mon

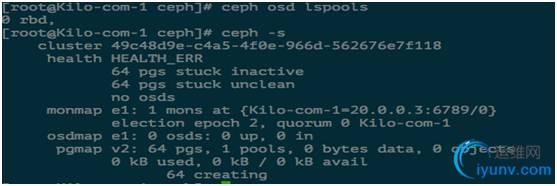

13.    查看状态

属于正常状态
14.    添加防火墙规则允许其他节点连接
iptables -I INPUT 2 -s 20.0.0.0/24 -p tcp -m tcp --dport 6789 -j ACCEPT
iptables-save > /etc/sysconfig/iptables
其余监视器节点安装
1.    安装Ceph
yum install -y ceph
2.    从第一监控器节点靠谱配置文件和凭证
scp /etc/ceph/ceph.client.admin.keyring /etc/ceph/ceph.mon.keyring /etc/ceph/ceph.conf 10.0.0.4:/etc/ceph/
3.    获取监视器节点对应关系地图
ceph mon getmap -o /tmp/monmap
4.    建立监视器服务数据存放目录
mkdir /var/lib/ceph/mon/ceph-Kilo-com-2
5.    初始化监视器数据目录
ceph-mon --mkfs -i Kilo-com-2 --monmap /tmp/monmap --keyring /etc/ceph/ceph.mon.keyring
6.    编辑/etc/ceph/ceph.conf文件添加如下内容
mon initial members = 追加当前节点主机名,并以逗号结尾
mon host = 追加当前节点虚机网络，并以逗号结尾
7.    添加部署完毕标志文件及服务启动标志文件
touch /var/lib/ceph/mon/ceph-Kilo-com-2/done
touch /var/lib/ceph/mon/ceph-Kilo-com-2/sysvinit
8.    启动Ceph mon节点服务
/etc/init.d/ceph start mon
9.    添加防火墙规则允许其他节点连接
iptables -I INPUT 2 -s 20.0.0.0/24 -p tcp -m tcp --dport 6789 -j ACCEPT
iptables-save > /etc/sysconfig/iptables
10.    添加当前监视器到监视器集群
ceph mon add Kilo-com-2 20.0.0.4:6789
11.    将/etc/ceph/ceph.conf覆盖到其他节点的ceph目录并重启服务

部署OSD
　　
1.    申请OSD号，计划当前节点有几个OSD就执行几次，输出结果后续使用，我这里每个节点三个OSD,我需要执行三次
ceph osd tree
2.    通过OSD号创建OSD数据目录
mkdir /var/lib/ceph/osd/ceph-0
mkdir /var/lib/ceph/osd/ceph-1
mkdir /var/lib/ceph/osd/ceph-2
3.    格式化OSD使用磁盘为xfs文件系统
mkfs.xfs /dev/sdb
mkfs.xfs /dev/sdc
mkfs.xfs /dev/sdd
4.    编辑/etc/fstab添加如下内容
/dev/sdb /var/lib/ceph/osd/ceph-0 xfs defaults 0 0
/dev/sdb /var/lib/ceph/osd/ceph-0 xfs remount,user_xattr 0 0
/dev/sdc /var/lib/ceph/osd/ceph-1 xfs defaults 0 0
/dev/sdc /var/lib/ceph/osd/ceph-1 xfs remount,user_xattr 0 0
/dev/sdd /var/lib/ceph/osd/ceph-2 xfs defaults 0 0
/dev/sdd /var/lib/ceph/osd/ceph-2 xfs remount,user_xattr 0 0
5.    挂载磁盘
mount /dev/sdb
mount /dev/sdc
mount /dev/sdd
6.    初始化OSD数据目录
ceph-osd -i 0 --mkfs --mkjournal --mkkey
ceph-osd -i 1 --mkfs --mkjournal --mkkey
ceph-osd -i 2 --mkfs --mkjournal --mkkey
7.    注册OSD凭证
ceph auth add osd.0 osd 'allow *' mon 'allow profile osd' -i /var/lib/ceph/osd/ceph-0/keyring
ceph auth add osd.1 osd 'allow *' mon 'allow profile osd' -i /var/lib/ceph/osd/ceph-1/keyring
ceph auth add osd.2 osd 'allow *' mon 'allow profile osd' -i /var/lib/ceph/osd/ceph-2/keyring
8.    添加OSD到CRUSH关系图
ceph osd crush add-bucket Kilo-com-1 host
9.    将节点移动到default树下
ceph osd crush move Kilo-com-1 root=default
10.    将OSD添加到Kilo-com-1下
ceph osd crush add osd.0 1.0 host=Kilo-com-1
ceph osd crush add osd.1 1.0 host=Kilo-com-1
ceph osd crush add osd.2 1.0 host=Kilo-com-1
11.    添加服务启动标志文件
touch /var/lib/ceph/osd/ceph-0/sysvinit
touch /var/lib/ceph/osd/ceph-1/sysvinit
touch /var/lib/ceph/osd/ceph-2/sysvinit
12.    添加防火墙规则
iptables -I INPUT 2 -s 20.0.0.0/24 -p tcp -m multiport --dports 6800:6900 -j ACCEPT
iptables -I INPUT 2 -s 30.0.0.0/24 -p tcp -m multiport --dports 6800:6900 -j ACCEPT
iptables-save > /etc/sysconfig/iptables
13.    启动当前节点OSD
/etc/init.d/ceph start osd

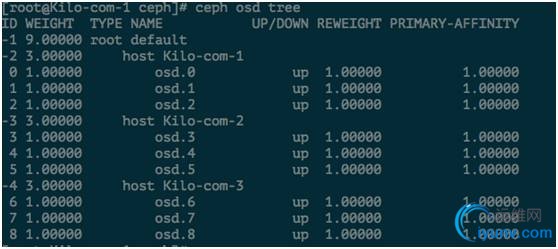

14.    查看当前OSD树状态

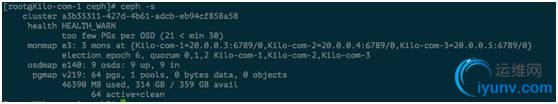

15.    查看ceph状态

会看到健康状态是HEALTH_WARN，原因是PGs过少,我们来添加
16.    增加PG和PGP数量
ceph osd pool set rbd pg_num 256
ceph osd pool set rbd pgp_num 256
注：如果在执行第二条命令时报Error EBUSY: currently creating pgs, wait，说明第一条命令还没处理完
17.    再次查看ceph状态

与Openstack结合
　　
1.    建立存储池
ceph osd pool create storages 256
2.    建立一个名称为client.storages的凭证，对storages池有操作权限
ceph auth get-or-create client.storages mon 'allow rx' osd 'allow class-read object_prefix rbd_children, allow rwx pool=storages'
OpenStack控制节点安装
　　
Ceph配置
　　
1.    安装ceph-common
yum install -y ceph-common
2.    拷贝配置文件和管理员凭证到本机
scp /etc/ceph/ceph.client.admin.keyring /etc/ceph/ceph.conf 10.0.0.2:/etc/ceph/
3.    导出client.storages凭证
ceph auth get-or-create client.storages >> /etc/ceph/ceph.client.storages.keyring
4.    安装libvirt
yum install -y libvirt
5.    编辑/etc/libvirt/libvirtd.conf文件添加或修改如下行
listen_tls = 0
listen_tcp = 1
listen_addr = "0.0.0.0"
auth_tcp = "none"
6.    编辑/etc/sysconfig/libvirtd文件添加或修改如下行
LIBVIRTD_ARGS="--listen"
7.    启动并设置开机自启动
systemctl start libvirtd
systemctl enable libvirtd
8.    添加防火墙规则
iptables -I INPUT 2 -s 10.0.0.0/24 -p tcp -m tcp --dport 16509 -j ACCEPT
iptables-save > /etc/sysconfig/iptables
9.    生成libvirt secret使用uuid
uuidgen
10.    新建ceph-storages-secrets.xml文件添加如下内容
<secret ephemeral='no' private='no'>
  <uuid>第九步生成值</uuid>
  <usage type='ceph'>
<name>client.storages secret</name>
  </usage>
</secret>
11.    设置libvirt secret值
virsh secret-set-value --secret第九步生成值 --base64 $(ceph auth get-key client.storages)
Mysql服务安装
1.    安装MYSQL服务
yum install -y mariadb-server
2.    编辑/etc/my.cnf文件的[mysqld]下添加如下内容
collation-server = utf8_general_ci
init-connect = 'SET NAMES utf8'
character-set-server = utf8
skip-name-resolve
skip-host-cache
3.    启动并设置开机自启动
systemctl start mariadb
systemctl enable mariadb
4.    初始化mysql设置root密码为openstack
mysql_secure_installation  #此命令为交互命令，过程自行解决
5.    添加防火墙规则
iptables -I INPUT 2 -s 10.0.0.0/24 -p tcp -m tcp --dport 3306 -j ACCEPT
iptables-save > /etc/sysconfig/iptables
Rabbitmq服务安装
　　
1.    安装RABBITMQ服务
yum -y install rabbitmq-server
2.    启动并设置开机自启动
systemctl start rabbitmq-server
systemctl enable rabbitmq-server
3.    更改RABBITMQ消息队列服务guest用户默认密码为openstack
rabbitmqctl change_password guest openstack
4.    添加防火墙规则
iptables -I INPUT 2 -s 10.0.0.0/24 -p tcp -m tcp --dport 5672 -j ACCEPT
iptables-save > /etc/sysconfig/iptables
　　
　　Keystone服务安装
　　
　　1. 安装Keystone
　　yum install -y openstack-keystone
　　
　　2. 生成管理员token
　　openssl rand -hex 10
　　
　　3. 建立数据库及数据库用户
　　mysql -uroot -popenstack -e 'create database keystone'
　　mysql -uroot -popenstack -e 'grant all on keystone.* to"keystone"@"%" identified by "keystone"'
　　
　　4. 编辑/etc/keystone/keystone.conf文件添加或修改如下行
　　[DEFAULT]
　　admin_token = 第二步生成的值
　　log_dir = /var/log/keystone
　　use_stderr = false
　　[database]
　　connection = mysql://keystone:keystone@10.0.0.2/keystone
　　use_db_reconnect = true
　　[oslo_messaging_rabbit]
　　rabbit_host = 10.0.0.2
　　rabbit_password = openstack
　　
　　5. 初始化数据库
　　su -s /bin/sh -c 'keystone-manage db_sync' keystone
　　
　　6. 启动并设置开机自启动
　　systemctl start openstack-keystone
　　systemctl enable openstack-keystone
　　
　　7. 添加防火墙规则
　　iptables -I INPUT 2 -s 10.0.0.0/24 -ptcp -m tcp --dport 5000 -j ACCEPT
　　iptables -I INPUT 2 -s 10.0.0.0/24 -ptcp -m tcp --dport 35357 -j ACCEPT
　　iptables-save > /etc/sysconfig/iptables
　　
　　8. 建立tenant，user,role,service,endpoint
　　export OS_SERVICE_TOKEN=第二步生成的值
　　export OS_SERVICE_ENDPOINT=http://10.0.0.2:35357/v2.0
　　keystone tenant-create --name admin --description "AdminTenant"
　　keystone user-create --name admin --pass admin --email admin@example.com
　　keystone role-create --name admin
　　keystone user-role-add --tenant admin --user admin --role admin
　　keystone role-create --name _member_
　　keystone user-role-add --tenant admin --user admin --role _member_
　　keystone tenant-create --name service --description "ServiceTenant"
　　keystone service-create --name keystone --type identity --description"OpenStack Identity Service"
　　keystone endpoint-create --service-id $(keystone service-list | awk '/identity / {print $2}') --publicurl http://10.0.0.2:5000/v2.0 --internalurlhttp://10.0.0.2:5000/v2.0  --adminurlhttp://10.0.0.2:35357/v2.0 --region regionOne
　　
　　9. 新建/root/admin-openrc文件添加如下行，作为以后新建公用镜像，网络使用的认证凭证
　　export OS_TENANT_NAME=admin
　　export OS_USERNAME=admin
　　export OS_PASSWORD=admin
　　export OS_AUTH_URL=http://10.0.0.2:35357/v2.0
　　
　　Glance服务安装
　　
　　1. 安装Glance
　　yum install -y openstack-glance
　　
　　2. 建立user,role,service,endpoint
　　export OS_SERVICE_TOKEN=安装Keystone时第二步生成的值
　　exportOS_SERVICE_ENDPOINT=http://10.0.0.2:35357/v2.0
　　keystone user-create --name glance--pass glance
　　keystone user-role-add --user glance--tenant service --role admin
　　keystone service-create --name glance--type image --description "OpenStack Image Service"
　　keystone endpoint-create --service-id$(keystone service-list | awk '/ image / {print $2}') --publicurlhttp://10.0.0.2:9292 --internalurl http://10.0.0.2:9292 --adminurlhttp://10.0.0.2:9292 --region regionOne
　　
　　3. 建立数据库及数据库用户
　　mysql -uroot -popenstack -e 'createdatabase glance'
　　mysql -uroot -popenstack -e 'grant allon glance.* to "glance"@"%" identified by"glance"'
　　
　　4. 编辑/etc/glance/glance-api.conf文件添加或修改如下行
　　[DEFAULT]
　　use_stderr = false
　　show_image_direct_url = true
　　rabbit_host = 10.0.0.2
　　rabbit_password = openstack
　　[database]
　　connection = mysql://glance:glance@10.0.0.2/glance
　　use_db_reconnect = true
　　[keystone_authtoken]
　　auth_uri = http://10.0.0.2:5000
　　identity_uri = http://10.0.0.2:35357
　　admin_tenant_name = service
　　admin_user = glance
　　admin_password = glance
　　[paste_deploy]
　　flavor = keystone
　　[glance_store]
　　stores = glance.store.rbd.Store,
　　default_store = rbd
　　rbd_store_user = storages
　　rbd_store_pool = storages
　　
　　5. 编辑/etc/glance/glance-registry.conf文件添加或修改如下行
　　[DEFAULT]
　　use_stderr = false
　　rabbit_host = 10.0.0.2
　　rabbit_password = openstack
　　[database]
　　connection = mysql://glance:glance@10.0.0.2/glance
　　use_db_reconnect = true
　　[keystone_authtoken]
　　auth_uri = http://10.0.0.2:5000
　　identity_uri = http://10.0.0.2:35357
　　admin_tenant_name = service
　　admin_user = glance
　　admin_password = glance
　　[paste_deploy]
　　flavor = keystone
　　
　　6. 初始化数据库
　　su -s /bin/sh -c 'glance-manage db_sync' glance
　　
　　7. 启动并设置开机自启动
　　systemctl start openstack-glance-api
　　systemctl startopenstack-glance-registry
　　systemctl enable openstack-glance-api
　　systemctl enableopenstack-glance-registry
　　
　　8. 添加防火墙规则
　　iptables -I INPUT 2 -s 10.0.0.0/24 -ptcp -m tcp --dport 9191 -j ACCEPT
　　iptables -I INPUT 2 -s 10.0.0.0/24 -ptcp -m tcp --dport 9292 -j ACCEPT
　　iptables-save > /etc/sysconfig/iptables
　　
　　Neutron服务安装
　　
　　1. 安装Neutron
　　yum install -y openstack-neutron openstack-neutron-ml2openstack-neutron-openvswitch
　　
　　2. 建立user,role,service,endpoint
　　keystone user-create --name neutron--pass neutron
　　keystone user-role-add --user neutron--tenant service --role admin
　　keystone service-create --name neutron--type network --description "OpenStack Network Service"
　　keystone endpoint-create --service-id$(keystone service-list | awk '/ network / {print $2}') --publicurlhttp://10.0.0.2:9696 --adminurl http://10.0.0.2:9696 --internalurl http://10.0.0.2:9696--region regionOne
　　
　　3. 建立数据库及数据库用户
　　mysql -uroot -popenstack -e 'createdatabase neutron'
　　mysql -uroot -popenstack -e 'grant allon neutron.* to "neutron"@"%" identified by"neutron"'
　　
　　4. 编辑/etc/neutron/neutron.conf文件添加或修改如下行
　　[DEFAULT]
　　router_distributed = true
　　use_stderr = false
　　log_dir = /var/log/neutron
　　core_plugin = ml2
　　service_plugins = router
　　auth_strategy = keystone
　　host = Kilo-con
　　allow_overlapping_ips = true
　　notify_nova_on_port_status_changes =true
　　notify_nova_on_port_data_changes = true
　　nova_url = http://10.0.0.2:8774/v2
　　nova_region_name = regionOne
　　nova_admin_username = nova
　　nova_admin_tenant_name = service
　　nova_admin_password = nova
　　nova_admin_auth_url = http://10.0.0.2:35357/v2.0
　　rabbit_host = 10.0.0.2
　　rabbit_password = openstack
　　[agent]
　　root_helper = sudo neutron-rootwrap/etc/neutron/rootwrap.conf
　　[keystone_authtoken]
　　auth_uri = http://10.0.0.2:5000
　　identity_uri = http://10.0.0.2:35357
　　admin_tenant_name = service
　　admin_user = neutron
　　admin_password = neutron
　　[database]
　　connection =mysql://neutron:neutron@10.0.0.2/neutron
　　use_db_reconnect = true
　　[oslo_messaging_rabbit]
　　rabbit_host = 10.0.0.2
　　rabbit_password = openstack
　　
　　5. 编辑/etc/neutron/dhcp_agent.ini文件添加或修改如下行
　　[DEFAULT]
　　interface_driver =neutron.agent.linux.interface.OVSInterfaceDriver
　　dnsmasq_config_file =/etc/neutron/neutron-dnsmasq.conf
　　
　　6. 新建/etc/neutron/neutron-dnsmasq.conf添加如下行
　　dhcp-option-force=26,1450
　　log-facility =/var/log/neutron/dnsmasq.log
　　
　　7. 编辑/etc/neutron/l3_agent.ini文件添加或修改如下行
　　[DEFAULT]
　　interface_driver =neutron.agent.linux.interface.OVSInterfaceDriver
　　handle_internal_only_routers = false
　　enable_metadata_proxy = false
　　agent_mode = dvr_snat
　　
　　8. 编辑/etc/neutron/plugins/ml2/ml2_conf.ini文件添加或修改如下行
　　[ml2]
　　type_drivers = flat,vxlan
　　tenant_network_types = vxlan
　　mechanism_drivers = openvswitch,l2population
　　[ml2_type_vxlan]
　　vni_ranges = 1000:5000
　　
　　9. 编辑/etc/neutron/plugins/openvswitch/ovs_neutron_plugin.ini文件添加或修改如下行
　　[ovs]
　　local_ip = 20.0.0.2
　　bridge_mappings = external:br-ex
　　[agent]
　　tunnel_types = vxlan
　　vxlan_udp_port = 4789
　　l2_population = true
　　arp_responder = true
　　enable_distributed_routing = true
　　[securitygroup]
　　firewall_driver = neutron.agent.linux.iptables_firewall.OVSHybridIptablesFirewallDriver
　　
　　10.建立ml2插件配置文件软链
　　ln -sv /etc/neutron/plugins/ml2/ml2_conf.ini /etc/neutron/plugin.ini
　　
　　11.编辑/etc/sysctl.conf文件添加或修改如下行
　　net.ipv4.ip_forward = 1
　　net.ipv4.conf.all.rp_filter = 0
　　net.ipv4.conf.default.rp_filter = 0
　　
　　12.重加载内核参数
　　sysctl -p
　　
　　13.初始化数据库
　　su -s /bin/sh -c "neutron-db-manage upgrade kilo" neutron
　　
　　14.启动并设置开机自启动openvswitch
　　systemctl start openvswitch
　　systemctl enable openvswitch
　　
　　15.建立openvswitch端口
　　ovs-vsctl add-br br-int
　　ovs-vsctl add-br br-ex
　　
　　16.像br-ex添加网卡
　　ovs-vsctl add-port br-ex eth3
　　
　　17.启动并设置开机自启动neutron服务
　　systemctl start neutron-server
　　systemctl start neutron-dhcp-agent
　　systemctl startneutron-openvswitch-agent
　　systemctl start neutron-l3-agent
　　systemctl start neutron-ovs-cleanup
　　systemctl start neutron-netns-cleanup
　　systemctl enable neutron-server
　　systemctl enable neutron-dhcp-agent
　　systemctl enableneutron-openvswitch-agent
　　systemctl enable neutron-l3-agent
　　systemctl enable neutron-ovs-cleanup
　　systemctl enable neutron-netns-cleanup
　　
　　18.添加防火墙规则
　　iptables -I INPUT 2 -s 10.0.0.0/24 -ptcp -m tcp --dport 9696 -j ACCEPT
　　iptables-save > /etc/sysconfig/iptables
　　
　　19.建立内网，外网，路由及绑定子网和接口到路由器
　　source /root/admin-openrc
　　neutron net-create --shared--provider:network_type vxlan internal-network
　　neutron subnet-create internal-network100.100.100.0/24 --name internal-network-subnet --gateway 100.100.100.1--allocation-pool start=100.100.100.10,end=100.100.100.200 --enable-dhcp--ip-version 4 --dns-nameserver 202.106.0.20
　　neutronnet-create ext-net --shared --router:external --provider:network_type flat--provider:physical_network external
　　neutronsubnet-create ext-net 200.200.200.0/24 --name ext-network-subnet --gateway200.200.200.1 --allocation-pool start=200.200.200.10,end=200.200.200.200--disable-dhcp --ip-version 4 --dns-nameserver 202.106.0.20
　　neutronrouter-create router
　　neutronrouter-interface-add router internal-network-subnet
　　neutronrouter-gateway-set router ext-net
