SAP和Java系统的Webservice实例

sfyhip

　　简介:
　　关于Webservice的概念和原理，简单来讲，Webservice是一种基于SOAP传输协议，用WSDL描述，用XML封装数据的接口技术。由于其跨平台、跨防火墙、开发成本低、开发周期短等优势而被广泛应用，但也有局限性，包括传输负载大、没有统一的实现模型等。
　　对于Webservice在SAP中的应用，多被用在系统同步要求高，数据传输负载小的接口开发上。下面以SAP系统和外部系统的交互为例，SAP ECC系统两个、外部系统一个（Java EJB3 Jboss5），分别讲述从SAP到SAP，SAP到Java，Java到Java，Java到SAP的Webservice实例。
　　一、SAP系统间的Webservice调用
　　SE37创建函数z_calculate，类型要设置为RFC类型，参数都设置为传值：



1 FUNCTION Z_CALCULATE.
2 *"----------------------------------------------------------------------
3 *"*"Local interface:
4 *"  IMPORTING
5 *"     VALUE(NUMBER1) TYPE  STRING
6 *"     VALUE(NUMBER2) TYPE  STRING
7 *"     VALUE(OPERATOR) TYPE  STRING
8 *"  EXPORTING
9 *"     VALUE(RESULT) TYPE  STRING
10 *"----------------------------------------------------------------------
11   TRY .
12       CASE operator.
13         WHEN '+'.
14           result = number1 + number2.
15         WHEN '-'.
16           result = number1 - number2.
17         WHEN '*'.
18           result = number1 * number2.
19         WHEN '/'.
20           result = number1 / number2.
21         WHEN OTHERS.
22           result = 'Not supported!'.
23       ENDCASE.
24     CATCH cx_root.
25       result = 'Not supported!'.
26   ENDTRY.
27   CONDENSE result.
28 ENDFUNCTION.

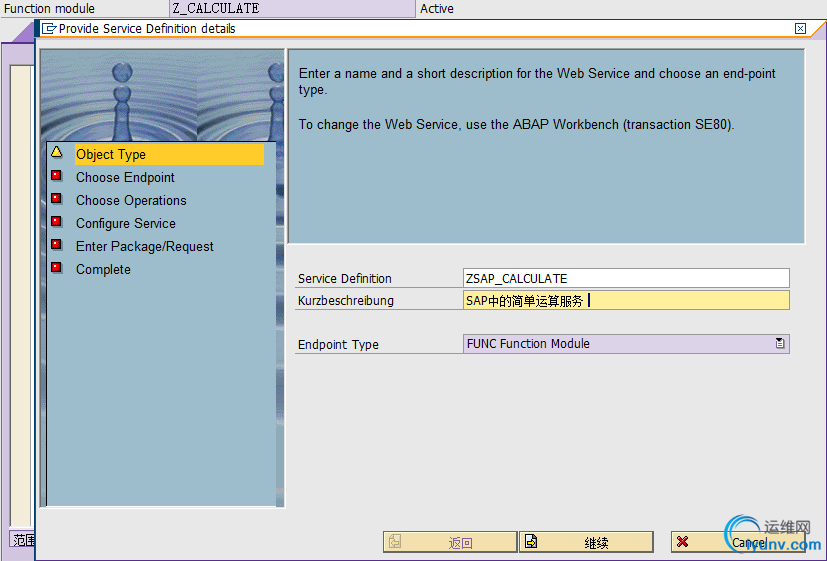

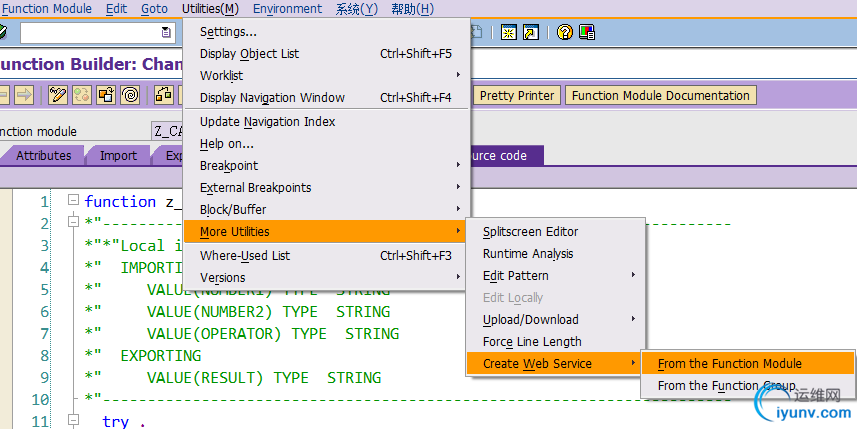

　　 把函数发布成Webservice

　　

　　

　　

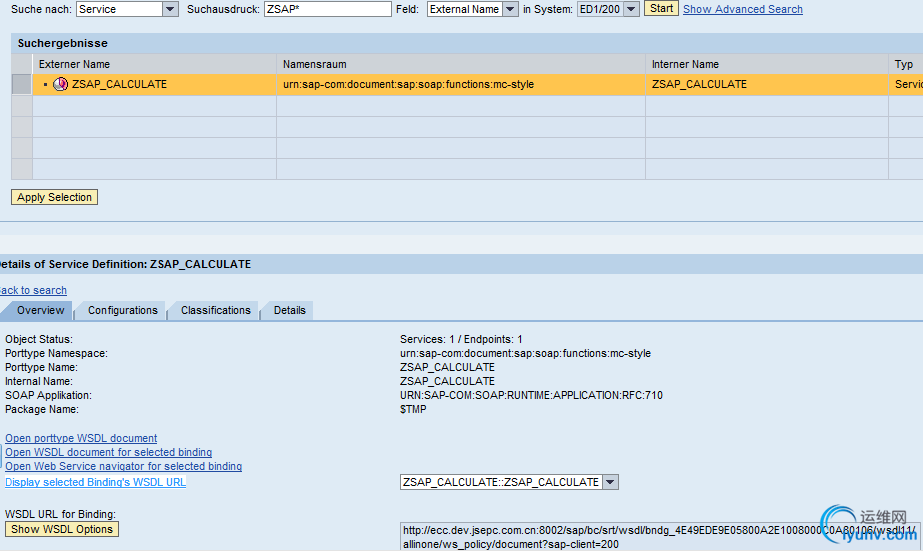

　　其他一路下来默认，完成后服务已经创建；接下来到SOAMANAGER中去找WSDL的URL，进入到Web service Administration界面，
　　Apply selection => Overview =>  Displayselected Binding's WSDL URL，在右边可以看到了。

　　

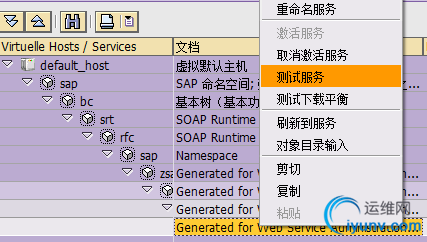

　　接下来去SICF中找到服务的Endpoint地址

　　

　　
　　在浏览器中会得到地址：

　　

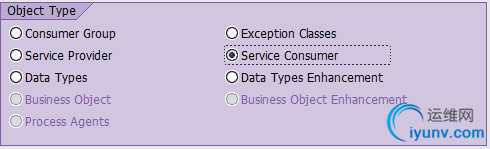

　　下面进入到Webservice的Client端SAP系统，SE80创建代理类：

　　

　　

　　
　　在URL栏位输入上面的WSDL的URL

　　

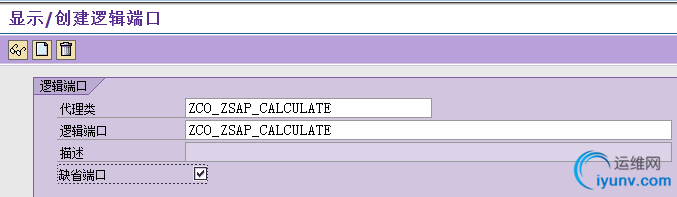

　　激活代理类，然后LPCONFIG创建逻辑端口：

　　

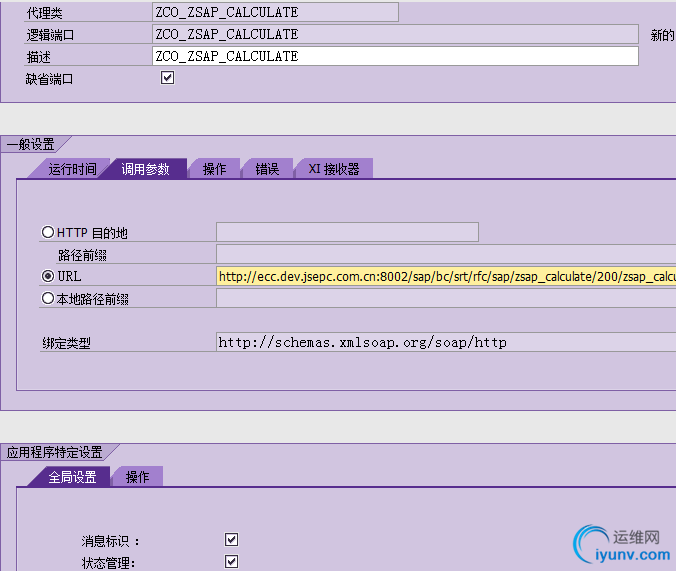

　　在URL栏位输入上面的Endpoint的URL

　　

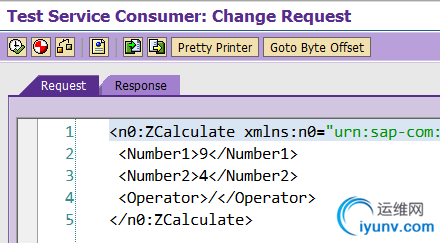

　　保存后激活，然后回到SE80 测试代理类：

　　

　　
　　已经成功的正确返回结果。也可以以代码的方式访问：
　　



1 REPORT  zyincl_test_00.
2 DATA: go_proxy TYPE REF TO zco_zsap_calculate,
3       gs_input TYPE zzcalculate,
4       gs_output TYPE zzcalculate_response,
5       go_exception TYPE REF TO cx_ai_system_fault.
6 TRY.
7     CREATE OBJECT go_proxy.
8     gs_input-number1 = '3'.
9     gs_input-number2 = '7'.
10     gs_input-operator = '*'.
11     go_proxy->zcalculate(
12       EXPORTING input = gs_input
13       IMPORTING output = gs_output ).
14     WRITE gs_output-result.
15   CATCH cx_ai_system_fault INTO go_exception.
16     WRITE go_exception->errortext.
17 ENDTRY.
　　执行结果：

　　二、SAP系统调用EJB服务

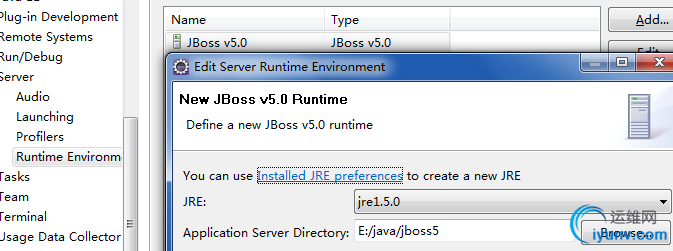

　　准备好Eclipse的Java EE版、JDK1.5、Jboss5.0、Axis2。进入eclipse配置JRE和Jboss如下：
　　

　　

　　
　　接下来创建一个EJB3的项目：

　　

　　
　　创建一个接口：
　　package org.clyde;
　　public interfaceICalculator {
　　Stringcalucate(String number1, String number2, String operator);
　　}

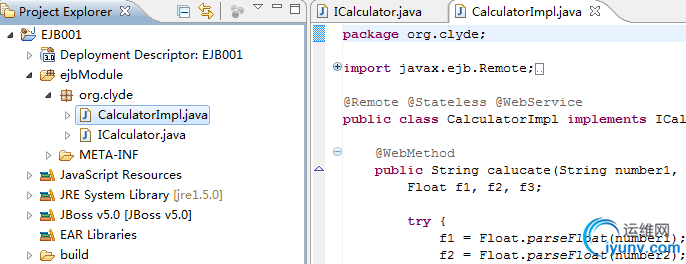

　　创建一个它的实现类：
　　package org.clyde;
　　importjavax.ejb.Remote;
　　importjavax.ejb.Stateless;
　　importjavax.jws.WebMethod;
　　importjavax.jws.WebService;
　　@Remote @Stateless@WebService
　　public classCalculatorImpl implements ICalculator {
　　@WebMethod
　　publicString calucate(String number1, String number2, String operator) {
　　Floatf1, f2, f3;
　　try{
　　f1= Float.parseFloat(number1);
　　f2= Float.parseFloat(number2);
　　switch(operator.charAt(0)) {
　　case'+':
　　f3= f1 + f2;
　　break;
　　case'-':
　　f3= f1 - f2;
　　break;
　　case'*':
　　f3= f1 * f2;
　　break;
　　case'/':
　　f3= f1 / f2;
　　break;
　　default:
　　return"Not supported!";
　　}
　　}catch (Exception e) {
　　return"Not supported!";
　　}
　　returnString.valueOf(f3);
　　}
　　}

　　

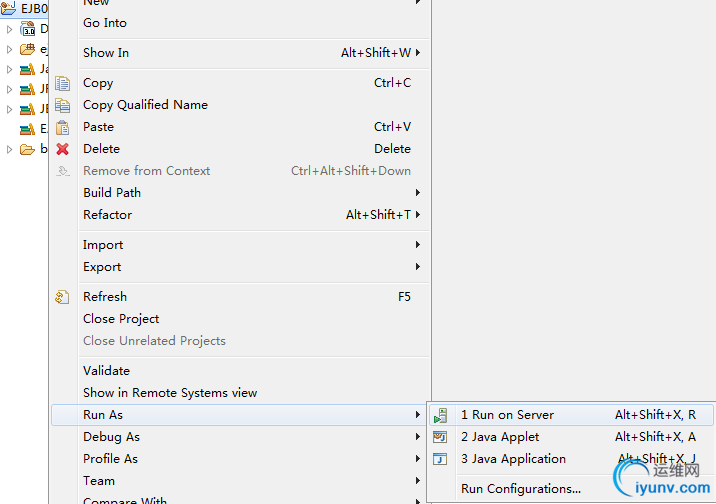

　　部署到Jboss上：

　　
　　WSDL的地址组合方式为：http:// + 应用服务器地址 + 端口 + 项目名 + 类名 + "?WSDL"
　　即：http://localhost:8080/EJB001/CalculatorImpl?WSDL

　　

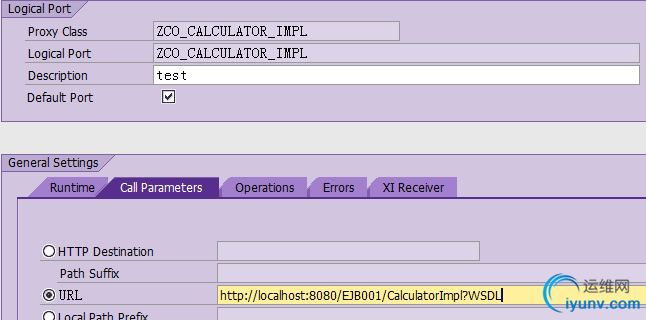

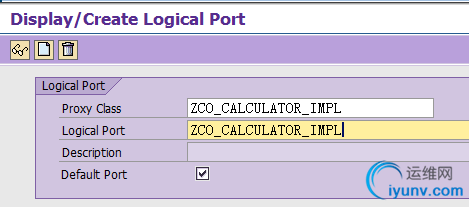

　　根据此WSDL在SAP端创建代理类，配置方式跟SAP到SAP类似，只是在Lpconfig里面的URL也用当前的WSDL的URL。

　　

　　

　　

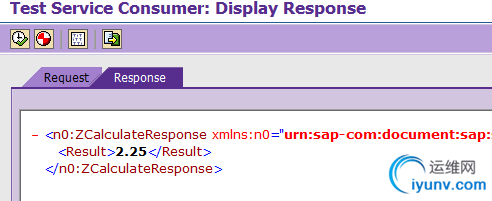

　　保存激活后，返回到SE80测试：

　　
　　结果如下：

　　ABAP代码的访问同SAP到SAP，这里不再演示。
　　
　　三、SAP系统到Java系统
　　第一步中已经发布了一个SAP系统的webservice，要用到的两个地址，
　　WSDl地址：http://ecc.dev.jsepc.com.cn:8002/sap/bc/srt/wsdl /bndg_4E49EDE9E05800A2E1008000C0A80106/wsdl11/allinone/ws_policy/document?sap-client=200
　　Endpoint地址：http://ecc.dev.jsepc.com.cn:8002/sap/bc/srt/rfc/sap/zsap_calculate/200/zsap_calculate/zsap_calculate?sap-client=200

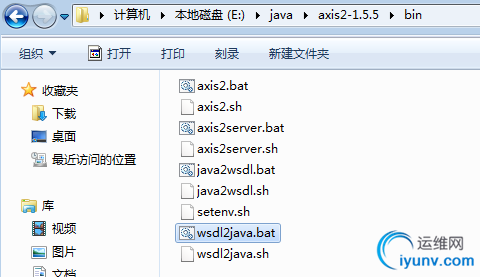

　　用Axis2的WSDL2Java工具，把上面的WSDL地址转化为Java类：

　　
　　

　　

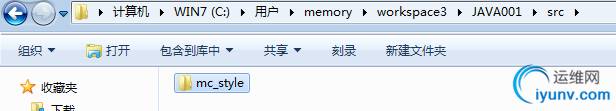

　　执行完后，能看到生成的类：

　　

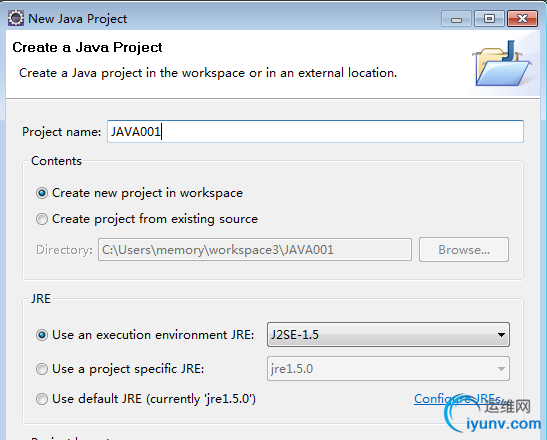

　　下面创建一个Java Project，写一个webservice的客户端

　　
　　
　　把生成的SRC下面的东西复制到当前项目的SRC下面：
　　

　　

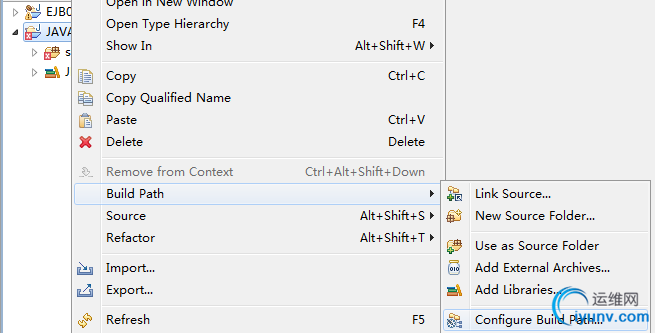

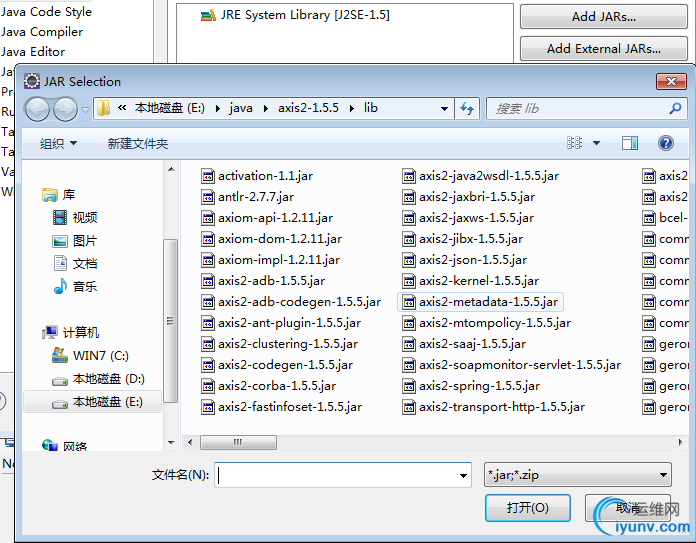

　　导入后，刷新，发现有错误，这是因为还没有导入Axis2的jar包，依次导入：

　　

　　
　　然后写一个Client类，代码如下：
　　package org.clyde;
　　importjava.rmi.RemoteException;
　　importmc_style.functions.soap.sap.document.sap_com.ServiceStub;
　　importmc_style.functions.soap.sap.document.sap_com.ServiceStub.ZCalculate;
　　public class Client{
　　publicstatic void main(String[] args) throws RemoteException {
　　//代理类
　　ServiceStubstub = new ServiceStub(
　　"http://ecc.dev.jsepc.com.cn:8002/sap/bc/srt/rfc/sap"
　　+"/zsap_calculate/200/zsap_calculate/zsap_calculate?sap-client=200");
　　//准备输入
　　ZCalculateinput = new ZCalculate();
　　input.setNumber1("7");
　　input.setNumber2("3");
　　input.setOperator("-");
　　//调用并输出
　　System.out.println(stub.zCalculate(input).getResult());
　　}
　　}
　　给stub类的地址是上面提到的Endpoint地址，即SAP中SICF下测试服务的URL地址。
　　执行webservice调用，结果如下：

　　
　　
　　四、EJB系统到Java系统
　　java中访问webservice的方法有很多种，包括Stub方式、RPC方式、CXF方式等等，
　　下面还是以基于Axis2引擎的Stub方式实现：
　　上面已经发布了一个EJB的Webservice实例，
　　WSDL：http://localhost:8080/EJB001/CalculatorImpl?WSDL
　　同上，通过WSDL2JAVA 解析为本地类，然后编写客户端，代码如下：
　　packageorg.clyde;
　　importjava.rmi.RemoteException;
　　importorg.clyde.CalculatorImplServiceStub.Calucate;
　　importorg.clyde.CalculatorImplServiceStub.CalucateE;
　　publicclass Client_from_EJB {
　　publicstatic void main(String[] args) throws RemoteException {
　　//代理
　　CalculatorImplServiceStubstub =
　　newCalculatorImplServiceStub("http://localhost:8080/EJB001/CalculatorImpl?WSDL");
　　//准备输入
　　Calucateinput1 = new Calucate();
　　input1.setArg0("3");
　　input1.setArg1("8");
　　input1.setArg2("/");
　　CalucateEinput2 = new CalucateE();
　　input2.setCalucate(input1);
　　//调用并输出
　　System.out.println(stub.calucate(input2).getCalucateResponse().get_return());
　　}
　　}
　　运行结果如下：

　　到此，Webservice的四种交互方式都简单的做了实例分析。
