LVS+Keepalived实现高可用负载均衡群集

lkoih

一、简介
VS/NAT原理图：


二、系统环境

实验拓扑：


系统平台：CentOS 6.4
Kernel：2.6.32-279.el6.i686
LVS版本：ipvsadm-1.26
keepalived版本：keepalived-1.2.4
三、安装及配置LVS和keepalived
1、在两台Director Server上分别配置LVS+Keepalived
LVS install -------------
yum -y install popt-static kernel kernel-develmake gcc openssl-devel lftp libnl* popt*
yum install ipvsadm
ipvsadm
lsmod |grep ip_vs

Keepalived install -------------

yum install keepalived
设置开机自启动keepalived：
chkconfig keepalived on

2、配置重定向(如果不配置，外网将无法访问)
vi /etc/sysctl.conf
net.ipv4.ip_forword = 1
立即生效：sysctl-p

3、配置Keepalived
vi /etc/keepalived/keepalived.conf (脚本见附件)

4、分别在2台Real Server上面设置网关
vi /etc/sysconfig/network
添加：GATEWAY=192.168.2.60

5、在2台RealServer中分别配置HTTP
[iyunv@WEB1 ~]# yum -y install httpd
[iyunv@WEB1 ~]# cd /var/www/html/
[iyunv@WEB1 html]# vi index.html
<h1>WEB1/192.168.2.63</h1>
[iyunv@WEB1 html]# chkconfig httpd on

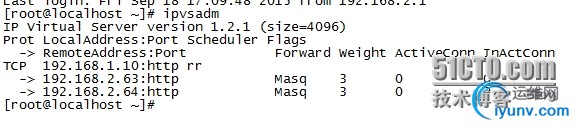

6、在Director Server上查看，这时两台RealServer已经添加进去了。



四、测试
####高可用性测试####
模拟故障，将MASTER上的keepalived服务停掉，然后观察BACKUP上的日志，信息如下
tail -n 12 /var/log/messages



从日志中可知，主机出现故障后，备机立刻检测到，此时备机变为MASTER角色，并且接管了主机的虚拟IP资源，最后将虚拟IP绑定在etho设备上。


将MASTER 上的keepalived服务重启后，BACKUP的日志状态。


从日志可知，备机在检测到主机恢复正常后，释放了虚拟IP资源重新成为BACKUP角色


####故障切换测试####
故障切换是测试当某个节点出现故障后，Keepalived监制模块是否能及时发现然后屏蔽故障节点，同时将服务器转移到正常节点来执行。
将WEB2节点服务停掉，假设这个节点出现故障，然后主机日志信息如下

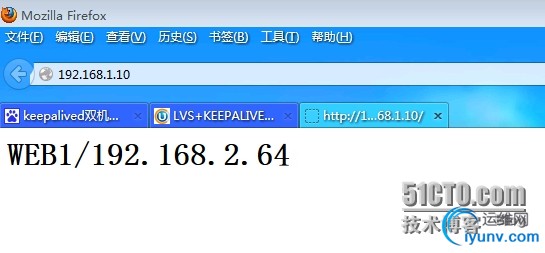

从以上可以看出，Keepalived监控模块检测到192.168.2.64主机出现故障后，将这主机从集群系统中剔除掉了。 此时访问http://192.168.1.10只能看到WEB1了)

重新启动WEB2节点的服务，日志信息如下：



Keepalived监控模块检测到192.168.2.64这台主机恢复正常后，又将此节点加入集群系统中，再次访问就可以访问到WEB2页面了）

Keepalived的配置文件.rar (1.04 KB, 下载次数: 0)

2015-9-21 09:19 上传

点击文件名下载附件
