zabbix------监控H3C MSR路由器

lkoih

简单思路：路由器上启动snmp服务，确保zabbix支持snmp，获得需要的OIB，设计item
1 路由器上启动smtp服务
snmp-agent enable                            ;启用snmp-agent
snmp-agent local-engineid 800063A280586AB1B9CD1700000001
snmp-agent community read monitor             ;创建只读的community--monitor
snmp-agent community write private             ;创建私有的可写的community
snmp-agent sys-info version all               ;支持snmpv1,v2c,v3
snmp-agent target-host trap address udp-domain 60.60.60.11 udp-port 161 params securityname monitor v2c                    ;向zabbix服务器发送数据
snmp-agent trap enable arp
snmp-agent trap enable radius
2 获得需要的mib库中的oid码
这个大家可以在zabbix_server端，输入如下命令

1 2 3

snmpwalk -v  your_version(1,2c,3) -c community_name(我的为monitor） 你的路由器的内网或外网ip #我的，没有这个命令请自行下载net-snmp-util snmpwalk -v 2c -c monitor 192.168.6.254

这样就会获得大量的数据，如果现实no response from X.X.X.X,请检查你的community名是否正确，版本是否正确
所以把它保存到Out.txt里面，然后自己去查看就可以看到mib树的形状啦，我截取部分，所以oid大家可以这样填,eg：我想填端口的出流量

在交换机中输入display interface brief,据网上说三种借口依次是本地换回LOOP,网络接口，拨号口
display interface brief
Protocol: (s) - spoofing
Interface            Link Protocol Main IP         Description
Aux0                 UP   --       --
Dia10                UP   UP(s)    --
GE0/0                UP   UP       x.x.x.x(我的public ip)
GE0/1                DOWN DOWN     --
GE0/2                UP   UP       192.168.6.254
InLoop0              UP   UP(s)    --
NULL0                UP   UP(s)    --
REG0                 DOWN --       --
VA0                  UP   UP       172.16.1.1
VT0                  DOWN DOWN     172.16.1.1
所以顺序是这样的，LOOP（1），0/0（2），0/1(3)，好了，下面我们开始添加，等会我们可以填IF-MIB::后面的家伙，比如ifOutOctets.2就会获得公网端口的流量，取delta就是速率啦，oid值为ifOutOctets对应的值.2，它对应的是其实不需要知道，如果真的想请去路由器里面，就知道啦
[H3C-Gzdx-617-route]display  snmp-agent mib-node | include ifOutOctets
          |-*ifOutOctets<1.3.6.1.2.1.2.2.1.16>(RO)

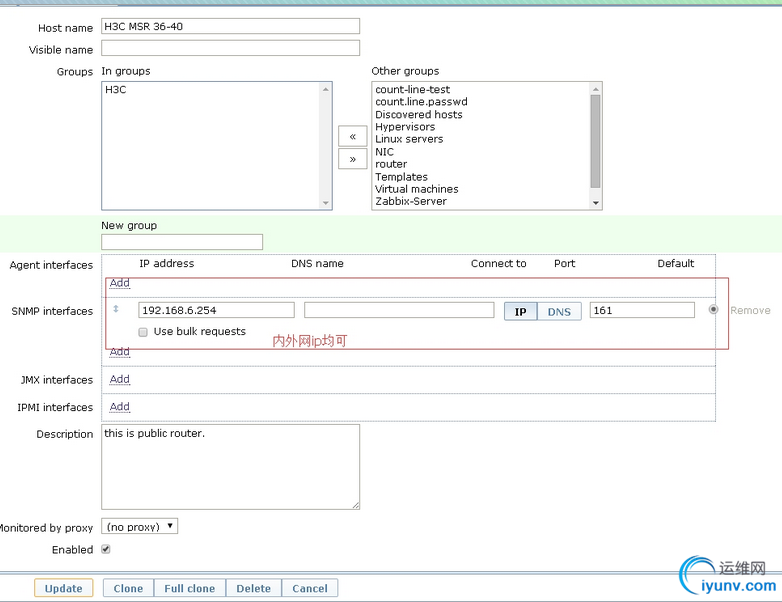

3 在zabbix web里面添加H3C路由器主机host，
注意，如果添加完主机，后面的availability一直没有显示，而且你添加了item enable过一阵子support for snmp checks is not compiled in. 那么打开你的日志你会发现，snmp服务没有支持，此时请安装net-snmp组件， 重新编译，是--with-net-snmp而不是--enable-net-snmp,这个问题耽误了我一天才解决，所以建议大家参考官方文档比较好一点

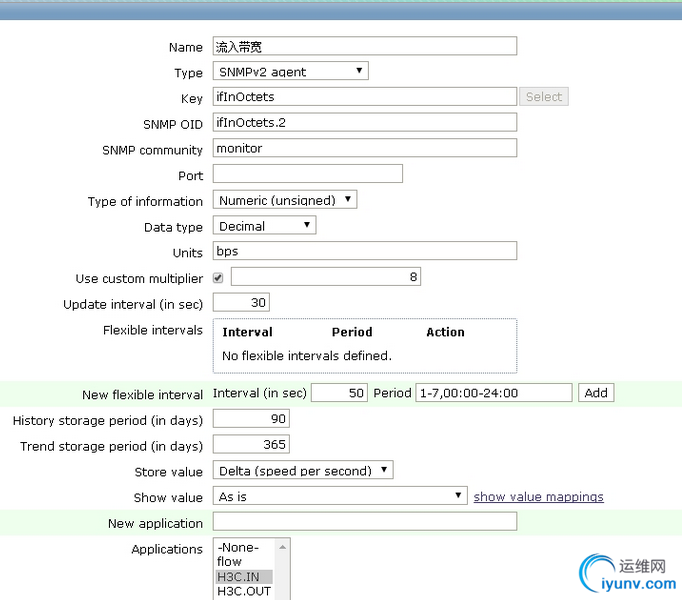

4 添加模板，为模板创建item，链接模板
注意几点：
1 key可以随便填，但是最好唯一标识
2 SNMP community默认是public，如果你的是其它请自己修改，端口亦然
3 SNMP OID可以简写为如下
4 *8的原因：路由器传过来的数据是这样的
IF-MIB::ifOutOctets.2 = Counter32: 2907083659，也就是说我们获得的是八位组（八个2进制码组成的一组数据，所以有8个bit）的数目，而我们知道如果是算速率的话，即出口带宽的话
有如下：1Bps=8bps，注意这里的B是Byte，b是bit而不是byte，没有byte的说法，此时。一般通信用位bit比较多，而谈及网络我们都说Byte，学过信息论的应该知道此时Byte强调携带的信息量，而bit更强调存储。
所以1 octet = 8 bit = 1 Byte，所以如果不*8，我们得到的是Bps的速率。

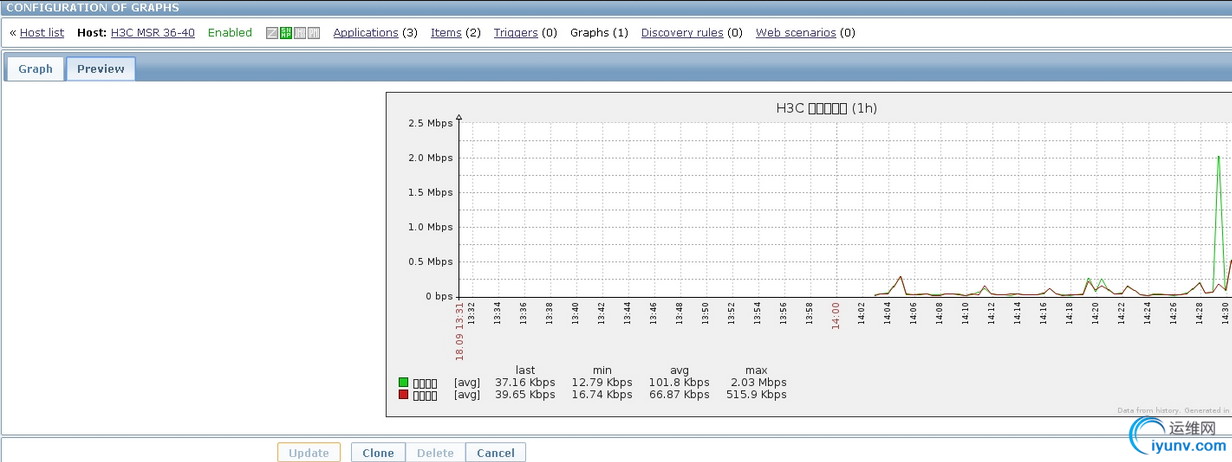

5 然后去链接模板，最后看到的graph，请在host里面查看graph


nice，但是会乱码，参考网上的http://blog.chinaunix.net/uid-11121450-id-3296646.html这位大哥的文章，具体我就不说了。
后来发现30s的更新对于流量有点不科学，所以等晚点我再放出效果图。
