SAP BPC最佳实践-BPC系统架构

ls0398

　　BPC是目前SAP在financial application领域主推的产品，由于从原有产品线发展而来，产品本身有两个版本，分别是基于MS OLAP平台和Netweaver OLAP平台。本文介绍的系统架构及功能只针对Netweaver平台产品。
　　整个系统分为.net前台和abap后台。由于abap端的数据结构与.net数据结构的差异，所以没有采用MVC架构，层次上约分为三层架构。abap端的数据服务是以Remote Function Call的形式提供给前台。这里需要用到微软与SAP共同开发的一个visual studio插件，它的功能就是将abap端的RFC暴露给.net，同时提供两边数据结构的转换。这样在.net代码中，可以像访问自带的数据结构一样去访问abap端的数据结构。
　　BPC的.net端是架构在IIS6.0上的，以web service的形式向client端提供数据，这里既包括CS结构的client,也有BS结构的client。关于安装以及支持平台的版本，可以详见installation guide。在BPC client中，和用户行为最为紧密的就是admin console和excel client。前者的功能主要包括:

• 提供modeling工具，配置application 和 dimension；

• 安全模型的配置(用户、团队、角色)；

• 管理application和dimension(重新构造dimension、优化application)。


　　后者的功能主要包括:

• 终端用户可以进行展示报表和数据输入；

• 提供展示报表和数据输入(input schedule)的工具；

• 进行大数据量数据的管理和其他系统管理功能。


　　在.net server层提供的功能包括:

• 对于BPC client soap请求的身份认证；

• 通过MSMQ存储异步soap请求的状态；

• 绑定abap的用户执行RFC call；

• 从RFC接收请求结果，进行数据转换再返回给客户端。


　　在abap层提供的功能包括:

• 业务逻辑的处理；

• 数据查询并返回；

• 提供MDX查询功能；

• 作为文件系统提供存储功能；

• 执行client自定义的用户逻辑；

• 向.net层提供RFC返回。

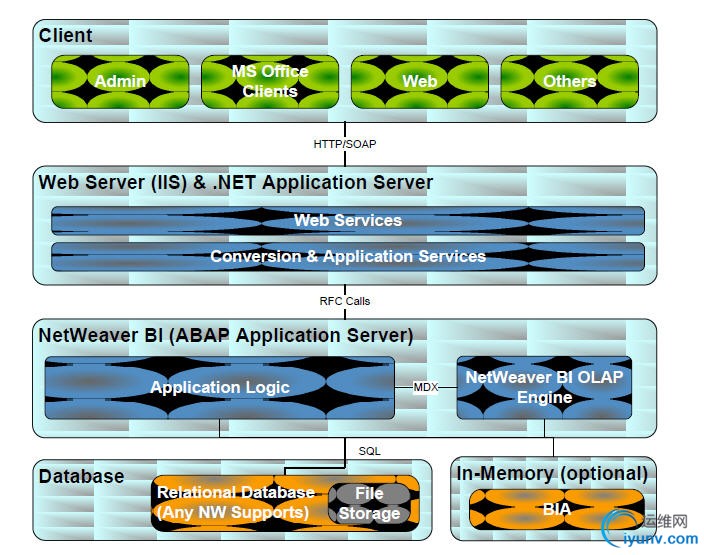

　　.net层和abap层的通讯如下图所示:

　　.net层和abap层之间的通信是通过RFC来实现的，每一个RFC call在后台都会需要一个dialog用户进程。目前对于每一个BPC .net服务器都是与一个abap活动实例一一对应的。这些配置的信息可以通过server manager来查看。
