Cisco UCS 62XX firmware 升级 自用

ljhku

因为又到了一些刀片，新到的刀片firmware各异，版本很新，有的可以降级为现在用的2.2.1b，有的不知道为啥没降下来。。。
更为了修复bug，兼容vmware6，故此升级。。。

主要准备工作：
1，确认机器运行良好，没有主要以上的错误；
2，查看自己的profile文件，确认自己的网卡和hba卡都怎么走的（我是4个网卡，2个hba卡，4个网卡只用了1个，走IO module A ，所以只在FI-A上有业务数据流量），确认profile文件中网卡的failover都开启（这样FI-A挂了 直接 failover 走 FI-B 业务流不会中断）。
3,上传firmware，截至目前+咨询CISCO 将目前最新的2.2.5b导入。

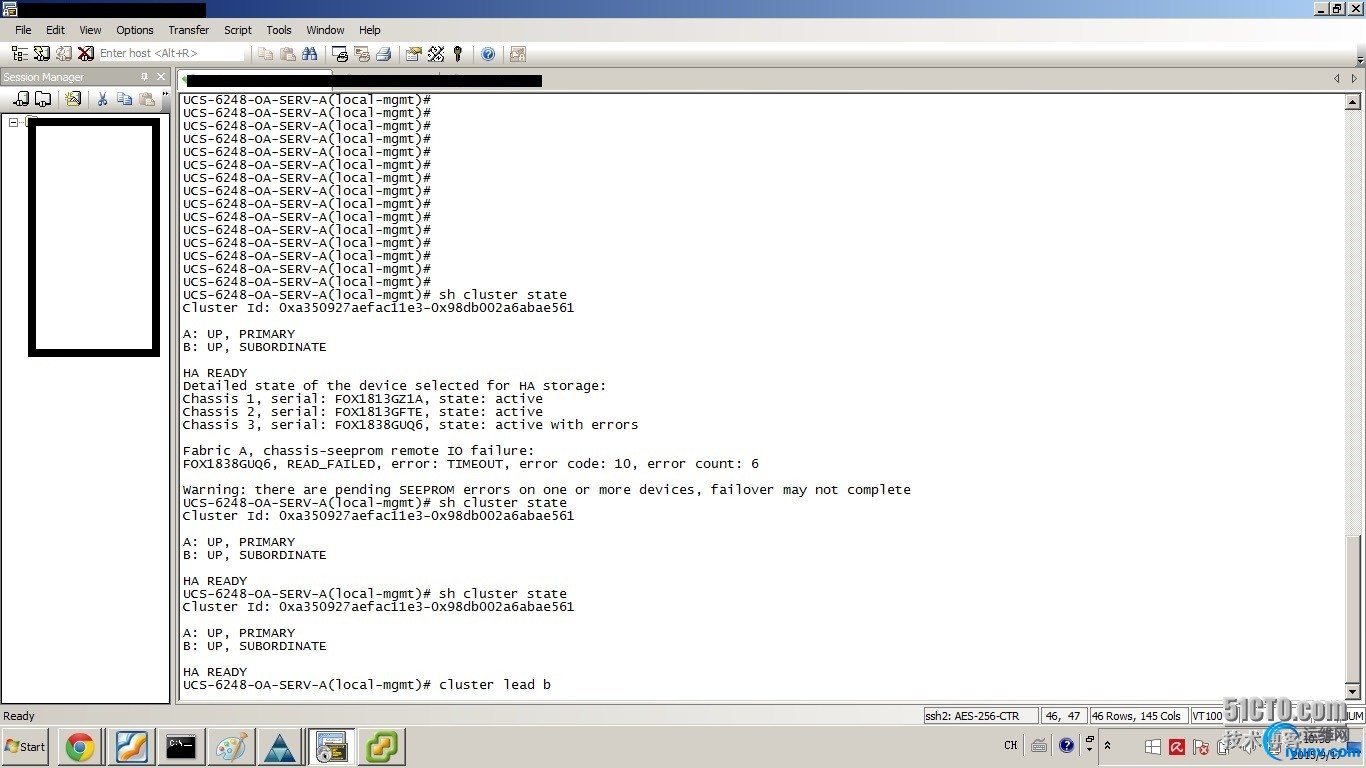

4，show cluster state 确认HA状态，这一步最重要。。。

升级顺序：
ucs有个规则，就是ucsm是什么版本就会把IO module 变成什么版本，
所以升级顺序如下，
1,acitve UCSM
2，update IO module B
3,active IO module B
4，active FI-B
5，FI-B升级成功后，命令行强制管理走FI-B，升级FI-A，不中断业务

6，update IO module A

7,active IO module A

8，active FI-A

9,FI-A升级成功后，命令行强制管理走FI-A，至此主要工作完成。

10，最后升级刀片，由于我都跑的是vmware，所以关闭一半刀片（进入maintenance模式），让虚机跑到另一半上去，升级好后，在都讲虚机迁移回来，升级另一半。。。

11，升级时注意，status为ready 和 pending next boot 时，可进行下一步，要是status为updating或者schedule时下一步可能会出错。。。

固件升级顺序为 adpter--bios-cimc-board controller 均为update一遍 active一遍 update的时候四个组件可以一起，active的时候貌似你得按顺序。。。小心会自动重启，如果你profile文件中的maintenance中ack没有勾选。。。

现在开始2.2.1b---》2.2.5b

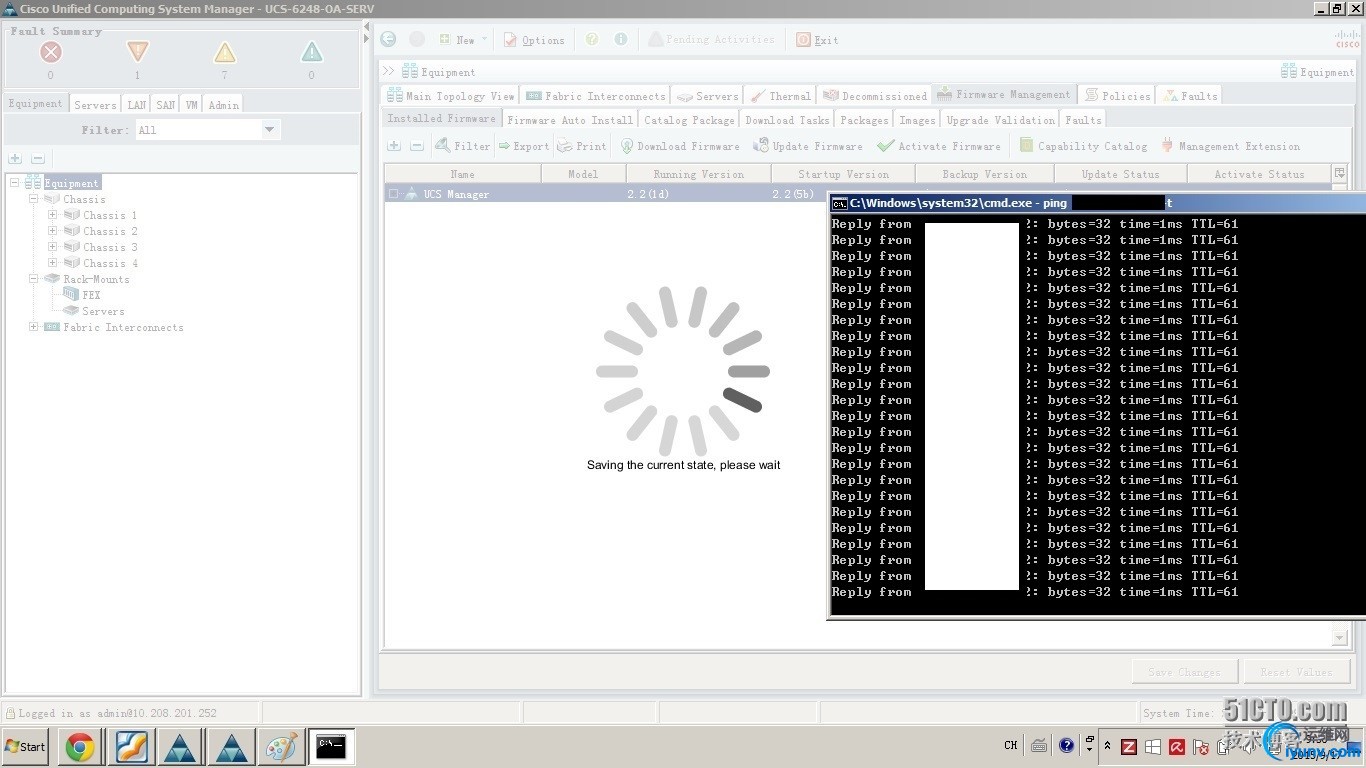

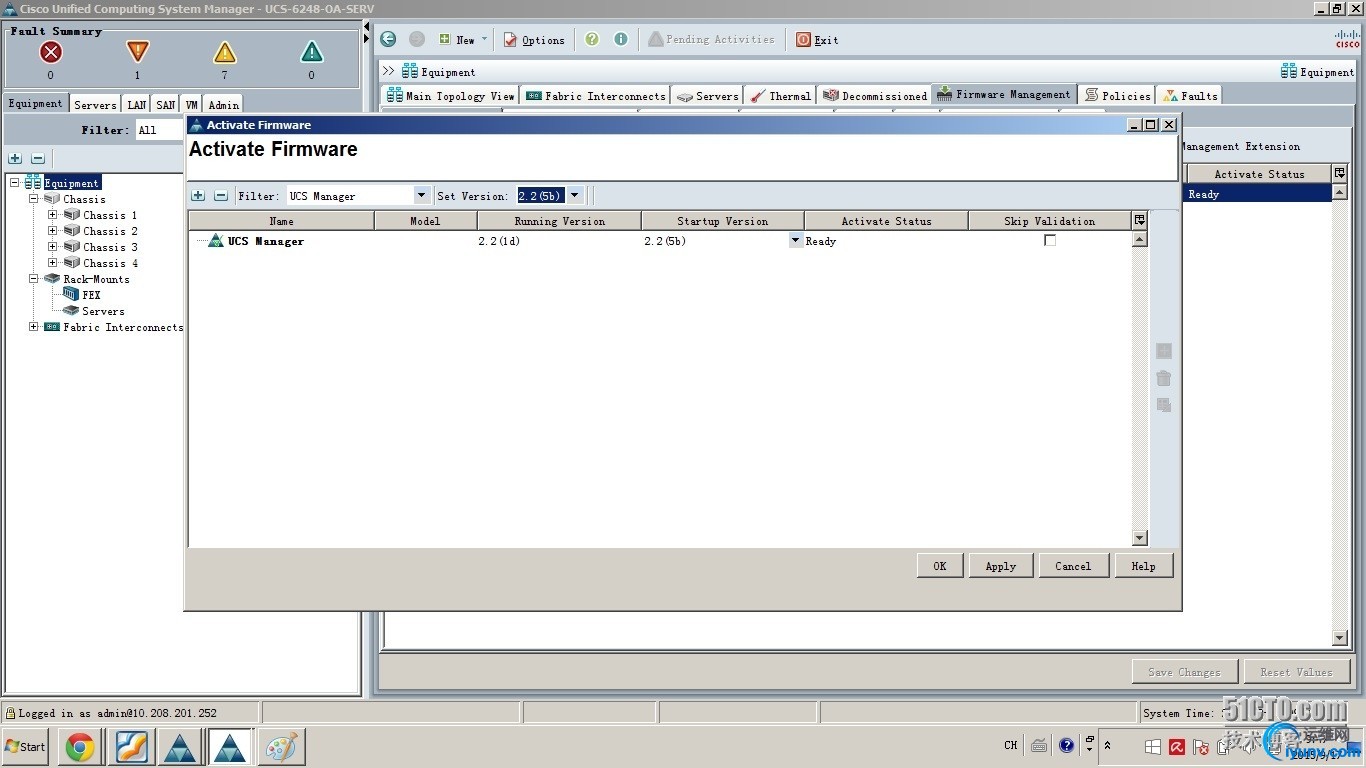

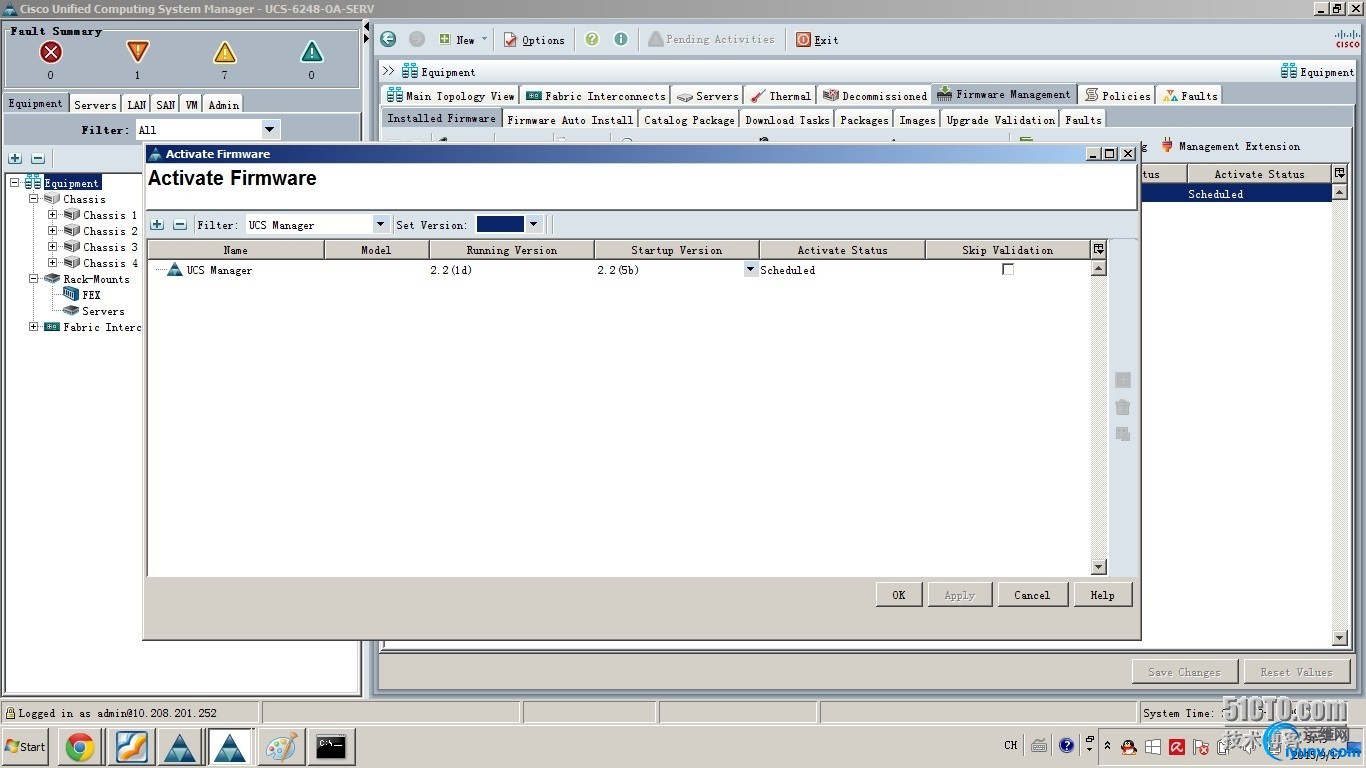

升级UCSM 直接acitve2.2.5b，OK，开始会是schedule，接着会UCSM管理断开，重新登录。。。



断开了不是。。。

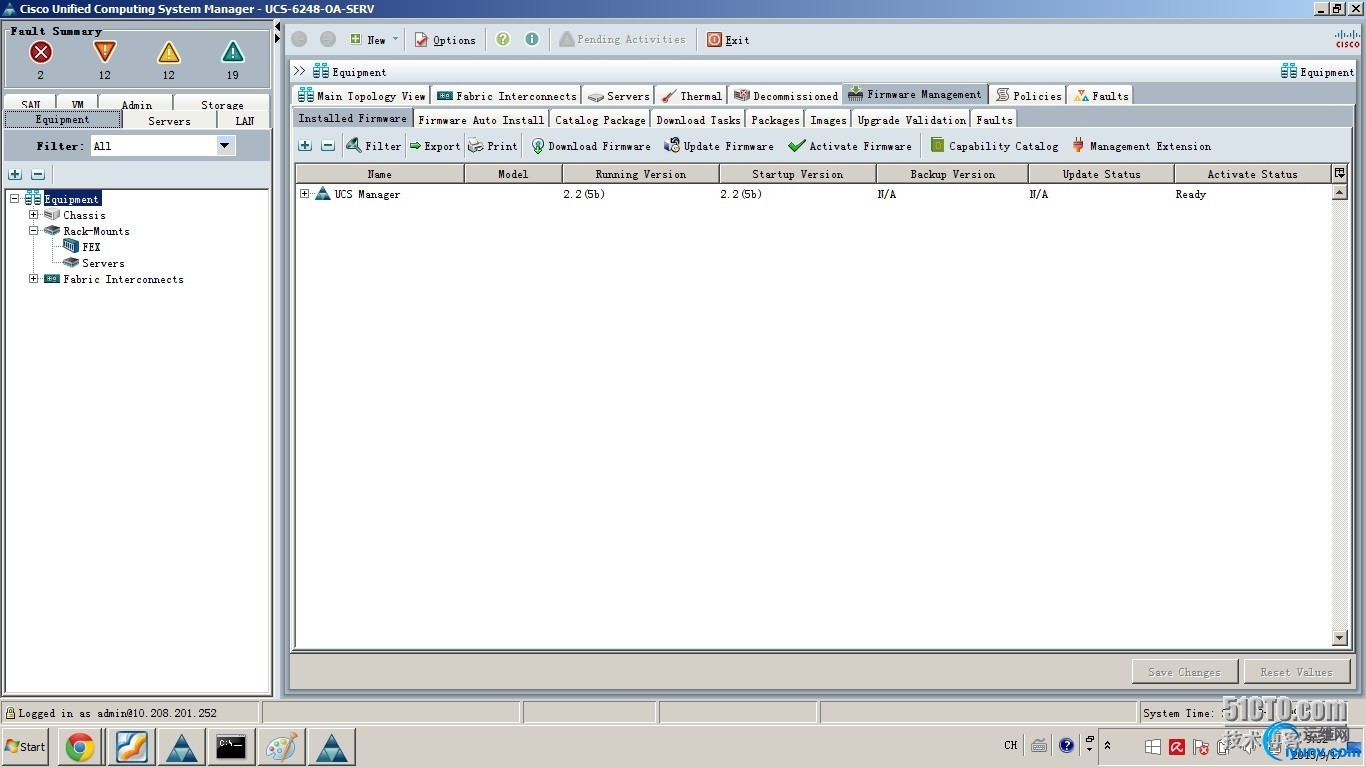

FI-B的UCSM已升级为2.2.5b
报错很多是吧，没关系，不影响业务，全部升级完成会好。。。

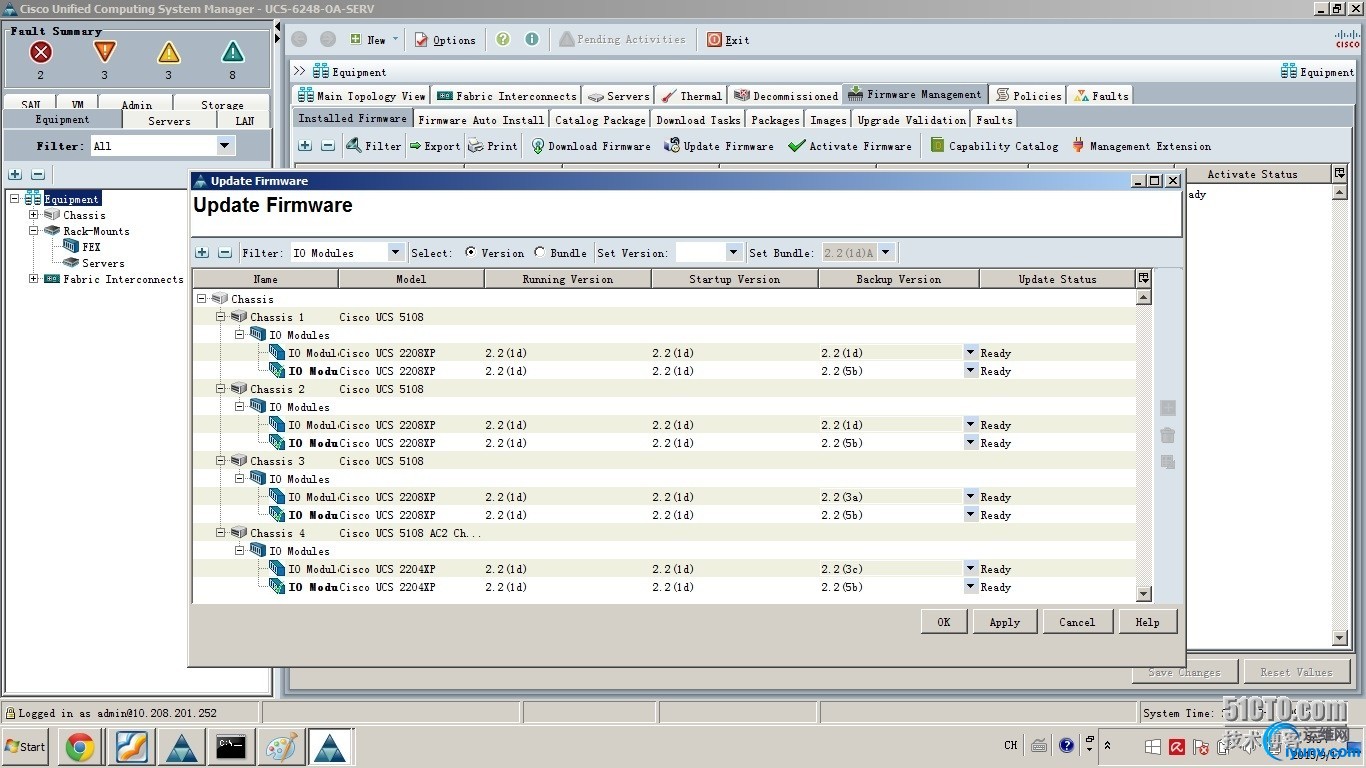

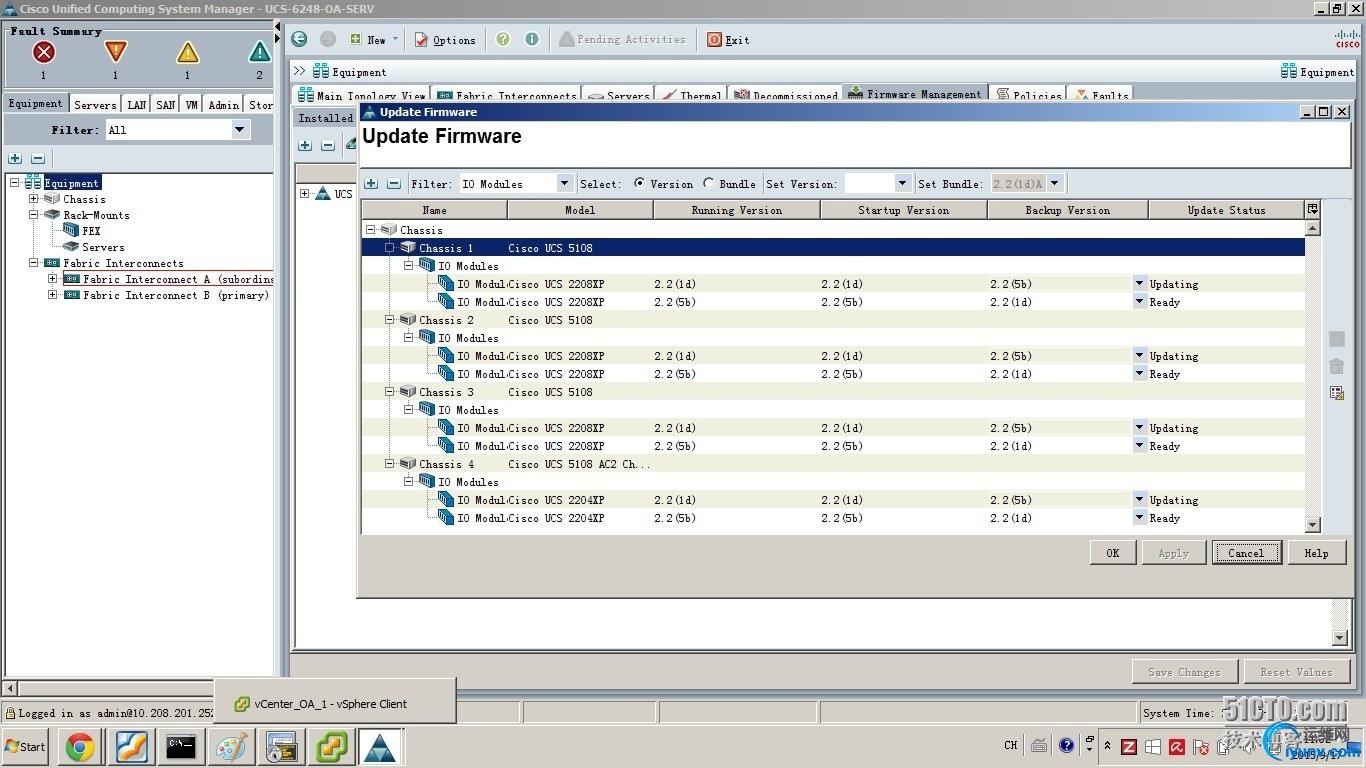

升级IO module B 先update，等10分钟左右才能完成，status里面只有显示ready的时候才是完成，显示updating的时候还没有完，他会自己按顺序完成。

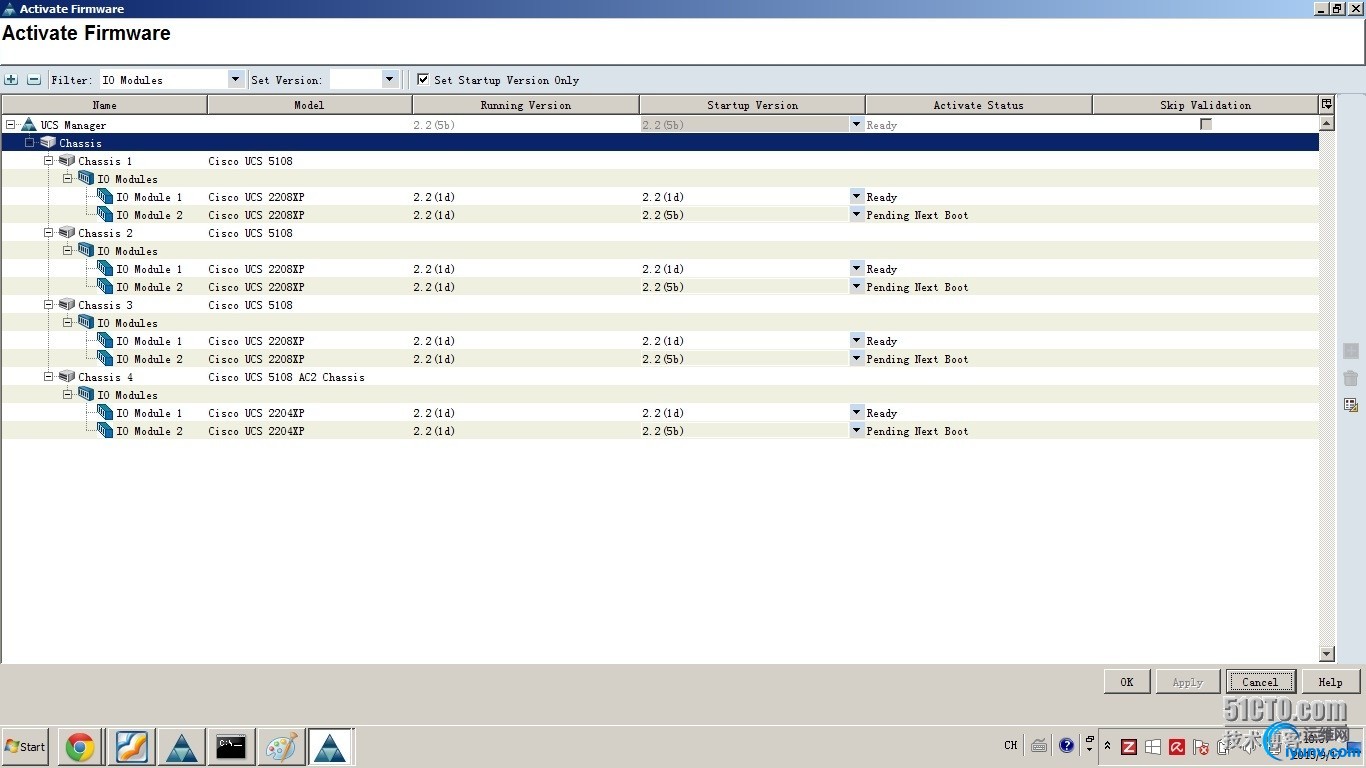

再激活，active一下，当显示pending next boot的时候表示已完成，这里不要重启，待FI-B重启的时候一起重启

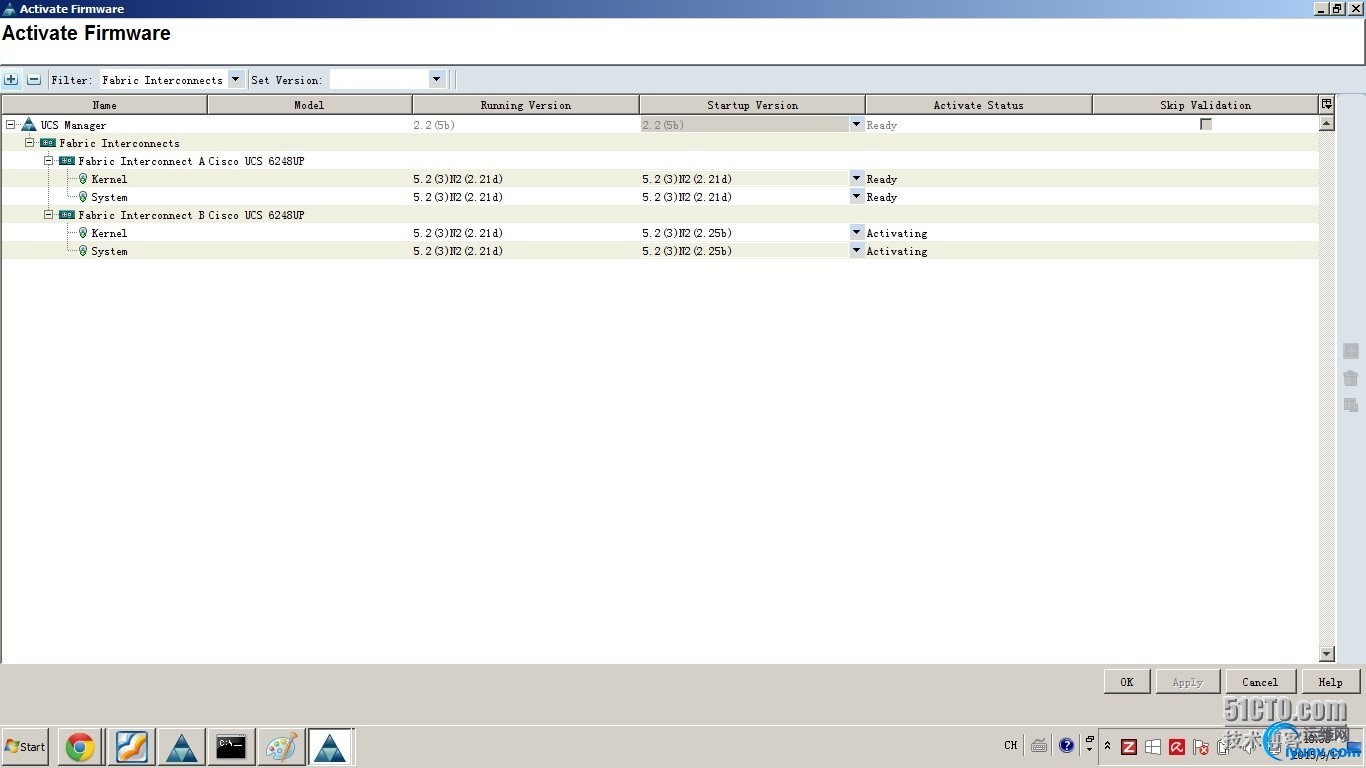

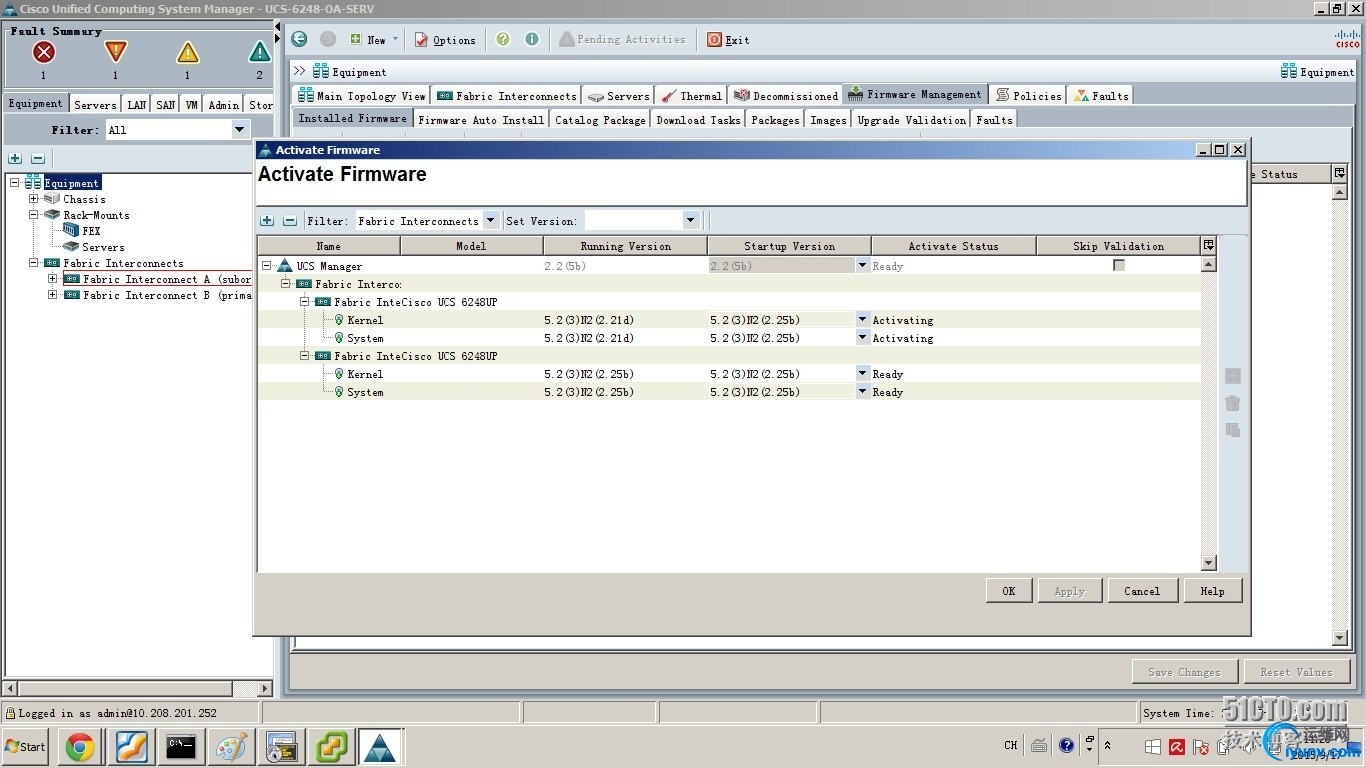

IO module B完成以后 升级FI-B 直接active  显示updating

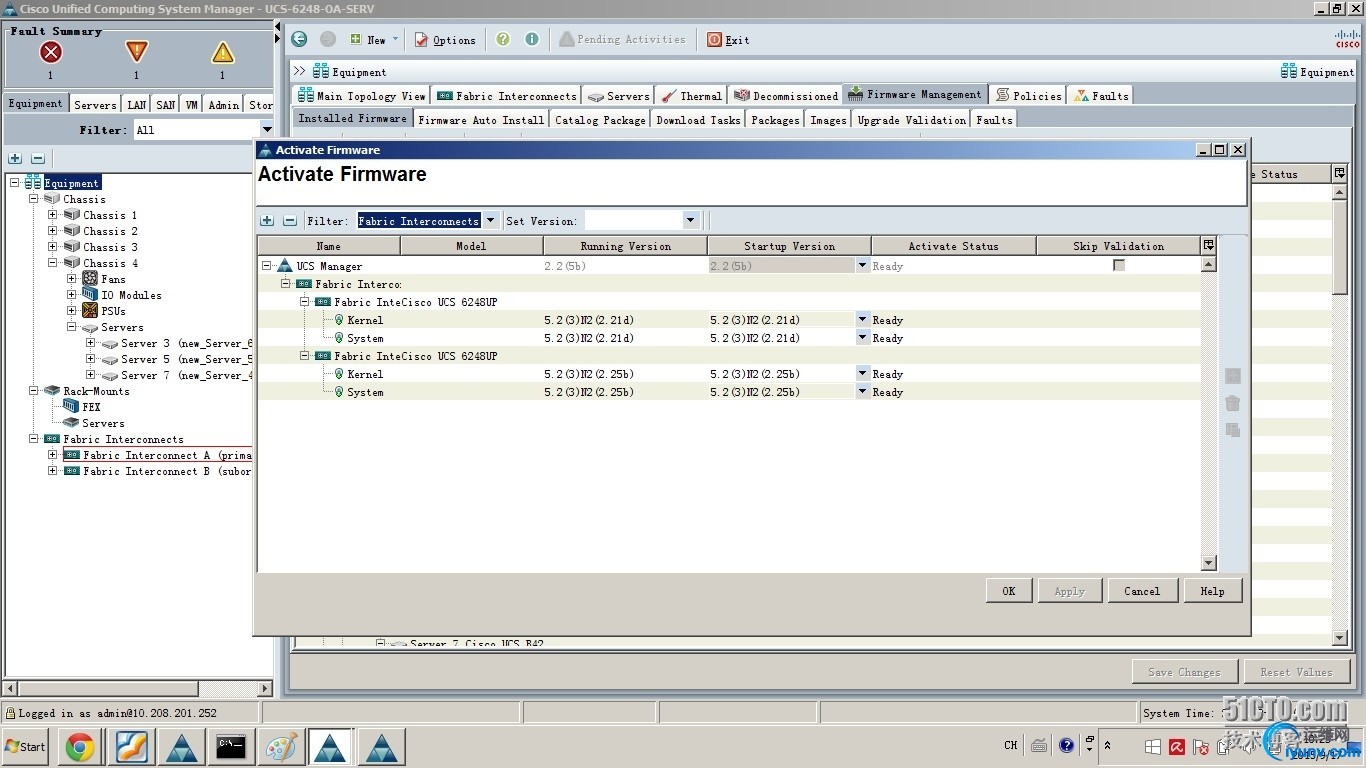

显示ready，此时FI-B 已经自动重启过了，FI-B一重启 IO module B 也重启了，即，IO module B 和FI-B升级完成。。。

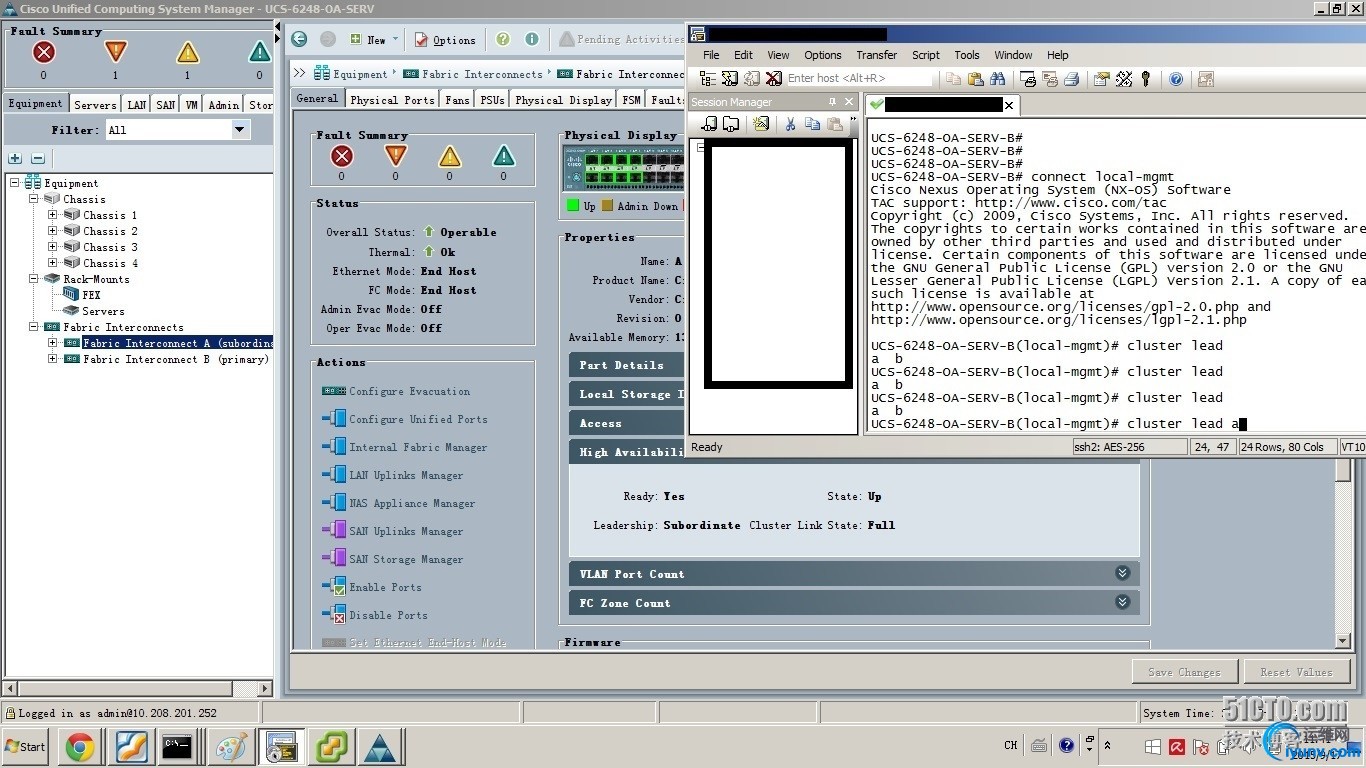

FI-B升级完成，将管理 切到B上面去，cluster lead b ，业务我感觉是FI-A重启的时候自己failover到B的。。。

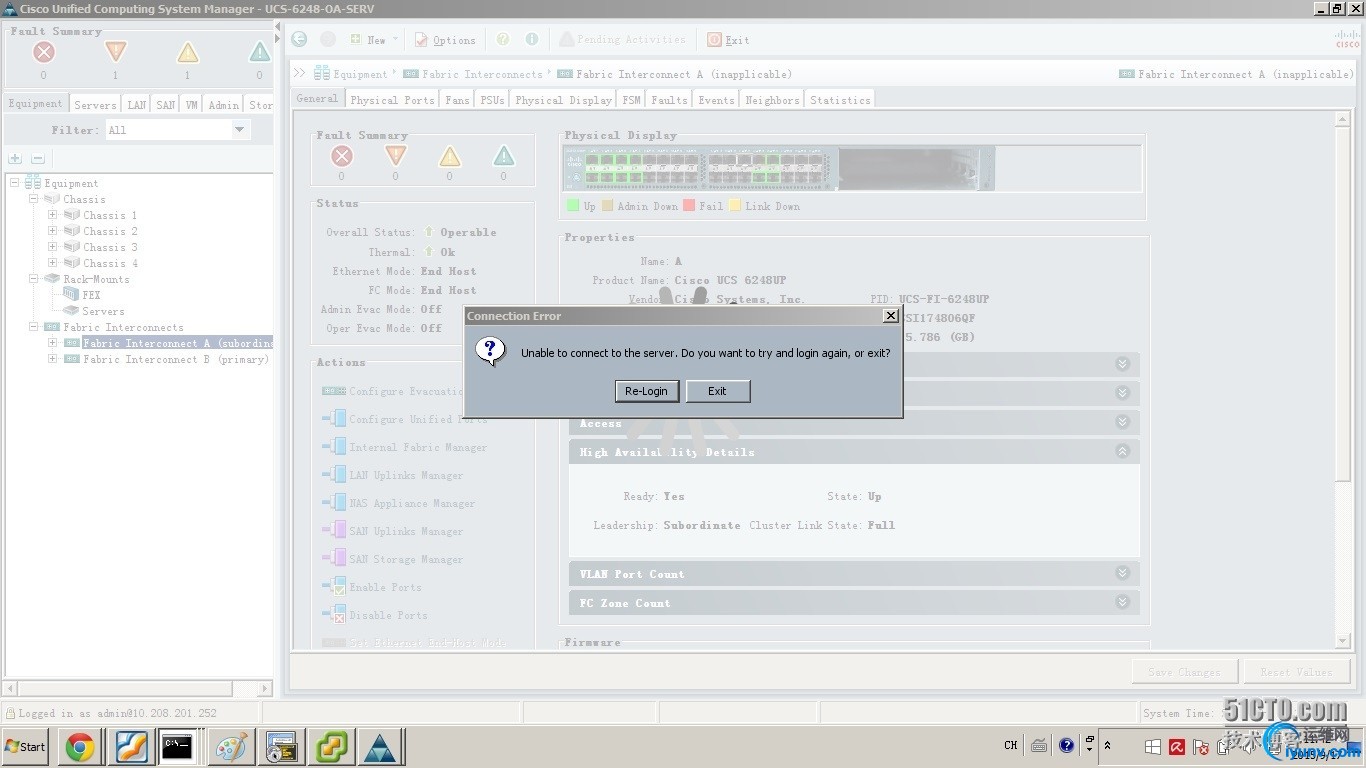

管理的流量会断一下，重新登录后 发现FI-B为主了，管理的主，业务的流量不知道在不在A上跑，当时忘了用流量软件看一下上行端口了

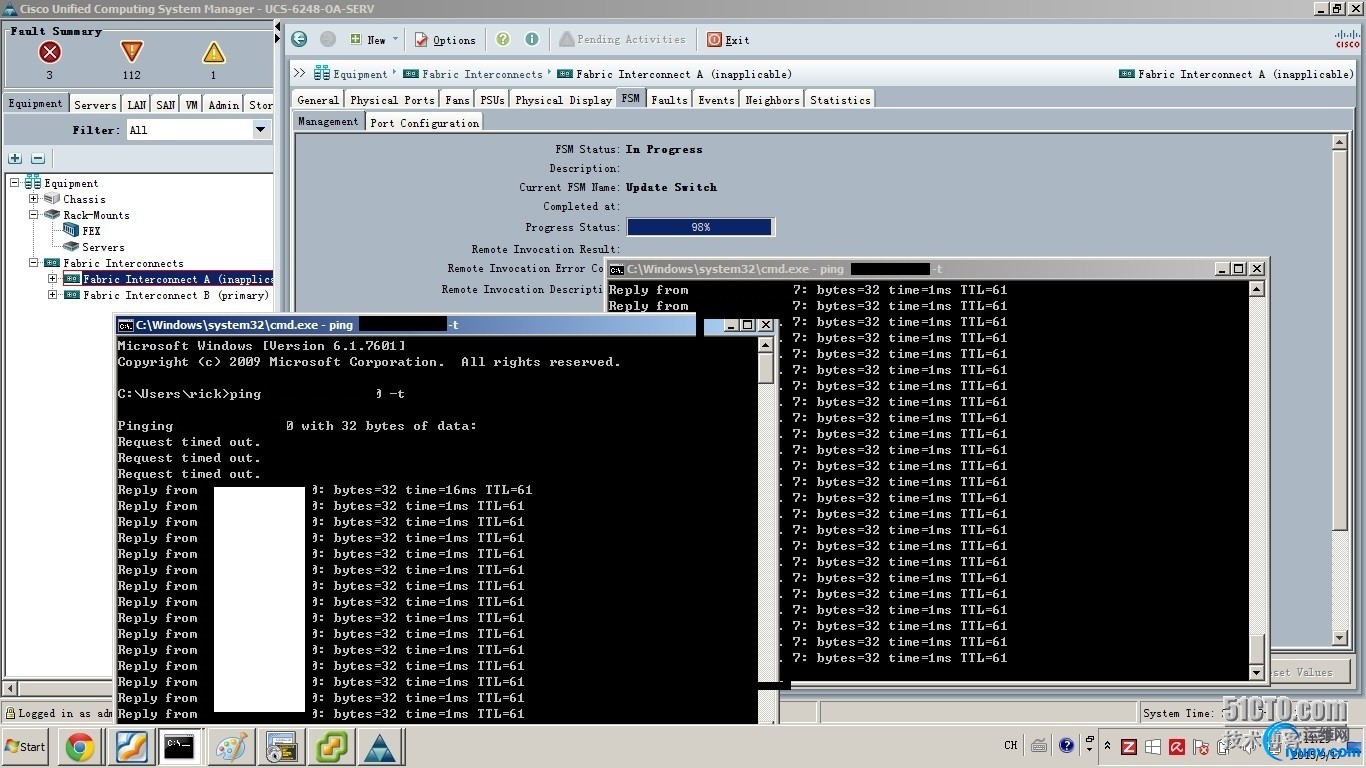

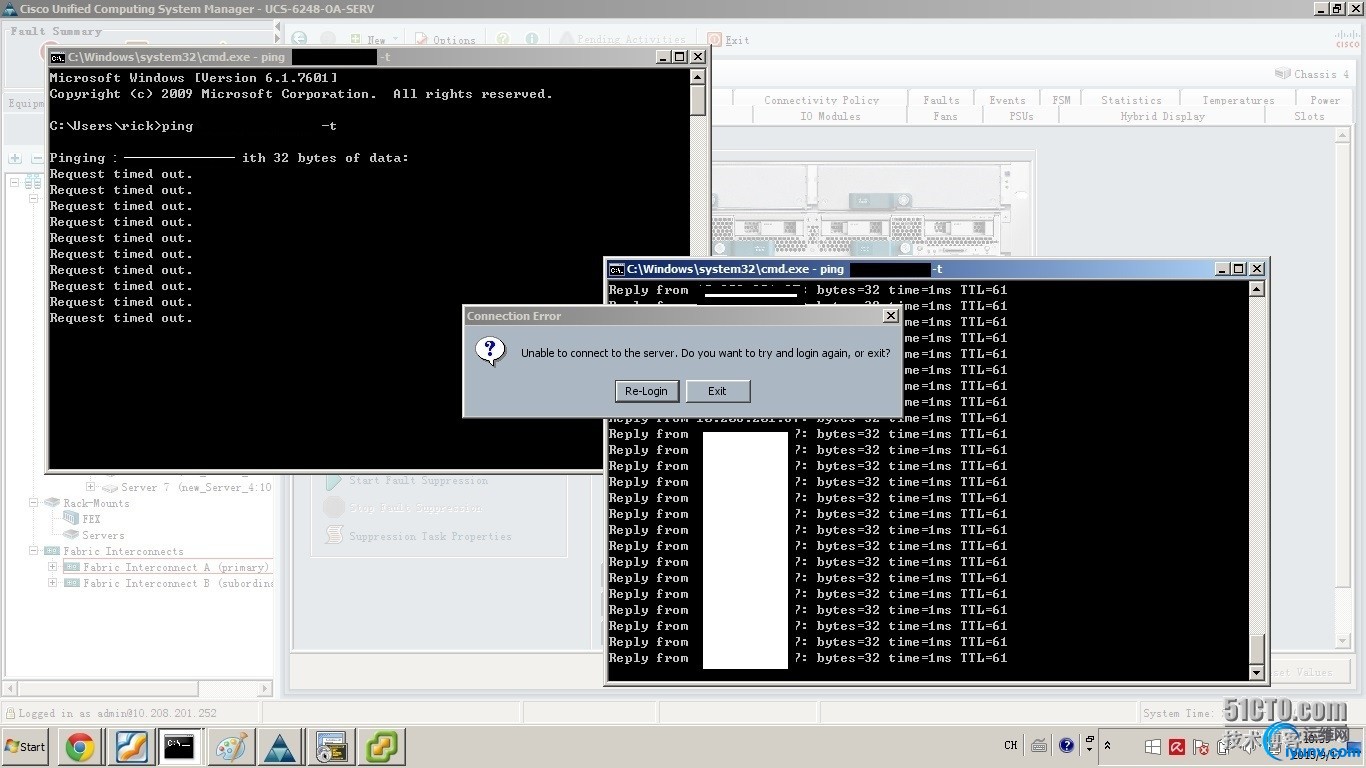

如图，管理流量断了，业务流量一切都好。。。



重复上面过程升级A 先updating IO module A



active 但是不要reset io module， 等和FI-A升级完毕一起重启



如图，我的业务流量一直没有中断，vmware正常，即使ucs管理流量有问题丢几个包，业务流量一直没有丢包



OK FI全部升级完毕 io module 也好了，最困难的完成，业务和管理一切都好。。。



cluster lead a 把管理流量切换回来。。。
这里你可能会被我之前说的搞混，
也许FI-A一升级完成，运行正常，业务流量就不在走failover FI-B了，因为我profile设定的网卡走io module a---》FI-A，所以A一好就抢回来，至于管理流量还在B，B还是管理的主，我手动指定管理回到A，
要是有监控软件你就可以看到流量的变化。。。

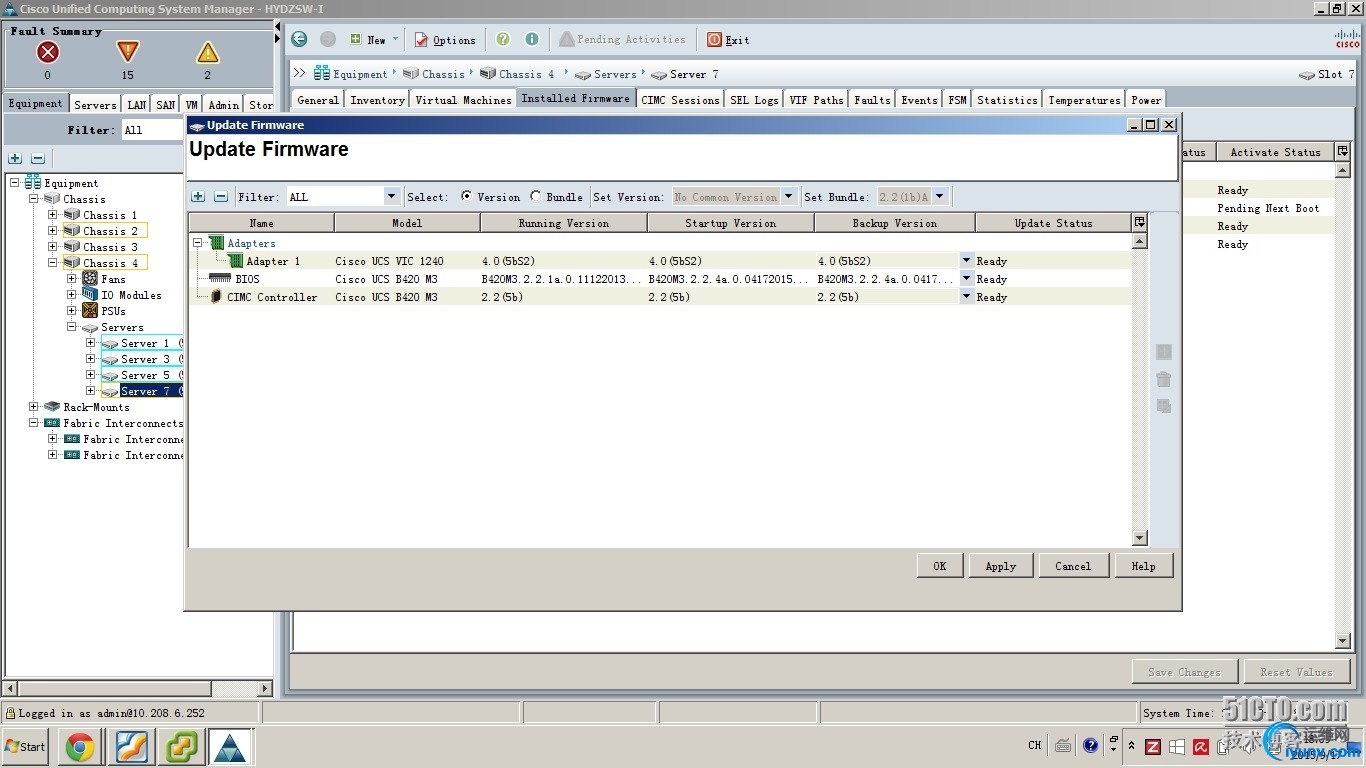

重新登陆一下 开始升级刀片，很简单了，update一下，一起来，不用管顺序

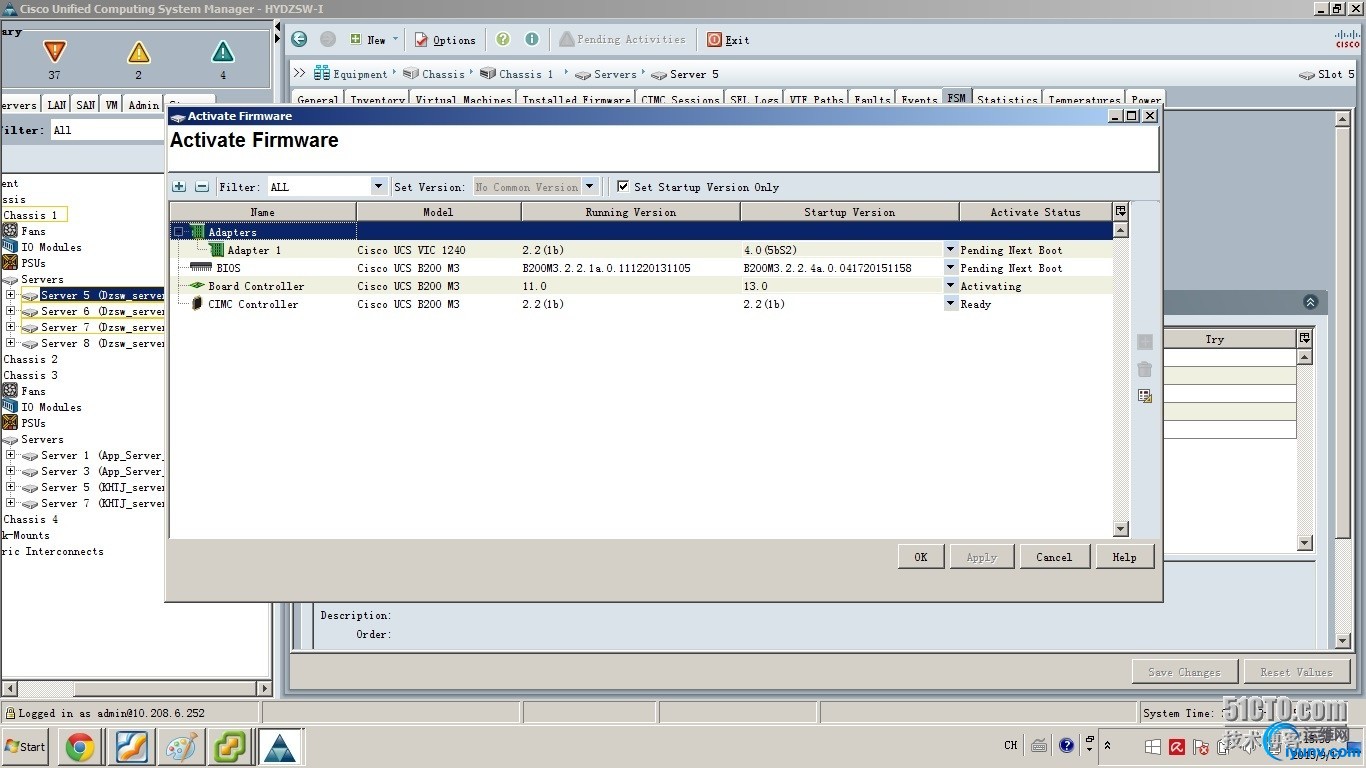

active一下，这个得按顺序啊。。。（但我吧上面两个组件一起来，下面两个组件一起来，这样快没报错。。。）



最后把backup version 也update的一致



一切OK。。。一年后在重复此项工作吧。。。
不足之处，请指正。。。
参考文献：
http://www.cisco.com/c/en/us/td/ ... 2_chapter_0110.html
