ROS软路由：DHCP Server 配置和PPPoE客户端配置

lyujhj

今天先来做一个ROS的简单实验，在一般的几十人的小型公司或几个人的家中，如果来如何ROS做最基本的上网操作。

知识点：

• ROS做为做为内网的DHCP Server。

• ROS做为PPPOE的Client（一般人少会使用ADSL接入）

• ROS做一个PAT，使内网用户可以上网。

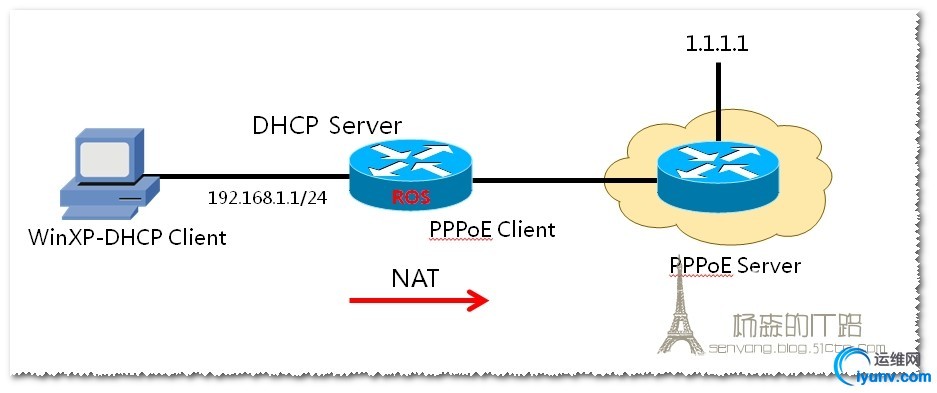

拓扑图如下：

在上面的拓扑图中，使用一台思科模拟器来模拟PPPoE的服务器，ROS和WinXP分别被安装在Vmware Workstation虚拟机中。读者只需要一台电脑就能完成本实验。

PPPoE Server配置：


为方便读者，以下配置直接复制粘贴进思科模拟器中即可。

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19

en conf t host ISP int lo 0 ip add 1.1.1.1 255.255.255.0 int f0/0 no ip add no shut pppoe enable ip local pool ippool 23.1.1.100 23.1.1.200 bba-group pppoe global virtual-template 1 exit    int virtual-template 1 ip unnumbered loopback 0 peer default ip address pool ippool ppp authentication pap exit username user1 password cisco

ROS基本配置：
ip address add address=192.168.1.1/24 interface=ether3

ROS DHCP Server配置：
admin@MikroTik] ip dhcp-server> setupSelect interface to run DHCP server ondhcp server interface: ether3Select network for DHCP addressesdhcp address space: 192.168.1.0/24Select gateway for given networkgateway for dhcp network: 192.168.1.1Select pool of ip addresses given out by DHCP serveraddresses to give out: 192.168.1.2-192.168.2.254Select DNS serversdns servers: 192.168.1.1Select lease timelease time: 3d[admin@MikroTik] ip dhcp-server>
在WinXP上查看，已经获得了IP地址。

配置ROS为PPPoE的Client：

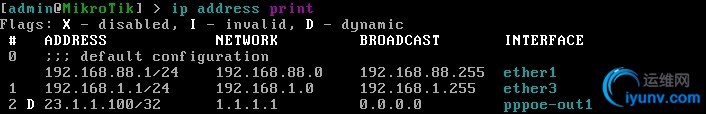

interface pppoe-client add interface=ether3 user=user1 password=cisco add-default-=route=yes use-peer-dns=yes disable=no查看IP地址：

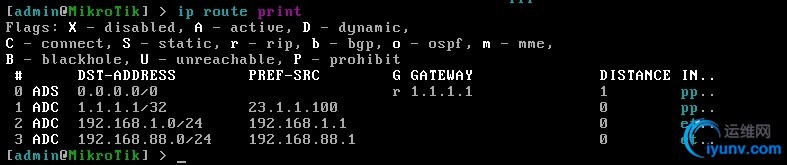

查看路由，有一条默认路由

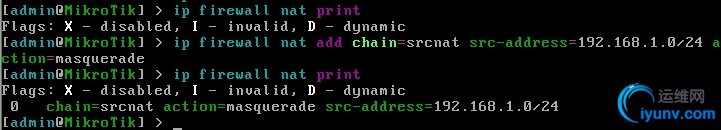

配置NAT：


在没有配置NAT之前，WinXP不能ping通公网上的1.1.1.1，在配置之后，可以ping通，实验成功。
这里在的关键字"masquerade"就是PAT，把多个IP地址转换成一个IP地址。

更多关于ROS的配置，笔者将慢慢介绍，笔者将同大家一块学习这一款精典的软路由。
