Sharepoint学习笔记—Ribbon系列-- 4. 在Ribbon中添加新Group(针对用户自定义Tab)

solo_882

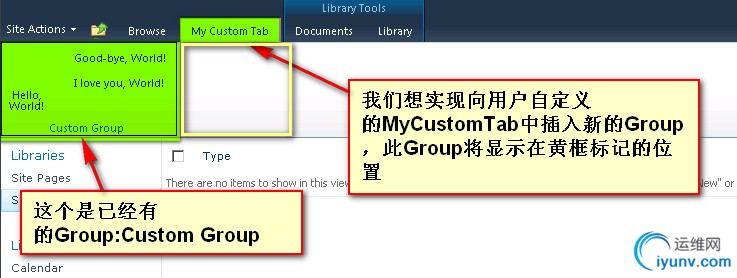

　　知道如何取得正确的Location，我们就可以来进一步操作我们的自定义Ribbon对象了。这里，我们将偿试向我们在前面创建的My Custom Tab中添加一个新的Group: Custom Img Group，这个Group位于已有的Group(Custom Group)之后。

　　下面 直接进入操作步骤
　　一、创建 SharePoint 项目
　　要添加新选项卡，应首先创建一个空白 SharePoint 项目。如下:

　　把此方案设置成Farm解决方案

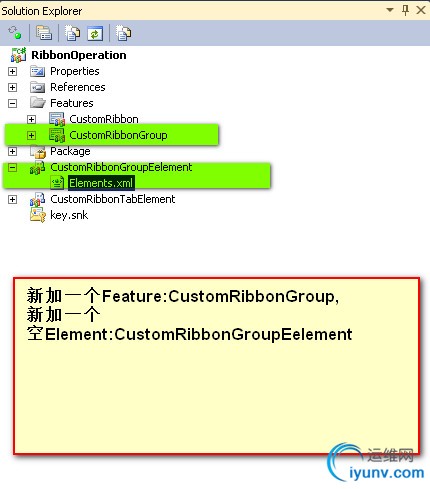

    然后在此项目中分别加入新的Feature与新的空白Element如下图



　　

   二、使用自定义操作中的功能区 XML 定义功能区自定义项
    方法是 打开 CustomRibbonGroupEelement下的Elements.xml 文件,其内容如下:
　　


<?xml version="1.0" encoding="utf-8"?>
<Elements xmlns="http://schemas.microsoft.com/sharepoint/">
    <CustomAction
      Id="Ribbon.CustomTabExample.CutomImgGroup"
      Location="CommandUI.Ribbon"
      RegistrationId="101"
      RegistrationType="List">
        <CommandUIExtension>
            <CommandUIDefinitions>
                <CommandUIDefinition
                  Location="Ribbon.CustomTabExample.Groups._children">
                    <Group
                      Id="Ribbon.CustomTabExample.CutomImgGroup"
                      Sequence="62"
                      Description="Custom Img Group"
                      Title="Custom Img Group"
                      Command="CustomTabExample.EnableCustomGroup"
                      Template="Ribbon.Templates.CustomTemplateExampleImg">
                        <Controls Id="Ribbon.CustomTabExample.CutomImgGroup.Controls" >
                            <Button
                              Id="Ribbon.CustomTabExample.CutomImgGroup.CustomImgGroupHello"
                              Command="CustomTabExample.CustomImgGroupHelloWorld"
                              LabelText="Hello,Img Group World"
                              Description="Says Hello,Img World!"
                              TemplateAlias="cust5"
                              Sequence="25" />
                            <Button
                              Id="Ribbon.CustomTabExample.CutomImgGroup.CustomImgGroupGoodbye"
                              Command="CustomTabExample.CustomImgGroupGoodbyeWorld"
                               LabelText="Good-bye, Img Group World"
                               Description="SaysGood-bye, Img World!"
                              TemplateAlias="cust6"
                              Sequence="35" />
                        </Controls>
                    </Group>
                </CommandUIDefinition>
                <CommandUIDefinition  Location="Ribbon.CustomTabExample.Scaling._children">
                    <MaxSize
                      Id="Ribbon.CustomTabExample.Scaling.CutomImgGroup.MaxSize"
                      Sequence="15"
                      GroupId="Ribbon.CustomTabExample.CutomImgGroup"
                      Size="OneLargeTwoMediumImg" />
                </CommandUIDefinition>
                <CommandUIDefinition Location="Ribbon.Templates._children">
                    <GroupTemplate Id="Ribbon.Templates.CustomTemplateExampleImg">
                        <Layout
                          Title="OneLargeTwoMediumImg"
                          LayoutTitle="OneLargeTwoMediumImg">
                            <Section Alignment="Top" Type="OneRow">
                                <Row>
                                    <ControlRef DisplayMode="Large" TemplateAlias="cust4" />
                                </Row>
                            </Section>
                            <Section Alignment="Top" Type="TwoRow">
                                <Row>
                                    <ControlRef DisplayMode="Medium" TemplateAlias="cust5" />
                                </Row>
                                <Row>
                                    <ControlRef DisplayMode="Medium" TemplateAlias="cust6" />
                                </Row>
                            </Section>
                        </Layout>
                    </GroupTemplate>
                </CommandUIDefinition>
            </CommandUIDefinitions>
            <CommandUIHandlers>
                <CommandUIHandler  Command="CustomTabExample.EnableCustomGroup"
                                   CommandAction="javascript:return true;" />
                <CommandUIHandler
                  Command="CustomTabExample.CustomImgGroupHelloWorld"
                  CommandAction="javascript:alert('Hello, Imag Group world!');" />
                <CommandUIHandler
                  Command="CustomTabExample.CustomImgGroupGoodbyeWorld"
                  CommandAction="javascript:alert('Good-bye, Img Group world!');" />
            </CommandUIHandlers>
        </CommandUIExtension>
    </CustomAction>
</Elements>　　
　　下面对其内容作如下说明:
   首先我们要用上一篇介绍的确定Location的方法找到我们需要添加的Group应该添加在Ribbon的哪个位置。
　　本例我们确定的位置就是Ribbon.CustomTabExample  (格式是: [Ribbon].[Tab].[你要添加的Group的名字])，我们把它命名为CutomImgGroup，所以此新的Group的ID就成了Ribbon.CustomTabExample.CutomImgGroup。如下面代码


<CustomAction
      Id="Ribbon.CustomTabExample.CutomImgGroup"
      Location="CommandUI.Ribbon"
      RegistrationId="101"
      RegistrationType="List">
        <CommandUIExtension>
            <CommandUIDefinitions>
                <CommandUIDefinition
                  Location="Ribbon.CustomTabExample.Groups._children">
                    <Group　　从面上的代码我们还应该知道，由于我们确定的位置是Ribbon.CustomTabExample这个Tab ，我们要在这个Tab下添加新的Group,而这个新增的Group是这个Tab的Groups中的一个成员，所以，对于这个新增Group的正确的Location表达格式是:[Ribbon].[目标Tab].Groups._children。这样，我们就可以把我们新增的Group添加到正确的位置。
　　但这样还不够，我们还需要正确的显示它，对于Ribbon元素的显示，需要注意的一是显示时机，二是显示方式。
　　对于显示时机，可以从上面的RegistrationID与RegistrationType等等属性的设置来影响，这里的设置当然要与已经存在的用户自定义的Tab的设置保持一致，如果不同步就不会看到你新增的Group，即使它存在的位置就在这个Tab中。


                  <Group
                      Id="Ribbon.CustomTabExample.CutomImgGroup"
                      Sequence="62"
                      Description="Custom Img Group"
                      Title="Custom Img Group"
                      Command="EnableCustomImgGroup"
                      Template="Ribbon.Templates.CustomTemplateExampleImg">
                        <Controls Id="Ribbon.CustomTabExample.CutomImgGroup.Controls" >　　
　　接下来我们定义了需要添加的Group，这里需要注意的是Template属性，我们知道，Sharepoint Ribbon的任何Group都必须与某个GroupTemplate进行绑定，我们这里针对新添加的Group需要创建一个新的GroupTemplate: Ribbon.Templates.CustomTemplateExampleImg并将它与我们新增的Group进行绑定。下面就是我们创建的新的GroupTemplate代码


                 <CommandUIDefinition Location="Ribbon.Templates._children">
                    <GroupTemplate Id="Ribbon.Templates.CustomTemplateExampleImg">
                        <Layout
                          Title="OneLargeTwoMediumImg"
                          LayoutTitle="OneLargeTwoMediumImg">
                            <Section Alignment="Top" Type="OneRow">
                                <Row>
                                    <ControlRef DisplayMode="Large" TemplateAlias="cust4" />
                                </Row>
                            </Section>
                            <Section Alignment="Top" Type="TwoRow">
                                <Row>
                                    <ControlRef DisplayMode="Medium" TemplateAlias="cust5" />
                                </Row>
                                <Row>
                                    <ControlRef DisplayMode="Medium" TemplateAlias="cust6" />
                                </Row>
                            </Section>
                        </Layout>
                    </GroupTemplate>
                </CommandUIDefinition>　　上面的代码需要注意的是 Location: Location="Ribbon.Templates._children"，这是GroupTemplate存在的位置。我们新增的Group将会到此位置去找它引用的GroupTemplate。
　　创建并 设置了Group引用的GroupTemplate，我们还需要把Group内的Controls与这个Template的相关设置关联起来，代码如下:
　　


                       <Controls Id="Ribbon.CustomTabExample.CutomImgGroup.Controls" >
                            <Button
                              Id="Ribbon.CustomTabExample.CutomImgGroup.CustomImgGroupHello"
                              Command="CustomTabExample.CustomImgGroupHelloWorld"
                              LabelText="Hello,Img Group World"
                              Description="Says Hello,Img World!"
                              TemplateAlias="cust5"
                              Sequence="25" />
                            <Button
                              Id="Ribbon.CustomTabExample.CutomImgGroup.CustomImgGroupGoodbye"
                              Command="CustomTabExample.CustomImgGroupGoodbyeWorld"
                               LabelText="Good-bye, Img Group World"
                               Description="SaysGood-bye, Img World!"
                              TemplateAlias="cust6"
                              Sequence="35" />
                        </Controls>　　从代码中可以看到，我们创建了两个Button，它们通过TemplateAlias与GroupTemplate中设置的Section内容相关联。
　　如果此时你部署了你的NewGroup,你会发现你可以看到它出现在了正确的位置，但你看不到你在其中创建的Controls。这是因为我们还没有创建针对这个Group的新的Scaling与MaxSize特性。所以你需要添加下面的代码


            <CommandUIDefinition  Location="Ribbon.CustomTabExample.Scaling._children">
                    <MaxSize
                      Id="Ribbon.CustomTabExample.Scaling.CutomImgGroup.MaxSize"
                      Sequence="15"
                      GroupId="Ribbon.CustomTabExample.CutomImgGroup"
                      Size="OneLargeTwoMediumImg" />
                </CommandUIDefinition>　　此代码创建了一个新的Scaling设置，并通过Location="Ribbon.CustomTabExample.Scaling._children"确定了此Scaling属于Ribbon.CustomTabExample这个Tab的组成。然后又通过 GroupId="Ribbon.CustomTabExample.CutomImgGroup"把它与我们新创建的Group关联了起来。
　　接下来的就是创建相关的Command项并与我们的Controls关联，这个就不用多说了。至此，我们就完成了新的用户自定义Group的创建与添加。
　　
　　三、部署自定义Group项
     按 F5。Visual Studio 2010 中的 SharePoint 开发工具将自动构建和部署功能。
     转到网站或子网站中的文档库。

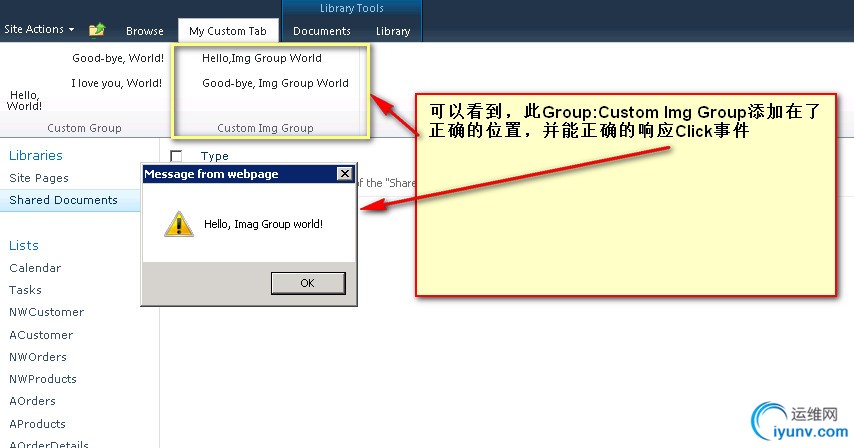

    单击&#8220;My Custom Tab&#8221;选项卡，查看&#8220;自定义组&#8221;，然后单击&#8220;Hello, Img World&#8221;、&#8220;Good-bye, Img World&#8221;按钮。
