　　SharePoint 2010 UI 定制化系列之定制Ribbon: Server Ribbon 架构的探讨和理解
　　Server Ribbon 架构的探讨和理解
　　SharePoint 2010

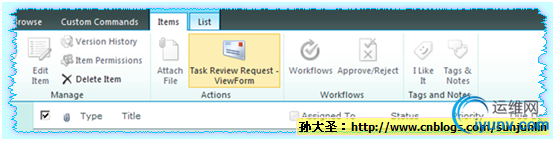

　　当在SharePoint Objects 工作时，Server ribbon在Microsoft SharePoint Foudation 中创建一致的UI。ribbon顶级的元素是Tabs。Tabs在网站顶部交错排列。每个Tab都由群组构成。这些组包含控件集。每个组可以包含多个控件和定义这个组的标签。这些组里面的控件包含buttons, drop-down menus, check boxes, combo boxes, split buttons, and galleries.这些控件都有唯一的命令。

　　Server Ribbon 的对象模型

　　Ribbon使用ECMAScript (JavaScript, JScript) object model and the server object model.
　　Server对象

• IRibbonMenu –用来实现ribbon的接口

• SPRibbonButton –在ribbon里面的button

• SPRibbonCommand –在ribbon控件的命令

• SPRibbonMenu – ribbon当前的菜单

• SPRibbonMenuItem – Ribbon菜单的一个控件

• SPRibbonMenuSection –Ribbon菜单的一个部分。

•
  SPRibbonPopulateQueryCommand –代表Ribbon 的一个从xml填充动态菜单的命令 SPRibbonQueryCommand –代表一个QueryCommand 事件的ribbon命令。 　　ECMAScript 对象

• SP.Ribbon.PageManager

• CUI.Page.CommandDispatcher

•
  CUI.Page.PageComponent 　　XML Used for the Server Ribbon

  　　You can define and customize the Server ribbon by using XML in a Feature or through a user
  　　你可以通过在一个Feature或者通过用户定制操作，用xml定义和定制这些server ribbon(SharePoint 2010 UI 定制化系列之如何使用SharePoint Designer 2010定制Ribbon UI操作)。Xml 可以用来定义每个tab,group,和里面的控件。Tab元素包含一群组元素。每个群组包含多个组元素。这些控件类型在server ribbon有列出来。下面是一个简单例子：xml code 定制ribbon
  　　<?xml version="1.0" encoding="utf-8"?>
  　　<Elements xmlns="http://schemas.microsoft.com/sharepoint/">
  　　<CustomAction
  　　Id="Ribbon.WikiPageTab.CustomGroupAndControls"
  　　Location="CommandUI.Ribbon"
  　　RegistrationId="100"
  　　RegistrationType="List">
  　　<CommandUIExtension>
  　　<CommandUIDefinitions>
  　　<CommandUIDefinition
  　　Location="Ribbon.WikiPageTab.Groups._children">
  　　<Group
  　　Id="Ribbon.WikiPageTab.CustomGroup"
  　　Sequence="55"
  　　Description="Custom Group"
  　　Title="Custom Group"
  　　Command="EnableCustomGroup"
  　　Template="Ribbon.Templates.Flexible2">
  　　<Controls Id="Ribbon.WikiPageTab.CustomGroup.Controls">
  　　<Button
  　　Id="Ribbon.WikiPageTab.CustomGroup.Controls.CustomButton1"
  　　Command="CustomButtonCommand1"
  　　Image16by16="/_layouts/images/FILMSTRP.GIF"
  　　Image32by32="/_layouts/images/PPEOPLE.GIF"
  　　LabelText=""
  　　TemplateAlias="o2"
  　　Sequence="15" />
  　　</Controls>
  　　</Group>
  　　</CommandUIDefinition>
  　　</CommandUIDefinitions>
  　　<CommandUIHandlers>
  　　<CommandUIHandler Command="EnableCustomGroup" />
  　　<CommandUIHandler Command="CustomButtonCommand1" CommandAction="javascript:alert('Hello, world!');" />
  　　</CommandUIHandlers>
  　　</CommandUIExtension>
  　　</CustomAction>
  　　</Elements>
  　　在sharepoint foundation这个ribbon可以通过xml和ECMAScript (JavaScript, JScript)定制。这些xml定义在 ribbon上的这些控件；ECMAScript在一个页面上展现操作或者展现一个对象。你可以用ECMAScript或者建立在ECMAScript的功能。你还可以添加你自己的ECMAScript到页面上，并用它们和ribbon进行交互。如果还想了解更多：你可以看看定制 Server Ribbon.
  　　Server Ribbon 交互

  　　Ribbon使用多个对象来与页面交互，必须知道是控件怎么enabled,控件的状态，什么时候刷新。Server ribbon的交互是通过CommandDispatcher, PageManager, and PageComponent objects 这些对象，当然还有其他对象。每个对象在与ribbon的交互都扮演一个很重要的角色。
  　　
  　　PageManager初始化所以控件和为ribbon注册PageComponent对象.页面上就存在PageManager的一个实例了。
  　　
  　　CommandDispatcher控制所有PageComponent对象和所有他们可以控制的命令。当页面上的接收到一个命令的时候，CommandDispatcher接收这个命令和传递给PageComponent集合。
  　　
  　　一个PageComponent在ECMAScript (JavaScript, JScript)被创建，还有，控制命令传递给CommandDispatcher。在PageComponent添加到页面之后，你可以使用ECMAScript创建一个PageComponent的实例和用PageManager注册它们。那么，PageComponent可以输出你定义在ribbon xml的命令了。
  　　Server Ribbon 上的控件

  　　Server ribbon包含多种类型的控件，包含简单的控件，像heck boxes, buttons, and combo boxes.当然也有比较复杂的，像split button or flyout anchor，下面列出详细的控件：
  　　



  类型	描述
  Button	A simple button used to perform an action.
  Checkbox	A check box used to select an option.
  Color Picker	A grid used to select a color or style.
  Combo Box	A list used to select a value by clicking or typing.
  Drop Down	A list used to select a value by clicking.
  Flyout Anchor	为打开的菜单定义锚点的button
  Insert Table	10x10表格，指定维度。Defines a menu control for inserting a table that contains a variable number of cells.
  Label	A line of text used to provide information.
  Menu	A container used to show pop-up menus.
  Menu Section	用来分隔菜单的控件，它可以用一个标题和包含自己的控件
  MRU Split Button	由button下拉菜单组成的控制，用来显示最近使用的项目。
  Spinner	打字插入一个值或者使用箭头来循环这些值的控件。
  Split Button	Button和menu结合的控件.
  Text Box	A control used to enter text.用来输入文字的
  Toggle Button	切换状态的按钮

  　　




•        英文资料: http://msdn.microsoft.com/en-us/library/ee534959.aspx
