Keepalived+lvs/DR 的 HA 集群、Keepalived实现web服务的HA集群

klgtyj

Keepalived+lvs/DR 的 HA 集群、Keepalived实现web服务的HA集群，通过脚本可以实现web 服务出现故障时和keepalived服务同时关闭，已保证用户对网页的安全访问。

实验（一）
实验目的：使用Keepalived做LVS/DR模式分发HA集群
实验环境准备：
客户端  IP地址：1.1.1.1 主机名：waiwang

web1   IP地址：1.1.1.10 主机名：localhost

web2   IP地址：1.1.1.20 主机名：localhost

配置Keepalived+LVS/DR模式(主）服务器的IP地址：1.1.1.30 主机名：fanlj
配置Keepalived+LVS/DR模式(备）服务器的IP地址：1.1.1.40 主机名：fanxiaohui
vip地址：1.1.1.253
实验分析：在LVS/DR模式进行分发web服务时，web服务实现了HA集群，但是对应LVS/DR模式的服务器出现了单点故障，当这台服务器down掉后即使web服务器正常也不能提供服务，为了解决这个问题，公司决定对LVS/DR服务器也做HA集群，这样就可以解决LVS/DR服务器的单点故障。

实验所用软件包：keepalived-1.2.7.tar.gz   ipvsadm

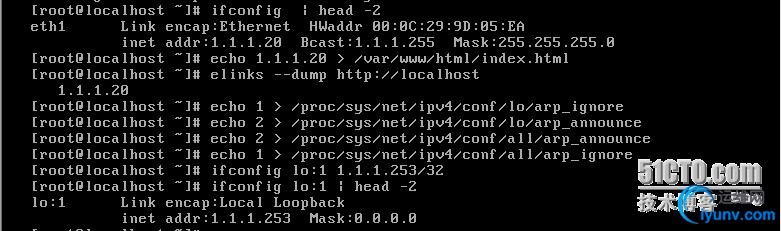

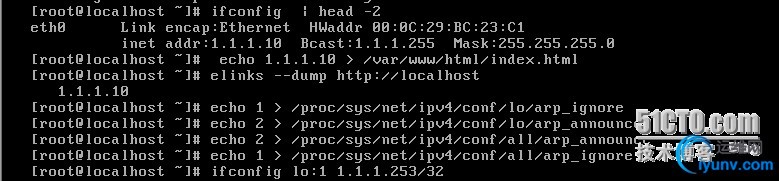

1.启动web1和web2上的网站服务，并且修改 默认的网页，web1的页面为1.1.1.10，web2的页面为1.1.1.20,让realserver拥有vip地址（1.1.1.253）并且让realserver 不响应客户端访问vip地址的arp广播包。

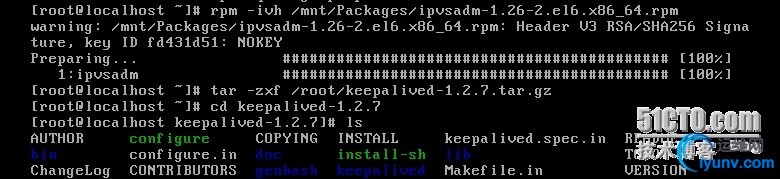

2.在Keepalived+LVS/DR模式的服务器上安装支持LVS的软件包和安装支持keepalived的软件包（1.1.1.30和1.1.1.40），keepalived源码包进行安装时--config=/etc指定配置文件存放目录，--with-kernel-dir指定内核文件存放的目录，由于keepalived默认内核是不支持的，所以需要指定。

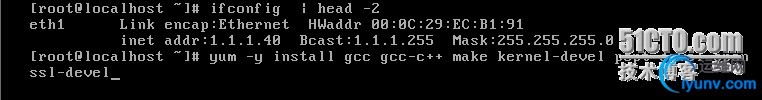

在1.1.1.30上安装keepalived依赖的软件包有gcc  gcc-c++ make kernel-devel   popt-devel   openssl-devel





在1.1.1.40上安装keepalived依赖的软件包有gcc  gcc-c++ make kernel-devel   popt-devel   openssl-devel

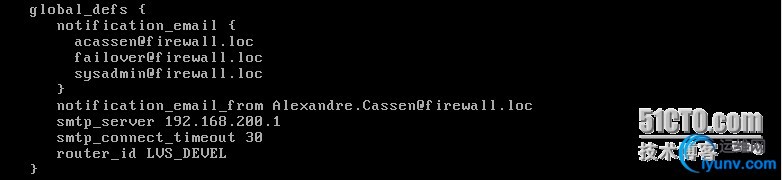

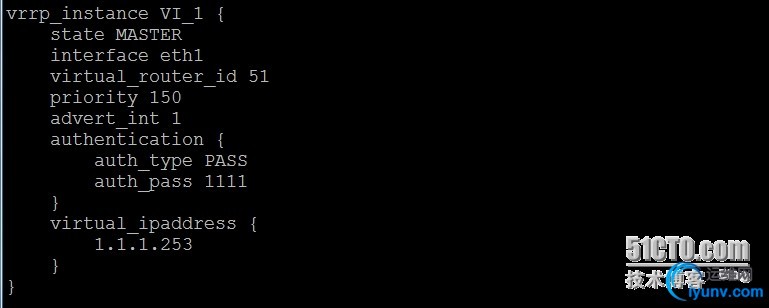

3.修改2台keepalived的主配置文件用来指定自己的身份,notification_email指定接收错误信息时使用的邮箱地址，notification_email_from指定 使用那个邮箱发送邮件 smtp_server 192.168.200.1指定邮件服务器的IP地址，smtp_connect_timeout 30指定邮件服务的超时时间，vrrp_instance VI_1 指定实例名为自己定义， state MASTE指定分发器的身份MASTER为主BACKUP为备， interface eth1为在本机的那个接口做检查，  priority指定优先级，authentication为指定的身份验证方式，virtual_ipaddress为虚拟服务的IP地址，virtual_server 为虚拟服务的分发策略， real_server为真正提供web服务的主机。


在做keepalived备服务器上修改主配置文件，只更改服务器的身份和 优先级配置，其他的和上面都一致。



4.启动keepalived服务，在启动时要先启动主服务器上的服务，在启动备服务器上的服务。


5.客户端进行测试，首先查看是否可以进行分发策略，其次查看当主上的keepalived服务down掉 后是否可以进行切换。
（1）先查看主的上面有没有虚拟IP和分发的策略，在进行测试。

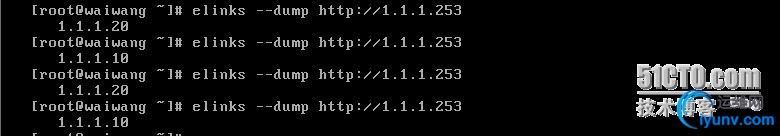

（2）在客户端进行测试


（3）再次查看主上的分发策略

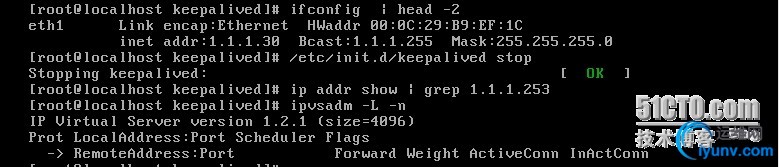

（4）把当主上的keepalived服务down掉后，查看是否还可以进行分发策略。



实验（一）
实验目的：使用Keepalived做web服务的HA集群
实验环境准备：
客户端  IP地址：1.1.1.1 主机名：waiwang

web1   IP地址：1.1.1.10 主机名：localhost

web2   IP地址：1.1.1.20 主机名：localhost
实验分析：由于公司的业务不是很大1台服务器就可以满足 用户访问需求，但是为了安全，公司决定用Keepalived做web服务的HA集群，防止web1down掉后网站无法运行。
1.启动web1和web2上的网站服务，并且修改 默认的网页，web1的页面为1.1.1.10，web2的页面为1.1.1.20。


2.在两台web服务器上安装keepalived服务软件，安装keepalived依赖的软件包，安装源码包需要gcc gcc-++ make ,keepalived依赖的软件包有popt-devel openssl-devel kernel-devel

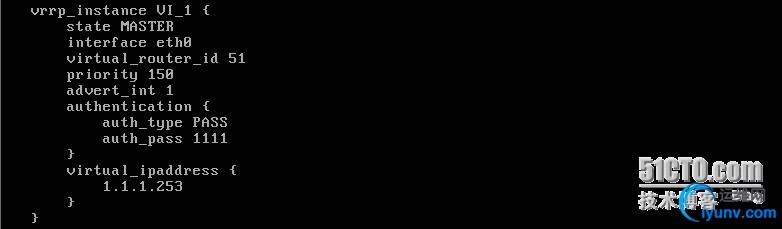

3.修改web服务器上的keepalived服务的主配置文件




在web2上也安装keepalived软件修改主配置文件， 安装方法同上，修改主配置文件以下不同以外剩下的都一样。

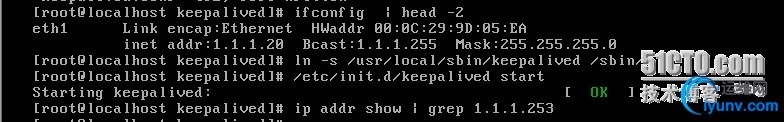

4.启动keepalived服务，先启动主、在启动备。



5.客户端进行测试

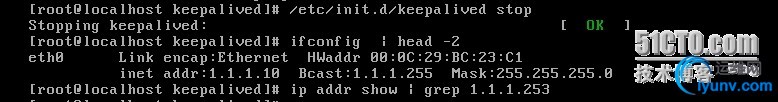

关闭1.1.1.10上的keepalived服务进行测试，并且查看1.1.1.20上的虚拟IP地址是否已经切换过去。

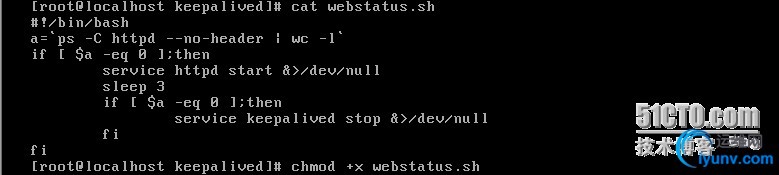

6.以上是keepalived服务出现故障时进行主备切换，当web服务down掉后并且keepalived服务没有出现故障时，还是无法保证网站的安全，所以为了保证web服务的出现故障时用户无法访问网站，需要写一个脚本，当有1台web服务down掉后关闭同一台上keepalived服务，让自动切换到另一台上，已保证用户可以访问网站。

修改keepalived主配置文件添加vrrp_script 为定义脚本，track_script为调用脚本，在两台web服务器上都添加。


在客户端进行测试，关闭1.1.1.10上的web服务，查看是否可以切换。

查看1.1.1.20上的虚拟IP地址和keepalived服务状态，并且在客户端访问。
