Sharepoint学习笔记 –架构系列—Sharepoint的服务器端对象模型(Server Object Model) 3.服务层次结构

Cnbaby

　　前面我们看了一下Sharepoint服务器对象模型的物理对象层次(Physical Objects Hierarchy)和对象内容层次(Content Hierarchy)中的相关类，这里来看看服务层次结构，其中包括表示 Web 服务(WebService)、Windows 服务(WindowService)、其他类型的服务(IcomingEmailService, UsageService,OutBoundMailService)、服务实例以及的服务的已配置场范围实例(CFCI)。

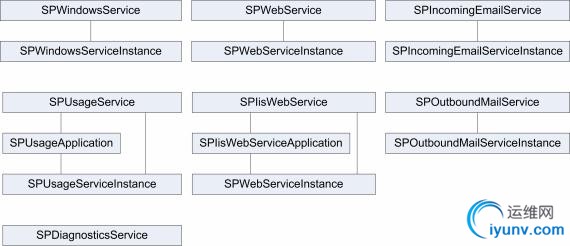

　　服务层次结构相关类图：

　　
　　SPService类
　　SharePoint Foundation 服务由一个从 SPService 继承的类表示。
　　对象模型中已经有几个这样的类，您可以从 SPService 及它的一些派生类中派生新类。 这些类提供了相关成员支持你获取它们当前所执行的服务。
　　服务继承树（实心边框表示密封类）如下图:

　　除了从 SPPersistedObject 继承的内容外，SPService 还提供成员，以获取有关服务正在执行的作业(Job)的信息。每个派生类型都提供与其特定的类型相关的附加功能。
　　
　　SPServiceApplication类
　　如果某个服务符合Sharepoint的服务应用程序框架(Service Application Framework)规范，则 SPService 对象具有 Applications 属性来存放所有在服务器场中运行的服务的 CFSI(已配置场范围实例化)。
　　服务的 CFSI 由一个从 SPServiceApplication 类继承的类的对象表示。对象模型中已经有一些从 SPServiceApplication 派生的类，并且您可以从SPServiceApplication 及其派生类中派生新的类。
　　CFSI 继承树（实心边框表示密封类）如下:

　　
　　除了它从 SPPersistedUpgradableObject 继承的内容外，它的成员主要存放有关对 CFSI 进行设置和访问的权限的设置。
　　SPServiceInstance属性
　　每个 SPService 对象都有一个 Instances 属性，该属性存储服务器场中的各台服务器上运行的所有服务实例。
　　这些承载特定 CFSI 的实例保存在表示 CFSI 的 SPServiceApplication 对象的 ServiceInstances 属性中。在任意一台服务器上运行的每个 CFSI 的实例不超过一个，但是给定的服务可有多个 CFSI 并且它们可以在相同的服务器上运行。
　　另外，给定的 CFSI（以及给定的服务）可在多个服务器上运行，在这种情况下，每个服务器均有自己实际的 CFSI 实例（一个正在运行的进程）。
　　如果服务没有 CFSI，则它在运行的每台服务器上仍有实例，但是在给定的服务器上此服务的实例不能超过一个。
　　每个实际的实例均可以看作既是服务的实例，又是服务的一个 CFSI 的实例（如果有任何 CFSI）。
　　每个实例由从 SPServiceInstance 派生的类的一个对象表示。
　　SPServiceInstance 的继承树几乎与 SPService 的树完全平行。

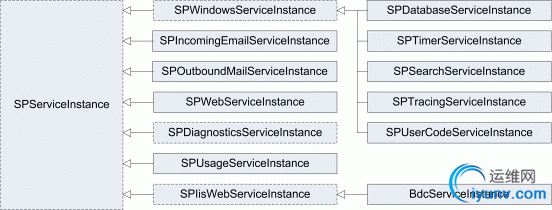

　　服务实例继承树（实心边框表示密封类）如下图:

　　除了从 SPPersistedObject 继承的内容外，SPServiceInstance 还提供成员以启动和停止服务器上的服务。每个派生类型都提供与其特定的类型相关的附加功能。
　　
　　SPLoadBalancerServiceInstance 类
　　SPLoadBalancerServiceInstance 类不 由服务器场的负载平衡软件或硬件使用，它也不表示 Application Discovery and Load Balancer Service的实例。
　　它是一个基类，开发人员可以将它与 SPWindowsService 一起使用，从而开发负载平衡的文档转换服务，例如使最终用户能够以 HTML 格式查看 PDF 文档的服务。

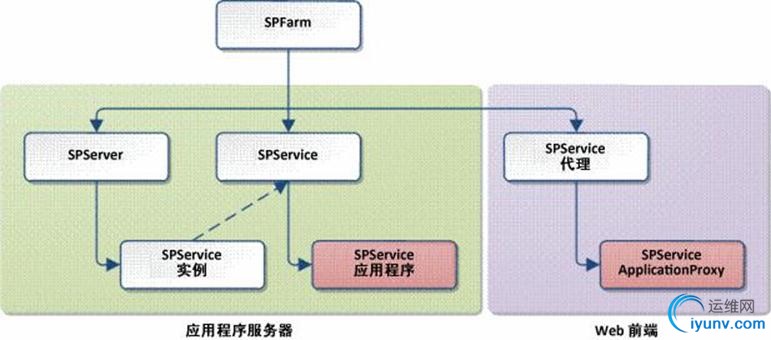

　　下图显示 SharePoint Foundation 的服务应用程序框架的主要基类之间的关系。
　　实心箭头从一个父类指向父类的属性集中保存的子类类型。
　　虚线箭头指示 SPServiceInstance 类表示一个正在服务器上运行的进程，此进程在某种意义上"实例化"了由 SPService 类表示的服务器场范围的服务。

　　
　　下面列举的对象保存在配置数据库中，因为它们都继承自SPPersistedObject类:

• SPService

• SPServiceApplication

• SPServiceInstance

• SPServiceProxy

• SPServiceApplicationProxy
