一步一步学习开发BPM工作流系统--------（六）BPM流程设计器（2）

hyperv

　　上一篇介绍了如何画流程图，这一篇介绍任务节点的类型和属性定义。定义六种类型的任务节点基本可以概括所有的情况。
　　1、开始节点
　　  表示流程的开始，一般情况下一个流程只有一个开始节点，为了简化流程，减少流程模版的配置对可以支持多个开始节点。如下图：

　　 2、交互节点
　　交互节点是需要用户交互操作的节点，在交互节点上配置的表单，通过表单进行人机交互。
　　3、查看节点
　　查看节点是只具有任务查看权限的节点，不需要做数据处理，最常用的是审批结果通知发起人。
　　4、控制节点
　　控制节点是控制流程流转的节点，使用多种组合的控制节点可以实现流程的合流、分流。
　　5、子流程节点
　　子流程节点是可以把任何一个已有的流程作为子流程，实现流程的重用。
　　6、适配器节点
　　 适配器节点是不需要人机交互但需要数据处理的节点，通过执行存储过程或者dll实现数据处理。
　　7、结束节点
　　表示当前流程结束。结束分两种情况，一种是流程全部结束，一种是退出当前流程，进入主流程。
　　
　　以上七种节点基本可以概括所有情况下的应用。下面介绍每个节点对应的属性。
　　1、开始节点，属性界面如下图：

　　在该界面中配置交互表单上的命令按钮，有权限启动流程的处理者，流程中用到的变量，对应的表单。
　　2、交互节点，属性界面如下图：

　　该节点的属性比开始节点增加了超时配置和任务通知的内容，因为在交互任务中，用户可以收到任务到达提醒，任务超时通知等。根据流程启动者设定的紧急程度来确定超时时间。如下图

　　3、查看节点，属性界面如下图：

　　该节点只有处理者和任务通知，一般是用来通知任务审批情况的，可以看做是交互节点的简化版。
　　4、控制节点，属性界面如下图：

　　该节点是用来控制流程引擎流转的，与其他类型的节点配合使用。

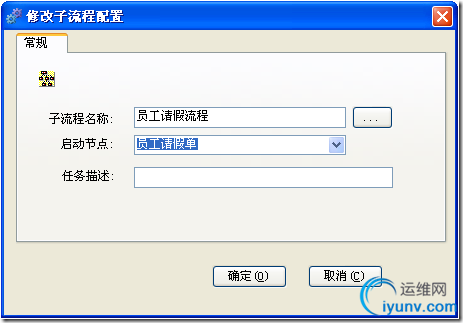

　　5、子流程节点，属性界面如下图：

　　每一个已经存在的流程都可以作为子流程。
　　6、适配器节点，属性界面如下图：

　　流程引擎会自动执行适配器节点配置的存储过程或者dll。
　　7，结束节点，该节点表示流程的结束，没有配置界面。
　　每个节点的属性配置完成后，才能形成一个完整的流程模版，下面介绍流程模版的导入和导出。
　　流程模版可以导出为xml文件。如下图导出界面：

　　分两种情况导出，一种是包含表单配置信息，一种是不包含表单配置信息。一般情况都要包含表单配置信息。
　　导入流程模版界面如下图：
　　
　　从Xml文件中导入流程模版，导入的时候分三种情况，包含表单配置信息，不包含表单配置信息，这两种情况必须保证要导入的流程模版不存在，否则无法导入。第三种情况是只导入原型，如果流程模版已经存在，那么会新建一个同名的流程模版。
　　该篇简单介绍一下流程中用到的节点类型和属性，在介绍流程引擎的时候会详细介绍具体的用法。下篇先介绍一下表单开发，然后就是流程引擎的介绍，谢谢关注。
